Socket Hot Swap Handwire cho Bàn phím Cơ (Không cần hàn)

Version 4 đã ra mắt!

Hướng đặt STL đang bị sai. Vui lòng in các chi tiết với rãnh diode hướng lên trên.

Các cải tiến của socket v4:

• Dễ in hơn
• Tăng độ chắc chắn cho kết nối dây hàng (row wire)
• Lắp ráp nhanh hơn / gắn diode nhanh hơn
• Cách kết nối pin và diode tốt hơn

HƯỚNG DẪN LẮP RÁP Ở ĐÂY: https://github.com/stingray127/handwirehotswap

Đây là gì?

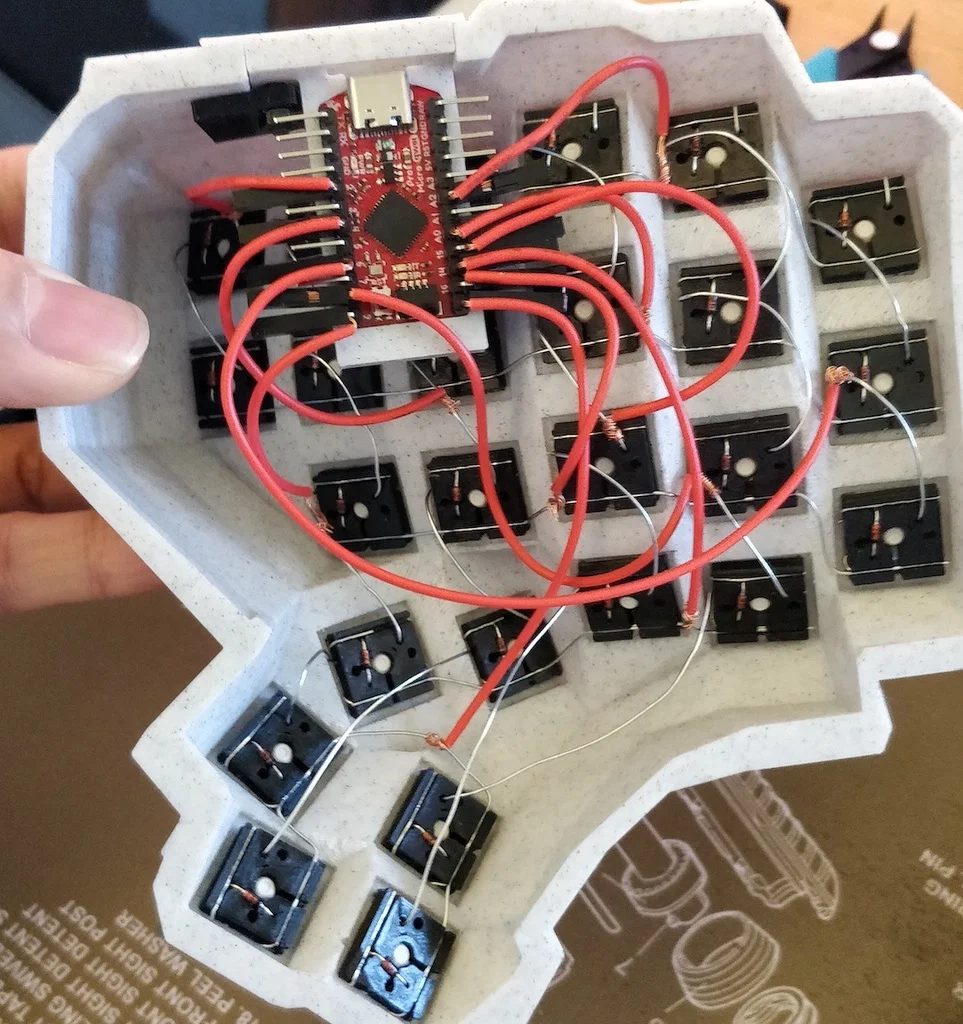

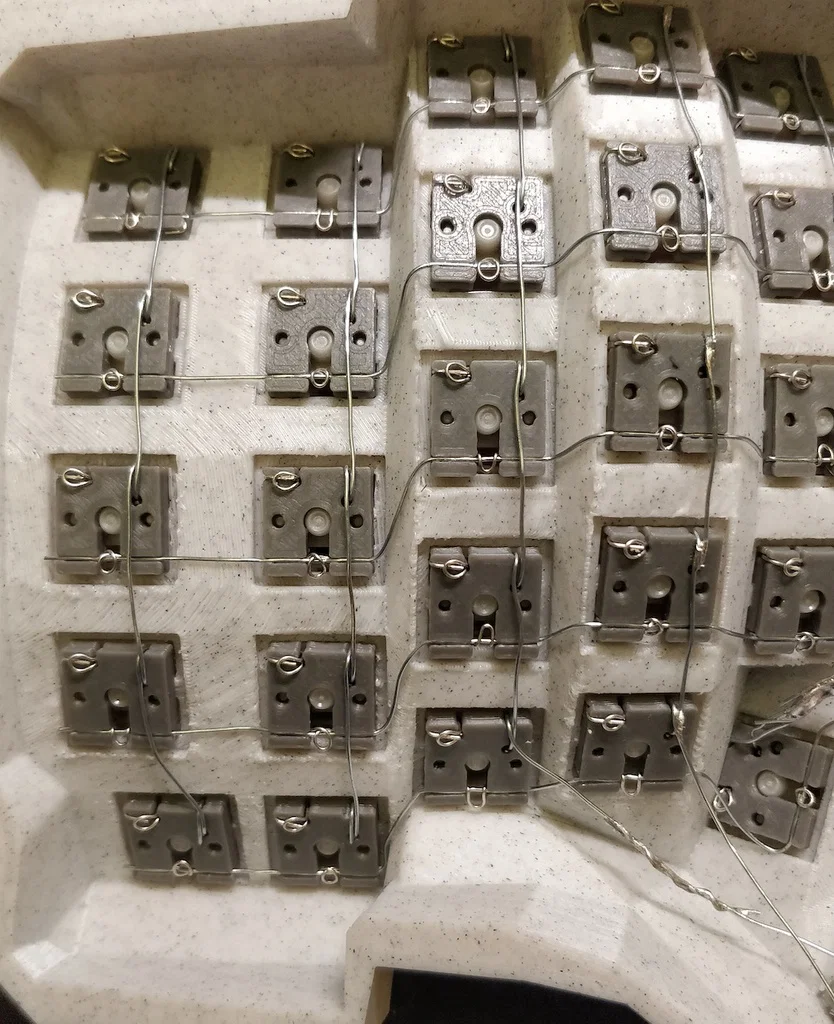

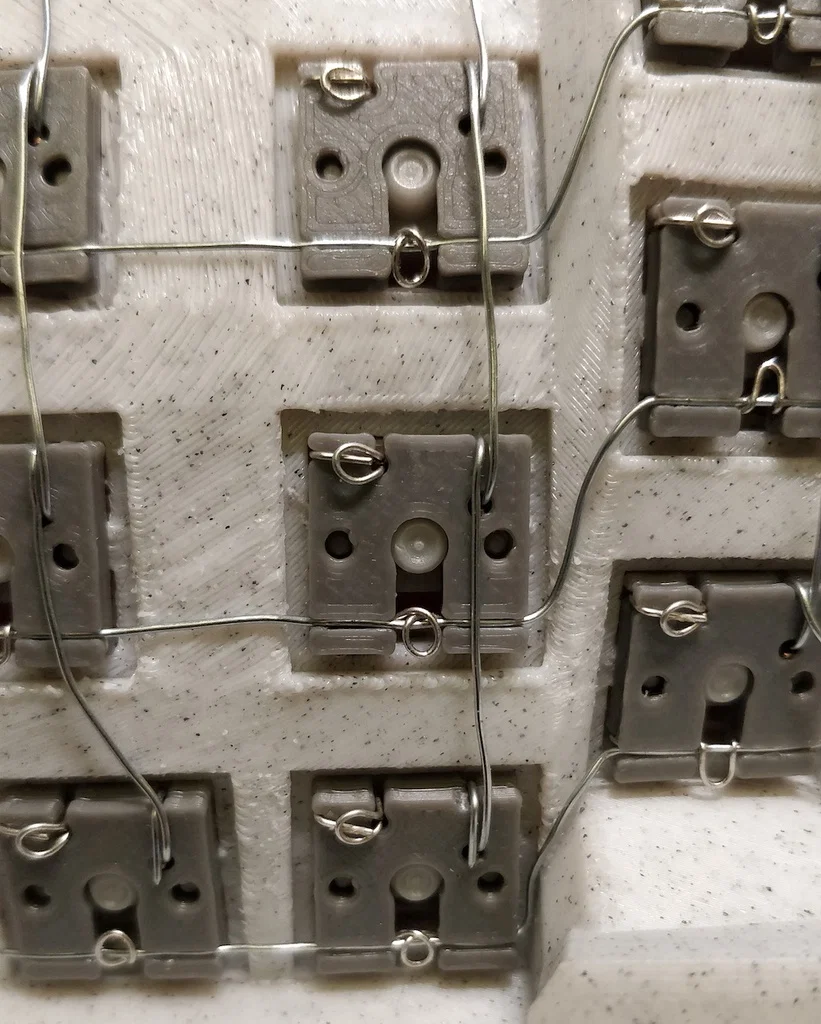

Đây là một cách đi dây ma trận bàn phím hoàn toàn không cần hàn (solderless). Dùng các chi tiết in 3D này, diode chân cắm (through hole), và dây lõi cứng (solid core wire), bạn có thể lắp một ma trận keyswitch phù hợp với hình dạng của bất kỳ không gian build nào, và còn có thêm lợi ích là có thể tháo ra thay thế toàn bộ các switch.

Tại sao lại làm ra cái này?

1. Mình in một bộ Dactyl Manuform
2. Mình không thích ý tưởng phải hàn switch trên Dactyl Manuform
3. Mình bỏ ra một tuần để thiết kế và in dự án này để khỏi phải hàn 4 tiếng

Dành cho ai?

• Người build bàn phím handwire nhưng sau này cũng muốn đổi switch
• Bất kỳ dự án nào có keyswitch nằm ở chỗ khó hàn
• Nói chung là ai muốn làm bàn phím không cần PCB

Dùng như thế nào?

Mình có viết một hướng dẫn đầy đủ kèm hình ảnh, và đang host trên Github.

https://github.com/stingray127/handwirehotswap

Ghi chú khi in

Hướng đặt STL đang bị sai. Vui lòng in các chi tiết với rãnh diode hướng lên trên.

v4 giảm đáng kể độ khó khi in. Các phần chạm mặt bàn in vẫn sẽ hoạt động ngay cả khi bị warpage kiểu “elephant’s foot”.

Chiều cao layer (layer height) không ảnh hưởng nhiều.

Ghi chú khác:

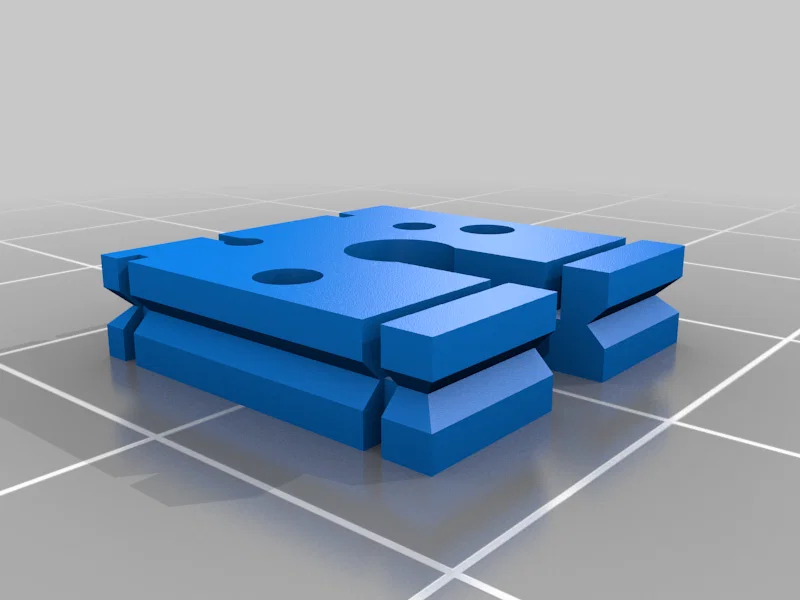

File STL được thiết kế cho các cỡ dây sau:

• Chân diode (Diode Legs): 25 SWG
• Dây lõi cứng (Solid Core): 24 SWG

Nếu bạn cần cỡ dây (gauge) khác, hãy dùng file SCAD để tự tạo phiên bản phù hợp cho bản in này.

Vì đây là hot swap socket, nên lưu ý đừng làm hư chân switch khi cắm switch vào socket.

Bẻ nhẹ chân switch vài độ trước khi cắm vào socket có thể giúp kết nối điện ổn định hơn, trong trường hợp bạn gặp vấn đề về tiếp xúc.

Dù cơ chế này cho phép “hot swap” để thay keyswitch, thực tế bạn chỉ nên thay vài cái mỗi lần; nếu không, toàn bộ ma trận dây có thể bị tuột ra khỏi thân bàn phím.
