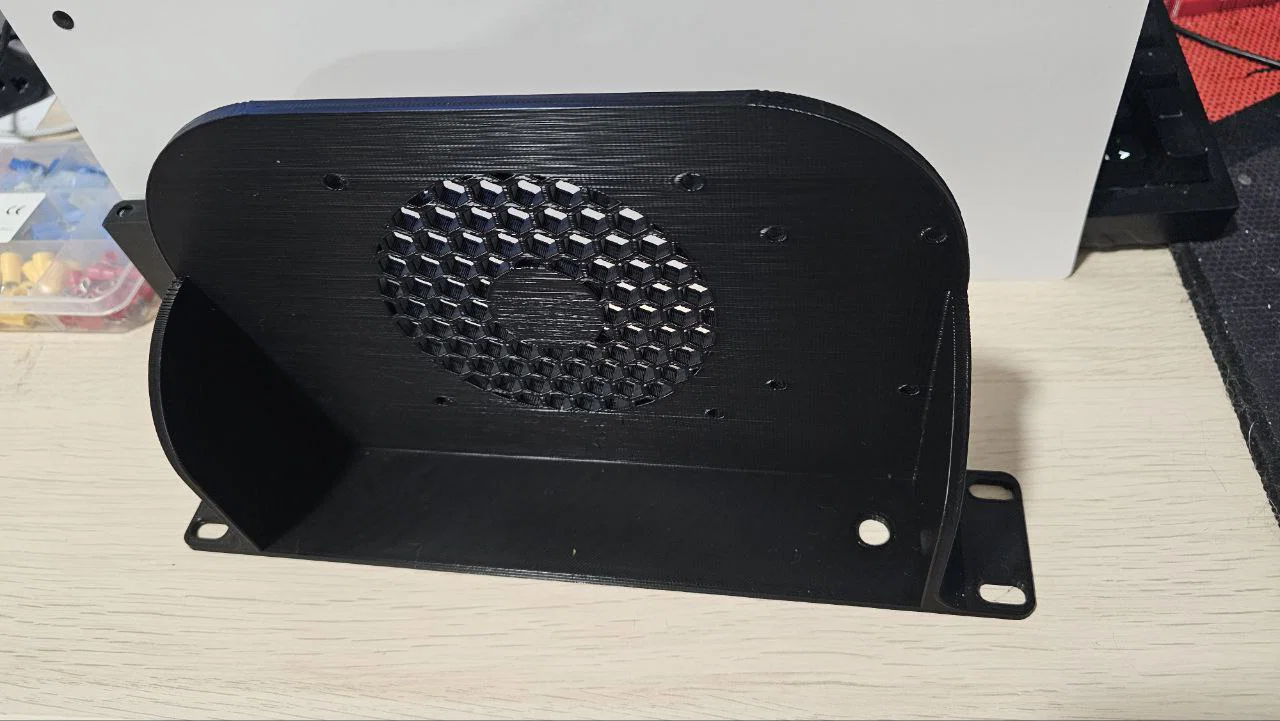

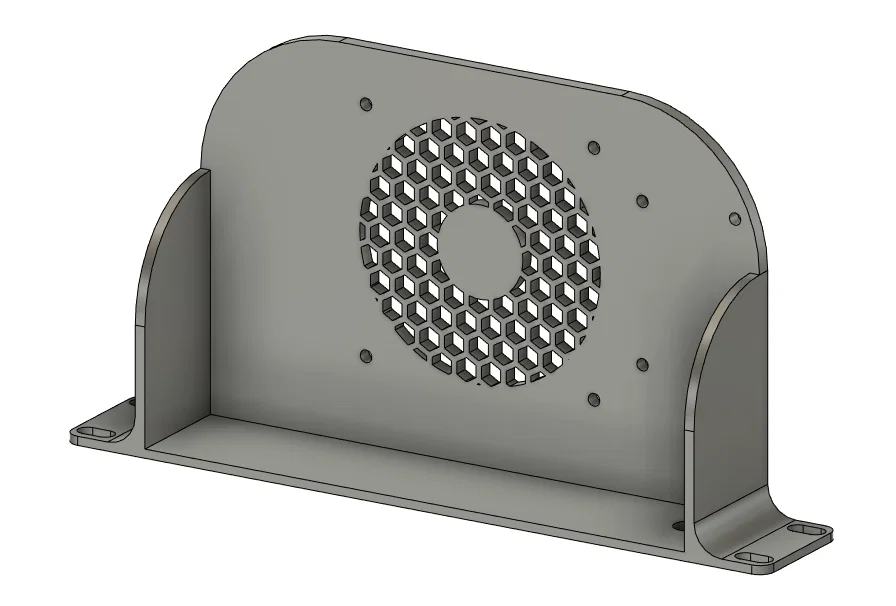

Ngàm gắn quạt 92 mm cho rack 10-inch

Ngàm gắn quạt 92mm cho hệ rack 10-inch, có chừa chỗ để gắn linh kiện điện tử và một đầu cắm USB type C cái.

Cập nhật (17/08/2024)

Mình đã upload lại file STL với khe hở (clearance) tốt hơn và thêm chút không gian cho ốc.

Linh kiện

• Đầu nối USB-C cái
• Quạt 92mm bất kỳ (mình khuyên dùng Noctua NF-A9 5V hoặc loại tương đương nếu bạn muốn bỏ qua toàn bộ phần linh kiện điện tử)
• Ốc bắt quạt. Bạn có thể dùng đúng loại ốc thường dùng để bắt quạt vào case máy tính.
• Nếu bạn dùng quạt 5V, có thể đi dây USB trực tiếp.

Tùy chọn

• Perf board 40mmx60mm
• Bất kỳ mạch step-up converter nào có thể nâng từ 5V lên 12V. Ví dụ: XL6019 (chỉ cần nếu bạn dùng quạt 12V).
• Ốc M3 để gắn board điện tử. Standoff có cũng được, không có cũng không sao.
• Cần biết hàn một chút :)
• Nếu bạn có sẵn PSU 12V để cấp thẳng cho quạt, có thể dùng luôn thay vì chuyển từ USB.

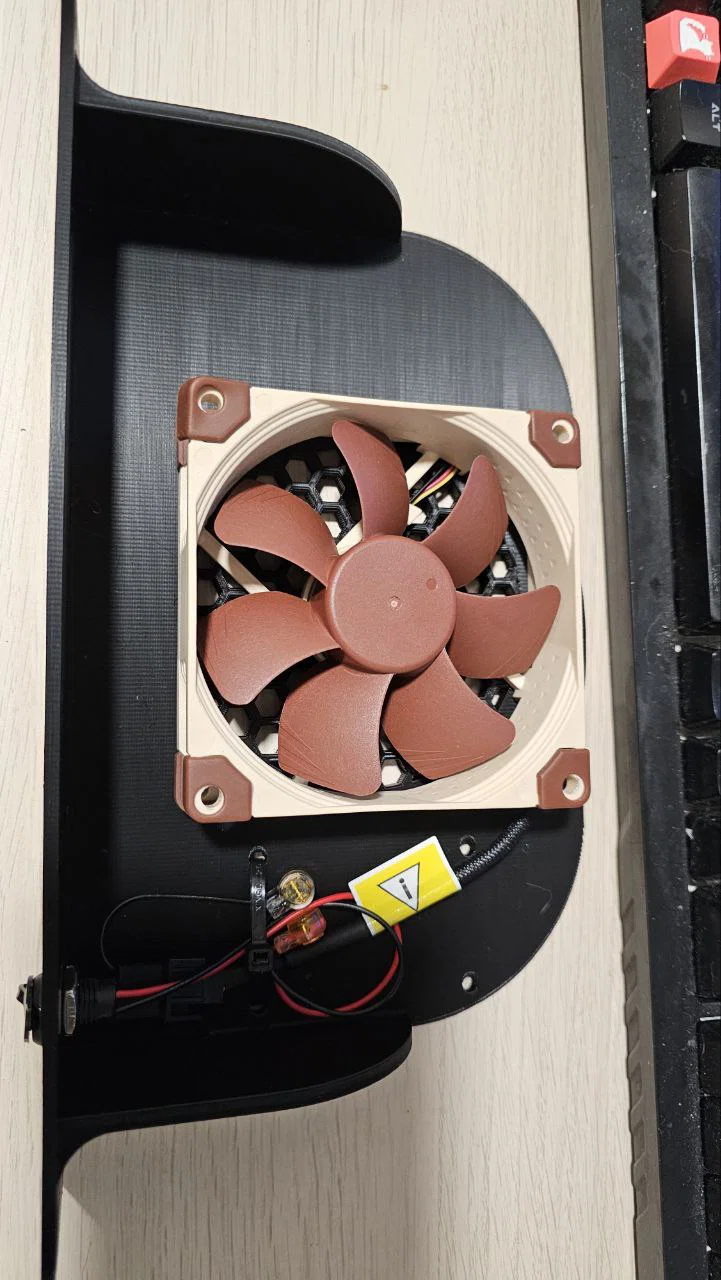

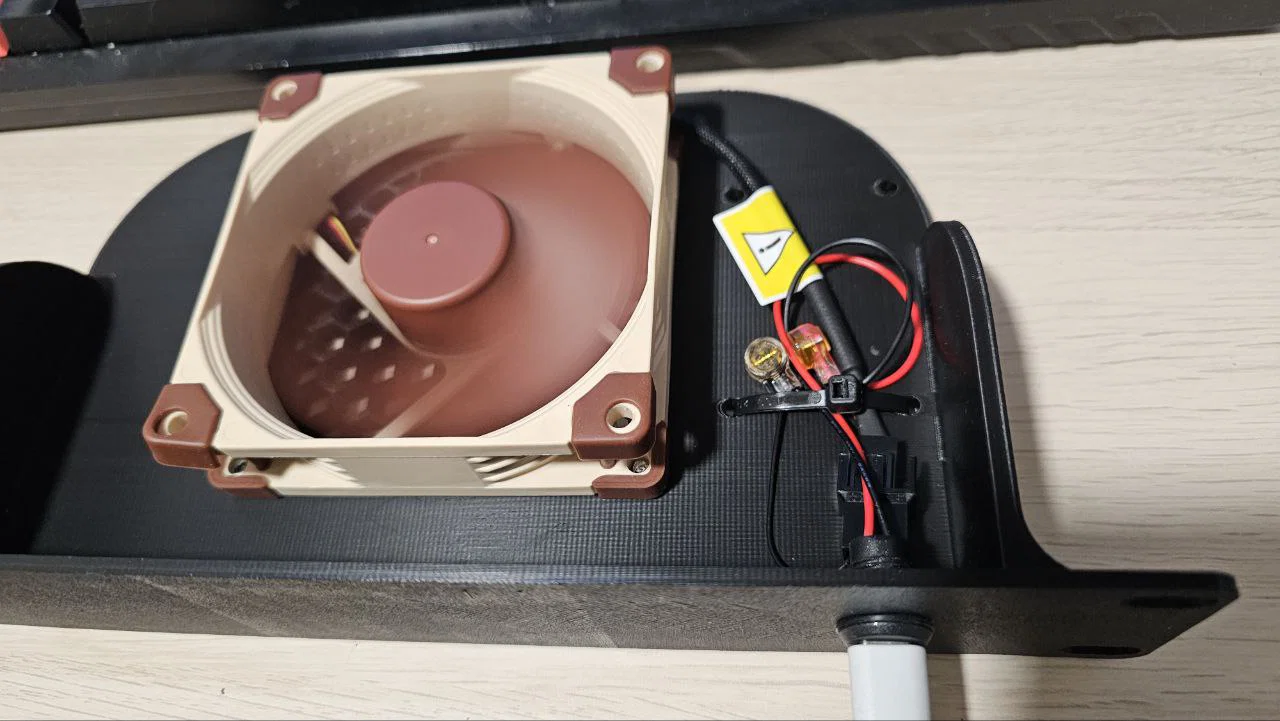

Lắp quạt như hình bên dưới, hướng gió thổi theo chiều của lưới honeycomb để hiệu năng tốt hơn và ít ồn hơn. Nếu cần đổi chiều, hãy xoay cả ngàm trước khi gắn lên rack.

Bạn thích các mẫu của mình không? Cân nhắc mời mình ly cà phê nha ;)

Thiết lập in (Print Settings)

Hãng máy in:

Sovol

Máy in:

SV04

Rafts:

Không quan trọng.

Supports:

Không.

Độ phân giải:

0.2 hoặc 0.24

Infill:

20% trở lên

Filament:

PLA/PLA+/PETG/ABS/ASA/Nylon
