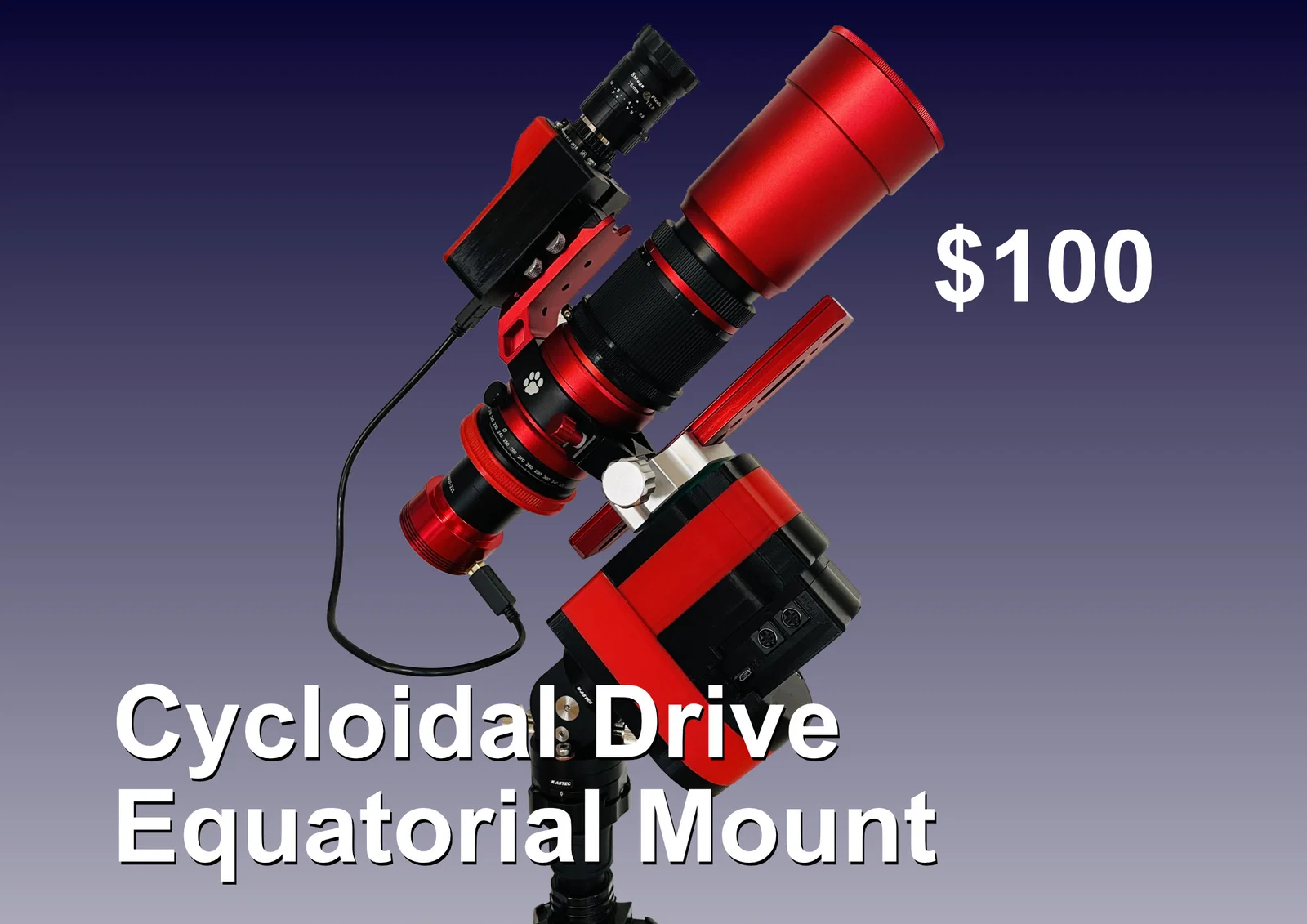

Giá đỡ thiên văn Equatorial Mount Cycloidal Drive

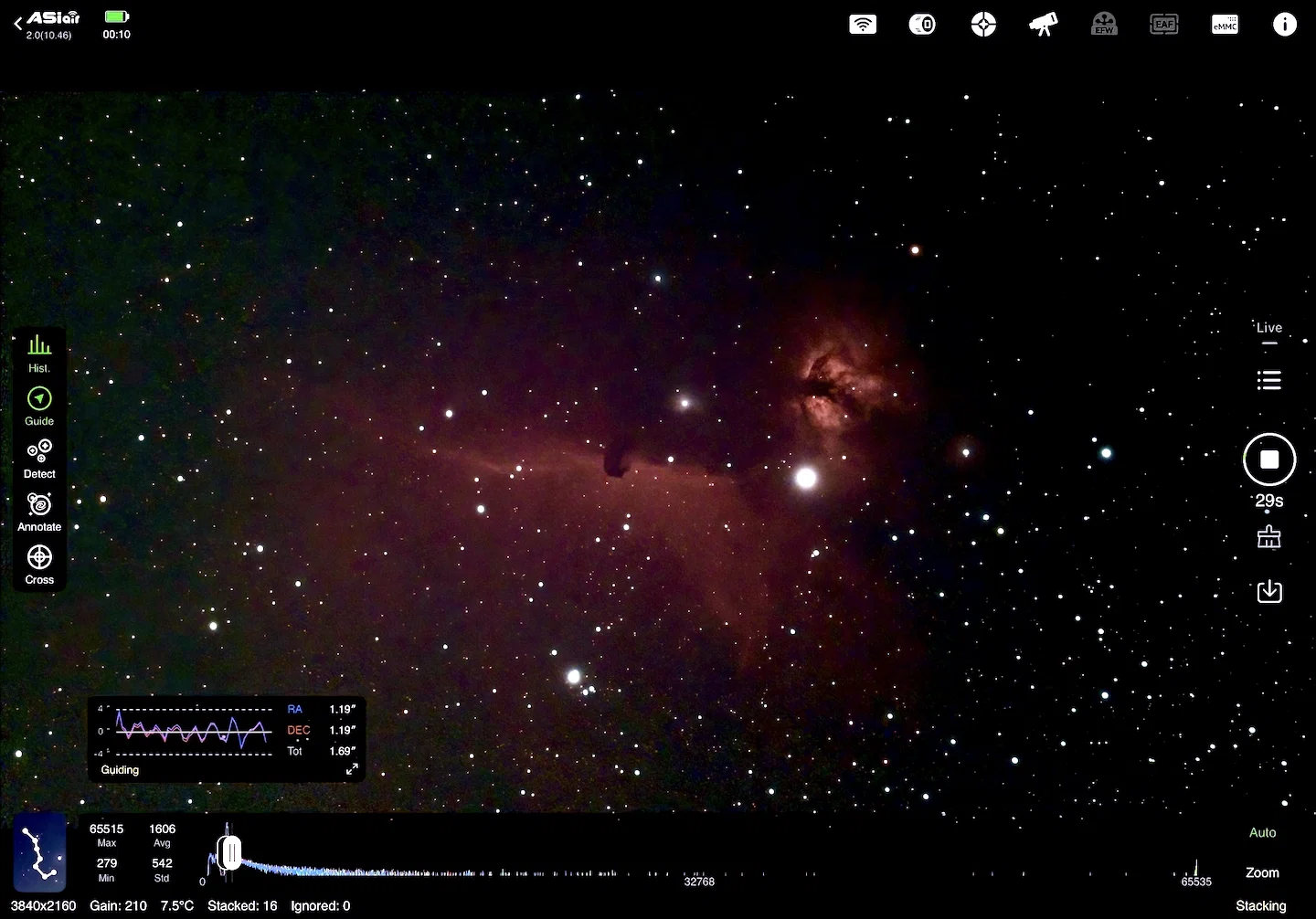

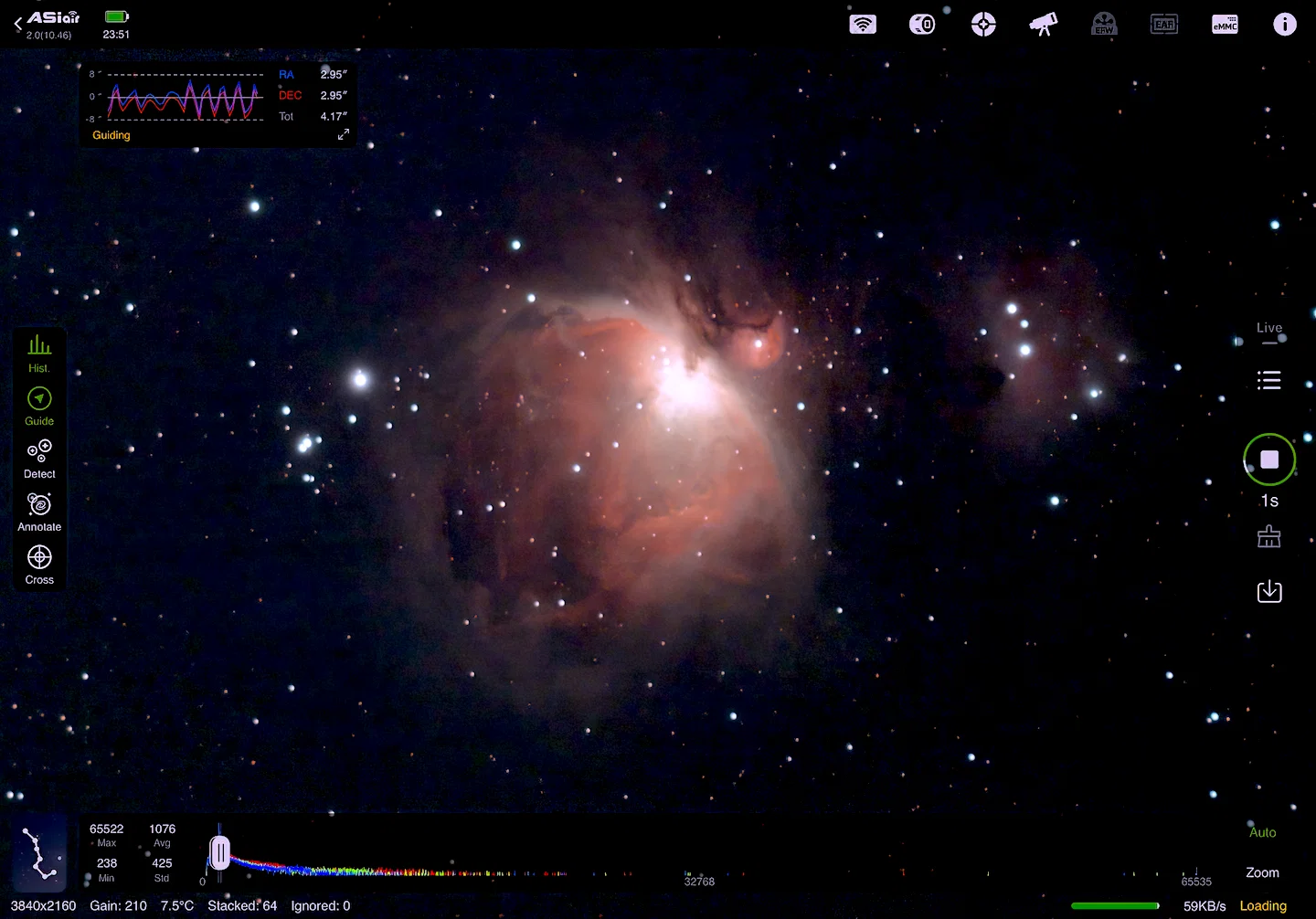

Sau nhiều lần chụp thử, thỉnh thoảng sao bị nhòe ở phơi sáng 60 giây dù có auto guide. Với 30 giây trở xuống thì sao ổn định và hiện dạng chấm. Khi live stacking với 30 giây hoặc ít hơn thì cho kết quả tốt một cách ổn định. Mình có upload ảnh Tinh vân Orion và Tinh vân Đầu Ngựa.

UPDATED: 12 NOV 2022

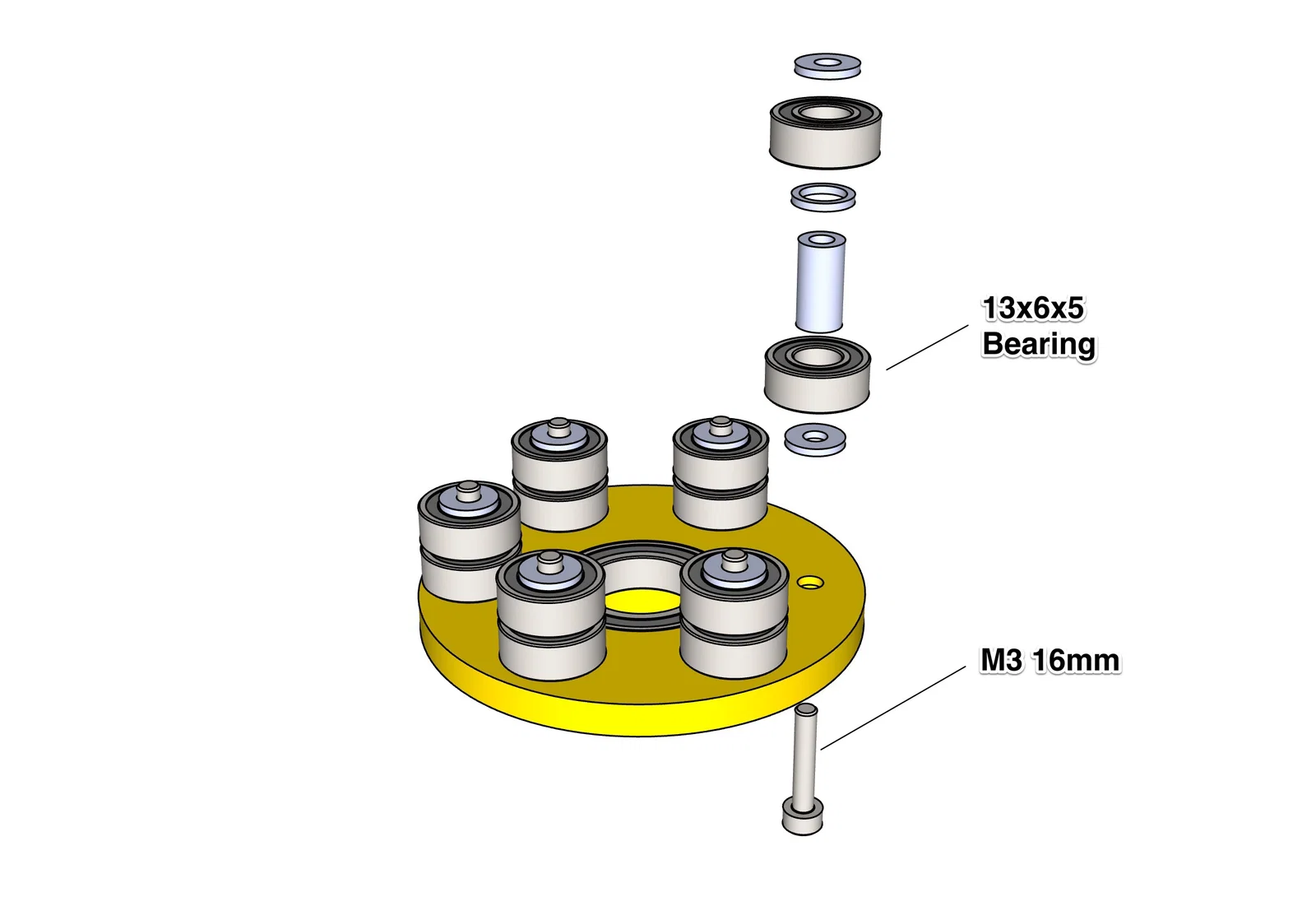

Mình đã thiết kế lại các bánh răng tròn và trục trung tâm để tăng độ chính xác.

CircularGear0.6E_1.stl
CircularGear0.6E_2..stl
Shafts0.6E.stl

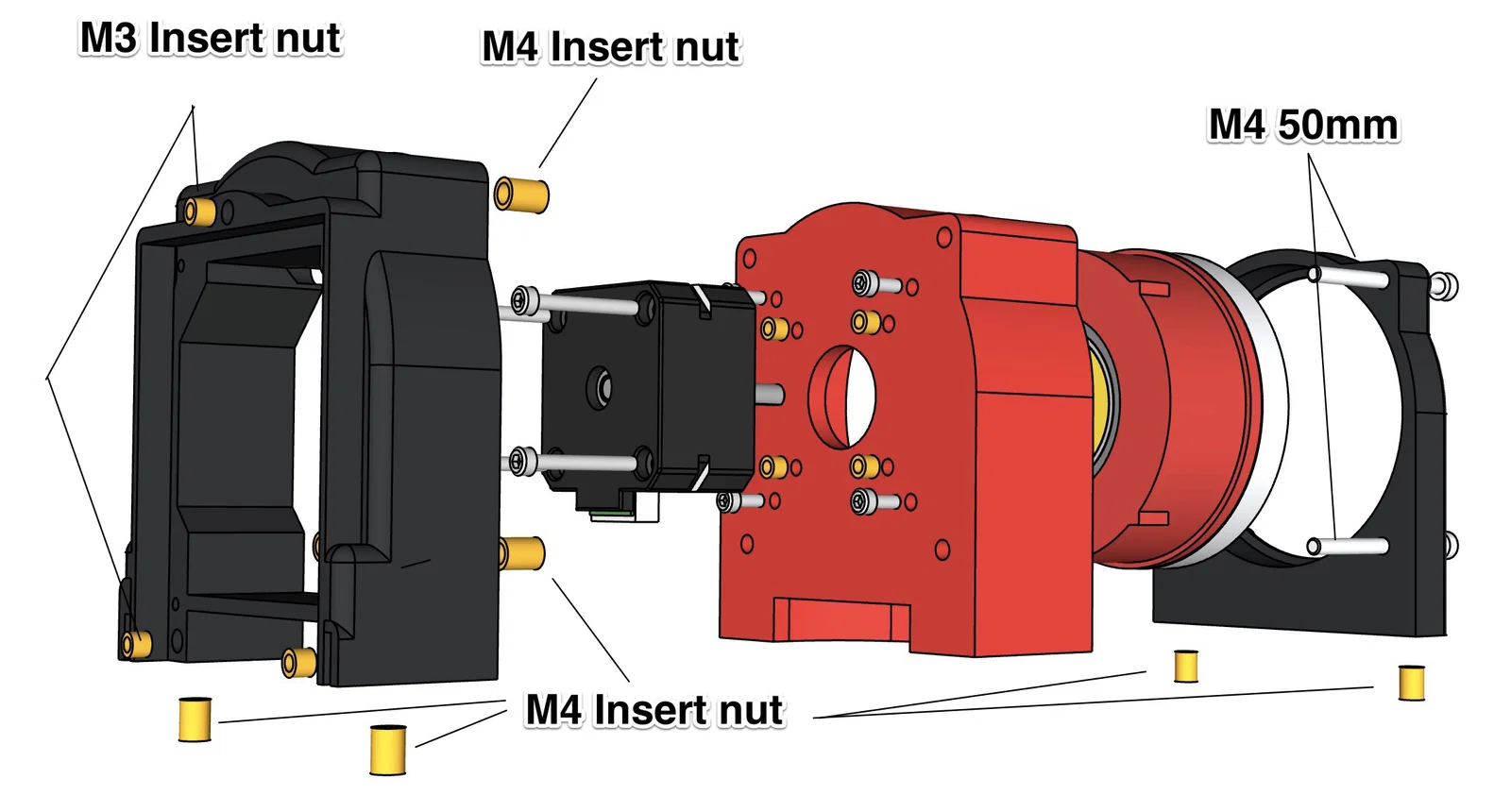

Bản mẫu đầu tiên dùng NEMA 17 25mm cho trục DEC, nhưng đã chỉnh để cũng dùng được loại 35mm. Việc này tăng lực kéo và nhờ đó tăng độ chính xác.

Ngoài ra có thêm một adapter để dùng máy khoan điện quay drive ở tốc độ cao nhằm chạy rà (break in).

UPDATED: 27 SEP 2022

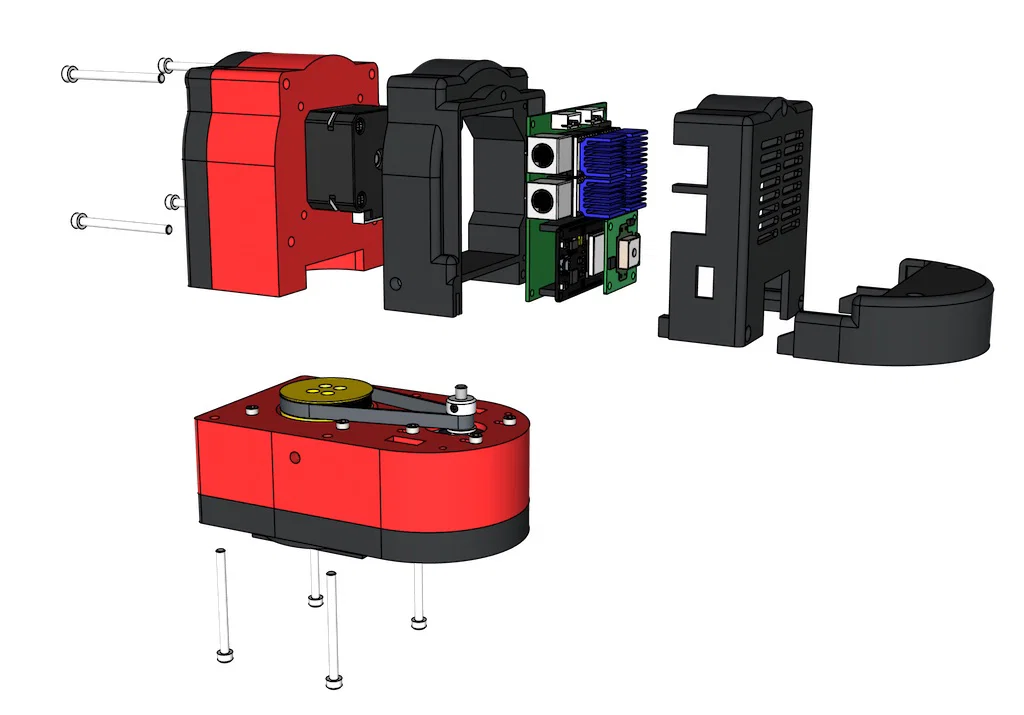

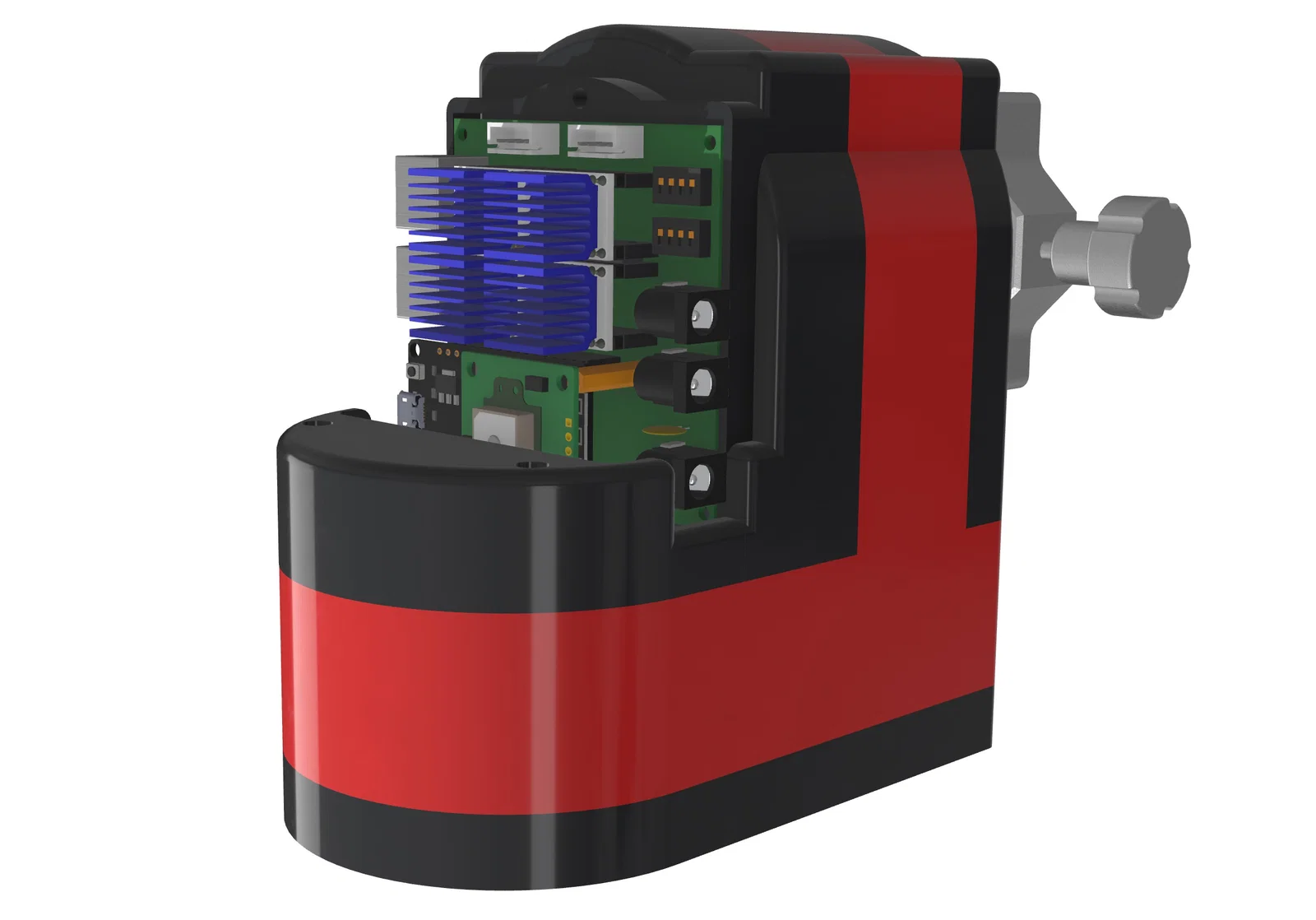

Mạch OnStep sẽ đổi sang Wemos&CNC3. Vật tư dễ kiếm và dễ lắp. Nắp lưng sẽ được chỉnh lại tương ứng.

DEC_Housing_Back1_PCBSupport.stl >>> DEC_CircuitHolder.stl
DEC_Housing_Back2.stl >>> DEC_CircuitCover.stl
DEC_Housing_Back3.stl >>> DEC_MotorCover.stl

↓↓↓↓↓↓↓↓

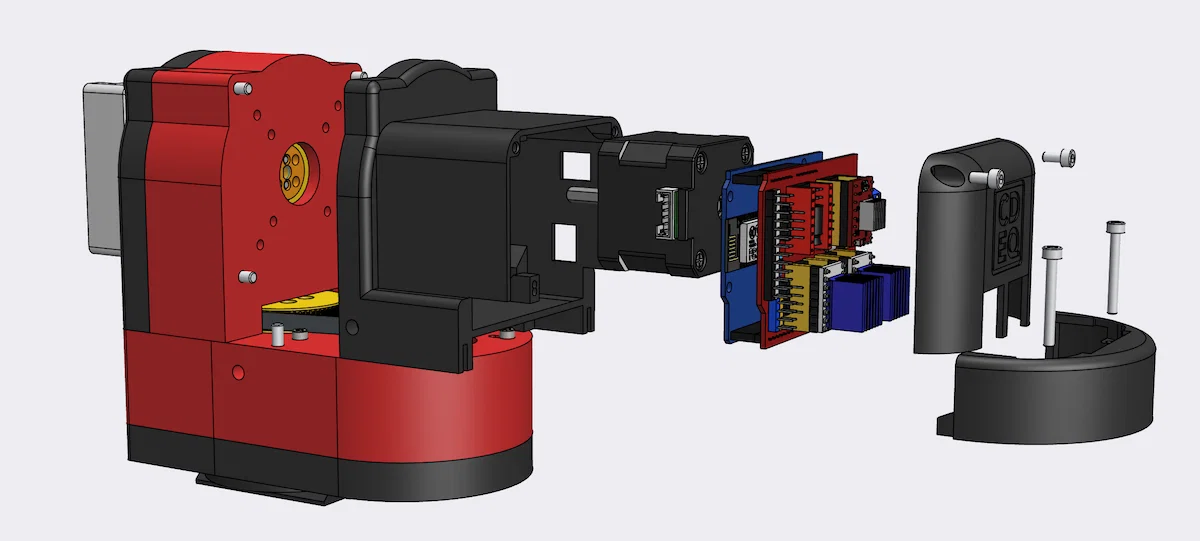

How to assemble OnStep Wemos&CNC3

Đã upload DEC_Arca_Arigata_Plate.stl

UPDATED: 15 SEP 2022
Đã upload thêm 1 file trước đó mình quên upload. DEC_Housing_Back1_PCBSupport

UPDATED: 24 JUN 2022

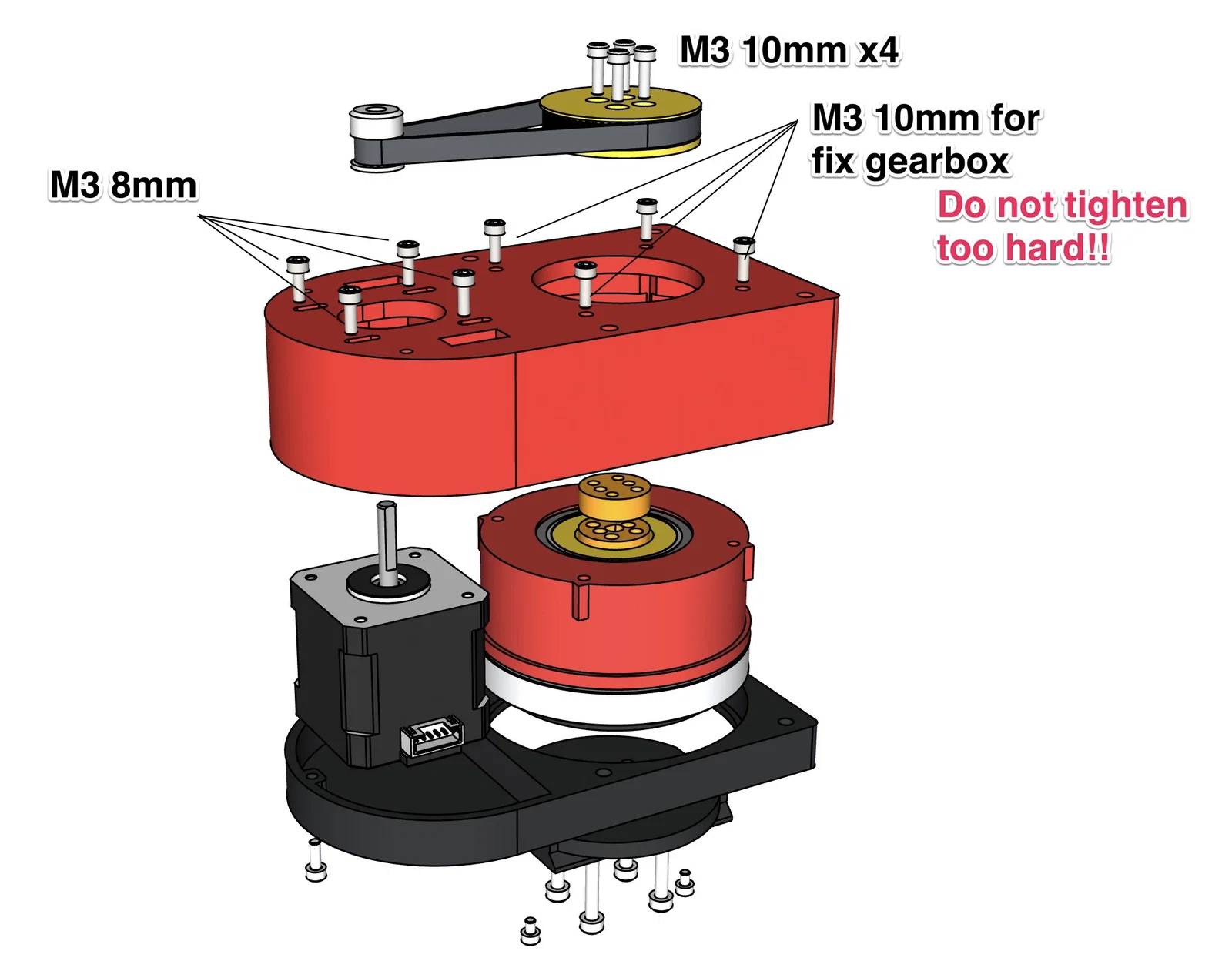

Cập nhật hướng dẫn lắp ráp cho các chi tiết in 3D
↓↓↓↓↓↓↓↓
https://mr-deep-addicted.com/?page_id=1300

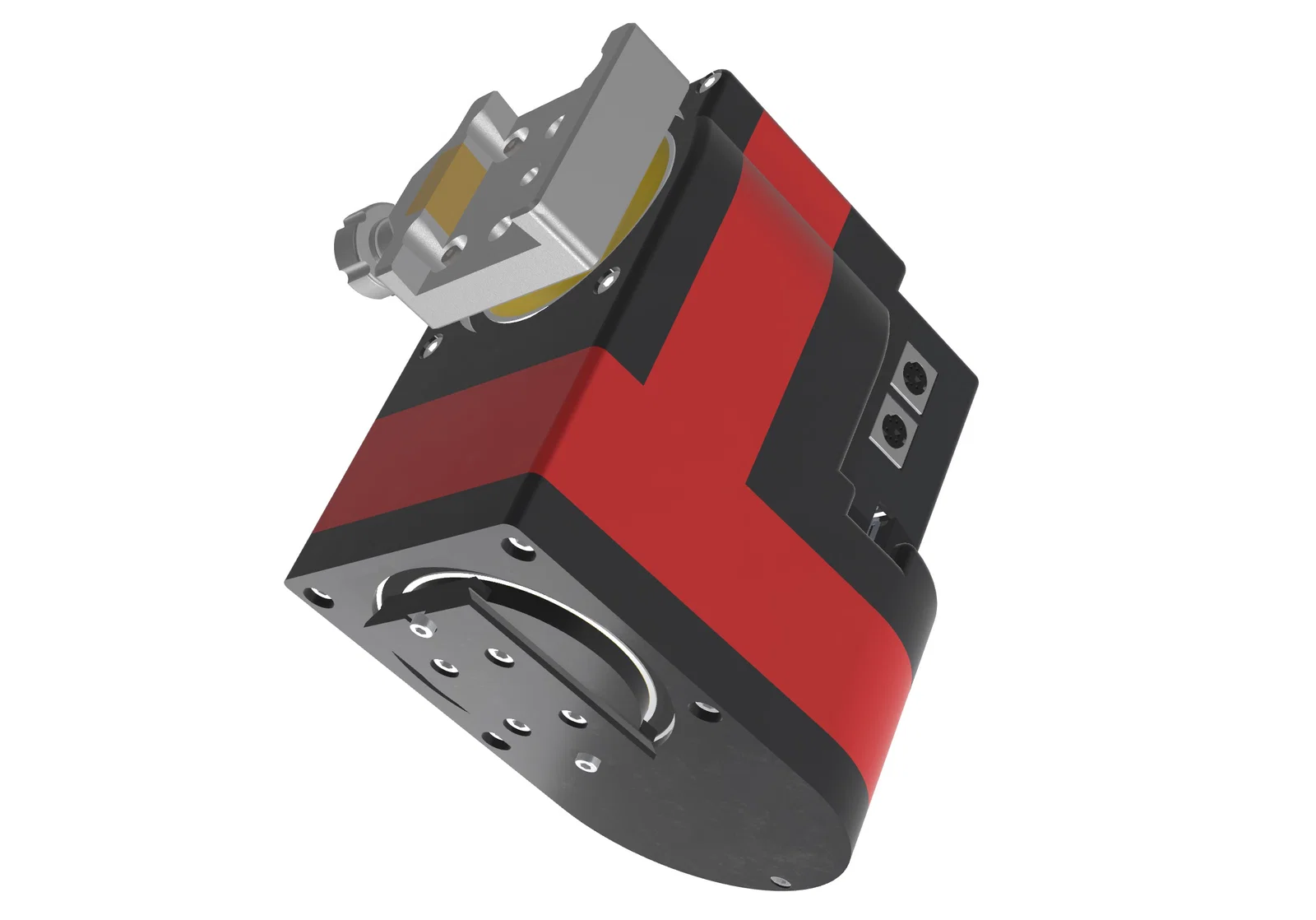

Equatorial mount in 3D in toàn bộ.
RA: 1:180  DEC: 1:45
Với Microsteps 1/16 RA: 1:1600  DEC: 1:400

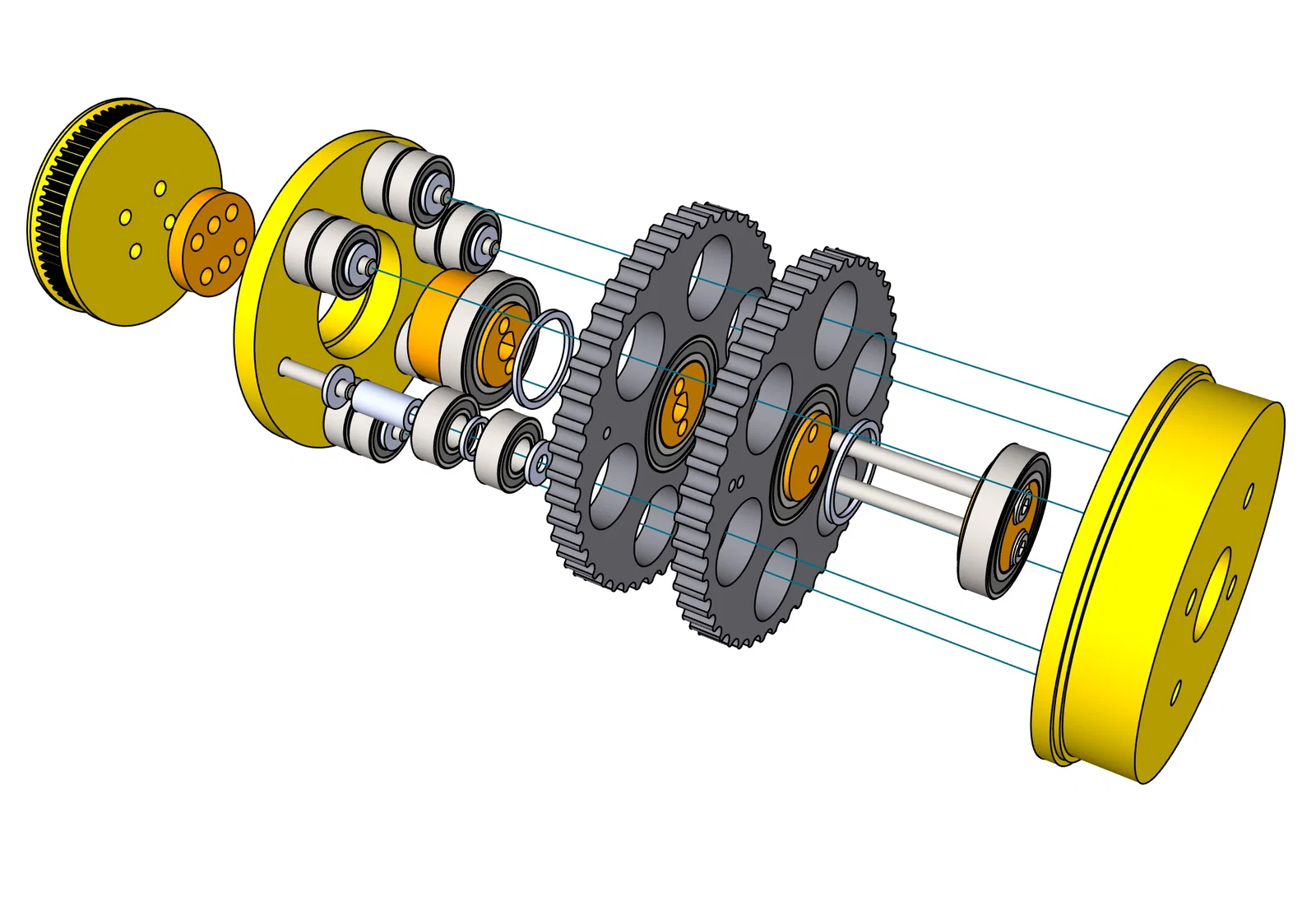

“Trái tim” của equatorial mount này là cycloid drive.

Bấm đây để xem hướng dẫn...
https://mr-deep-addicted.com/?page_id=1300

Trang trên viết bằng tiếng Nhật, nhưng có chức năng dịch.
