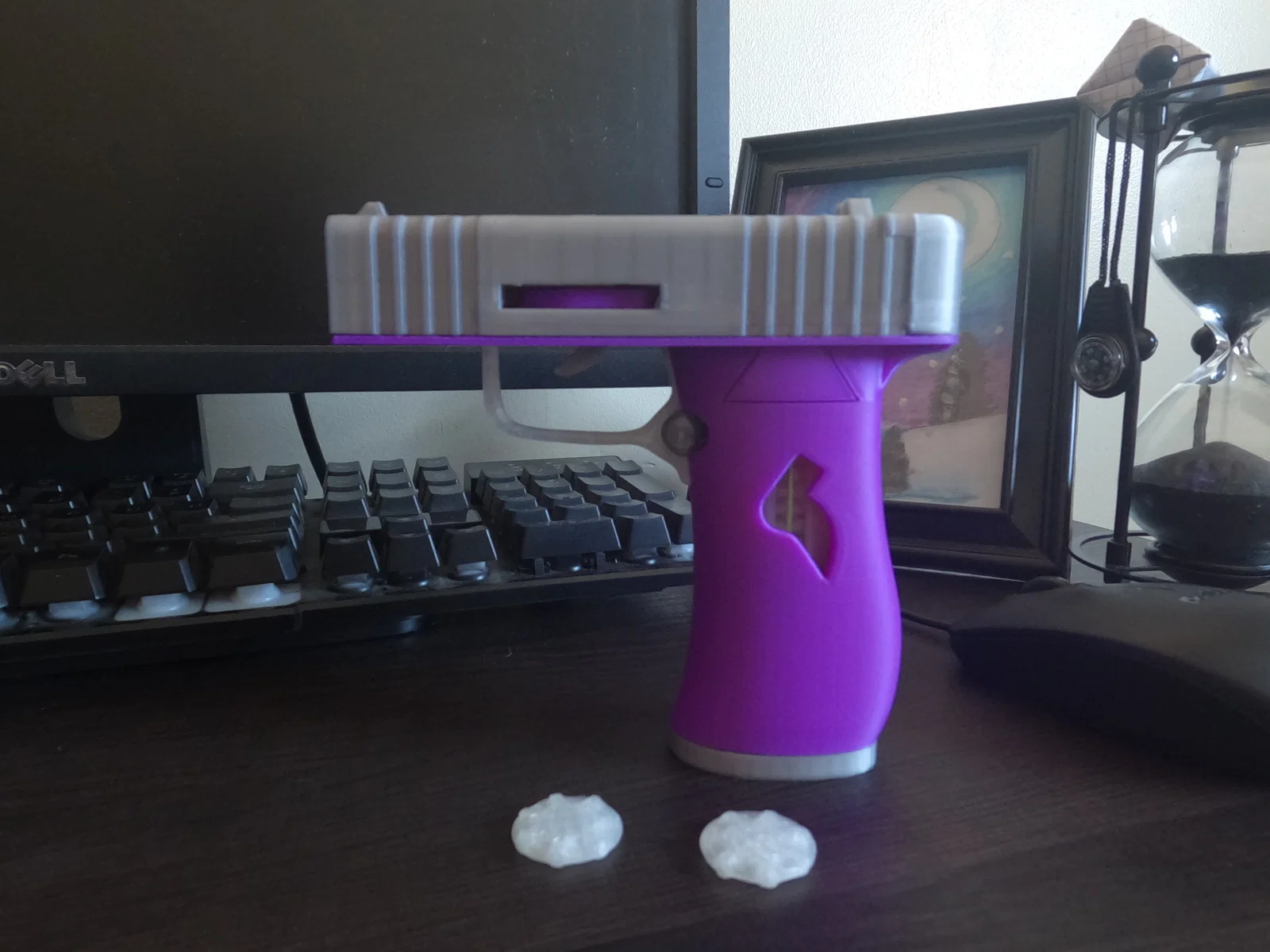

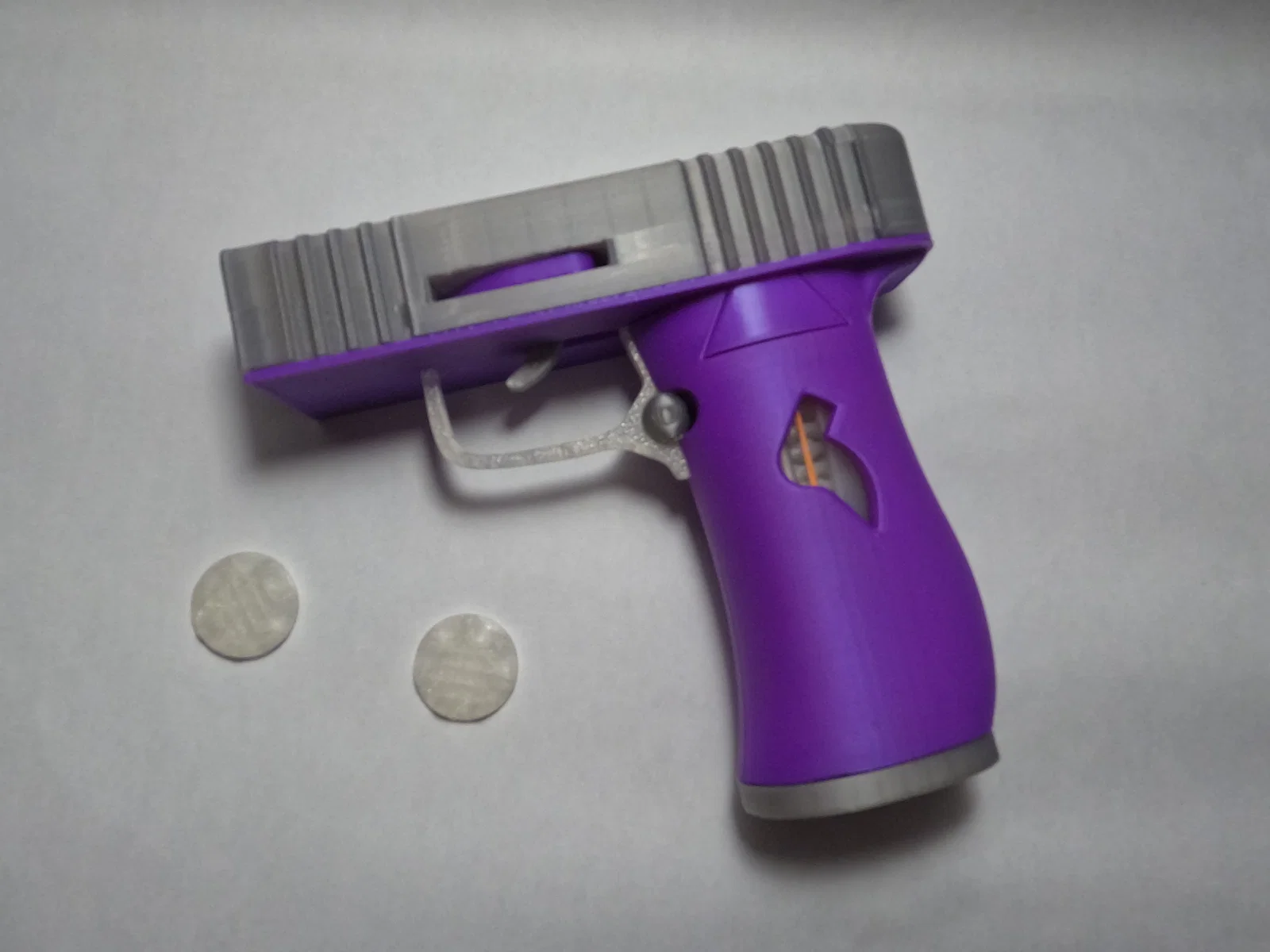

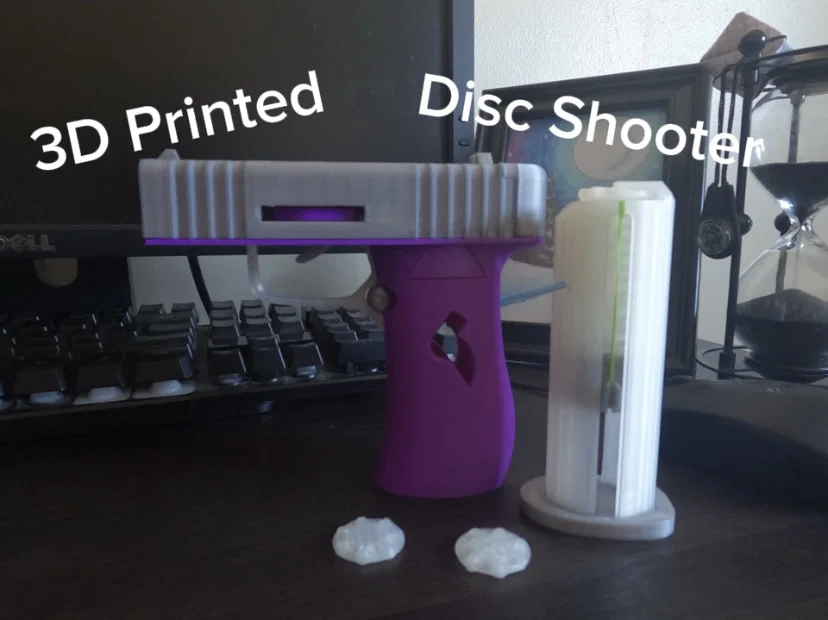

Disc Shooter (Súng bắn đĩa) in 3D

Chào mọi người, đây là lần đầu tiên mình làm một món kiểu như vầy, nên nếu bạn có góp ý hay muốn chia sẻ trải nghiệm trong quá trình in/lắp ráp thì cứ thoải mái để lại bình luận nha.

Ghé YouTube Channel của mình để xem video hướng dẫn lắp ráp tại www.youtube.com/@PracticallyImpracticalProjects

Mấy “fun facts” về dự án!!!

Tất cả đều được làm bằng Fusion 360.

Đây là phiên bản thứ 50 của disc shooter.

Tổng cộng mình đã in lại mỗi bộ phận (trừ trigger peg) ít nhất 5 lần để mọi thứ chạy đúng như ý.

Mình thiết kế trong thời gian rảnh suốt khoảng một tháng rưỡi. (Biết là hơi lâu!!!!)

Nếu bạn thích mẫu này thì nhớ like giúp mình nha, rất có ích cho một người mới bắt đầu thiết kế!!!

Khi 3D printing disc shooter hoặc khi troubleshooting (không chơi chữ đâu nha), vui lòng làm theo các bước dưới đây để đảm bảo disc shooter hoạt động đúng như thiết kế.

1. Khi 3D printing các chi tiết, bạn có thể dùng infill tùy ý, trừ phần disc shooting mechanism: mình thấy 15%–25% infill với 3–4 wall loops là ổn nhất.

2. Nhớ gỡ sạch toàn bộ support khỏi bản in thành phẩm, đảm bảo các bề mặt/chi tiết mượt và trơn.

3. Nếu cần hỗ trợ lắp ráp disc shooter, bạn có thể ghé YouTube channel Practically Impractical Projects.

4. Dưới đây là một số cách xử lý các vấn đề mình gặp trong lúc làm dự án này:

   Vấn đề: | Cách xử lý:

   Tại sao slide không trượt mượt? | Dùng dao lam (razor blade) cạo bớt một chút vật liệu ở các góc và các rail của (Slide và Body).

   Tại sao disc shooter bị kẹt? | Có thể do 2 nguyên nhân: (1) disc shooting mechanism có thể bị biến dạng hoặc bị gãy. (2) viên disc bạn bắn có thể bị kẹt hoặc là disc bị lỗi.

   Tại sao slide không kéo/cocking hết hành trình (not fully racking)? | Có 2 cách: (1) thêm rubber bands vào slide để tăng lực. Nếu vẫn không được thì (2) dùng dao lam làm mượt các góc và các rãnh (groves) của (Slide, Body và Slide Stopper).

   Tại sao disc bay không xa? | Do disc shooting mechanism bị gãy hoặc bị biến dạng. Thay bộ phận này là sẽ giải quyết được.

   Tại sao không phải tất cả disc đều ra khỏi mag? | Do rubber bands bị giãn dần hoặc bị rối. Một cách khắc phục là đừng nhét rubber bands quá chặt vào (mag Advancer). Cách khác là kéo rubber bands sang phía còn lại của mag, luồn qua các khe (slots) trên mag.

Nếu bạn muốn hình dung rõ từng bước thì ghé YouTube channel của mình tại www.youtube.com/@PracticallyImpracticalProjects
