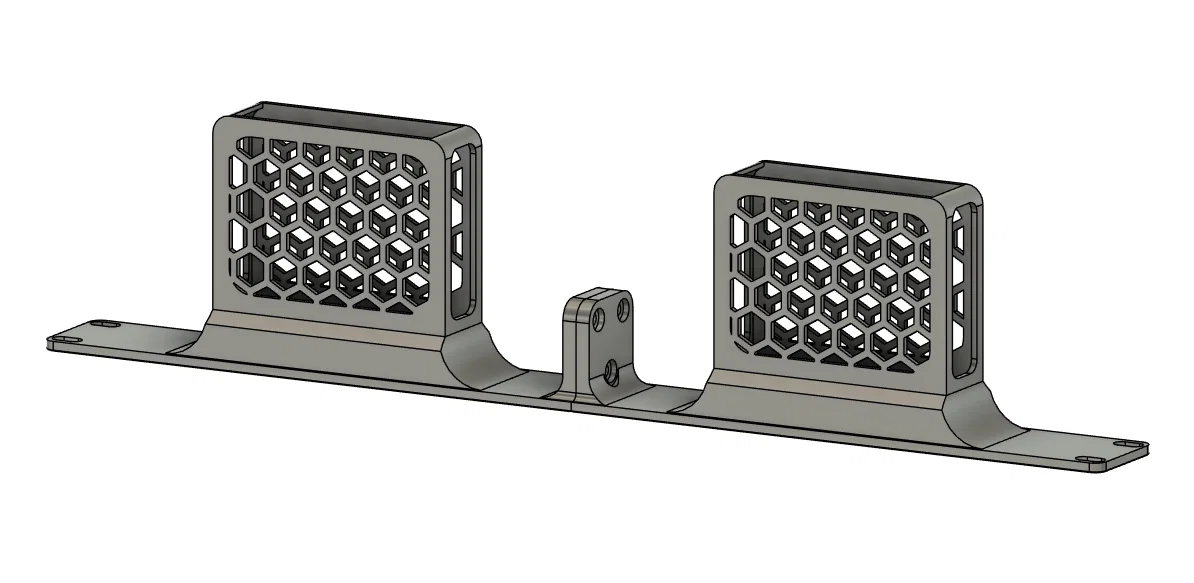

TP-Link SG1005P | SG-105 - Giá đỡ modular rack 19-inch

Giá đỡ modular chuẩn rack 19-inch cho TP-Link SG1005P. Cũng dùng được với TL-SG105.

Ngàm/giá đỡ này nằm trong hệ thống modular rack mount 19-inch mình thiết kế, bạn có thể mix & match các module với những loại mount khác. Xem các mẫu của mình tại đây để tìm thêm những module mount 19-inch khác.

Parts

• 3x vít M5 (chiều dài tối thiểu: 12mm, khuyến nghị: 16mm).
• 3x ê-cu lục giác M5.

Assembly

Lưu ý: Các module dùng trong hướng dẫn này chỉ để minh hoạ, và mình dùng chung cho cả series. Có thể nó sẽ không giống đúng 100% với file bạn tải ở trang này.

• Để lắp ráp, luồn 3 con vít vào module Right.

• Sau đó canh thẳng hàng với module Left.

• Tiếp theo, gắn ê-cu lục giác vào các vít, rồi dùng tua vít hoặc khóa Allen.

• Siết vít tới khi bắt đầu thấy có lực cản và ê-cu đã nằm chắc vào vị trí. Xong rồi bạn có thể lắp ngàm lên rack của mình.

Lắp switch

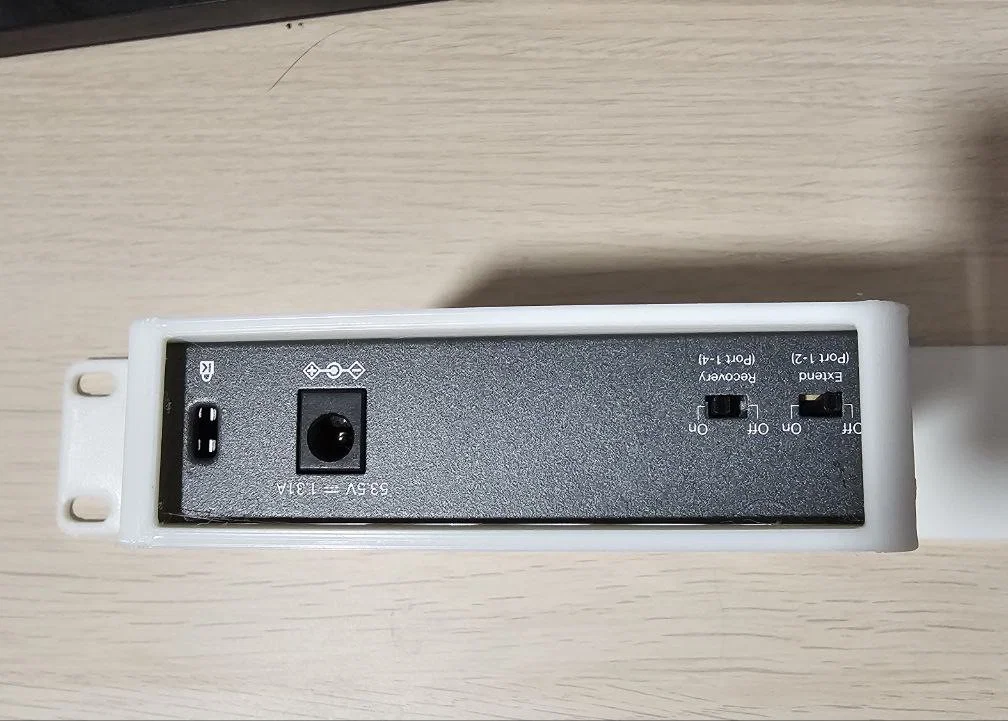

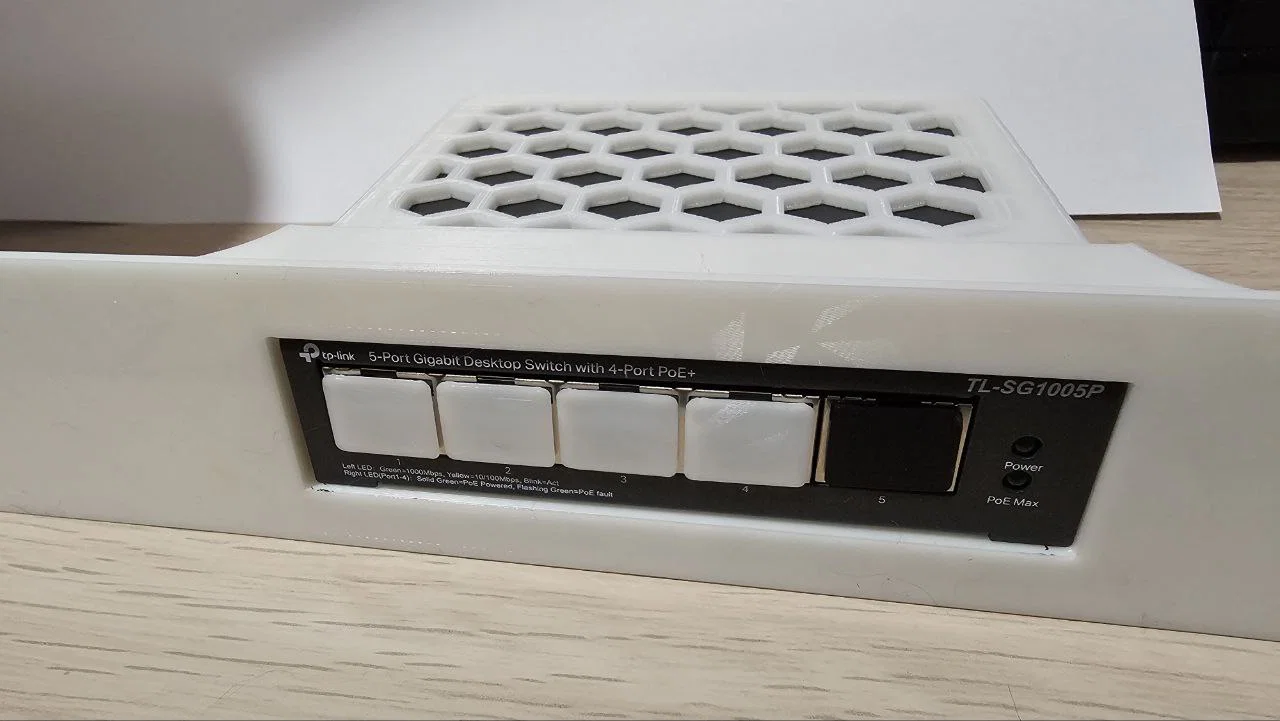

Để gắn switch vào ngàm này, chỉ cần trượt switch vào từ phía trước.

Bạn có thích các mẫu của mình không? Cân nhắc mời mình ly cà phê nha ;)

Print Settings

Printer Brand:

Sovol

Printer:

SV04

Rafts:

Không quan trọng.

Supports:

Không.

Resolution:

0.2 hoặc 0.24

Infill:

15% hoặc hơn

Filament:

PLA+/PETG/ABS/ASA/Nylon
