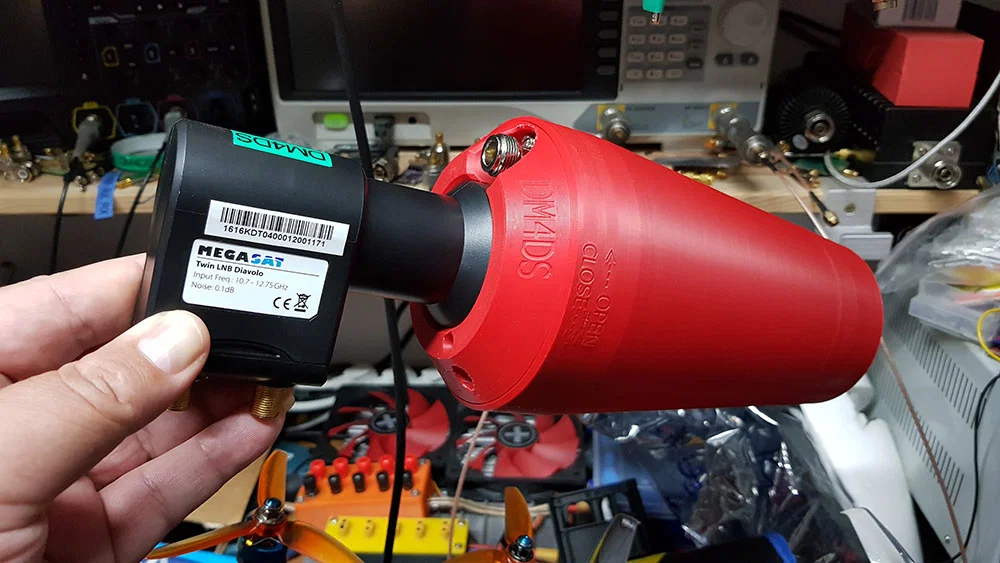

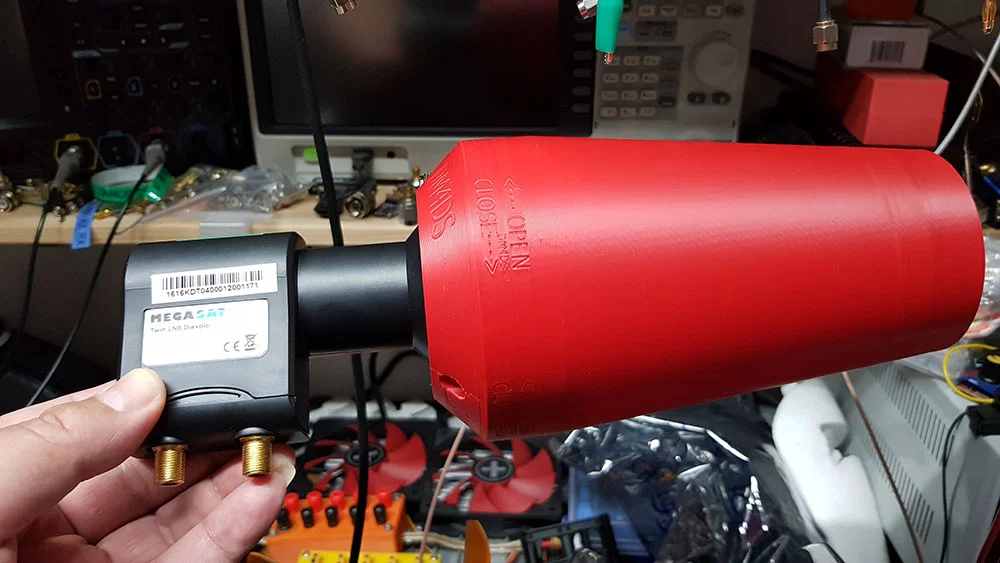

Hệ Anten Helix 2.4GHz Dual Feed LNB System V2 - QO100

NẾU BẠN THẤY THIẾU GÌ – hãy xem trong gói V1 gốc. Có nhiều Helix Holder, nhiều bend helper cho các đường kính khác nhau, v.v. Mình không muốn chỉ copy hết mọi thứ sang đây.

Vậy, giờ tới V2:

Hi,

đây là phiên bản V2 của thiết kế gốc của mình (), phát hành năm 2019 dịp QO100 mở cho công chúng.

Khác biệt lớn nhất?

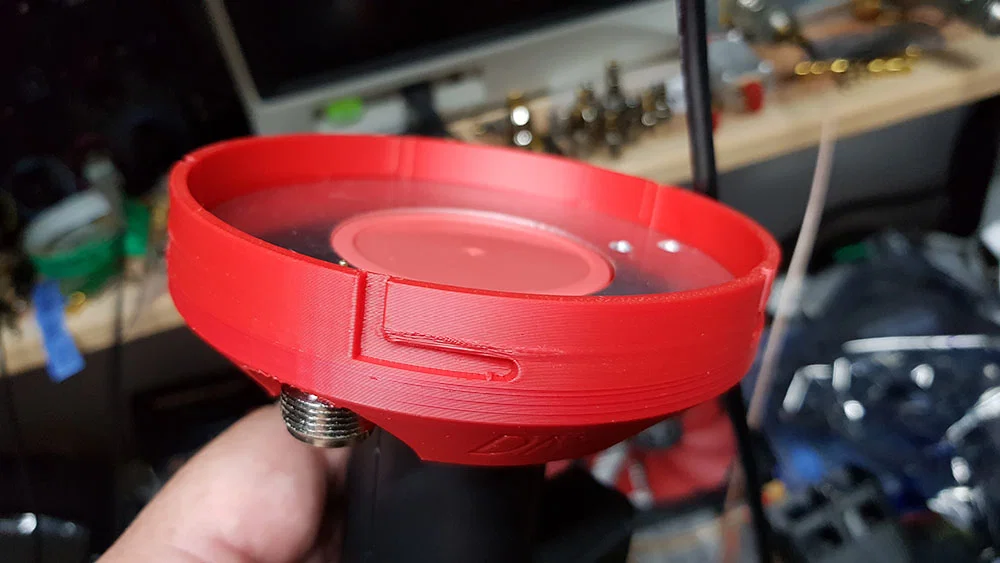

Không còn ren (Thread) – giờ là cơ chế mở/đóng nhanh
Dễ in hơn RẤT nhiều vì KHÔNG CẦN SUPPORT!

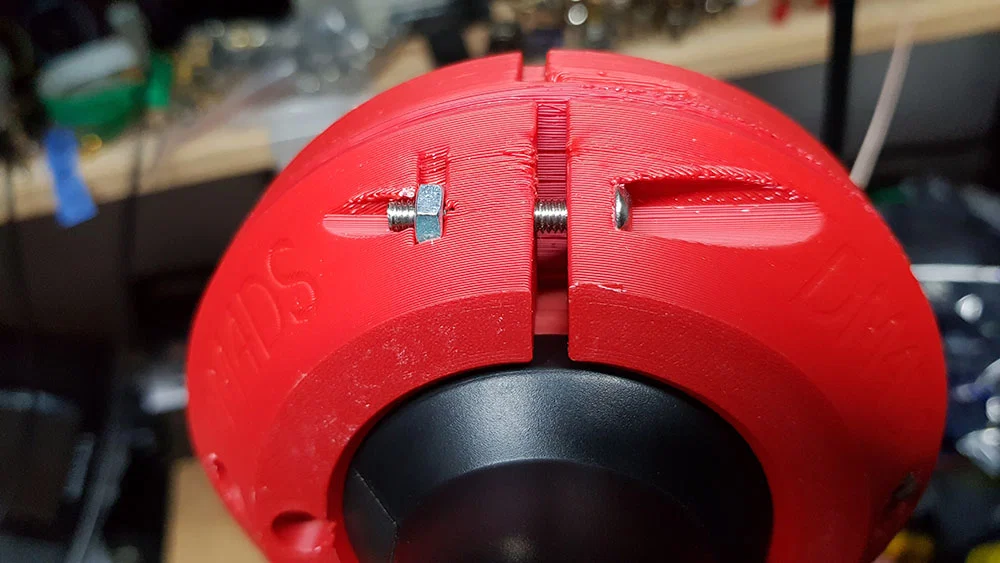

Cơ chế kẹp (clamping) giờ hoạt động sao?

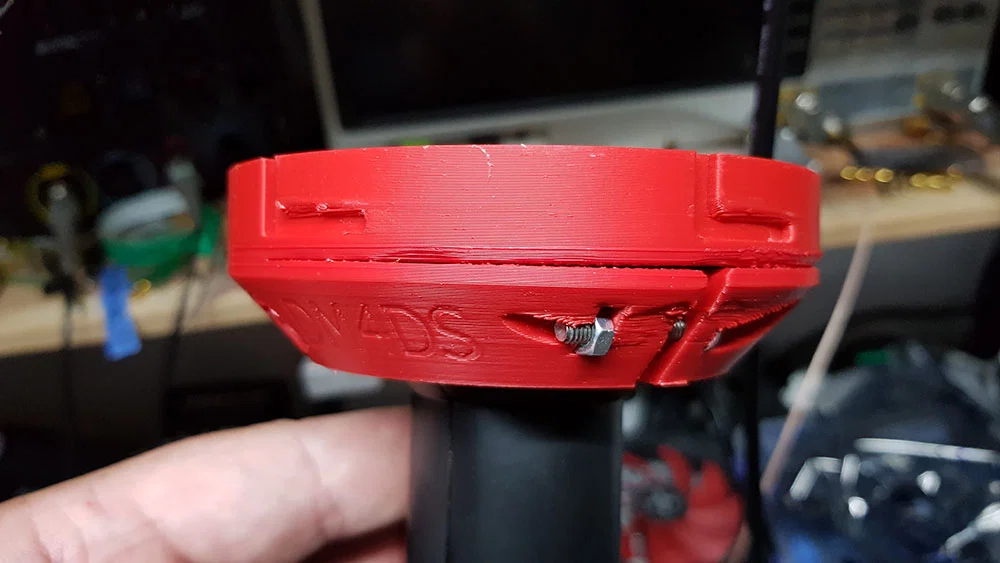

Chi tiết được “chẻ” theo lý thuyết để tạo bản lề (hinge) – in không cần support.
Khe chẻ đủ rộng để hoạt động, nhưng đủ nhỏ để không cần support.
Sau khi in xong và nguội, chỉ cần “bẻ/nhúc nhích” nhẹ một chút là nó tự tách ra, sẵn sàng dùng!

Tại sao?
Vì mình làm được :) Nhưng nói thiệt: phần có ren (Threaded part) với một số người là cực hình khi in.

Có tương thích với các phần cũ không?
CÓ! Bạn có thể dùng lại reflector cũ (tìm file dxf… trong gói V1!!!) và helix holder. Không cần làm lại reflector kim loại mới hay in helix holder mới.

Các lỗ trên helix holder được bố trí theo đúng đường helix! Nên khỏi phải loay hoay nhét dây cho xấu. Uốn dây bằng bend helper rồi gắn vô là xong :)

Các thay đổi khác?

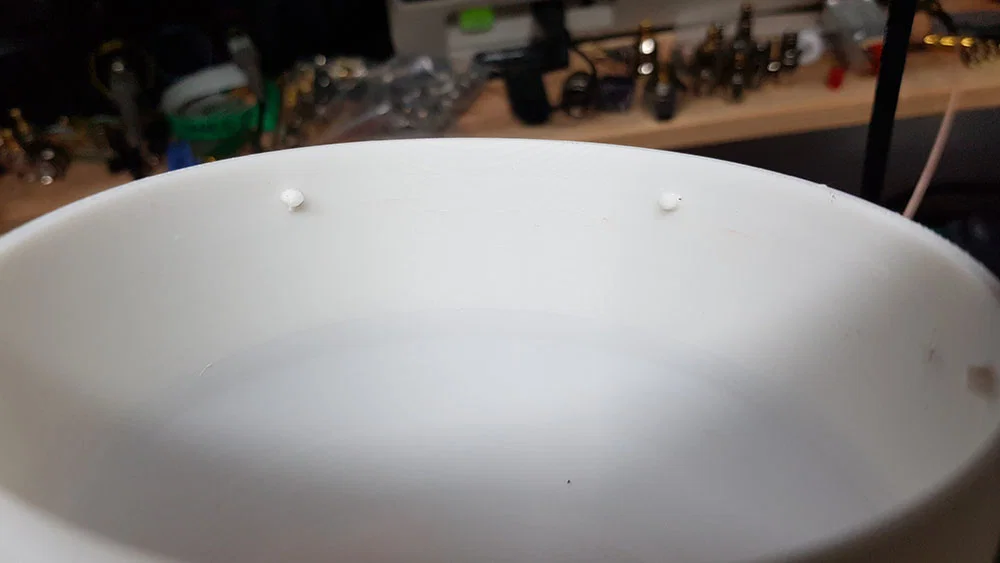

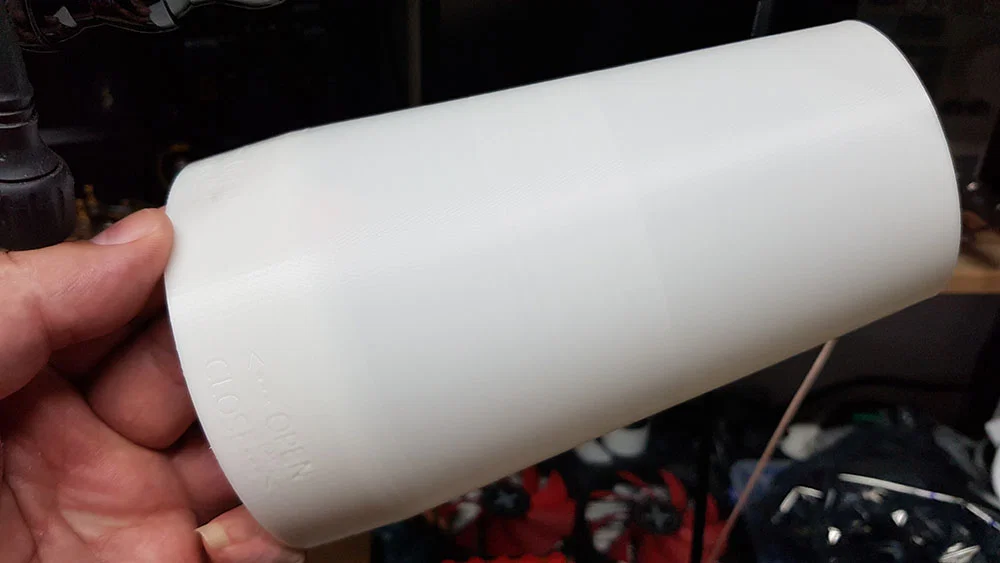

Cũng có. Mình làm nắp (cover) dài hơn một chút để vừa 4.5 turns mà không bị sát mặt nắp quá, hoặc thậm chí nhét được 4.75–5 turns bên dưới. Trọng lượng và lực đòn bẩy tăng không đáng kể, vậy thì tội gì không làm.

Mình chắc sẽ ra thêm nhiều loại cover, nhưng hiện tại mới có cái này thôi. Thời gian là vấn đề của mình. Nếu bạn trả tiền, mình có thể dành thêm thời gian cho nó. Không có thanh toán thì mình chỉ làm lúc rảnh, mà gần như không có thời gian :( Nó vậy đó.

Bạn không biết uốn HELIX thế nào?

Bạn cần cover dài ngắn khác? Ví dụ cho 2 turn? Cứ tự làm hoặc HỎI mình nhé!

Chúc in vui vẻ

Sandor - DM4DS
