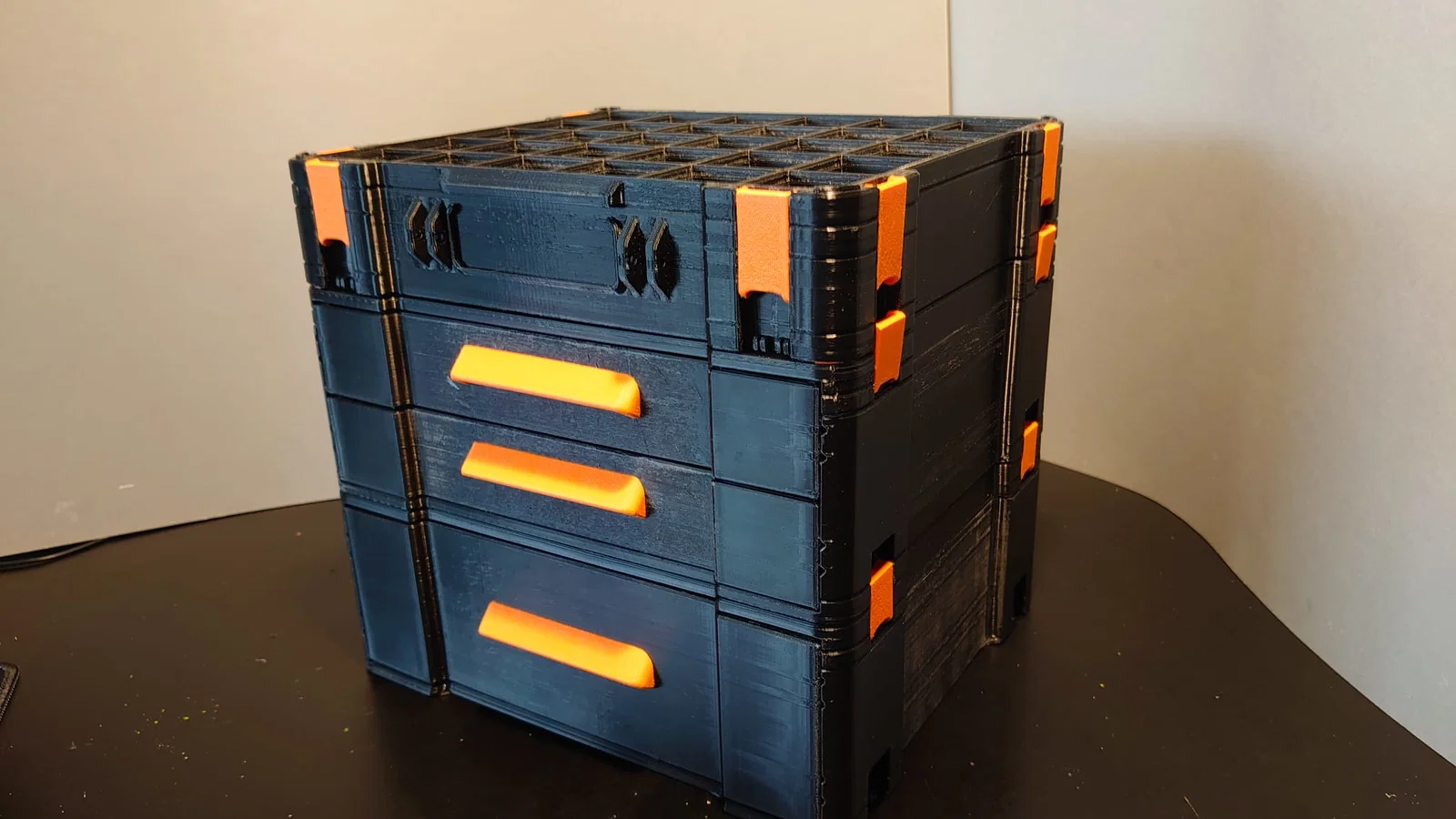

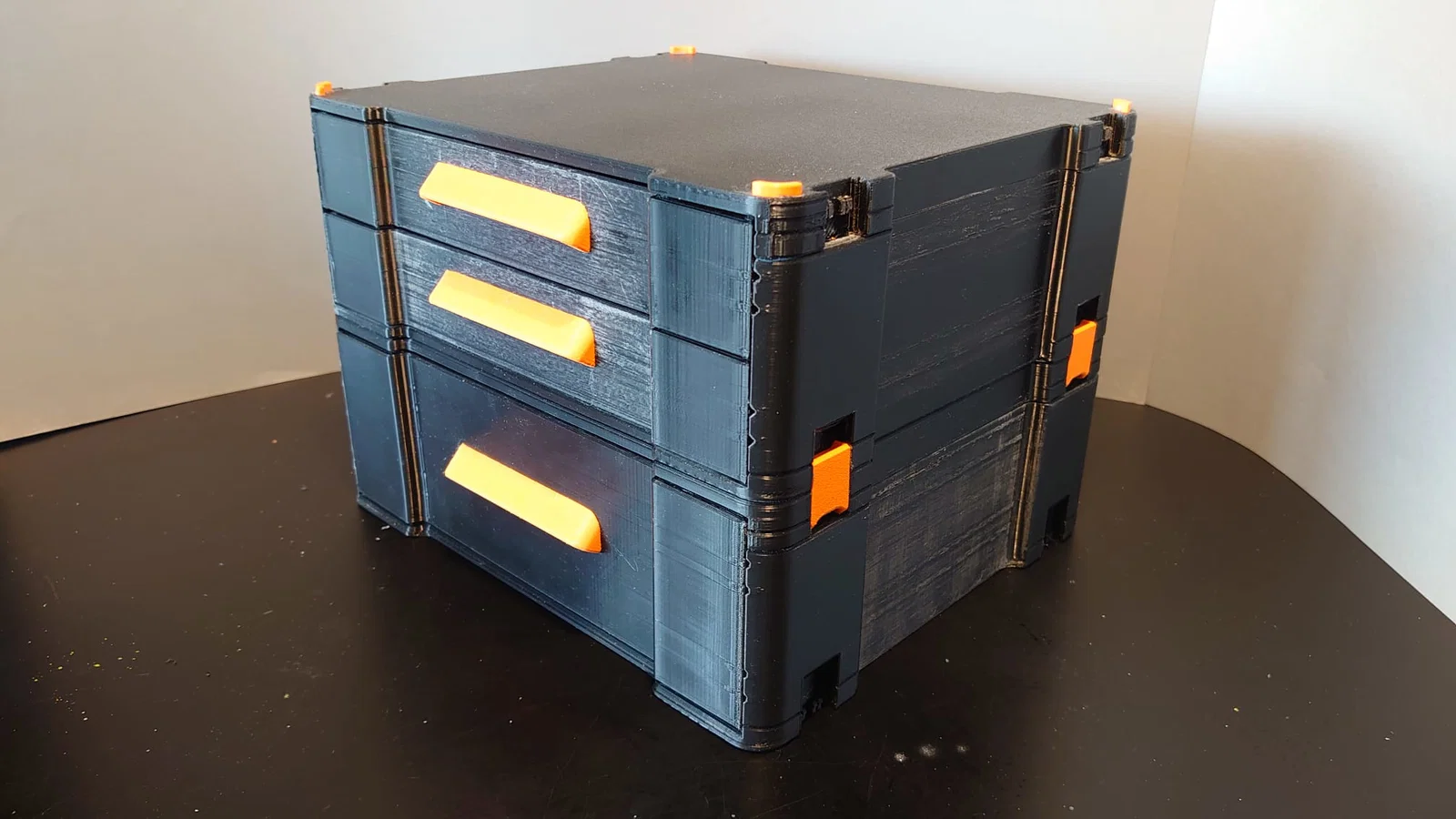

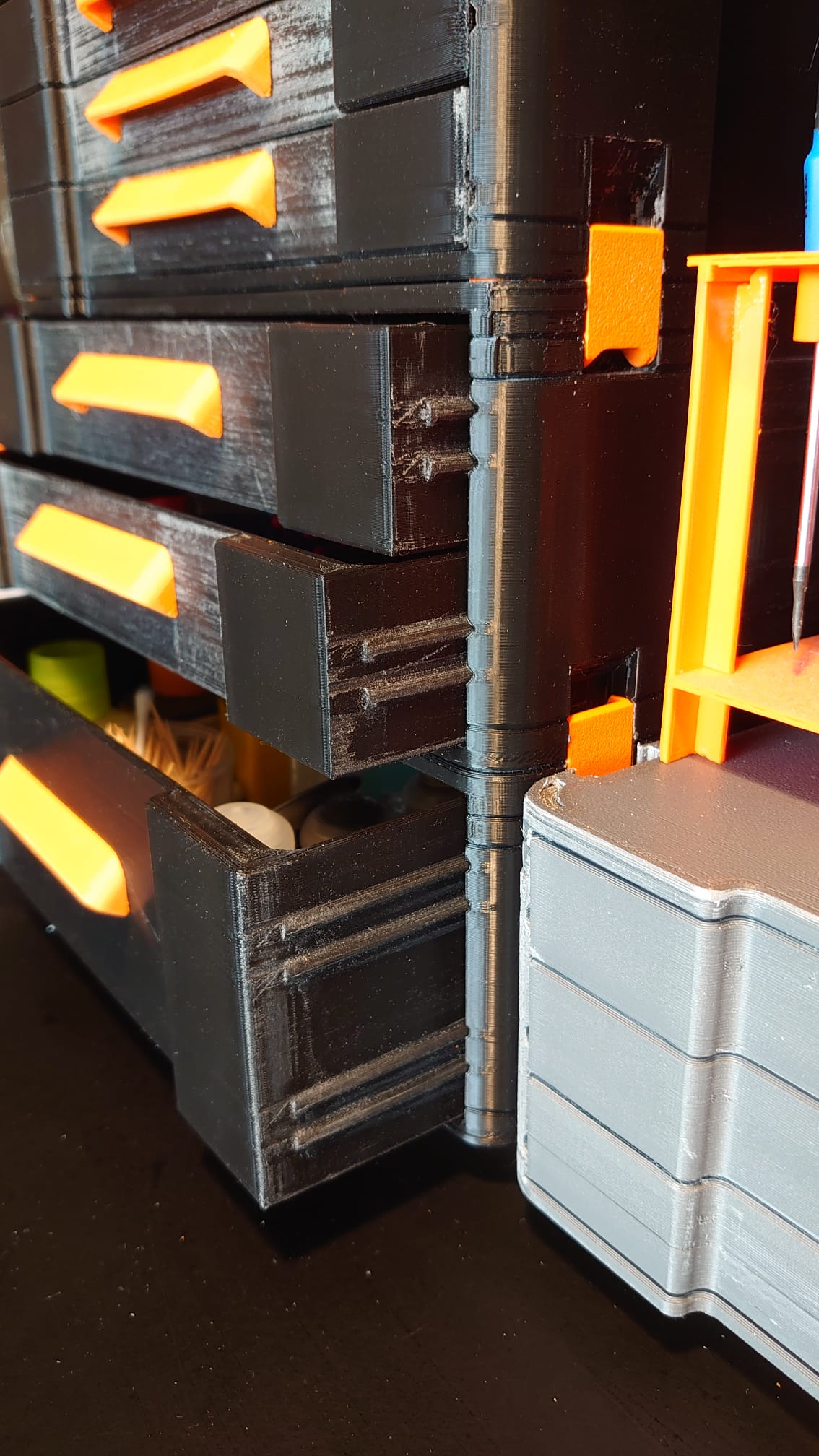

Bộ hộp ngăn kéo (Drawer box set) tương thích Gridfinity

Đã cập nhật ngày 28/03/24 ở phía dưới!

Đã cập nhật ngày 01/04/24 ở phía dưới!

Ban đầu mình in thử hộp Gridfinity từ mẫu “Pred” và nhận thấy mình cần dùng ngăn kéo nhiều hơn. Mình muốn tích hợp hệ thống chốt/khóa của hộp Systainer (Festool) mà mình đã quen dùng, đồng thời cũng tương thích với các hộp của Pred. Mình giữ nguyên định dạng bố cục để hai hệ thống này có thể gắn kết với nhau dễ dàng. Mình đã chỉnh sửa lại các chốt khóa cho ngắn hơn so với thiết kế gốc của Pred.

Để việc in ấn thuận tiện hơn, mình đã thêm các “breakaway supports” (hỗ trợ dễ gỡ) vào mô hình. Phần nắp cần được in lộn ngược. Các mảnh hình chữ nhật hỗ trợ móc khóa sẽ rất dễ dàng gỡ bỏ sau khi in. Đối với các chốt khóa, mình tạo sẵn các khối đỡ nhỏ cho phần trục nhô ra.

4 thanh dẫn hướng nhỏ trên đỉnh hộp cần được dán keo để giúp căn chỉnh khi xếp chồng các hộp lên nhau. Bạn có thể bỏ qua nếu không có ý định xếp chồng.

Mọi thứ đã được in thử nghiệm và với một chiếc máy in được tinh chỉnh tốt, việc in ấn sẽ không gặp bất kỳ vấn đề gì.

Mình in mọi bộ phận với 4 tường (walls), độ dày 0.4mm, layer height 0.25, trừ phần tay nắm ngăn kéo.

Tay nắm mình in với 10 tường, layer height 0.12, đặt phần mặt vát hướng xuống bàn in. Không cần support. Bạn có thể in ít tường hơn nhưng mình thích kiểu chắc chắn.

Tay nắm bám rất chặt vào ngăn kéo và không cần dùng keo! Tuy nhiên, phần nắp trên của hộp ngăn kéo sẽ cần dán keo nếu bạn muốn hệ thống có tính linh động, di chuyển được.

Do kích thước của hệ thống ngăn kéo này (27x23cm), khuyến khích dùng máy in có bàn in từ 300x300mm trở lên.

Hiện tại mình đang thiết kế thêm các khay bên trong ngăn kéo và cải tiến phiên bản hộp 3 ngăn, sẽ tải lên sau khi hoàn thiện.

Mình cũng đang thiết kế nắp đậy có tay cầm cho hộp Gridfinity của Pred để bạn có thể xách cả chồng hộp giống như hệ thống Festool. Thiết kế này sẽ được tải lên sau và hoàn toàn tương thích với các hộp Gridfinity của Pred.

Đây là dự án vẫn đang tiếp tục phát triển, khi nào có linh kiện mới mình sẽ cập nhật và gắn link tại đây cho mọi người dễ theo dõi.

Mọi thắc mắc, góp ý hay yêu cầu đều được chào đón!

Cập nhật 28/03/24: Mình vừa phát hiện ra đã tải nhầm bản hộp ngăn kéo kiểu cũ có khe dẫn hướng ở đáy. Các khe dẫn hướng này đã được loại bỏ vì không cần thiết. Bản hộp chuẩn đã được tải lên với tên “drawer Box 87mm V2”. Xin lỗi mọi người về sự nhầm lẫn file này! Bản V1 dành cho ai đã lỡ in phần đáy trước đó.

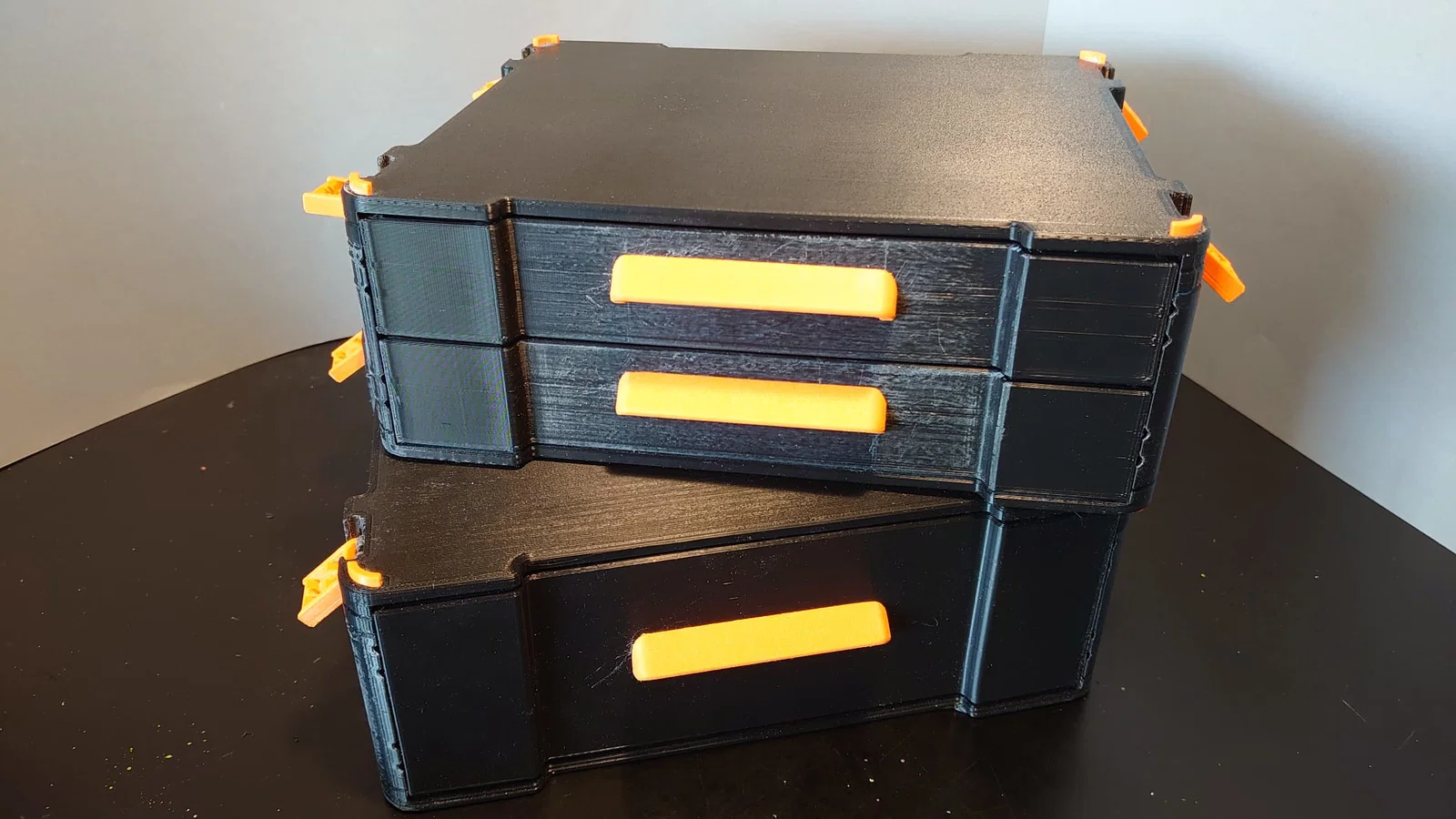

Cập nhật 29/03/24: Bản hộp ngăn kéo kích thước nhỏ hơn cho bàn in Bambu Lab:

Cập nhật 01/04/24:

Lời khuyên về cài đặt in:

Khuyến khích thiết lập thứ tự in tường như sau để các góc vát 45 độ, khe ray và phần đáy được in đẹp và bám dính tốt hơn:

• Orca slicer: Inner/Outer/Inner
• Prusa: Inner/Outer
• Cura: Inner/Outer
• Độ dày tường 0.4, layer height 0.25
• Alternate extra walls
• Infill before walls
• 4 lớp đáy, 4 lớp trên
• Hoa văn lớp trên/đáy là zigzag (Cura), KHÔNG dùng monotonic line! (Trong Orca gọi là “rectilinear”, đặt hướng infill là 0)

Cách khác là giảm layer height xuống 0.2 và giữ nguyên thứ tự in tường ngoài/trong, nhưng sẽ tốn nhiều thời gian in hơn đáng kể.

Tốc độ tùy thuộc vào máy của bạn, nên hãy chọn thiết lập tối ưu nhất cho chất lượng in.

© Thiết kế bởi “3D Mad Mesh”. Nếu bạn muốn ủng hộ công sức của mình, có thể mời mình ly cà phê tại: https://buymeacoffee.com/3dmadmesh
