Bộ hộp ngăn kéo 23x23cm vừa khay in Bambulabs

Chỉnh sửa 04-01-'24 được thêm ở cuối!

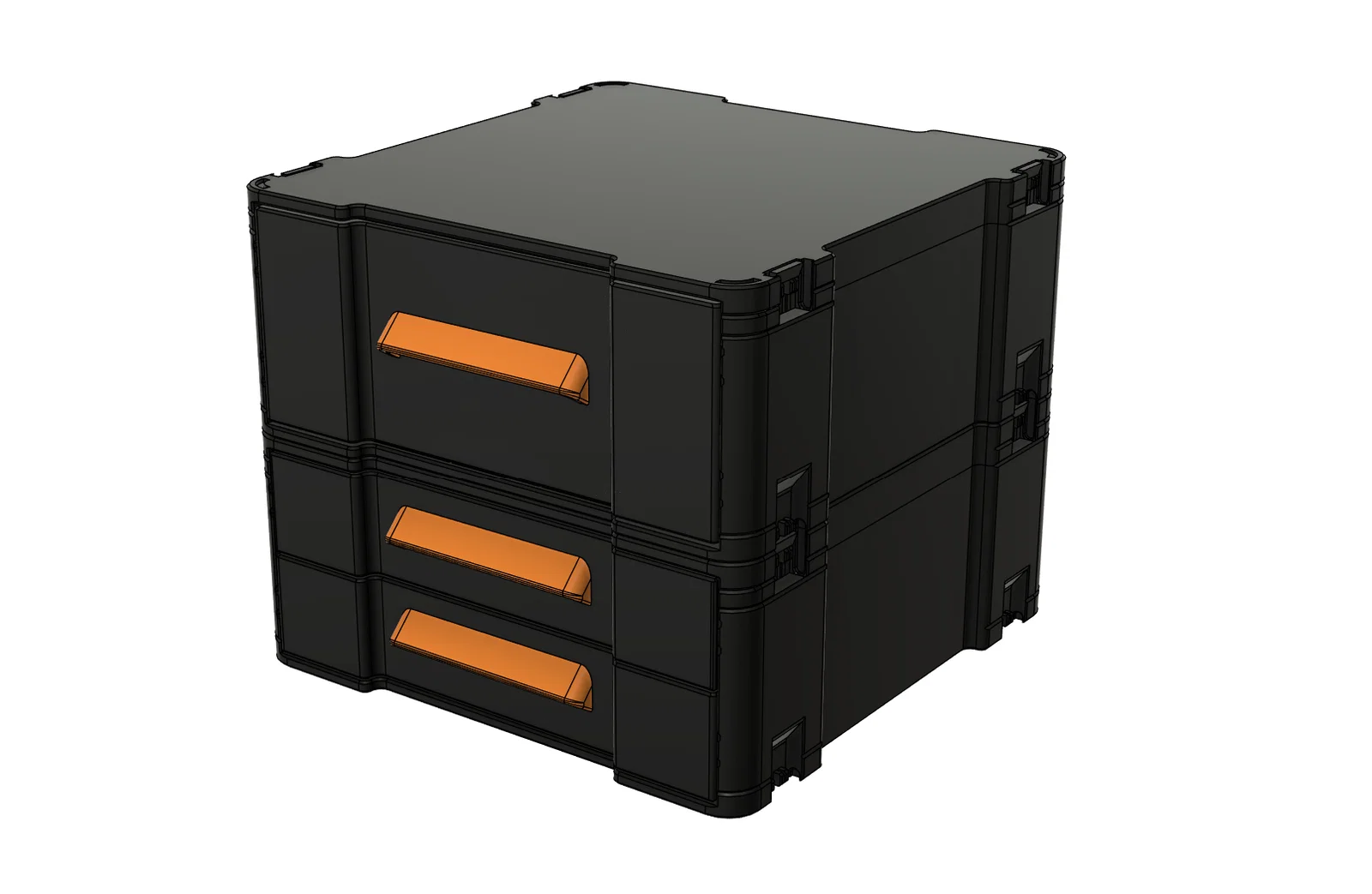

Đây là phiên bản đã được điều chỉnh từ bộ drawer box set khác của tôi. Bản điều chỉnh này giúp có thể in trên máy Bambulabs. Bộ hộp này có kích thước 230x230x97mm.

Để in cho dễ hơn, ở những chỗ cần thiết tôi đã tích hợp “breakaway supports” vào trong model. Phần top cần được in úp xuống. Các miếng hình chữ nhật đỡ cho móc khóa (latch hooks) sẽ bẻ ra rất dễ sau khi in. Với các latch, tôi làm thêm các khối support nhỏ cho phần trục nhô ra (axle protrusions).

4 miếng dẫn hướng nhỏ ở 4 góc trên mặt hộp sẽ cần dán keo; chúng dùng để canh thẳng khi xếp chồng các hộp. Nếu bạn không định xếp nhiều hộp lên nhau thì có thể bỏ qua.

Chưa test print, nhưng tôi tin là nó sẽ in ổn y như bộ drawer bản gốc!

Cài đặt in khuyến nghị: 4 walls với độ dày 0.4mm, layer height 0.25, trừ phần tay nắm ngăn kéo (drawer grips). Infill thì tùy theo bạn quen dùng kiểu nào.

Tôi in phần grips với 10 walls ở layer 0.12, đặt mặt trên nghiêng áp xuống printbed. Không cần supports. Bạn có thể giảm số walls, nhưng tôi muốn nó đặc và chắc.

Grips kẹp rất chặt vào ngăn kéo và có thể gắn không cần keo! Tuy nhiên phần top của drawer box thì vẫn cần dán keo nếu bạn muốn cả hệ thống mang đi (portable) được.

Tôi vẫn đang làm thêm các inserts và box vừa với ngăn kéo.

Chỉnh sửa 04-01-'24:

Gợi ý cài đặt in:

Khuyến nghị dùng thứ tự in wall như sau. Mục đích là để in các góc overhang 45⁰ của guide rails, rail slots và phần vát đáy (bottom chamfer) dễ hơn, đồng thời bám dính giữa các wall tốt hơn.

• Orca slicer: Inner/Outer/Inner

• Prusa: Inner/Outer

• Cura: Inner/Outer

• Độ dày wall 0.4, layer height 0.25

• Alternate extra walls

• Infill before walls

• 4 lớp Bottom, 4 lớp Top

• Pattern top và bottom: zigzag (Cura), KHÔNG dùng monotonic line sequence! (Giúp tôi tiết kiệm rất nhiều thời gian in với file slice từ cả Cura và Orca) Trong Orca gọi là “rectilinear”, đặt infill direction = 0

Phương án khác là giảm layer height xuống 0.2 và giữ thứ tự in wall outer/inner, nhưng sẽ làm thời gian in tăng đáng kể.

Tốc độ thì còn tùy theo máy của bạn, nên cứ dùng các thiết lập tốc độ chất lượng tốt nhất mà bạn đang quen.
