BYU CMR Mini Flex Chair (Ghế gập LET mini)

Tóm tắt

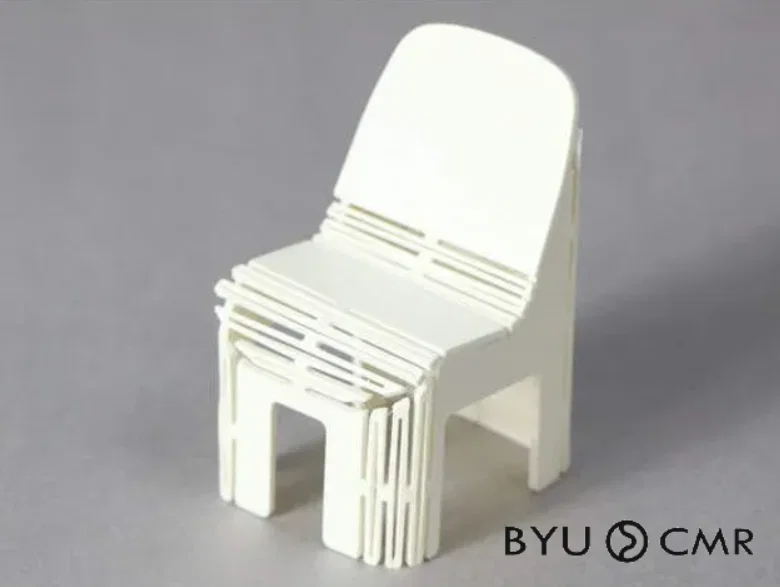

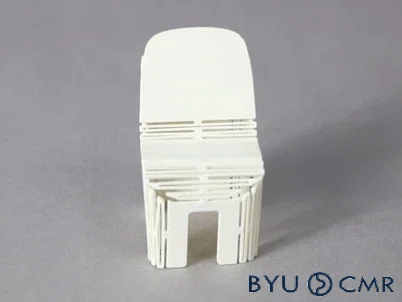

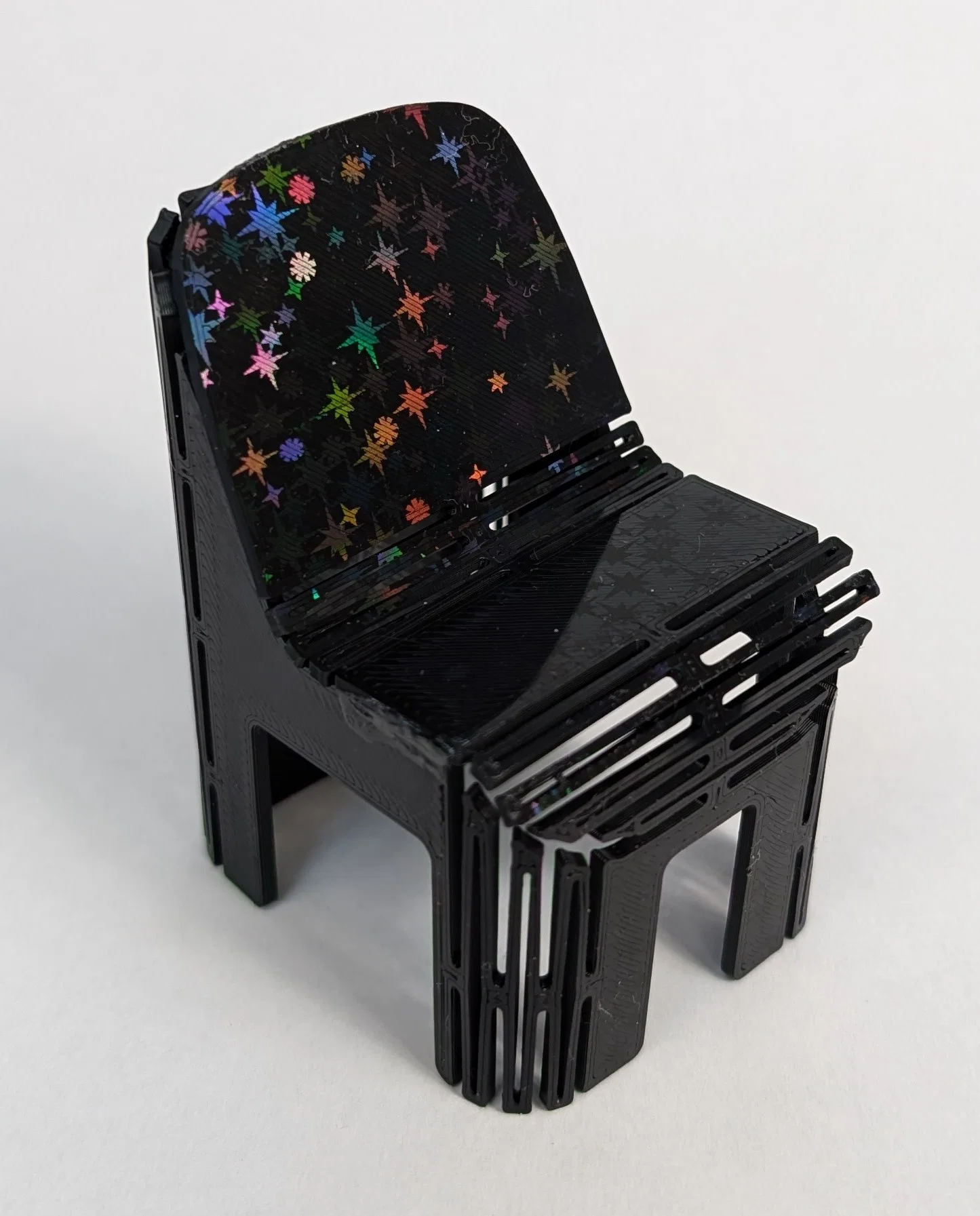

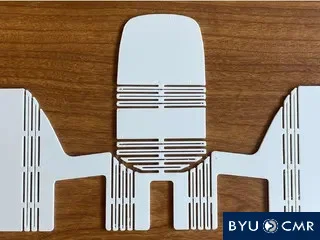

Chiếc ghế này dùng các khớp Lamina Emergent Torsion (LET) để gấp từ một tấm phẳng duy nhất thành một kết cấu hoàn chỉnh. In khoảng 1 tiếng và chỉ cần vài giọt keo siêu dính (super glue) là bạn có thể làm được một mô hình thu nhỏ của chiếc ghế plywood bản kích thước thật!

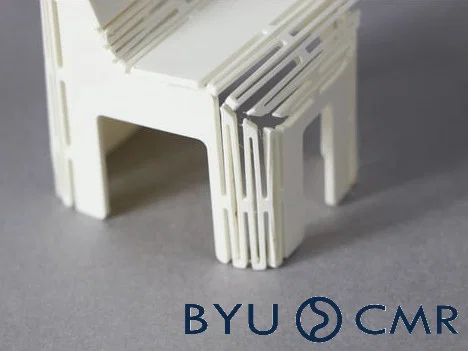

Khớp LET tận dụng sự uốn của từng thanh xoắn (torsion bars) để tạo ra chuyển động uốn và tịnh tiến từ những tấm vật liệu vốn ban đầu là nguyên khối. Nhờ vậy, có thể tạo được độ biến dạng lớn từ các vật liệu thường không dễ uốn, như gỗ.

Ý tưởng này được phát triển trong một dự án hợp tác giữa Wasatch Design Collective và BYU Compliant Mechanisms and Robotics Group.

Nếu bạn muốn mua phiên bản kích thước thật cho riêng mình, mời ghé:

https://flexchair.squarespace.com/

Xử lý sau khi in

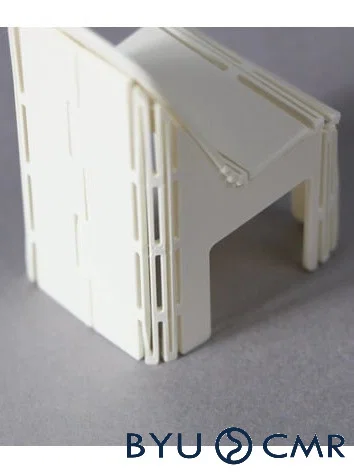

Nhỏ một giọt nhỏ keo siêu dính vào các vị trí được đánh dấu bằng mũi tên đỏ. Bắt đầu bằng việc dán phần lưng ghế lại với nhau, sau đó dán ở mặt trong của ghế.

Bên mình cũng dùng băng keo dán ở mặt ngoài ghế để giữ cố định trong lúc dán và trong khi chờ keo khô.

Thông tin kỹ thuật

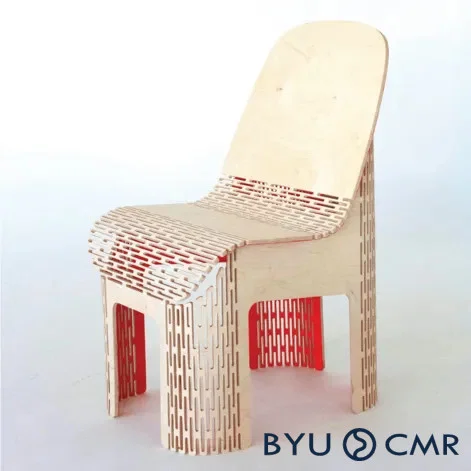

Chiếc ghế này là mô hình tỉ lệ của Reversible Single-Sheet LET Array Chair. Nghiên cứu liên quan có thể xem tại đây:

Parkinson, Bethany, et al. "Techniques for Designing Stable Flat-Foldable Wood Furniture." International Design Engineering Technical Conferences and Computers and Information in Engineering Conference. Vol. 86281. American Society of Mechanical Engineers, 2022. https://asmedigitalcollection.asme.org/IDETC-CIE/proceedings/IDETC-CIE2022/86281/V007T07A067/1150616

Ames, D. C. (2021). Laser forming of compliant mechanisms and flat-foldable furniture (Order No. 29003693). Available from ProQuest Dissertations & Theses Global. (2637681352). Retrieved from https://byu.idm.oclc.org/login/?url=https://www.proquest.com/dissertations-theses/laser-forming-compliant-mechanisms-flat-foldable/docview/2637681352/se-2

Để tìm hiểu thêm về compliant mechanisms nói chung, bạn có thể xem website BYU Compliant Mechanisms and Robotics (CMR) hoặc các cuốn sách sau: Compliant Mechanisms, Handbook of Compliant Mechanisms. Ngoài ra, theo dõi tụi mình trên Instagram @byucmr hoặc Facebook @Compliant Mechanisms and Robotics Group.

Tìm hiểu thêm

Thiết kế này được phát triển bởi Compliant Mechanisms Research Group (CMR) thuộc Brigham Young University (BYU). Theo dõi tụi mình tại @byucmr trên Instagram hoặc ghé website BYU Compliant Mechanisms Research (CMR) để tìm hiểu thêm về compliant mechanisms.

Xem https://rdcu.be/dnHx0 để đọc một bài trên Nature Communications nói về cách và lý do tụi mình chia sẻ các tài nguyên maker này.

Sở hữu trí tuệ

Các file in 3D tải về được cung cấp ở đây có thể được dùng, chỉnh sửa và sử dụng cho mục đích phi thương mại. Nếu muốn cấp phép công nghệ này cho các ứng dụng thương mại, vui lòng liên hệ:

BYU Technology Transfer Office

3760 Harold B. Lee Library

Brigham Young University

Provo, UT 84602

Phone: (801) 422-6266

https://techtransfer.byu.edu/contact.
