Harmonic drive (in tại chỗ - print in place)

Tác giả eveve05_310707

Lượt tải
432
Lượt thích
102
Lượt coi
4.253
Tải tất cả (.zip)· 3 file · 10,4 MB· 10,4 MB

File 3 10,4 MB

  • raised_harmonic_drive_print_in_place_1776510268.stlSTL · 2 MB
  • flat_harmonic_drive_print_in_place_1776510269.stlSTL · 2 MB
  • flat_harmonic_drive_print_in_place_0.2mm_PETG_MINI_1h51m_1776510270.gcodeGCODE · 6,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#309175
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình chỉ test với PET-G, PLA có thể sẽ không đủ dẻo.

Có lỗ để cắm chìa Allen 6mm.

Bản model “raised” có 2 phần nhỏ được nâng lên cao hơn 0.6mm so với phần còn lại. In khác màu sẽ cho hiệu ứng đẹp nhất.

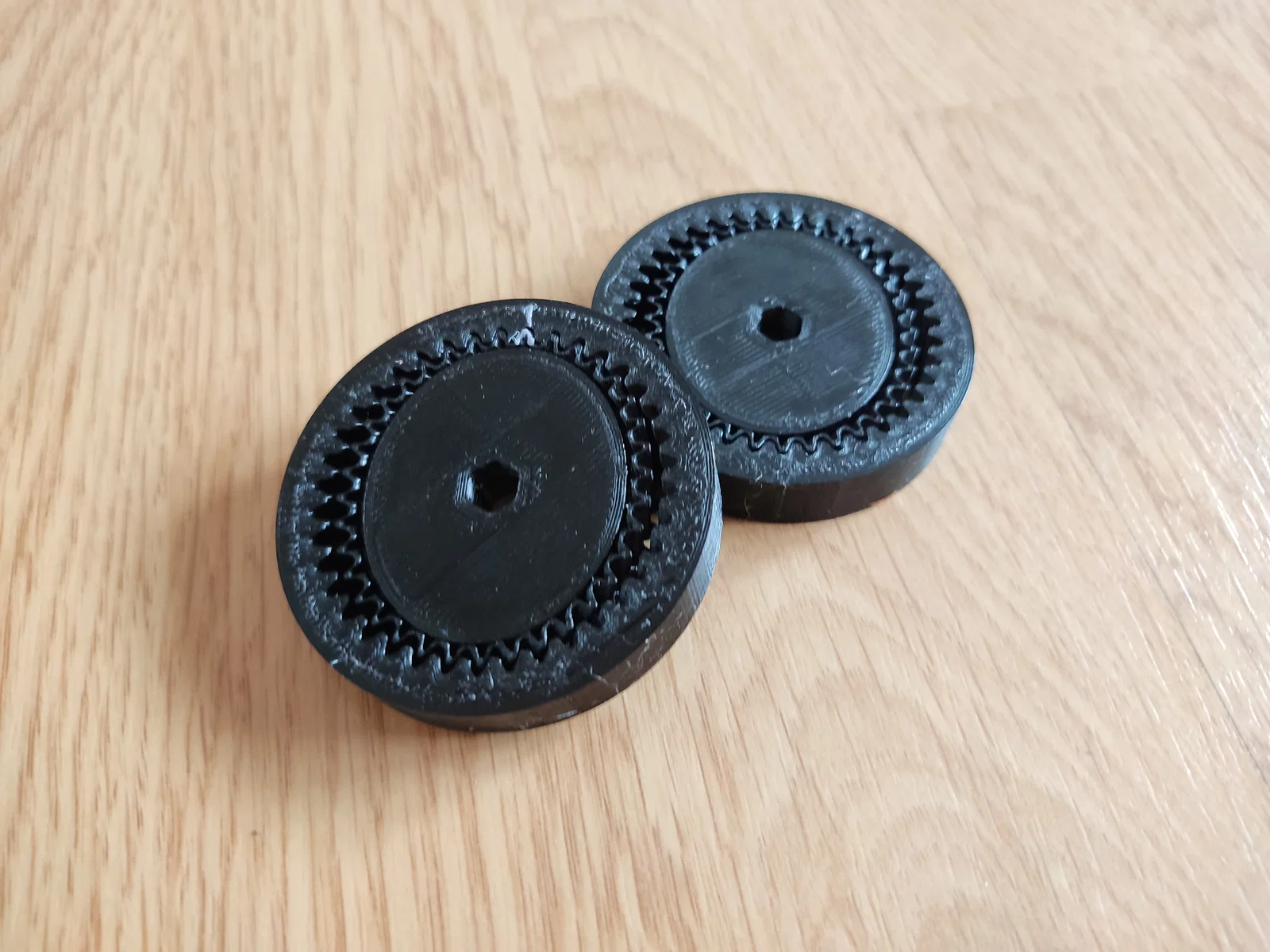

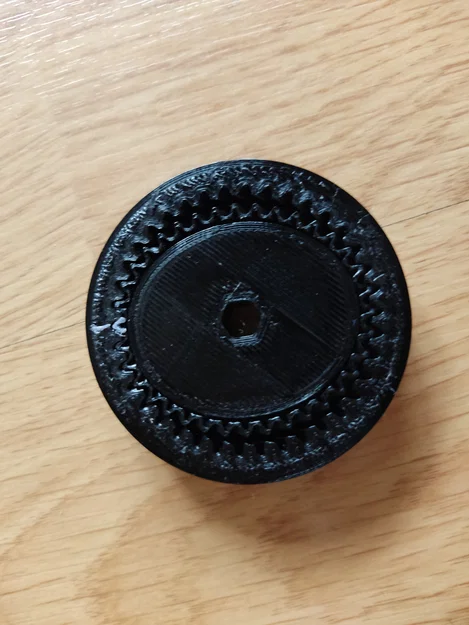

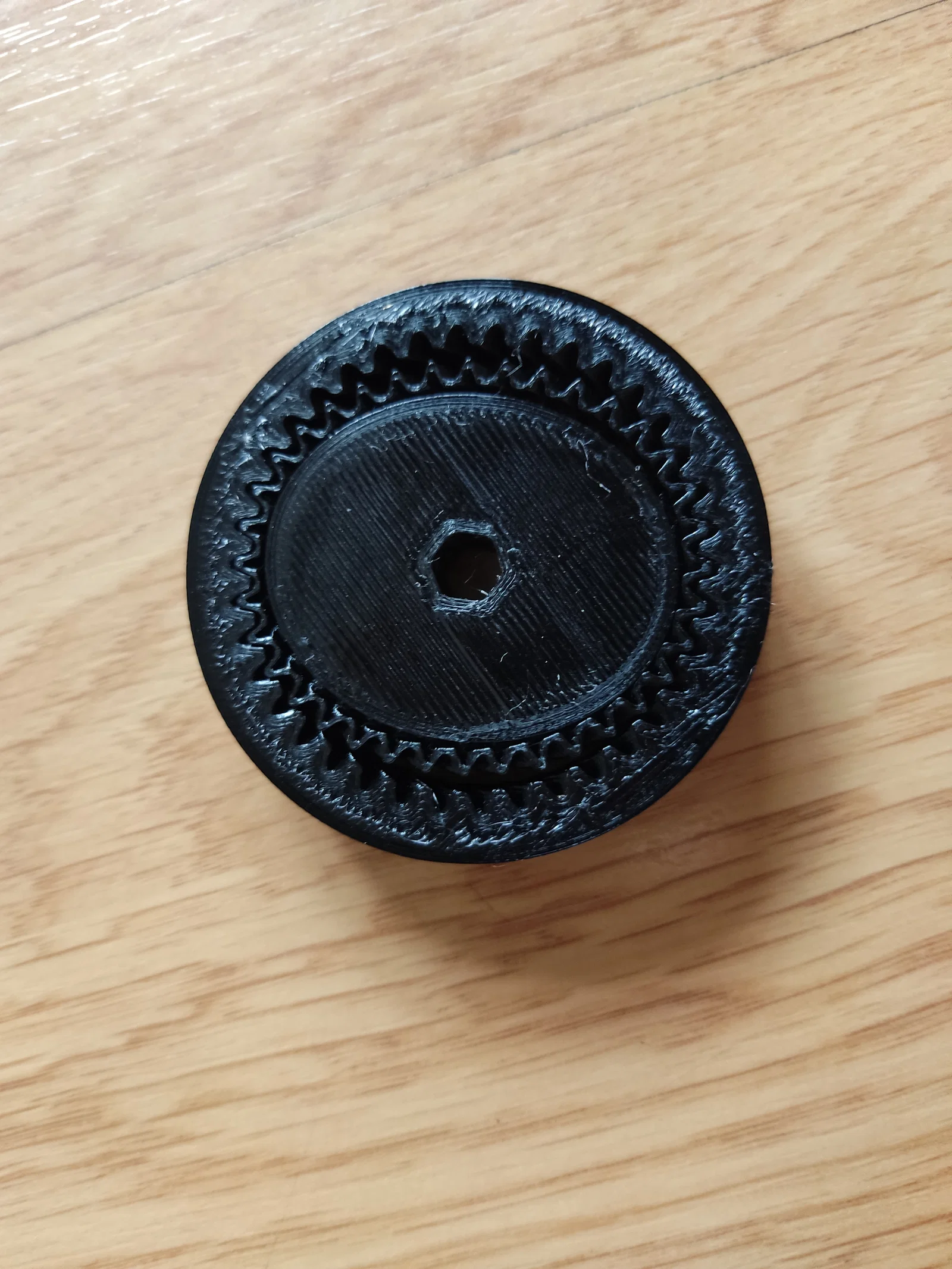

Bộ harmonic drive này gồm 3 phần: vòng ngoài (outer ring), bánh răng dẻo ở giữa (middle flexible gear), và bộ tạo sóng elip bên trong (inner wave generator — video gọi vậy, mà mình vẫn thấy như phép thuật).

Vòng ngoài có 38 răng, còn bánh răng dẻo có 36 răng. Phần elip bên trong làm cho các bánh răng ăn khớp ở 2 điểm. Khi xoay wave generator, 2 điểm ăn khớp sẽ chạy quanh và làm bánh răng dẻo quay lệch 2 răng mỗi vòng quay của wave generator.

Coi thêm Ẩn bớt

Thông số in

Định dạng
gcodestl
Số file mô hình
3
Tổng dung lượng
10,4 MB
File lớn nhất
6,3 MB
