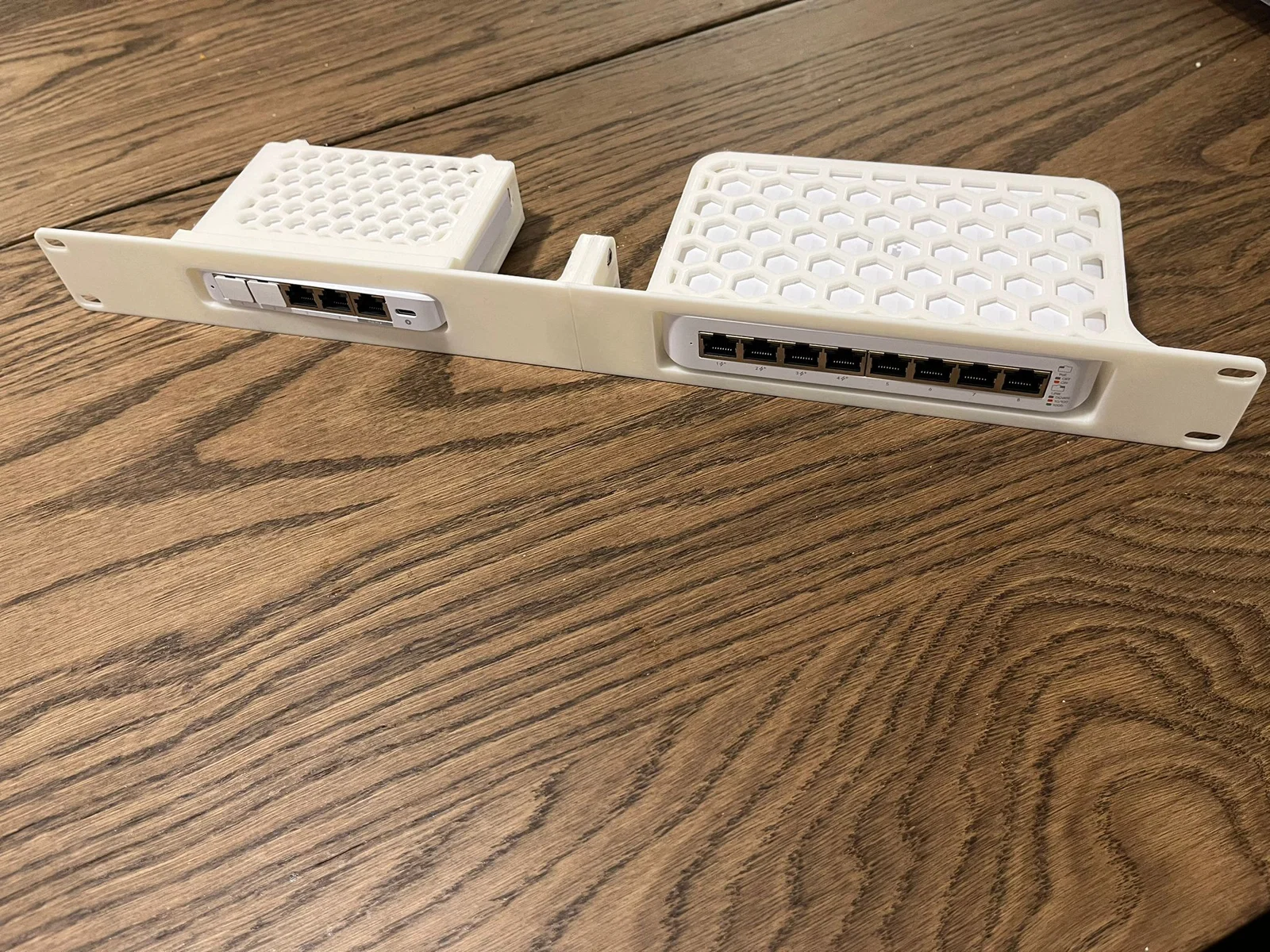

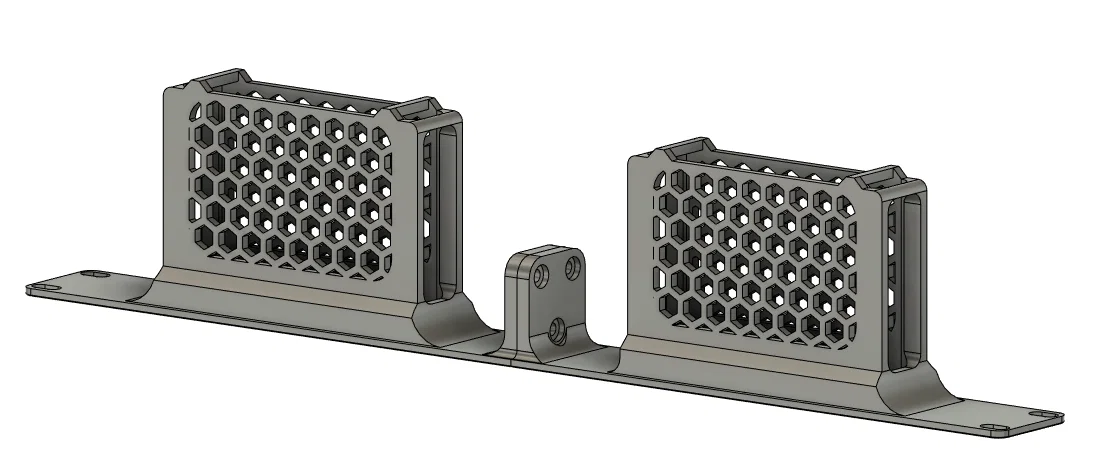

Giá đỡ rack 19-inch dạng modular, gồm 2 phần, dành cho Ubiquiti Unifi USW-Flex-Mini 2.5G 5 phiên bản mới.

Bộ gá này nằm trong hệ thống giá đỡ rack 19-inch modular do mình thiết kế, anh/chị có thể phối và thay đổi các module với những loại mount khác. Xem các mẫu của mình tại đây để tìm thêm các module mount 19-inch khác.

Linh kiện

  • 3x ốc M5 (kích thước tối thiểu: 12mm, khuyến nghị: 16mm).
  • 3x ê-cu lục giác M5.

Lắp ráp

LƯU Ý: Các module dùng trong hướng dẫn này chỉ mang tính minh hoạ, và mình dùng cho cả series. Có thể sẽ không hoàn toàn giống đúng các file anh/chị tải ở trang này.

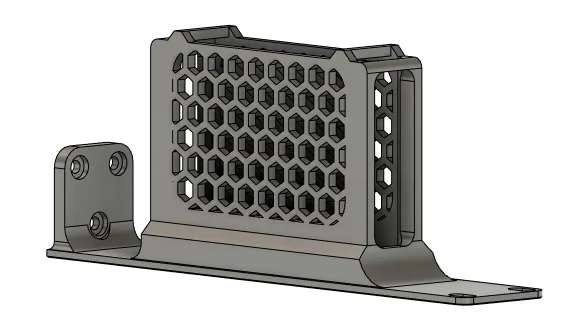

  • Để lắp, hãy luồn 3 con ốc vào module Right.

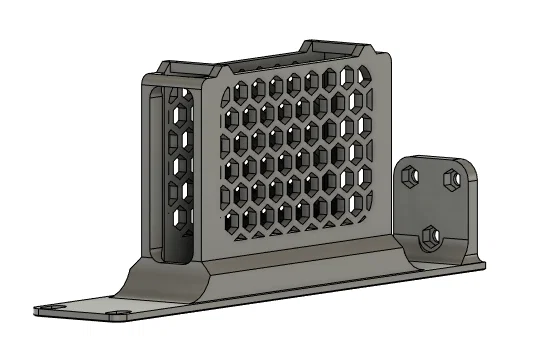

  • Sau đó canh thẳng và ghép với module Left.

  • Tiếp theo, gắn ê-cu lục giác vào các con ốc, rồi dùng tua vít hoặc lục giác (allen key).

  • Siết ốc đến khi bắt đầu thấy nặng tay và ê-cu đã nằm chắc đúng vị trí. Xong rồi là có thể lắp bộ gá lên rack.

Lắp switch

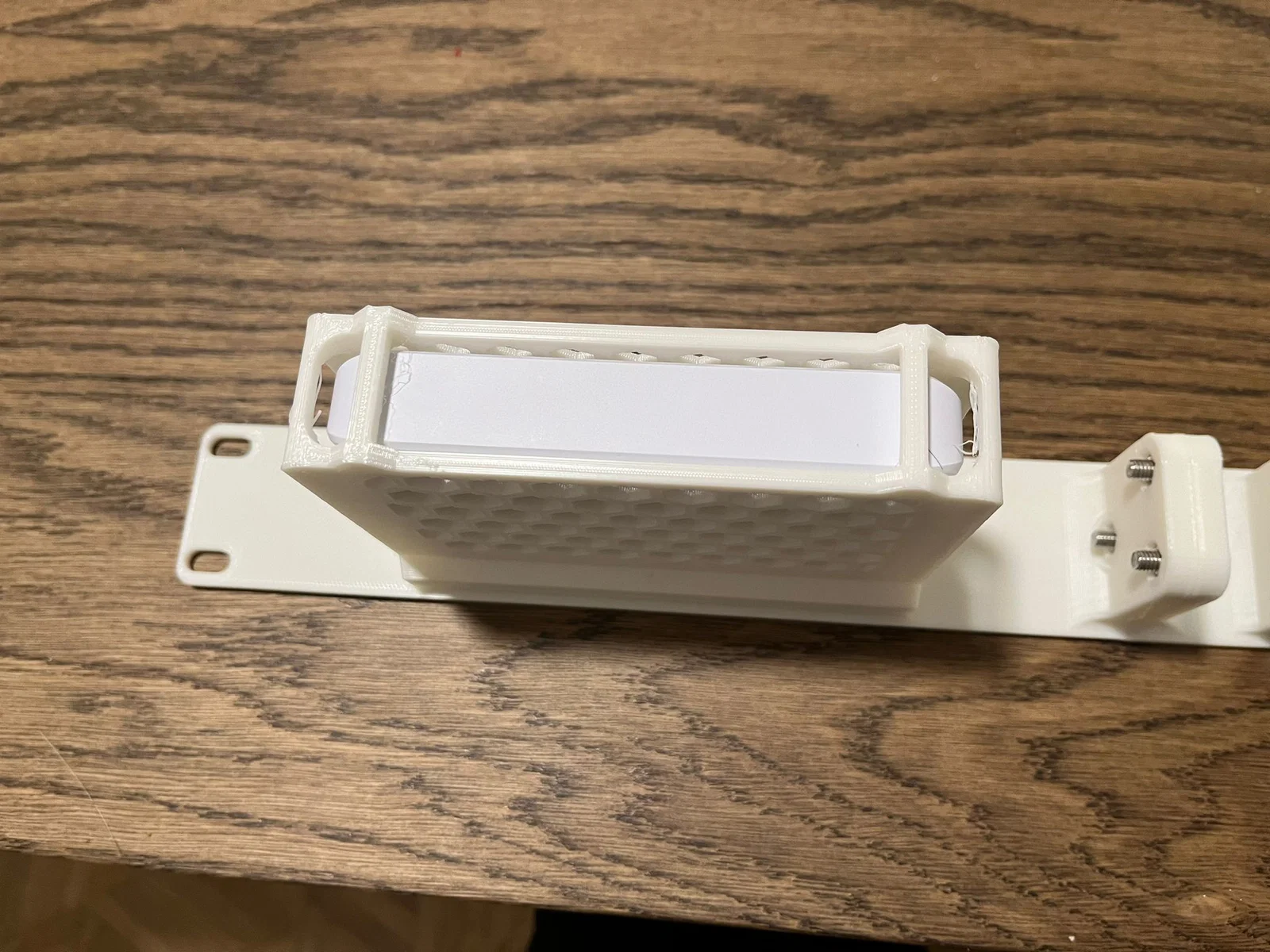

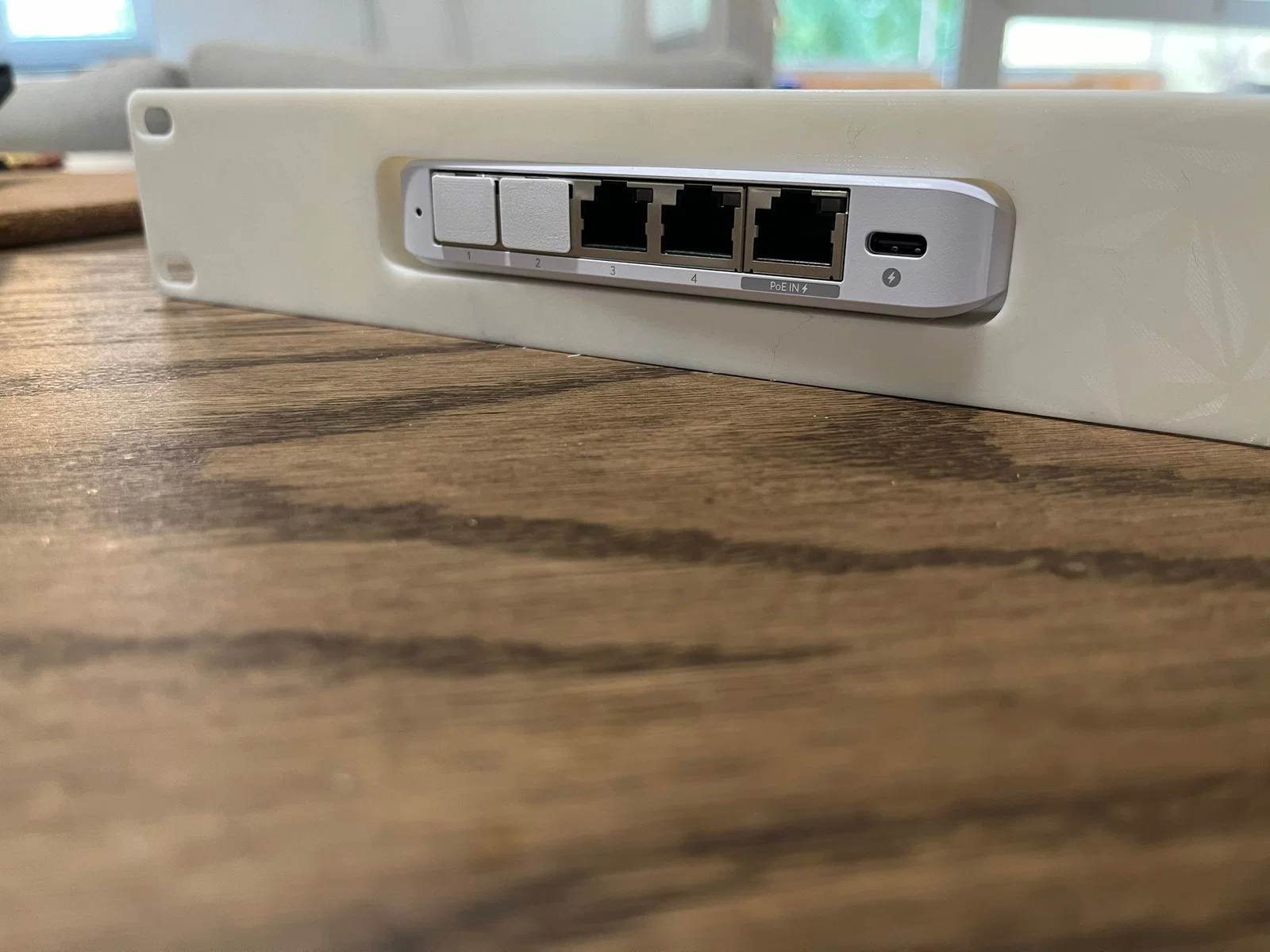

Để gắn switch vào bộ gá này, chỉ cần trượt vào. Nhưng khi chạm tới phần chân cao su ở mặt dưới, hãy ấn nhẹ để chân cao su nén lại và lọt vào trong bộ gá; sau đó switch sẽ trượt vào hết và được giữ chắc tại chỗ.

Anh/chị thích các mẫu của mình không? Cân nhắc mời mình một ly cà phê nha ;)

Cài đặt in (Print Settings)

Hãng máy in:

Anycubic

Máy in:

Custom Mega X

Rafts:

Không quan trọng.

Supports:

Không.

Độ phân giải (Resolution):

0.2 hoặc 0.24

Infill:

20% hoặc hơn

Filament:

PLA+/PETG/ABS/ASA/Nylon
