Case Corne Wireless - Hỗ trợ switch MX và Low-Profile

Mình cực kỳ thích thiết kế gốc nhưng nó lại chưa hoàn hảo cho chiếc Corne Wireless của mình. Thế nên, mình đã tạo ra vài biến thể layout 6 cột để đáp ứng nhu cầu của bản thân cũng như của mọi người.

Cập nhật

• v1.1 (04/11/2024) - Thêm nhiều biến thể mới. Mọi người hãy kiểm tra các thư mục STEP v1.1 và STL v1.1 nhé.
  • Thêm các mẫu mỏng (thin) cho cả switch MX và Choc. Chúng tương tự thiết kế gốc của Void và có thể dùng với mọi loại PCB Corne v3 hiện nay.
  • Di chuyển lỗ cắm MCU lên phía trên với thiết kế dạng vòm, rất tiện nếu anh em thích dùng mill-max sockets để gắn linh kiện.
  • Thêm các biến thể có độ nghiêng (tented) cho bản low profile.

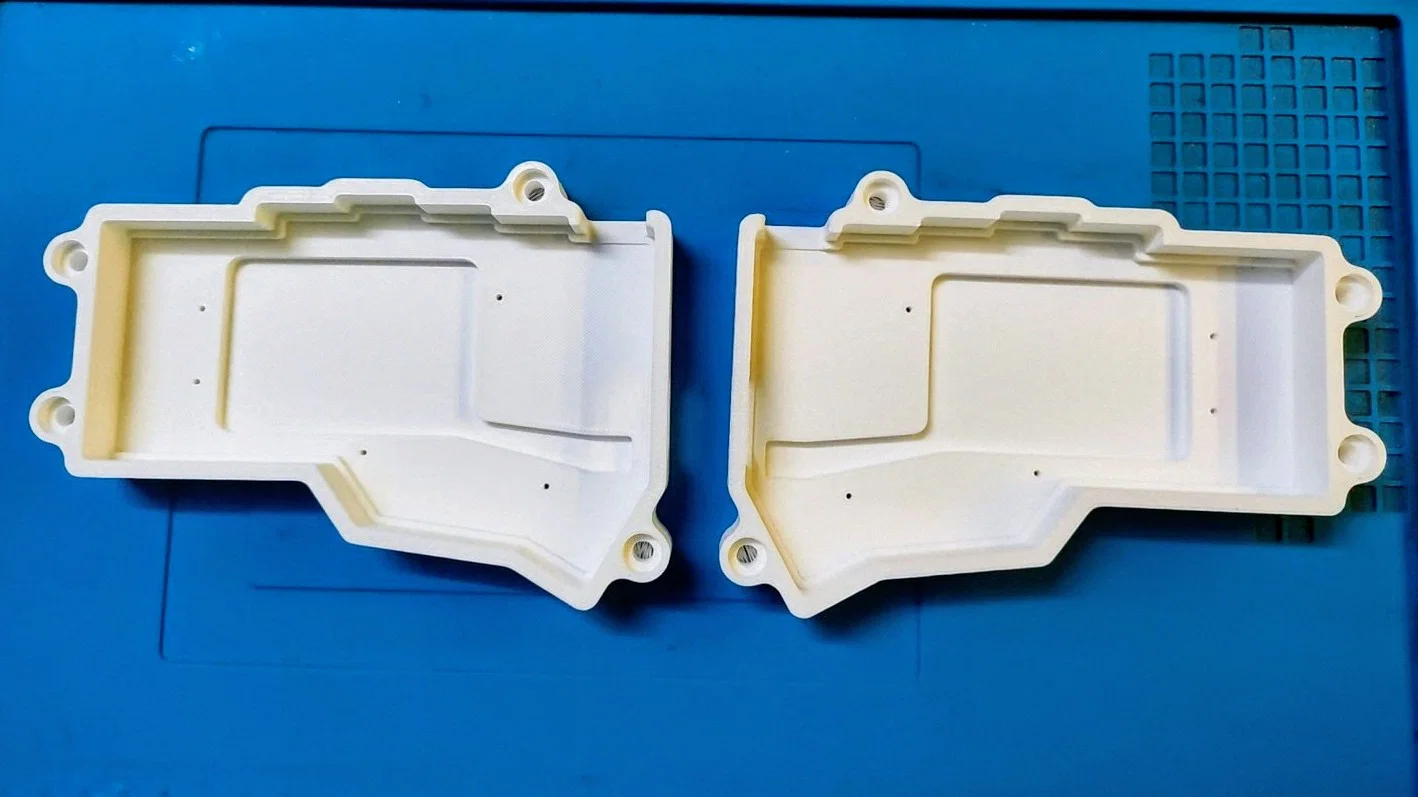

  • Thêm phần đế dạng đặc (filled) và dạng hoa văn (pattern) cho tất cả các biến thể.
• v1 (16/10/2024) - Bản phát hành đầu tiên
  • mx_tented_pattern - Dành cho MX, có hỗ trợ tạo độ nghiêng.
  • mx_tented_filled - Tương tự như trên nhưng đế đặc, tạo kiểu hoa văn tổ ong ở mặt dưới.
  • mx_non-tented_pattern - Dành cho MX, không có độ nghiêng.
  • mx_non-tented_filled - Tương tự như trên nhưng đế đặc.
  • lp_pattern - Low profile, có không gian chứa pin dày 4mm ở dưới đáy.
  • lp_filled - Tương tự như trên nhưng đế đặc.
  • lp_thin - Low profile siêu mỏng, không có chỗ để pin ở đáy mà phải đặt pin dưới MCU giống như bàn phím Typeractive Corne.

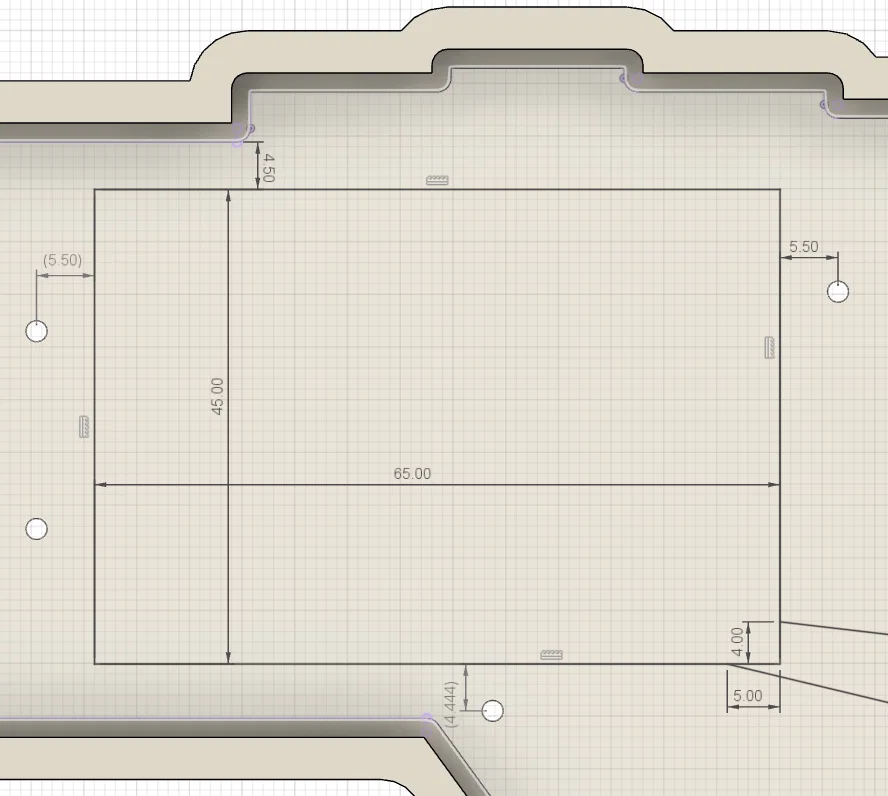

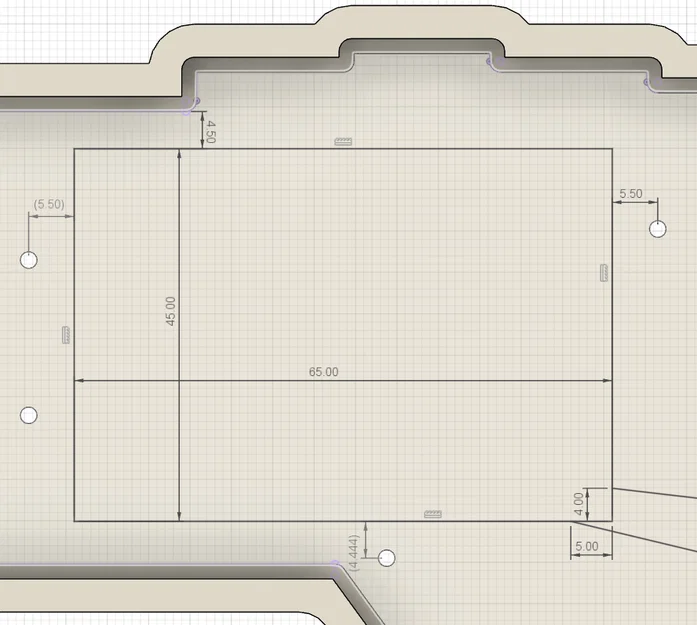

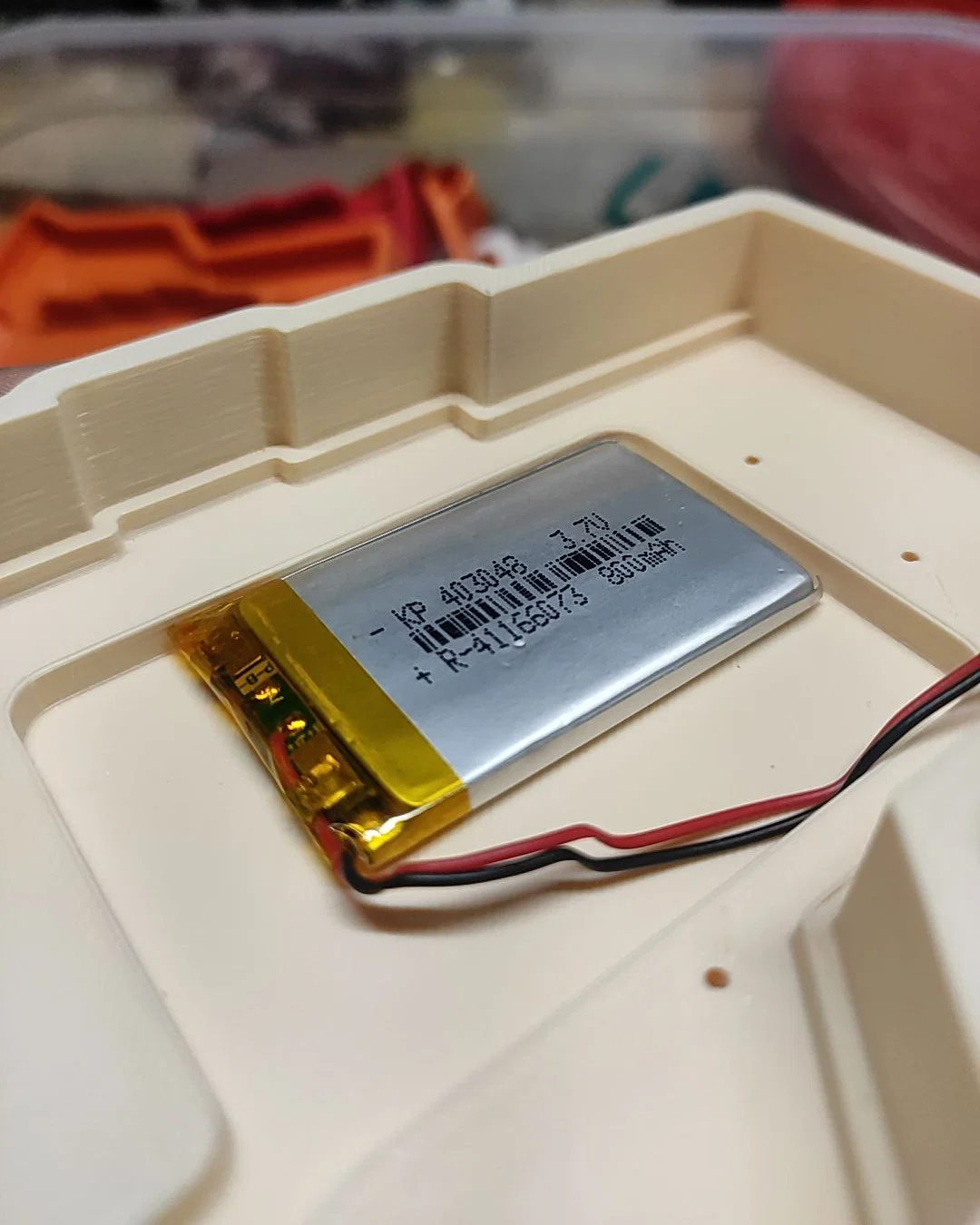

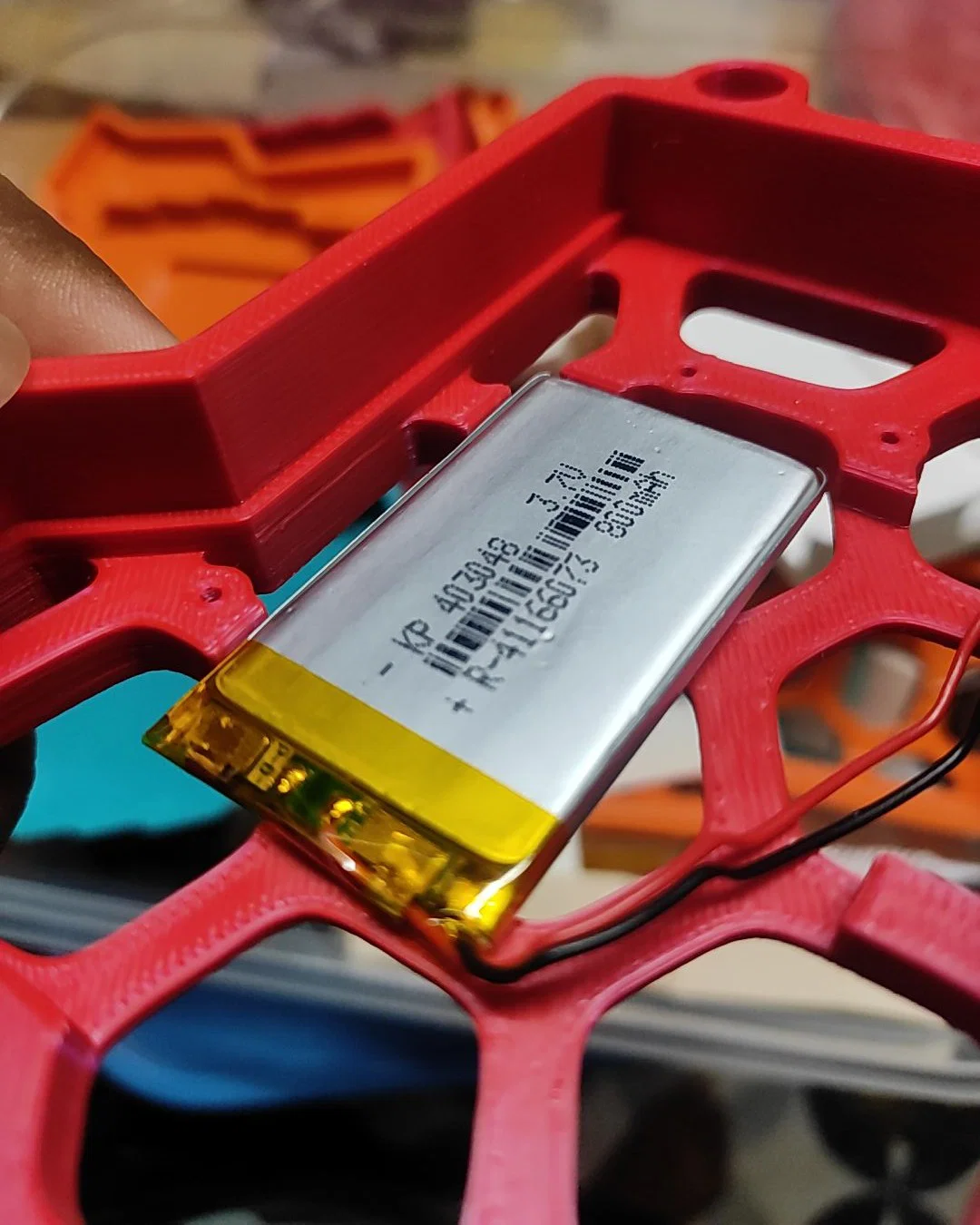

Tất cả các biến thể không phải loại mỏng (non-thin) đều có chỗ cho pin dày ≤4mm ở dưới đáy. Các biến thể mỏng (thin) thì tương tự thiết kế case gốc của Void, tức là pin sẽ được đặt dưới MCU giống như trên typeractive corne.

Hãy xem phần Sự khác biệt của bản remix so với bản gốc ở phía dưới để biết thêm chi tiết về các thay đổi nhé.
