VOID9 Macropad - Bàn phím phụ 3x3 Handwired
Khám phá VOID9 Macropad, chiếc bàn phím 3x3 đi dây thủ công sử dụng Pro Micro làm bộ điều khiển. Dự án bao gồm các tùy chọn vỏ phẳng hoặc nghiêng, đi kèm hướng dẫn chi tiết và danh sách linh kiện cần thiết cho việc tự lắp ráp tại nhà.
Mô tả

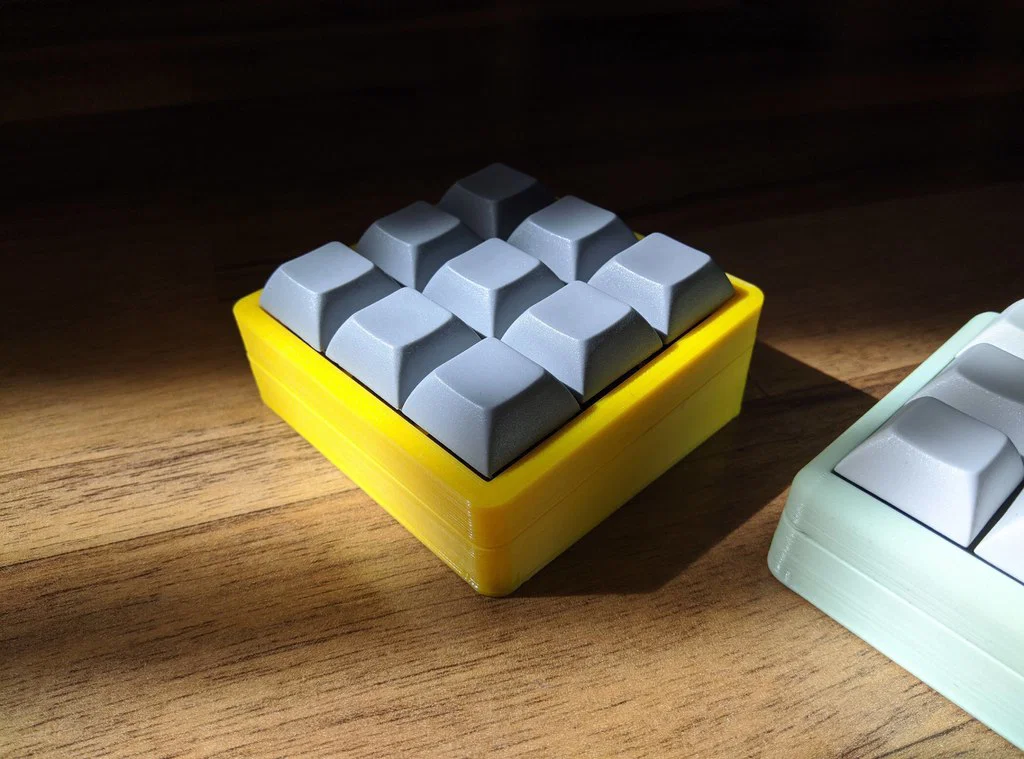

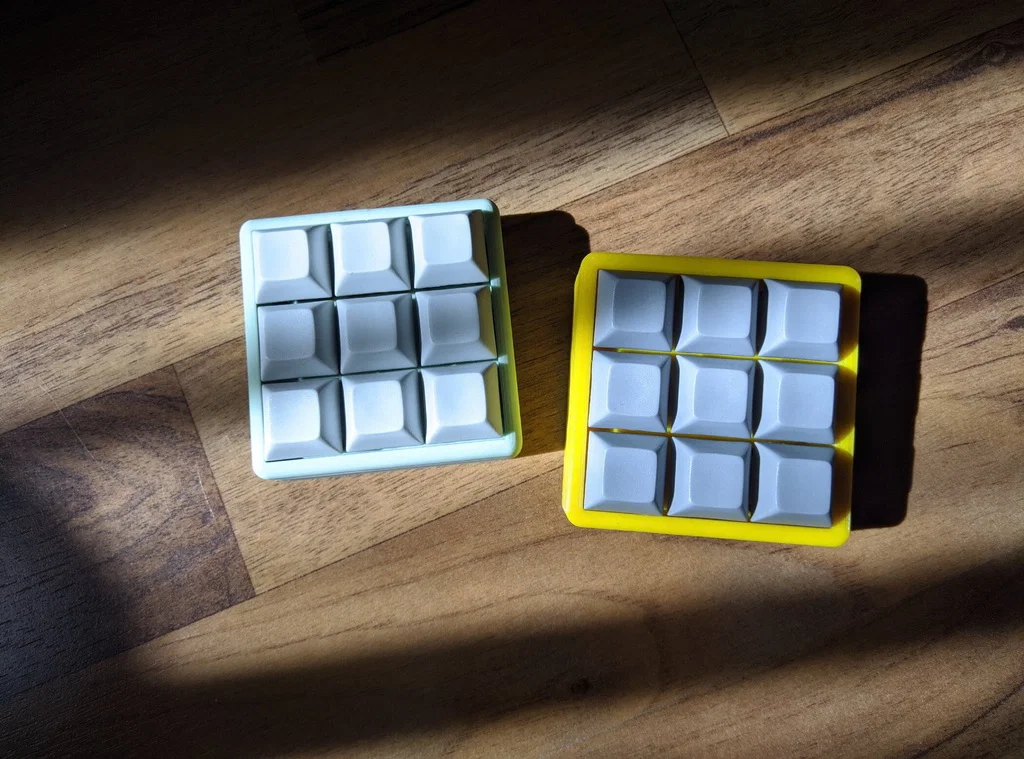

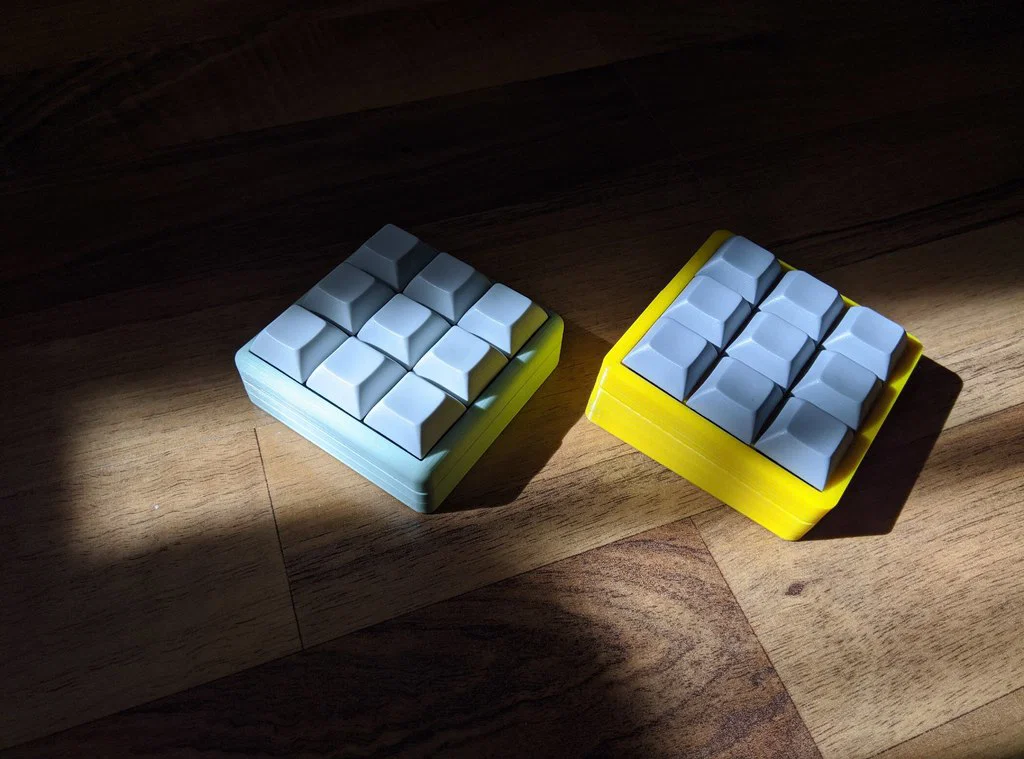

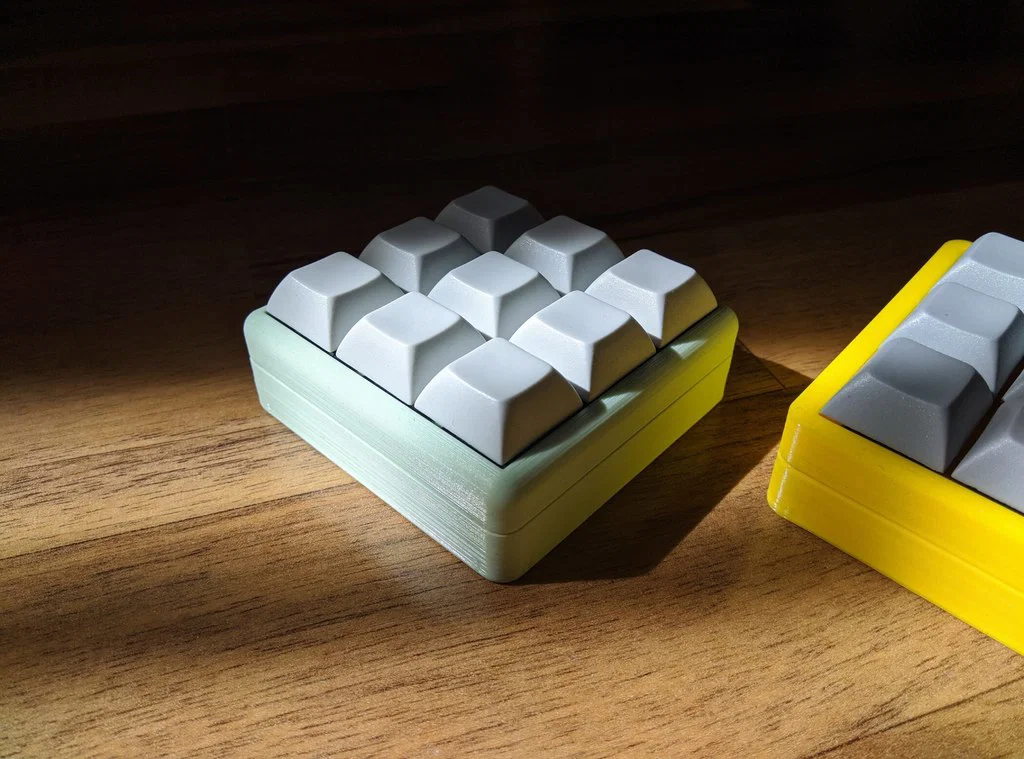

VOID9 Macropad là một chiếc bàn phím phụ 3x3 được đi dây thủ công (handwired), sử dụng board Pro Micro làm bộ điều khiển.

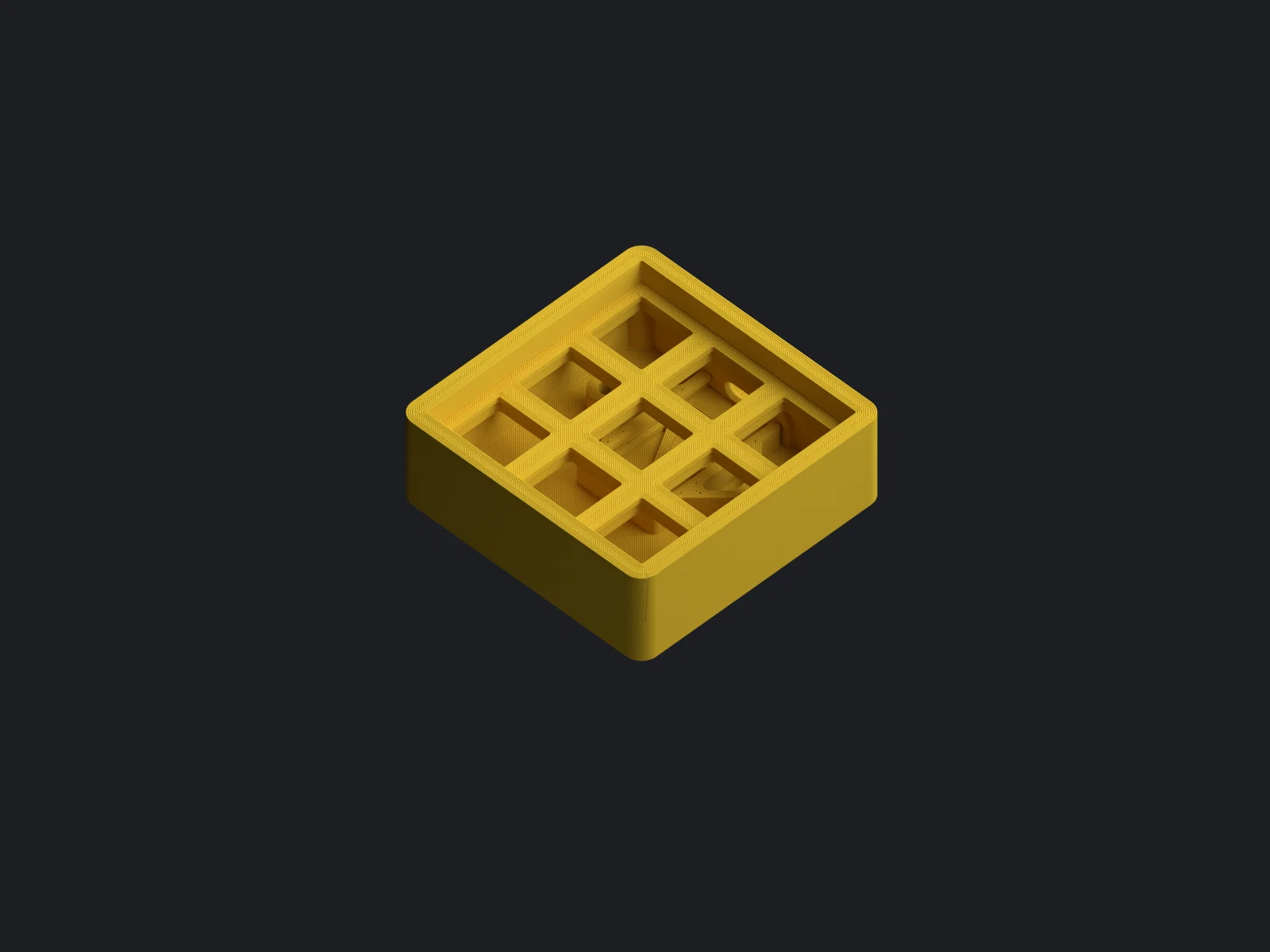

Tôi có đi kèm hai phiên bản cho phần vỏ trên: một loại phẳng và một loại được bo cạnh 4mm. Tương tự, phần vỏ dưới cũng có hai phiên bản: một loại phẳng và một loại được thiết kế nghiêng 5 độ.
Hướng dẫn đi dây (Handwiring guide)
Tôi đã soạn một hướng dẫn đi dây rất trực quan cho chiếc macropad này. Bạn có thể áp dụng các nguyên tắc tương tự cho những dự án lớn hơn như VOID40.
Danh sách linh kiện (BOM) bản Redux
- 6 x ốc cấy nhiệt (heat inserts) M2x3x3.5 OD (aliexpress)
- 4 x ốc lục giác M2x10 (aliexpress)
- 2 x ốc vít chìm M2x6 (aliexpress)
Danh sách linh kiện (BOM) bản v1
- 4 x ốc lục giác M3x10 (tme.eu/aliexpress)
- Keo nến (hotglue)
Kho lưu trữ STL / QMK
Các tệp tin cũng được lưu trữ trên Github, bao gồm firmware đã biên dịch sẵn và một bản QMK fork có chứa sơ đồ phím cơ bản cùng hỗ trợ thử nghiệm cho VIA Configurator. Bạn có thể xem thêm thông tin tại đây.
Các bản cập nhật
- 31.01.2024 - Bổ sung các mẫu .step cho bản Redux
- 14.06.2023 - Bổ sung các mẫu Redux, giá đỡ bộ điều khiển mô-đun, phần cứng M2 và ốc cấy bằng đồng
- 14.04.2020 - Tăng nhẹ độ dày vách ngoài xung quanh các lỗ bắt ốc
- 16.03.2020 - Bổ sung bo góc bên trong
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
