VOID40 - Bàn phím cơ 40% Ortholinear

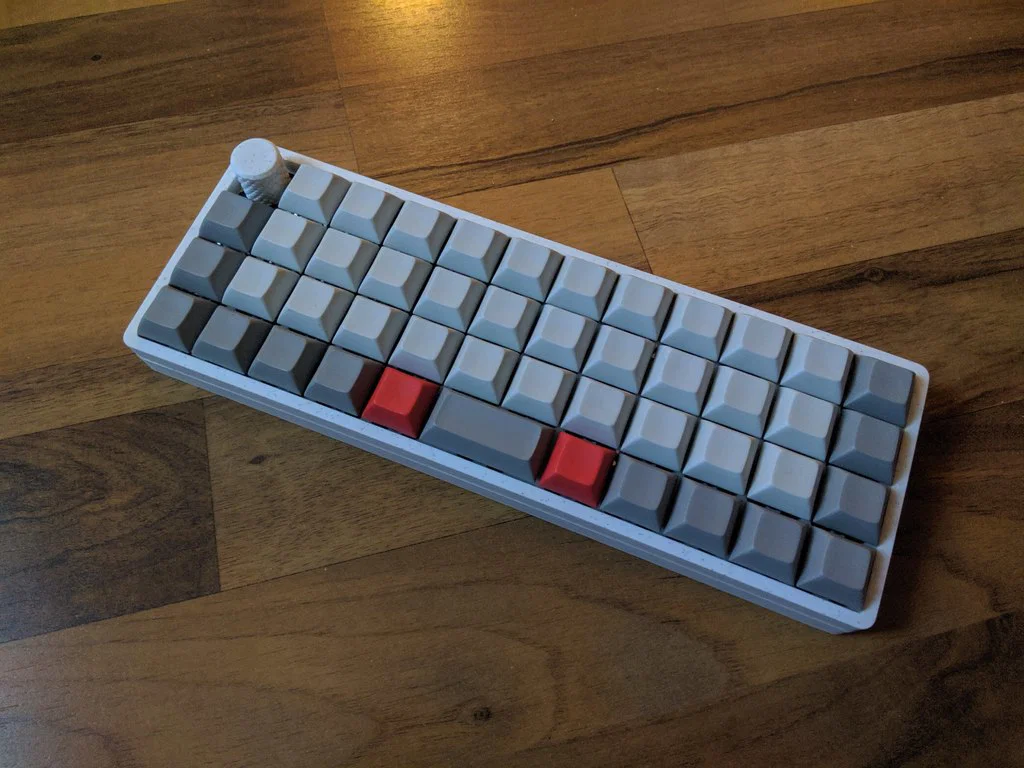

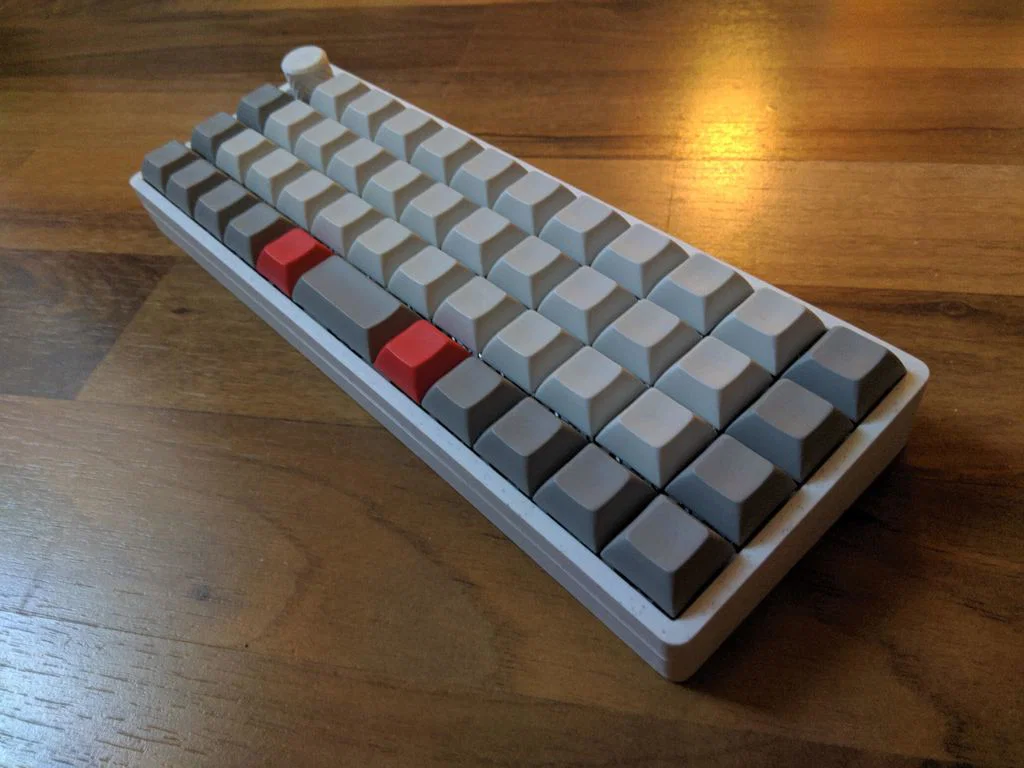

VOID40 là một mẫu bàn phím cơ 40% ortholinear được in 3D, đi dây thủ công (handwired) và sử dụng firmware QMK chạy trên bộ điều khiển Pro Micro.

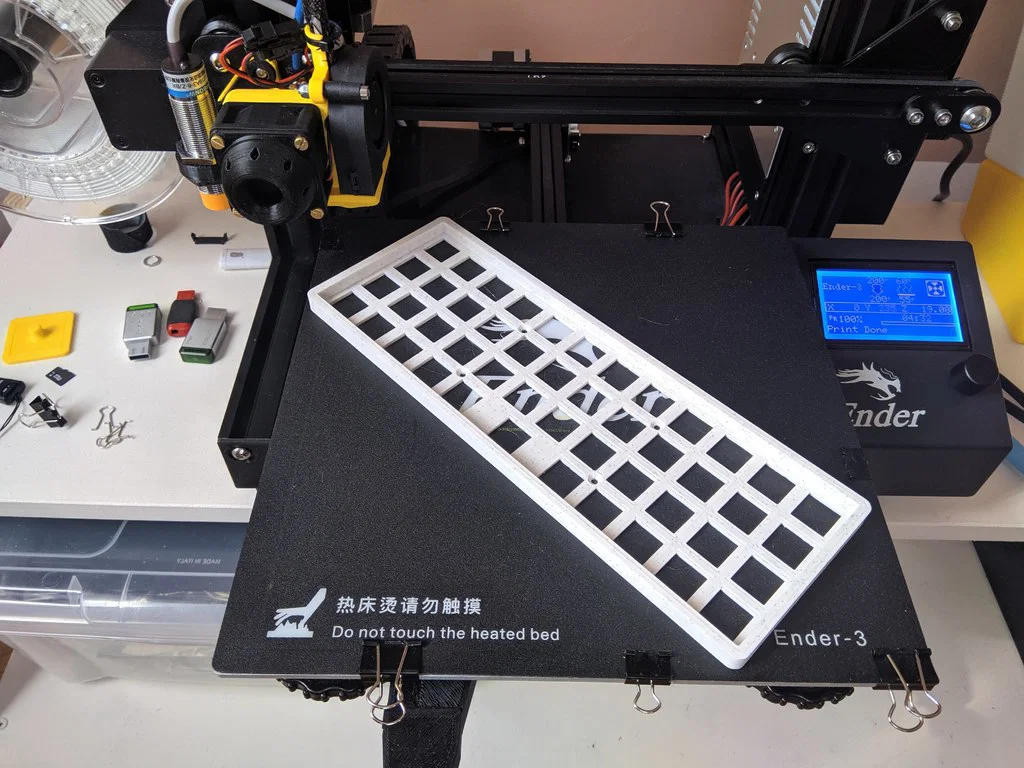

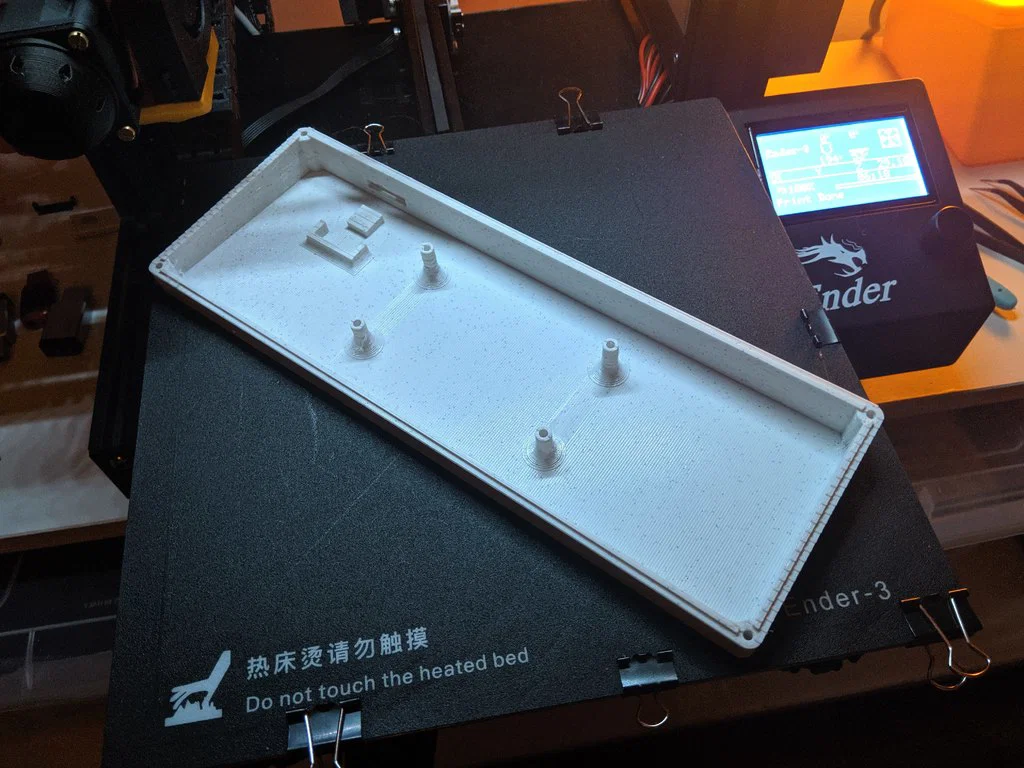

Phần vỏ được thiết kế để vừa với bàn in của máy Ender 3 zin khi bạn xoay các chi tiết 45 độ và tắt phần skirt/brim trong cài đặt slicer.

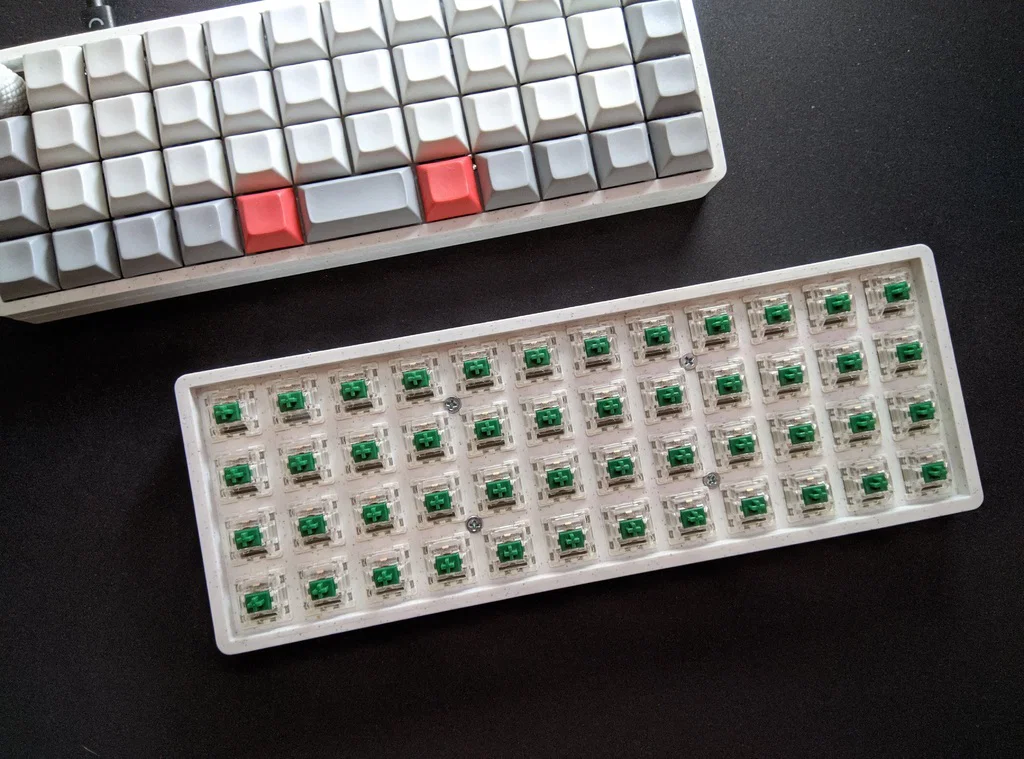

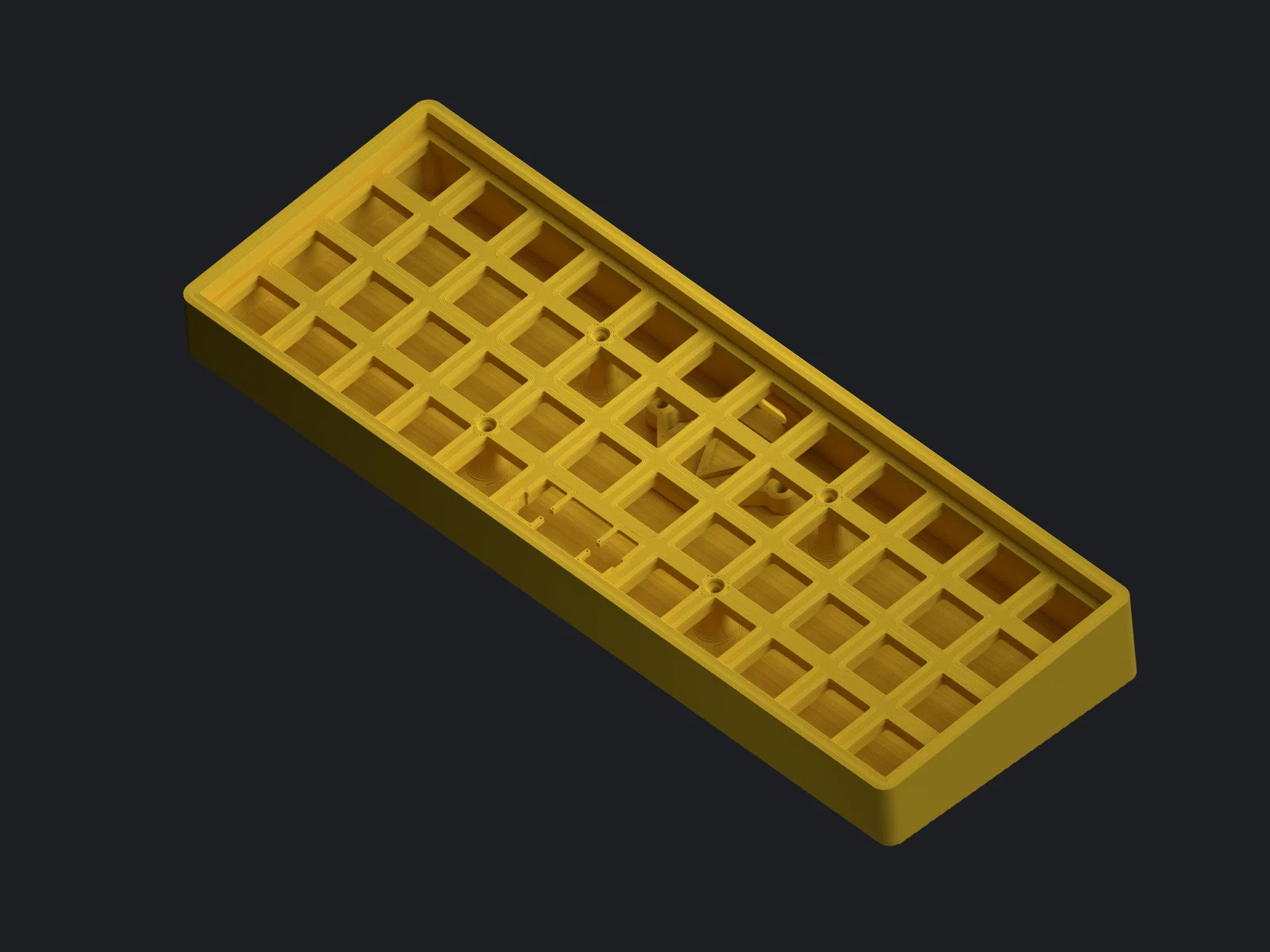

Bản thiết kế bao gồm 2 phiên bản cho vỏ trên: MIT và full grid.

Danh sách linh kiện Redux

• 10 x M2x3x3.5 OD heat inserts (aliexpress)
• 4 x M2x10 ốc đầu lục giác (aliexpress)
• 6 x M2x6 ốc vít âm đầu (aliexpress)

Danh sách linh kiện v1

• 4 x M3x10 ốc vít âm đầu xuyên qua phần vỏ trên (tme.eu/aliexpress)
• 4 x M3x10 ốc đầu lục giác (tme.eu/aliexpress)
• Keo nến

Link tải STL / QMK

Các tệp tin cũng được lưu trữ trên Github, đi kèm với firmware đã biên dịch sẵn và bản fork QMK bao gồm sơ đồ phím cơ bản cùng hỗ trợ thử nghiệm cho VIA Configurator. Xem thêm thông tin tại đây

Cập nhật

• 05.12.2024 - thêm mount cho Pi Pico, gỡ bỏ mount cho Xiao (do không đủ chân cắm).
• 31.01.2024 - thêm các mô hình .step cho bản Redux.
• 14.06.2023 - thêm các mô hình Redux, mount module cho controller, phần cứng M2 và brass insert.
• 14.04.2020 - tăng nhẹ độ dày thành ngoài xung quanh các lỗ bắt ốc.
• 16.03.2020 - thêm phần bo góc nhỏ bên trong.
• 14.03.2020 - điều chỉnh nhỏ các hướng dẫn bên trong để phần vỏ trên và dưới khớp hơn; tăng diện tích bề mặt lỗ bắt ốc cho phần vỏ trên.
