Mô tả

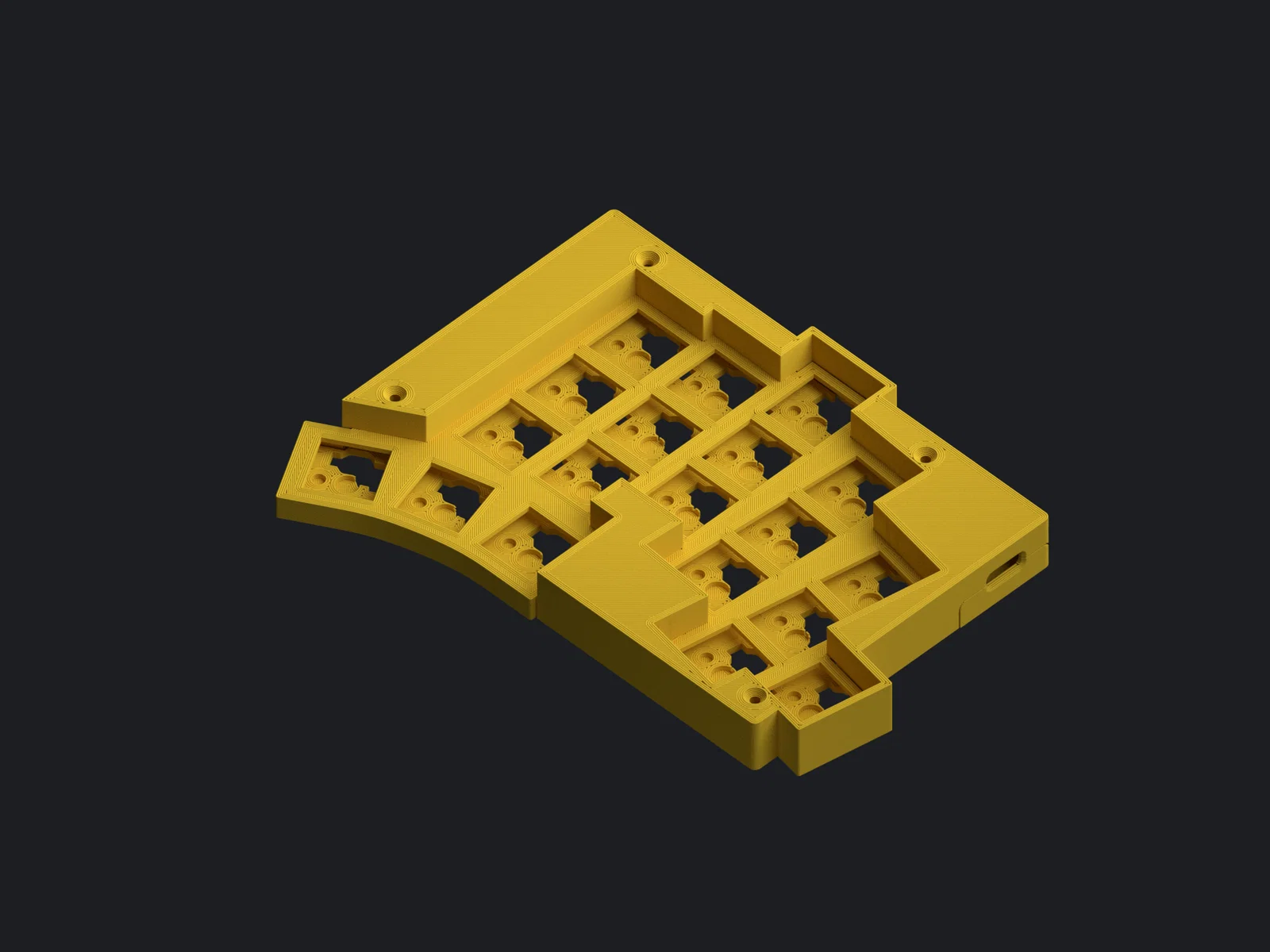

Case 3 phần cho TOTEM BLE/USB, đã được tinh chỉnh để in dễ dàng hơn trên các máy in FDM.

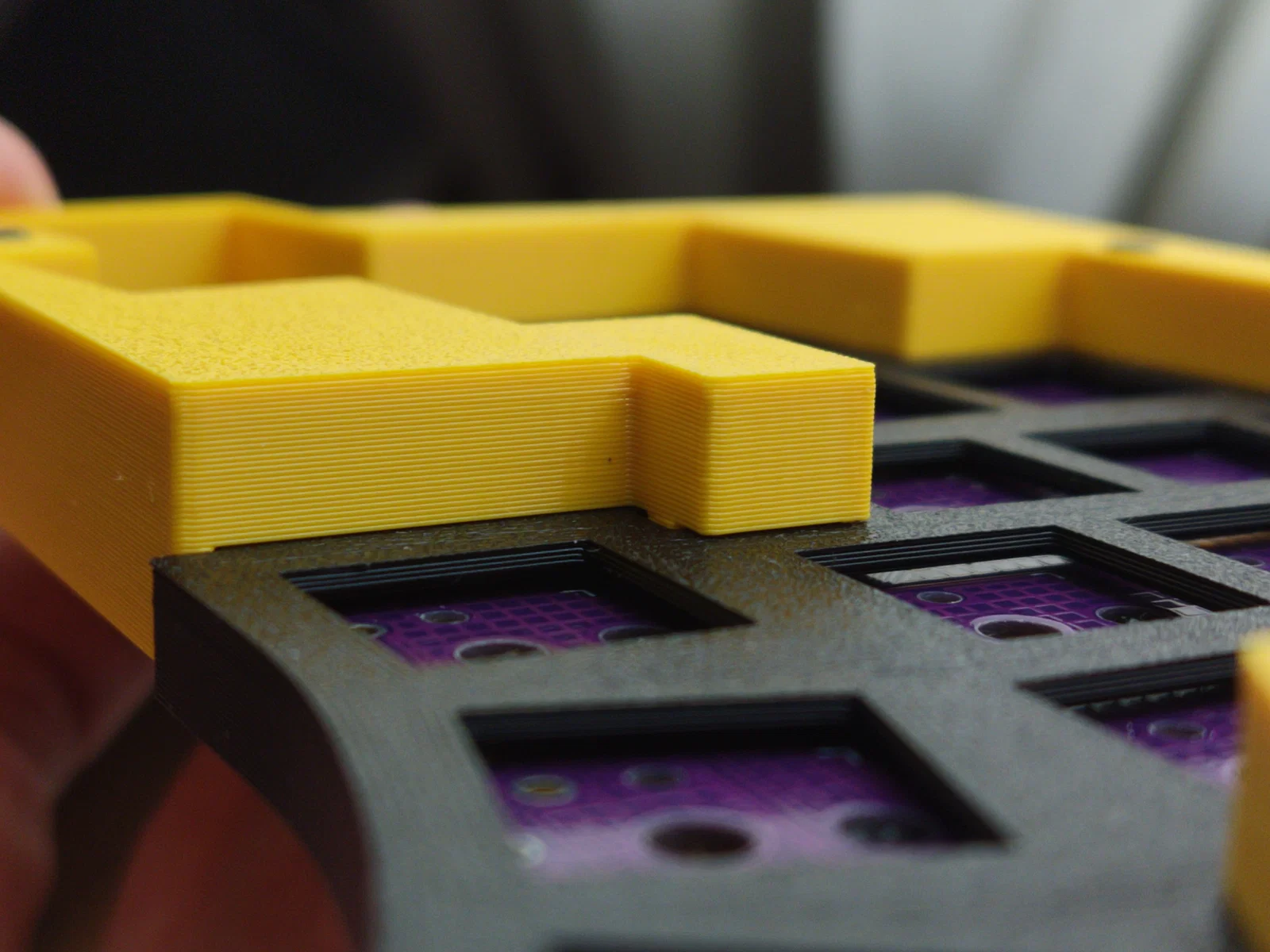

Các file gốc in cực kỳ sắc nét bằng công nghệ resin/SLS/MJF, nhưng với máy in FDM thì lại yêu cầu support, dẫn đến chất lượng bản in bị giảm sút. Điều này làm cho phần đáy và mặt trên không khớp với PCB của bàn phím, hoặc làm bề mặt lắp switch bị xấu đi.
Phiên bản đã qua chỉnh sửa này nhằm mục đích "khắc phục" vấn đề đó: cả ba phần đều có thể in mà không cần support và cho kết quả rất tốt.

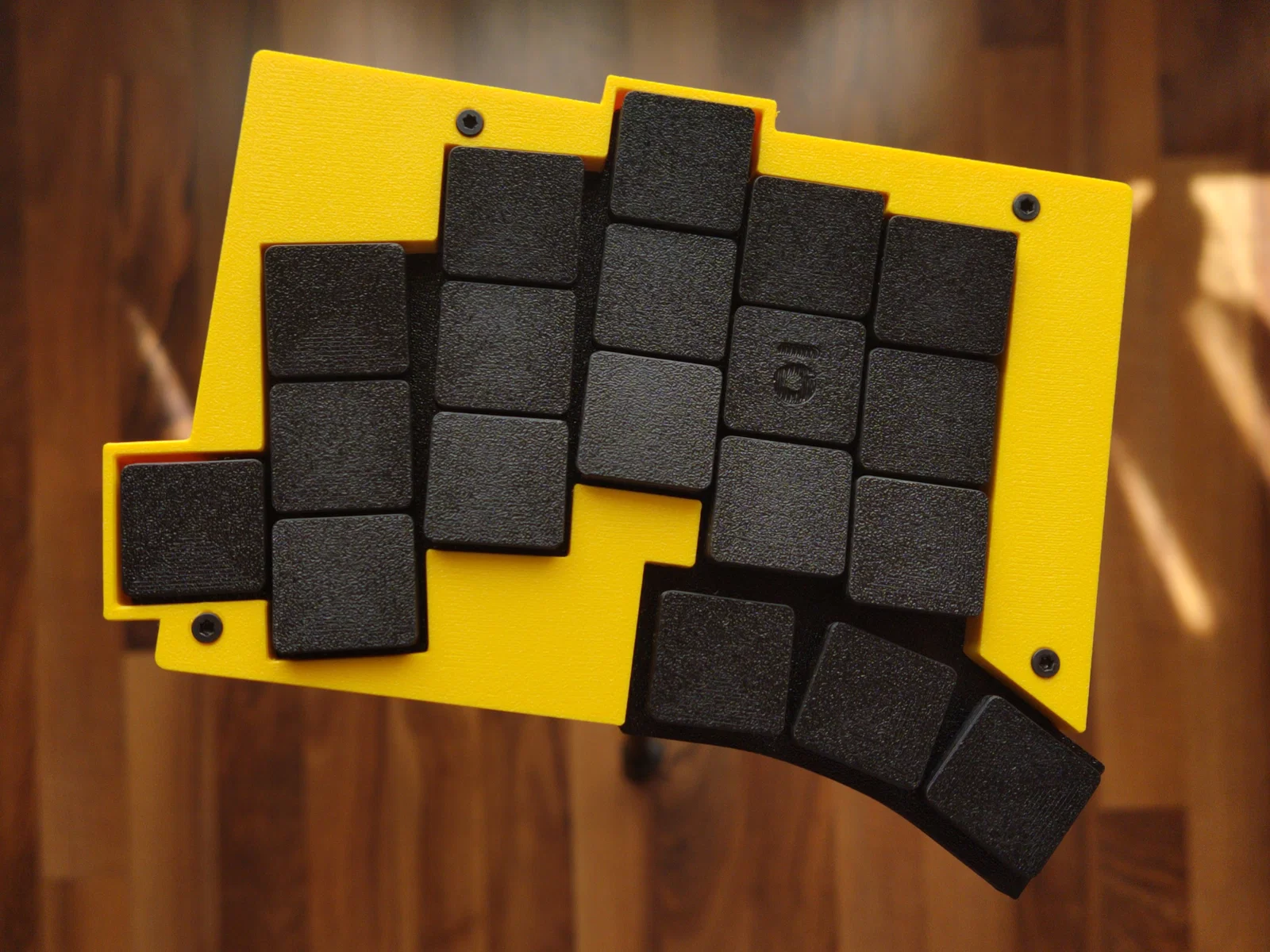

Tổng thể chiếc case rất chắc chắn khi lắp ráp xong, và nó cực kỳ hợp khi đi cùng với bộ keycap MOTE choc low-profile tối giản của eiga.
Hướng dẫn build chi tiết cho TOTEM cũng như danh sách linh kiện (BOM) và phần cứng cần thiết để cố định các bộ phận in có sẵn tại GEIST's github.
Cập nhật
-
12/12/24 - thêm file mặt đáy cho bản hàn switch, biến thể mặt trên dùng M2 insert
-
Mặt đáy cho BLE/USB với khe hở cho switch hàn.
-
Biến thể không logo cho phần mặt trên của BLE/USB, bỏ ốc vít mặt trên và thay bằng M2 heatset insert (8x 3.2mm OD, 3-4mm L, aliexpress; cần 8 ốc M2x8mm đầu bằng để lắp ráp, aliexpress) thay vì dùng standoff.
-
-
06/07/24 - thêm file cho phiên bản TOTEM dùng USB/TRRS.
-
23/05/24 - sửa lỗi độ dày thành không đồng nhất cho các phần mặt trên bên trái/phải.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 32
- Tổng dung lượng
- 63,2 MB
- File lớn nhất
- 6,4 MB
