Case bàn phím TOTEM-SHIFT Wireless BLE Redux Split Splay (Swappable Plate)

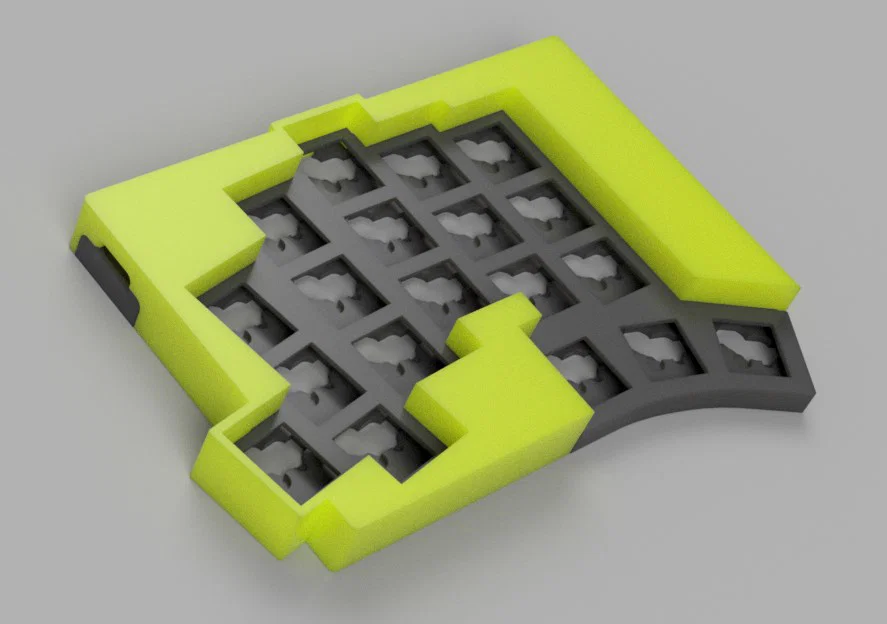

Case này được thiết kế cho TOTEM-SHIFT – một bàn phím split 38 phím dạng column-staggered, nguyên bản bởi GEIGEIGEIST.

Phiên bản TOTEM-SHIFT này hướng tới việc dùng được pin lớn hơn và nhấn mạnh các lựa chọn về phong cách nhờ top plate có thể thay, được giữ bằng nam châm. Thiết kế để dùng với SEEED XIAO BLE.

Mình remix từ mẫu rất hay Totem Redux của VOID và cũng lấy cảm hứng từ bản của BeeKeeb. Case này được làm để in bằng máy FDM, dù có thể in resin vẫn ổn, nhưng mình chưa test.

Bản hiện tại chỉ có top plate trơn (blank), nhưng sắp tới mình sẽ ra thêm các phiên bản khác, bao gồm cả bản multi-color.

Các thay đổi của mình như sau:

• Khoang phía trên khu vực diode lớn hơn để chứa pin lớn hơn, tối đa khoảng 7x15x42mm, dung lượng tới ~180 mAh.
• Bỏ toàn bộ lỗ trên nắp trên (top cover) để nhìn gọn gàng hơn và mở đường cho các thiết kế tương lai (motif nhiều màu sắp có).
• Thay các lỗ vít trên nắp trên bằng lỗ nam châm dạng âm (recessed) và crush tabs (để press-fit), giúp gắn bằng nam châm và thay plate dễ dàng (demo).
• Bỏ countersink ở đáy (bottom plate) để midplate được bắt vít vào bottom plate và hoạt động như cơ chế giữ nam châm, kèm với các lỗ chân (feet) dạng âm vì phần đó in FDM không đẹp.
• Bỏ nhu cầu dùng standoffs rời; mọi thứ được bắt vít hoặc ép trực tiếp vào nhựa để fit chặt.
• Bỏ các lỗ hông (side holes) ngoại trừ cổng USB-C vì đã bỏ cổng TRRS, còn nút reset và công tắc nguồn giờ được giấu dưới top cover.
• Chỉnh nhiều chi tiết nhỏ trong cụm lắp ráp và vẽ lại phần đáy để in FDM dễ hơn.
• Chỉnh chiều cao các part để khớp layer height in 0.2 mm, đồng thời đảm bảo midplate đúng độ cao để gắn switch và không tạo thêm độ flex.

QUAN TRỌNG: Với bên phải, chỉ cần mirror midplate và top plate từ bản bên trái. Chỉ có bottom plate là khác nhau do các cutout cho hotswap socket.

Lưu ý các model này được tune theo máy in của mình, nên dù mình đã cố gắng dùng các thứ như crush tabs để tăng dung sai, trải nghiệm thực tế có thể khác, nhất là phần standoffs tích hợp; nếu không fit khít, thử chỉnh X hoặc Y compensation một chút.
