Giá đỡ Vesa cho Raspberry Pi

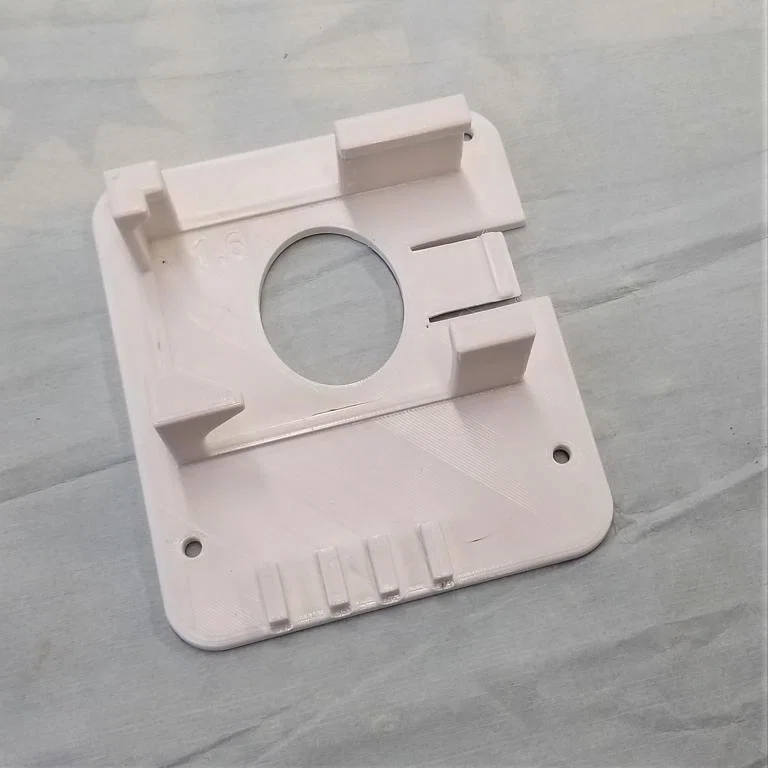

Đây là giá đỡ Vesa dành cho vỏ case Raspberry Pi.

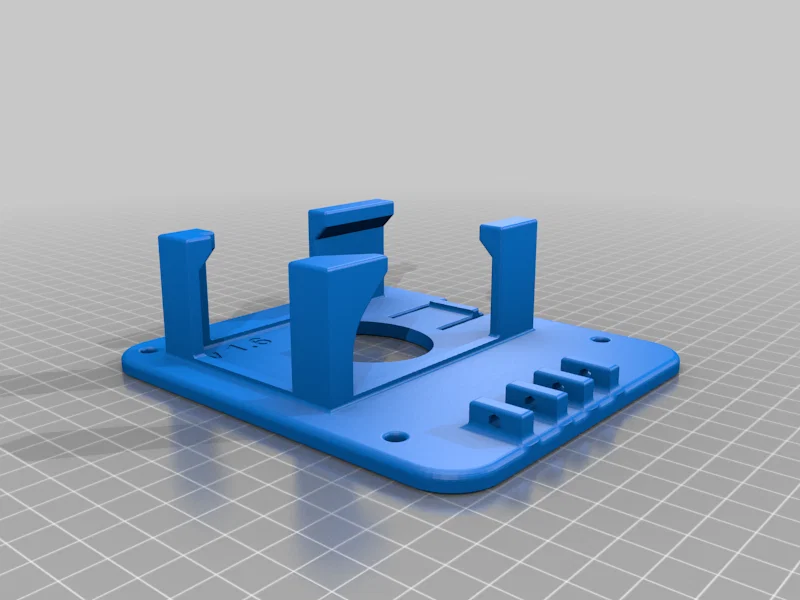

Mẫu thiết kế này đã được chỉnh sửa vì phần đáy trước đó không hoàn toàn phẳng. Phiên bản 1.7 hiện đã có sẵn và các bạn nên sử dụng bản này nhé, ngoài ra không có thay đổi nào khác.

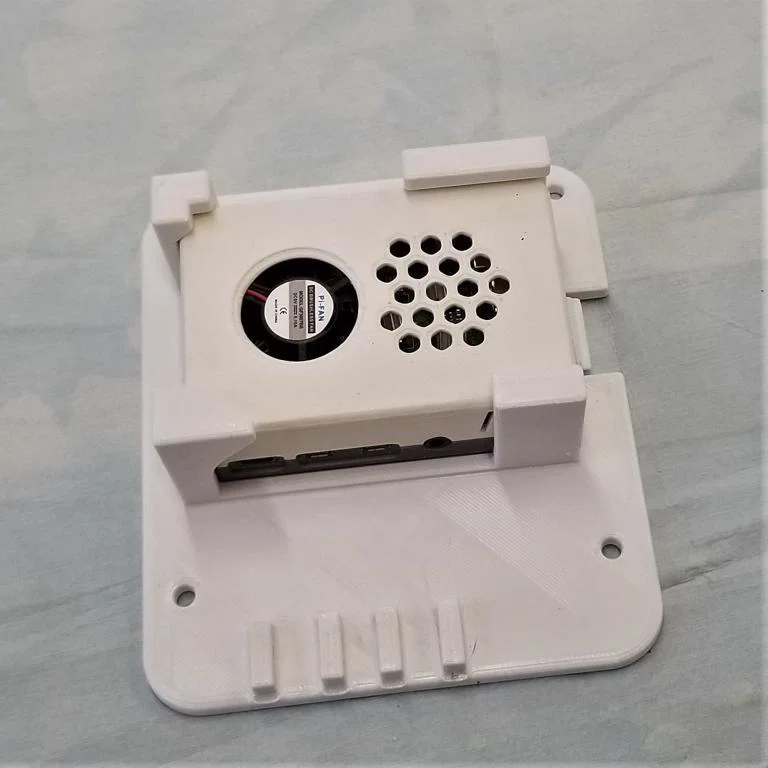

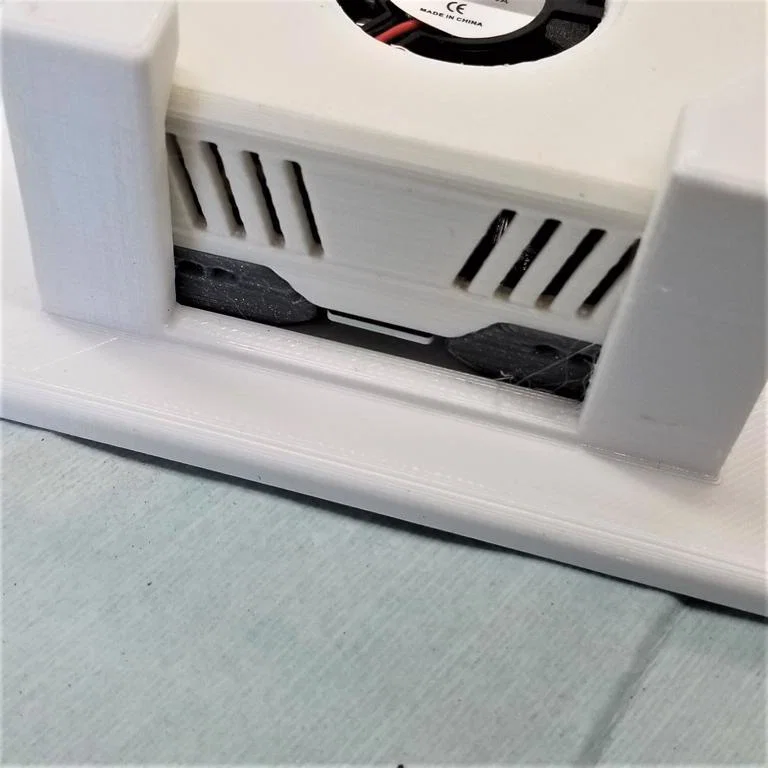

Raspberry Pi được lắp vào vỏ case dạng khớp nối (snap fit) không cần dùng ốc vít, sau đó có thể trượt vào giá đỡ Vesa (100 mm). Cách này giúp bảo vệ Pi với các tính năng tản nhiệt trước khi gắn lên giá đỡ Vesa. Ngoài ra, bạn cũng có thể tháo Pi ra và mang đi sử dụng nơi khác khi cần.

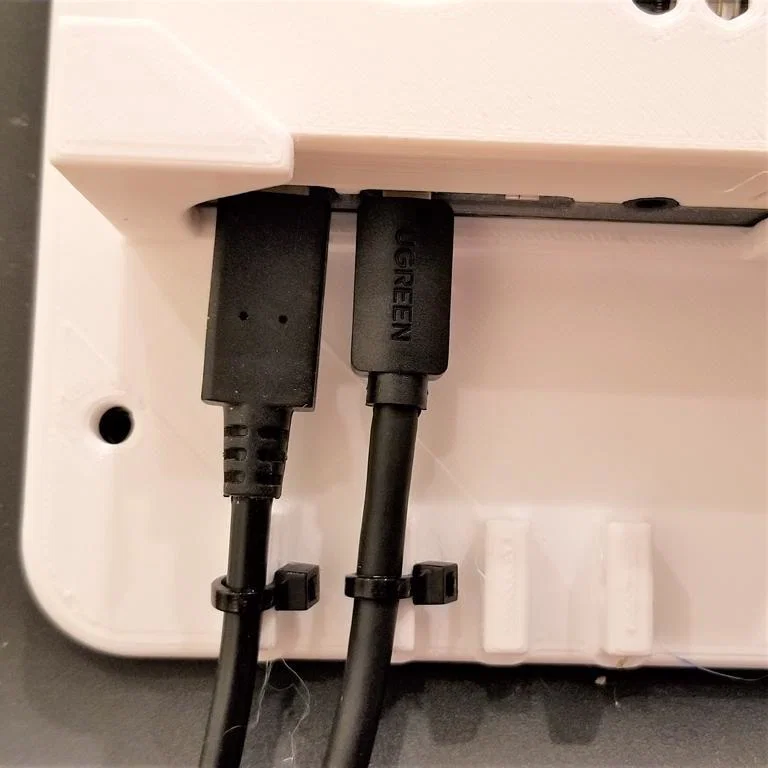

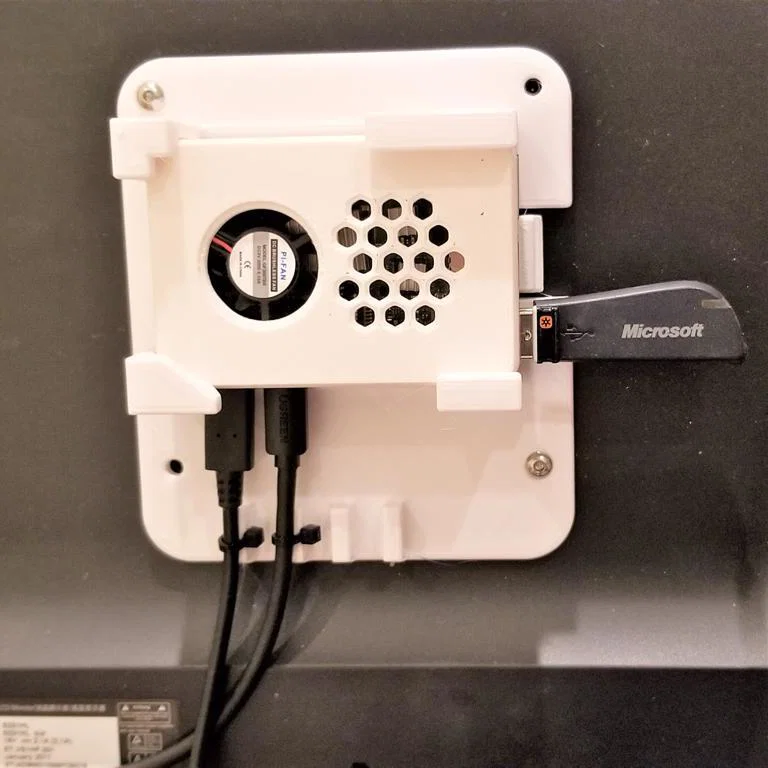

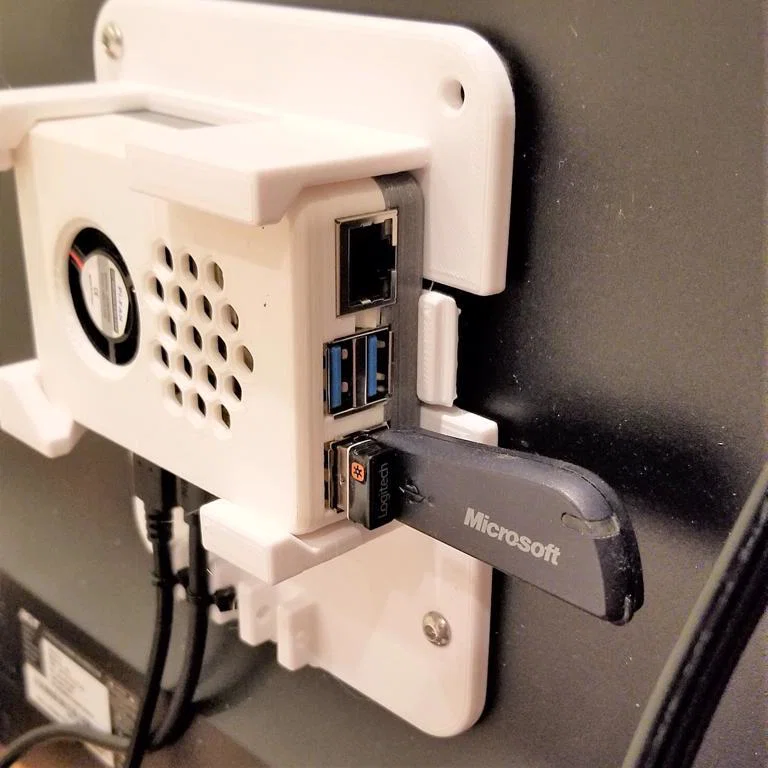

Giá đỡ Vesa khóa chặt vỏ case của Pi nhưng vẫn chừa chỗ để truy cập tất cả các cổng kết nối và đảm bảo luồng không khí lưu thông tốt. Thiết kế còn có các bộ phận giảm lực căng (strain reliefs), khi kết hợp với dây rút (zip ties), sẽ giúp cố định các cổng HDMI, âm thanh và dây nguồn. Việc rút các dây này theo phương ngang có thể gây hư hỏng nghiêm trọng cho Pi.

Vỏ case cho Pi được lấy từ thiết kế 3723561 của Malolo. Bạn hãy dùng phiên bản H20 nhé. https://www.thingiverse.com/thing:3723561

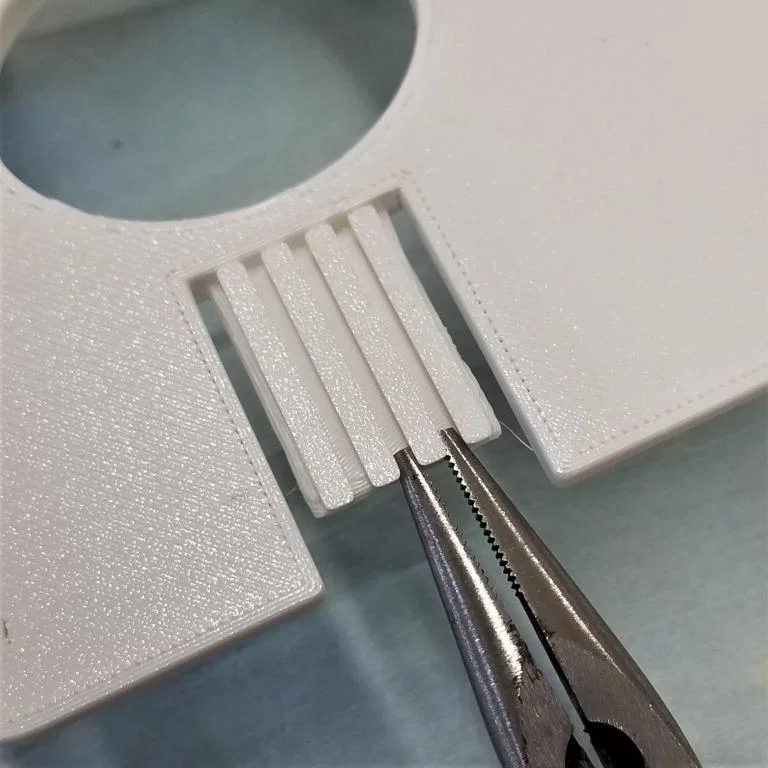

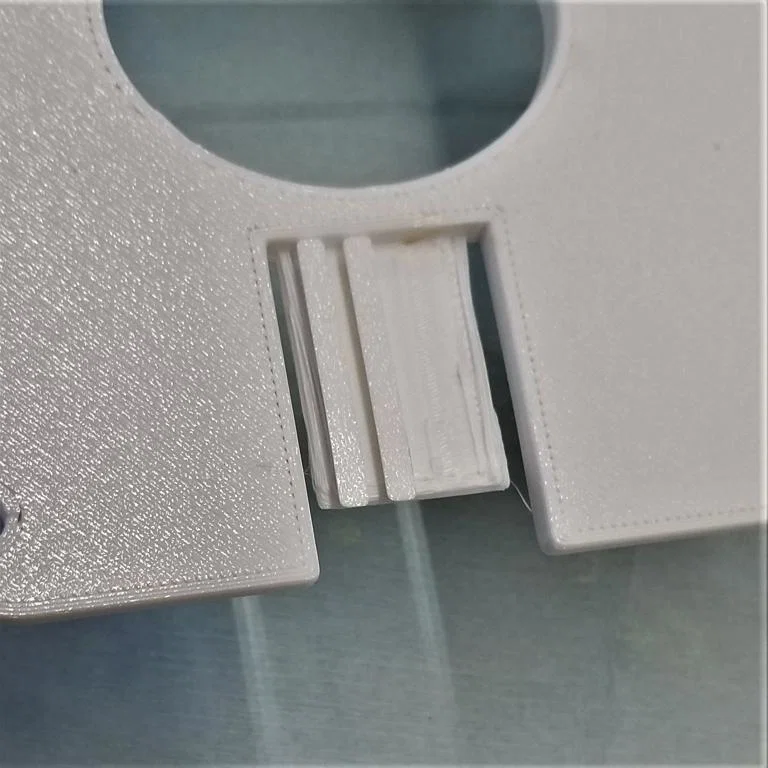

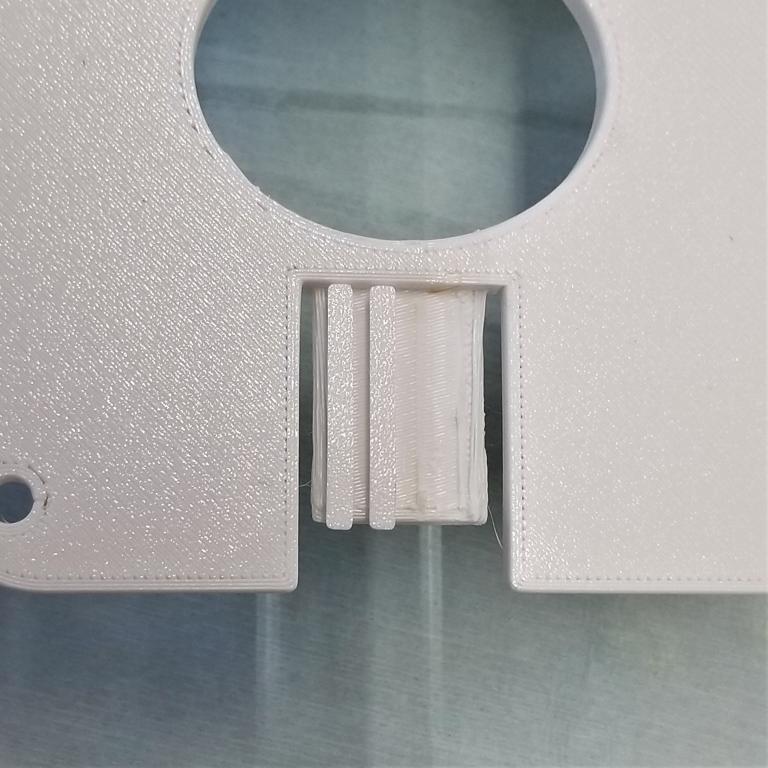

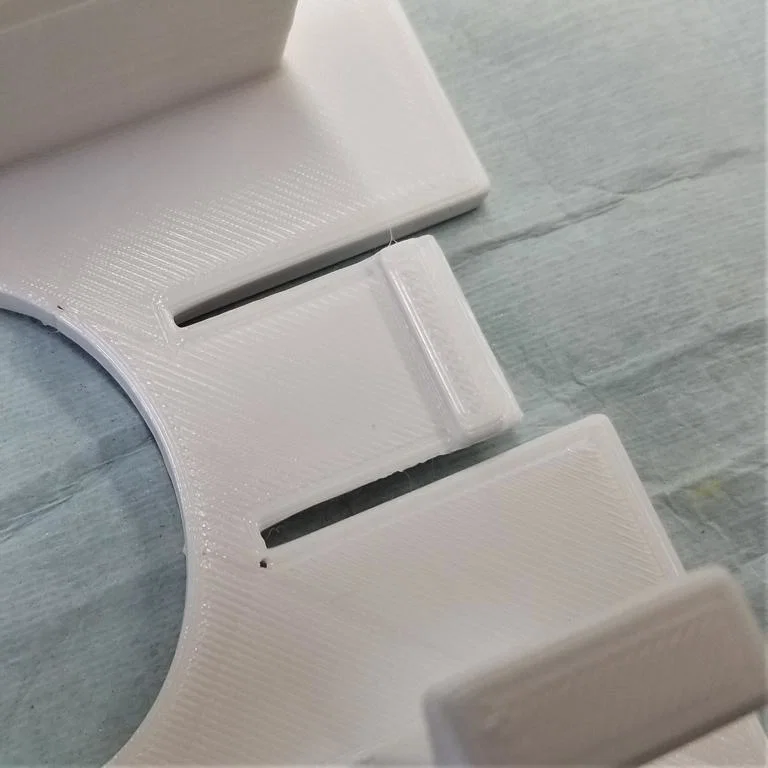

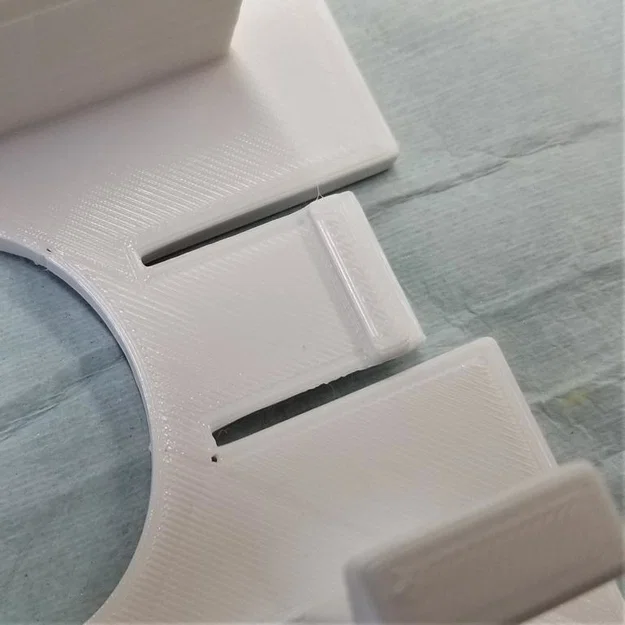

Để in vật thể này mất khoảng 5 tiếng sử dụng nhựa PETG, thiết lập 3 đường biên (perimeters) và 20% infill. Các phần hỗ trợ (support) được tích hợp sẵn cần phải được bẻ ra để có thể bẻ cong cần gạt khớp nối.

Giá đỡ Vesa yêu cầu ốc vít hệ mét, thường là loại M4. Hãy đảm bảo ốc của bạn không quá dài để tránh làm hỏng màn hình hiển thị.

Thông số in

Hãng máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

20

Chất liệu in:

PolyMaker PETG màu trắng

Ghi chú:

Không cần thêm support bên ngoài vì chúng đã được tích hợp sẵn trong vật thể và cần được gỡ bỏ sau khi in xong. Hãy in vật thể theo hướng mặc định. Bạn bắt buộc phải dùng nhựa PETG vì chất liệu này có độ dẻo cần thiết cho cần gạt khớp nối hoạt động tốt.
