Thiccsonian - Kính thiên văn Newton 8 inch, f/4

Kính thiên văn phản xạ 8" f/4 - Lấy cảm hứng từ huyền thoại 114 Hadley

Hãy bắt đầu hành trình khám phá các vì sao với chiếc kính thiên văn phản xạ 8" f/4 được thiết kế tùy chỉnh, một dự án lấy cảm hứng sâu sắc từ mẫu 114 Hadley huyền thoại. Kế thừa triết lý về sự đơn giản, hiệu năng và tính dễ tiếp cận đã làm nên tên tuổi của Hadley, chiếc kính này nâng tầm trải nghiệm với các tính năng cải tiến và khẩu độ lớn hơn, mang đến những khung cảnh vũ trụ đầy choáng ngợp.

Các tính năng chính:

• Di sản Hadley: Triết lý thiết kế thừa hưởng nhiều từ phong cách tối giản nhưng cứng cáp của Hadley, được mở rộng lên hệ thống quang học 8" f/4 để mang lại độ sắc nét và độ phân giải ấn tượng cho cả quan sát trực tiếp lẫn nhiếp ảnh thiên văn.
• Hiệu suất quang học nâng cao: Sử dụng gương chính GSO 8" f/4 chất lượng cao và gương phụ 70mm, kính cung cấp tầm nhìn rộng và sắc nét về các thiên hà, tinh vân và cụm sao, rất lý tưởng để khám phá bầu trời sâu.
• Kết cấu nhẹ và mô-đun: Tương tự như Hadley, thiết kế này nhấn mạnh sự cân bằng giữa độ bền và khả năng di động. Cấu trúc hỗ trợ được kỹ thuật hóa tỉ mỉ để dễ dàng vận chuyển và lắp đặt nhanh chóng, hoàn hảo cho cả việc quan sát ở sân nhà hay những chuyến đi xa.
• Thân thiện với người dùng in 3D: Trung thành với di sản của Hadley, toàn bộ linh kiện cấu trúc đều có thể in 3D và tối ưu hóa cho các loại nhựa thông dụng như PLA và PETG. Các file STL đã bao gồm hướng dẫn lắp ráp chi tiết, đảm bảo quá trình chế tạo thuận lợi cho mọi trình độ.
• Hỗ trợ gương chính xác: Cụm giữ gương được thiết kế tùy chỉnh, rút kinh nghiệm từ thiết kế của Hadley để cải thiện phân bổ trọng lượng và giảm thiểu biến dạng quang học, giúp hình ảnh sắc nét và chất lượng cao.

Tại sao bạn sẽ yêu thích nó?

Lấy cảm hứng từ một trong những mẫu kính thiên văn maker được yêu thích nhất, dự án này phát triển dựa trên nguyên lý của Hadley để mang lại một thiết bị mạnh mẽ hơn. Đây là dự án lý tưởng cho những người đam mê thiên văn, những người tìm thấy niềm vui trong việc tự tay chế tạo thiết bị hiệu năng cao dựa trên một thiết kế chuẩn mực.

Dành cho ai?

• Người hâm mộ 114 Hadley muốn nâng cấp dự án DIY của mình.
• Các nhà thiên văn nghiệp dư.
• Những người đam mê kết hợp giữa kỹ thuật và thiên văn học.

Chiếc 114 Hadley đã mở đường cho các dòng kính thiên văn tự chế hiệu năng cao. Thiết kế 8" f/4 này tiếp nối di sản đó, mời gọi bạn khám phá vũ trụ bằng một công cụ kết hợp giữa cảm hứng, sự đổi mới và tính sáng tạo. Hãy tải file ngay hôm nay để bắt đầu chế tạo "cửa sổ" nhìn ra các vì sao!

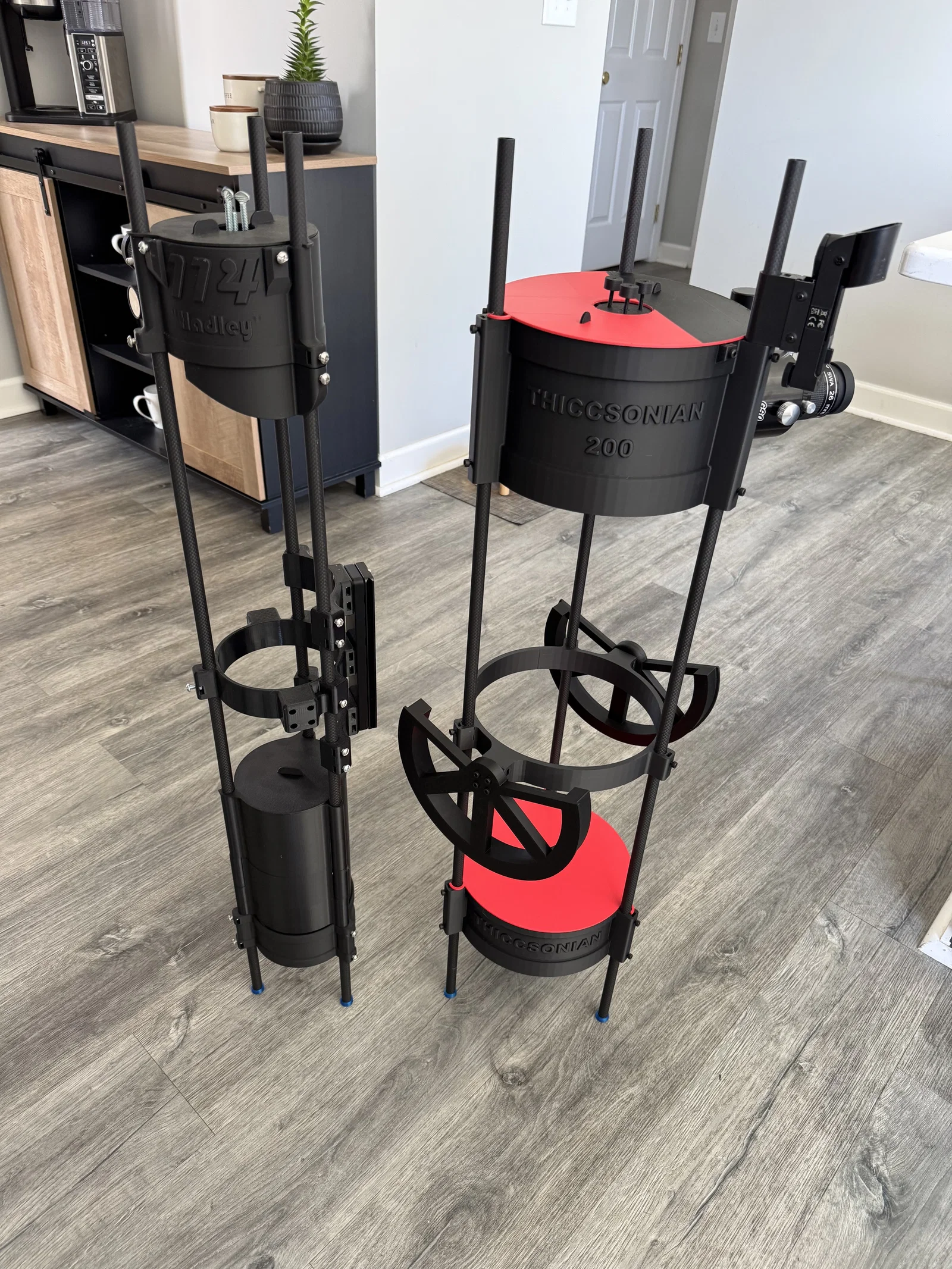

Khả năng tương thích hoàn hảo với phụ kiện Hadley

Với cùng đường kính ống như 114 Hadley, chiếc kính 8" f/4 này cung cấp sự linh hoạt tuyệt vời cho những ai đã sở hữu phụ kiện Hadley. Từ vòng kẹp, ray dovetail hay các linh kiện bổ sung khác, tất cả đều tích hợp hoàn hảo với bản dựng này.

Danh sách linh kiện

• Ống đường kính ngoài 1/2 inch hoặc 13mm (3 cái)
• Gương chính 200mm f/4 hoặc f/5
• Gương chéo phụ 70mm
• Keo silicon
• Heatset insert M2x2x3.2 (6 cái)
• Ốc M2 x 8mm (6 cái)
• Heatset insert M4x6x6 (3 cái)
• Heatset insert M3x4x4.2 (4 cái - tùy chọn)
• Ốc M3 (4 cái - tùy chọn)
• Ốc M4 socket head cap screws: M4x50 (7 cái), M4x8 (3 cái), M4x10 (tùy theo kiểu mounting), M4x30 (8 cái - chỉ cho kiểu Dobsonian)
• Đai ốc M4 (số lượng tùy theo kiểu mounting)
• Bộ lấy nét (focuser) 2" (tác giả dùng 2" GSO crayford)
• Lò xo đường kính ngoài 8mm, sợi 0.8mm: chiều dài 30mm (3 cái), chiều dài 20mm (4 cái)

In ấn

Việc in ấn khá đơn giản và không cần hỗ trợ (support). Có vài điểm lưu ý:

Núm chỉnh gương chính (Collimation Knobs)

Bạn cần nhúng đai ốc vào bản in. Trong slicer, hãy đặt lệnh tạm dừng (pause) ở lớp layer 25. Khi máy in dừng, đặt đai ốc vào các lỗ lục giác rồi tiếp tục in.

Spider

Tương tự, bạn cần nhúng 3 đai ốc vào spider cho các ốc chuẩn trực. Đặt lệnh tạm dừng ở layer 27, đặt đai ốc vào lỗ rồi tiếp tục in.

Lắp ráp

Nếu bạn từng dựng Hadley, việc lắp ráp sẽ cực kỳ dễ dàng. Bạn dùng ốc để gắn linh kiện hoặc kẹp chặt vào ống, sau đó đặt đai ốc vào các lỗ hình chữ nhật để cố định ốc.

Các vị trí khác biệt nằm ở cụm gương chính. Mặt trên cần 6 heatset insert M2 (kích thước 3.2mm). Mặt dưới có 7 lỗ pilot: 3 cái cho chuẩn trực (dùng heatset insert M4) và 4 cái cho quạt tản nhiệt 60mm (dùng heatset insert M3).

Sử dụng 3 lò xo 30mm quanh các ốc M4x50 giữa cụm đáy và cụm gương chính. Sử dụng 4 lò xo 20mm giữa spider và cụm gương phụ.

Khoảng cách

Với kính f/4, khoảng cách rất quan trọng. Nếu dùng cùng loại focuser với tôi, khoảng cách giữa cụm đáy và đỉnh nên là 527mm, giúp khoảng cách gương chính tới tâm gương phụ là 597mm, và khoảng cách từ tâm gương phụ đến cuối ống focuser đạt đúng tiêu cự 800mm.
