Bộ Hộp Số Tỷ Lệ 500:1 Cực Gọn

Mình vừa thiết kế một bộ hộp số để thử phá kỷ lục thế giới. Mình làm mẫu này để minh họa và giải thích các nguyên lý vận hành bên trong cơ chế đó. Thiết kế này có thể xếp chồng vô tận, nghĩa là nếu bạn cứ in thêm các tầng, về lý thuyết bạn có thể tạo ra một bộ hộp số khổng lồ đến mức khó tin. Thiết kế sử dụng (4x) ốc vít ¼-20 để cố định mọi thứ.

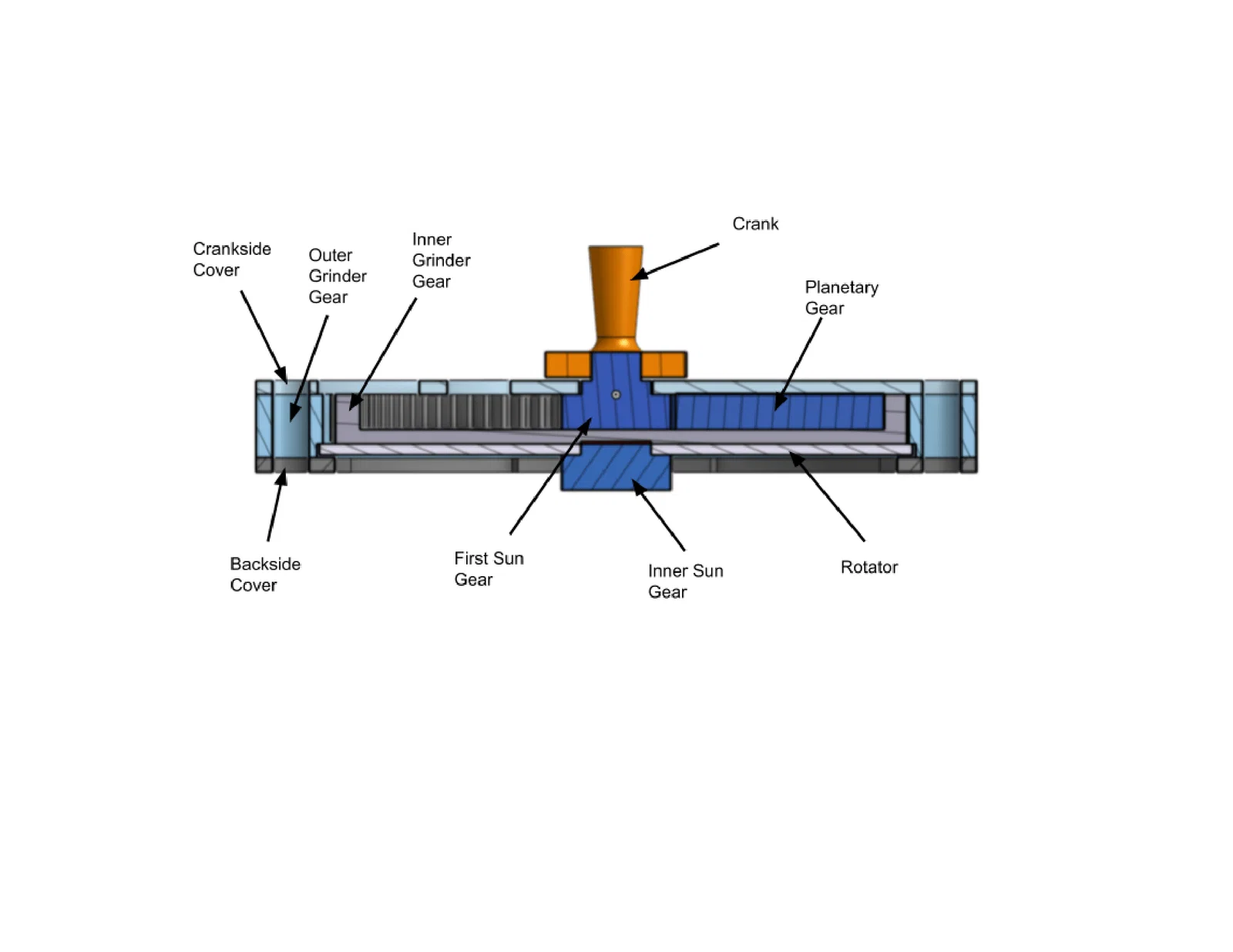

Những thứ cần chuẩn bị cho tầng đầu tiên:

• Tay quay (Crank)
• Nắp bên tay quay (Crankside cover)
• Bánh răng mặt trời thứ nhất (First Sun Gear)
• Bánh răng hành tinh (Planetary gear)
• Bánh răng nghiền trong (Inner grinder gear)
• Bánh răng nghiền ngoài (Outer grinder gear)
• Bộ xoay (Rotator)
• Bánh răng mặt trời trong (Inner sun gear)

Hướng dẫn lắp ráp:

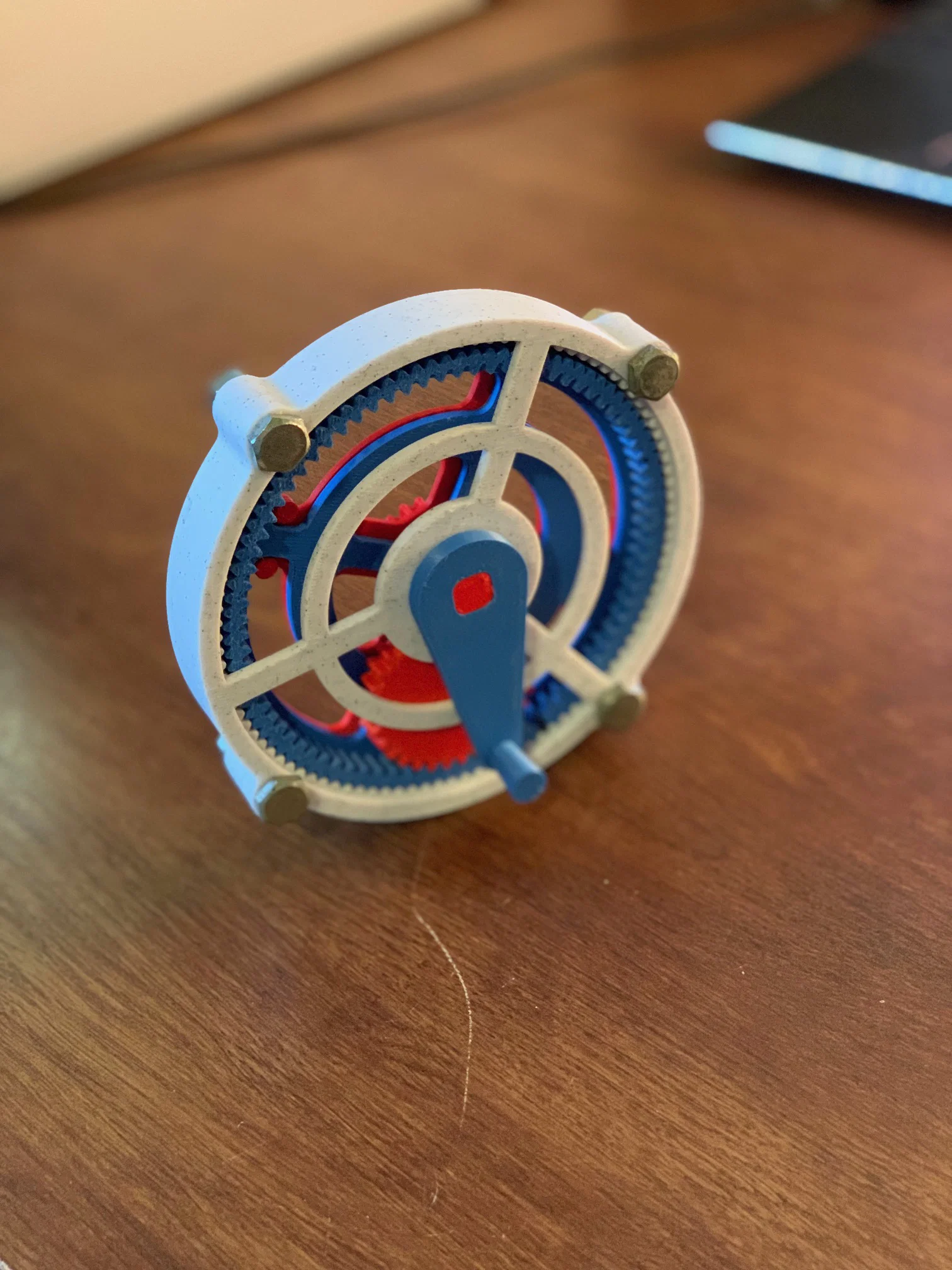

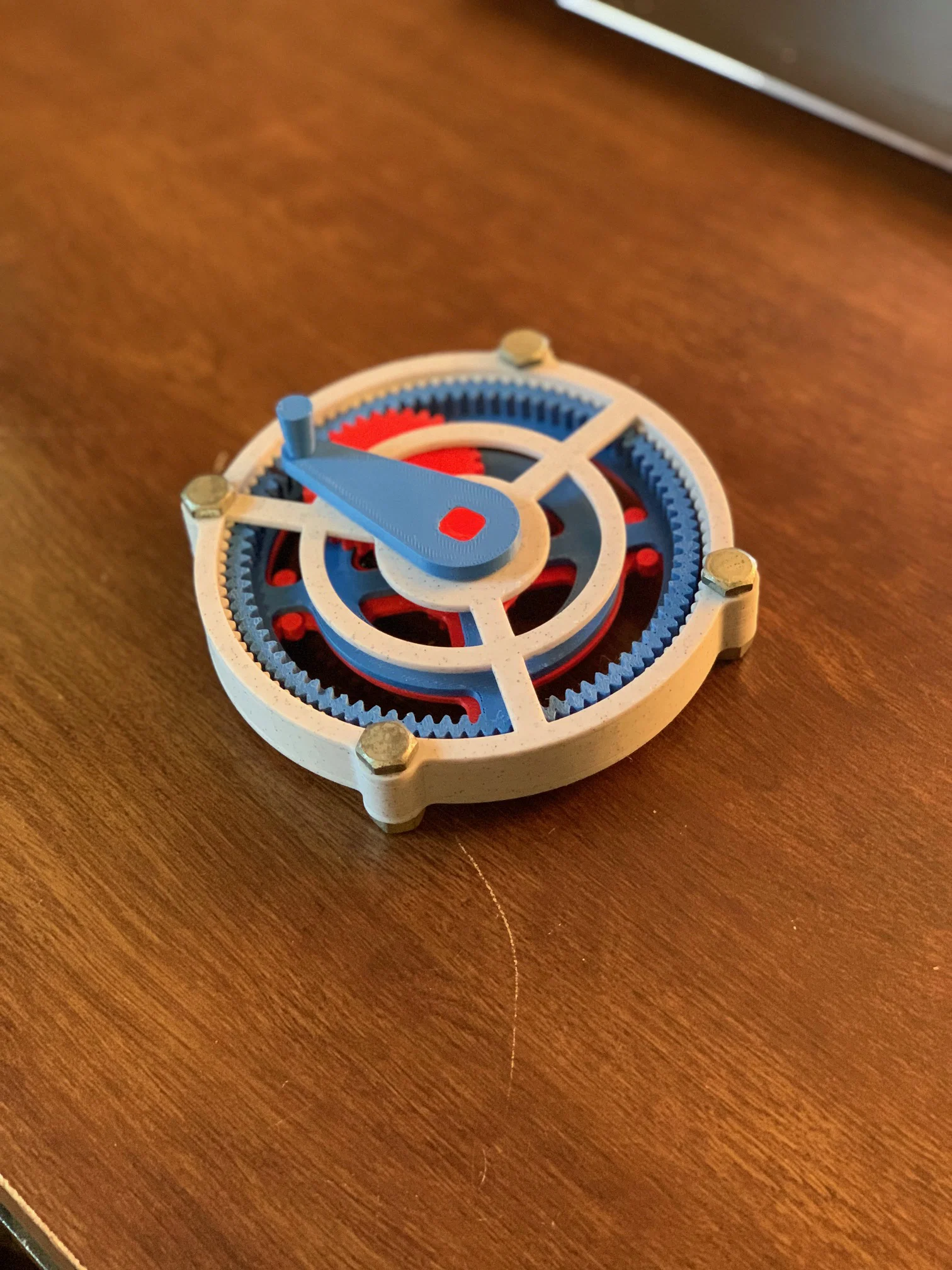

1. Đặt bánh răng mặt trời thứ nhất xuyên qua nắp bên tay quay và ấn tay quay vào đầu của bánh răng.
2. Đặt bánh răng nghiền trong vào bên trong bánh răng nghiền ngoài. Sau đó đặt bánh răng hành tinh vào bên trong bánh răng nghiền trong.
3. Lắp hai cụm này vào nhau sao cho bánh răng mặt trời khớp với bánh răng hành tinh. Lưu ý rằng mặt trên của tất cả các răng bánh răng phải phẳng so với nắp bên tay quay.
4. Ấn bánh răng mặt trời trong vào bộ xoay sao cho các răng hướng ngược chiều với 4 "núm" trên bộ xoay.
5. Đặt bộ xoay (hướng các núm vào trong) vào hốc nhỏ của bánh răng nghiền ngoài. Các núm phải bao quanh các cánh tay của bánh răng nghiền trong. Bước này sẽ khóa sự xoay.

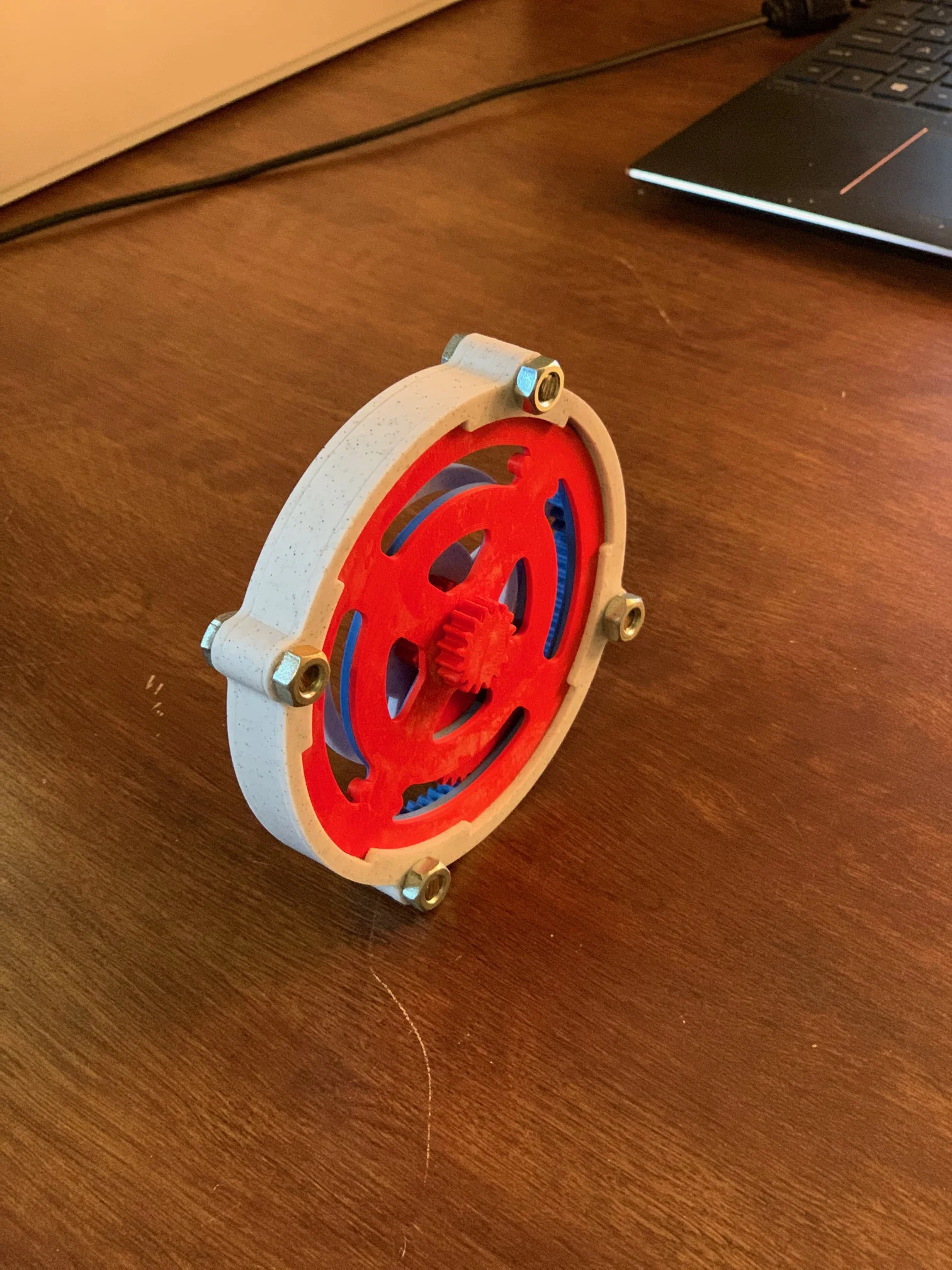

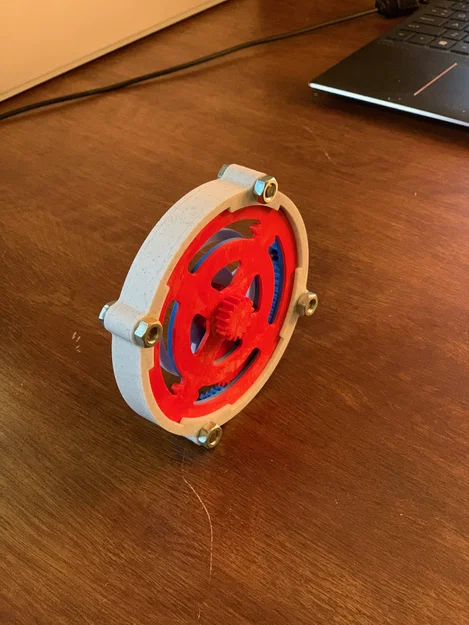

6. Lắp nắp phía sau vào để bộ xoay không bị rơi ra ngoài.

Nếu bạn muốn xếp chồng hộp số:

1. Sau khi hoàn thành các bước 1-5, thay vì lắp nắp sau, hãy lắp thêm một bánh răng nghiền ngoài khác vào. Sau đó lặp lại các bước 3-5.

Lưu ý khác:

!!!Đầu ra xoay theo hướng ngược lại với đầu vào!!!

Mình có đính kèm một kim chỉ thị thay thế cho bánh răng mặt trời trong để bạn dễ quan sát vòng quay của đầu ra hơn.

Chỉnh sửa: Đã sửa lỗi bánh răng hành tinh không được tròn hoàn hảo.
