Open Breadboard M3 (nhiều kích thước, chuẩn quang học)

Tác giả Jam_148821

Lượt tải
103
Lượt thích
43
Lượt coi
1.271

File 15 151,8 MB

  • BreadBoard_M3_V3_HOLES_MOVED_110x55_1776038115.stlSTL · 2,9 MB
  • BreadBoard_bigger_M3_V3_110x105_1776038117.stlSTL · 4,8 MB
  • BreadBoard_bigger_M3_v3_205x110_1776038119.stlSTL · 8,7 MB
  • BreadBoard_bigger_M3_V3_215x205_1776038120.stlSTL · 15,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

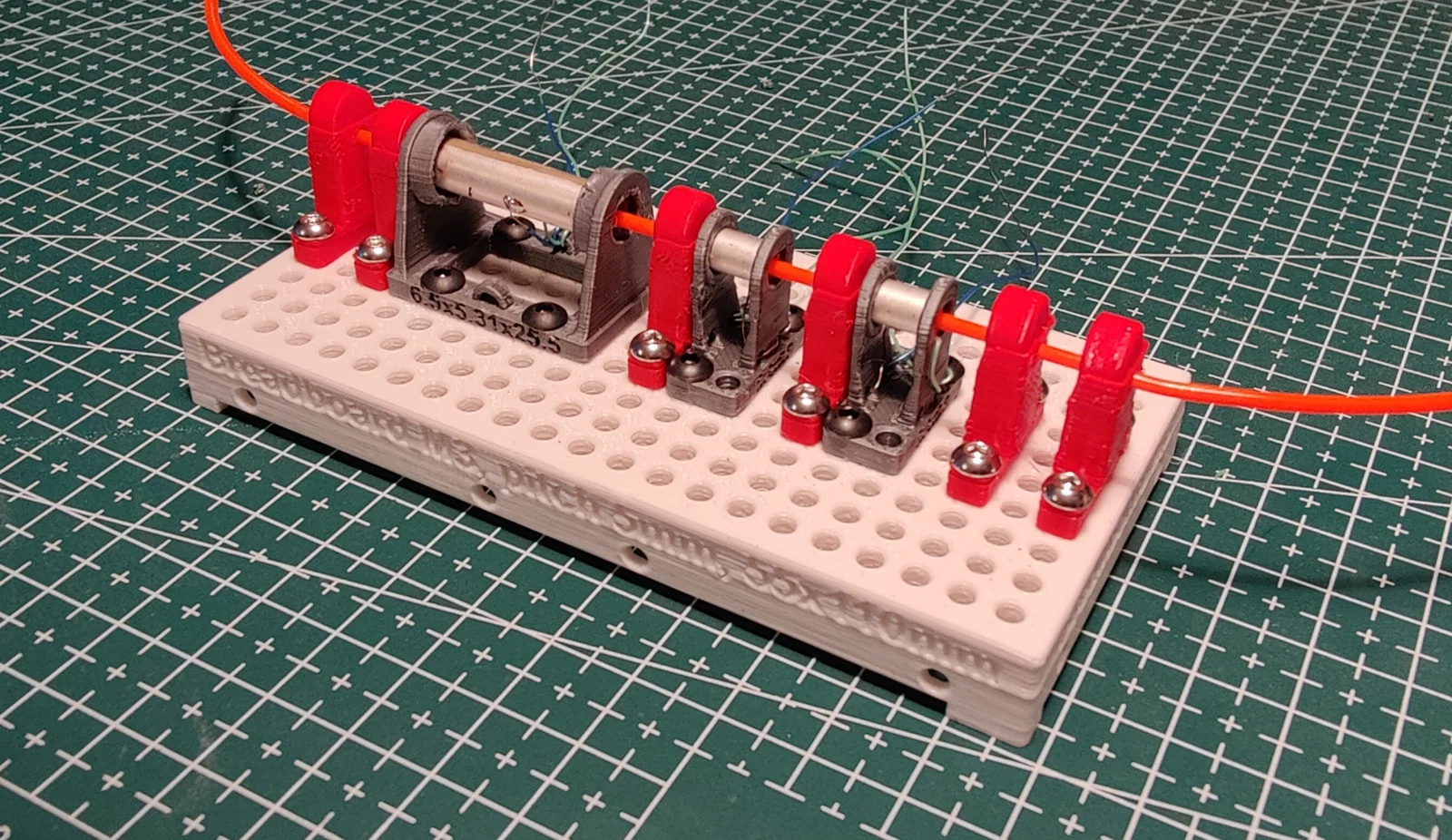

Bộ breadboard này cực kỳ phù hợp cho các dự án tùy chỉnh cần lắp ráp và điều chỉnh vị trí của nhiều thành phần khác nhau!

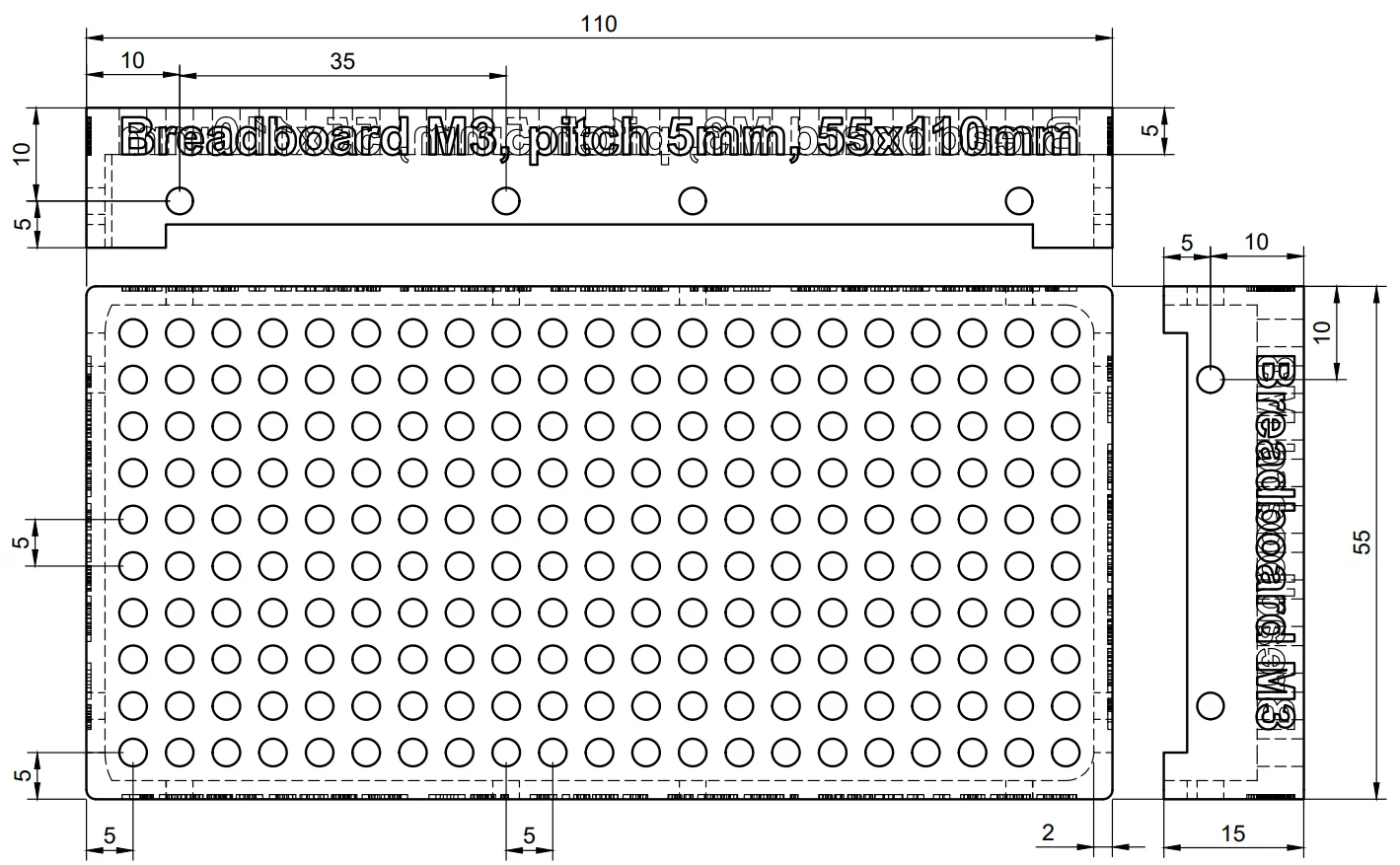

Khoảng cách giữa các lỗ (pitch) của breadboard là 5mm và đã được thiết kế sẵn để bắt vít M3 mà không cần thêm đai ốc (lỗ có kích thước 2.95mm nên giữ vít rất chắc chắn). Bạn có thể xem bản vẽ chi tiết các kích thước trong hình ảnh đính kèm.

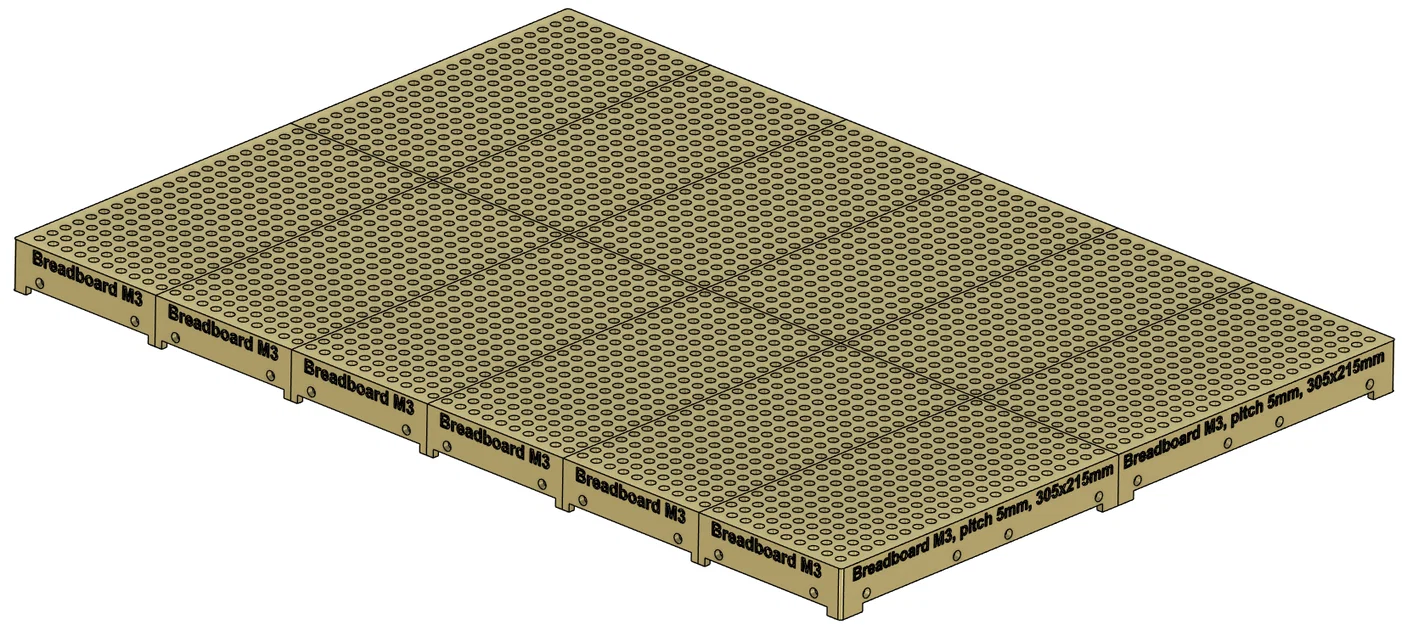

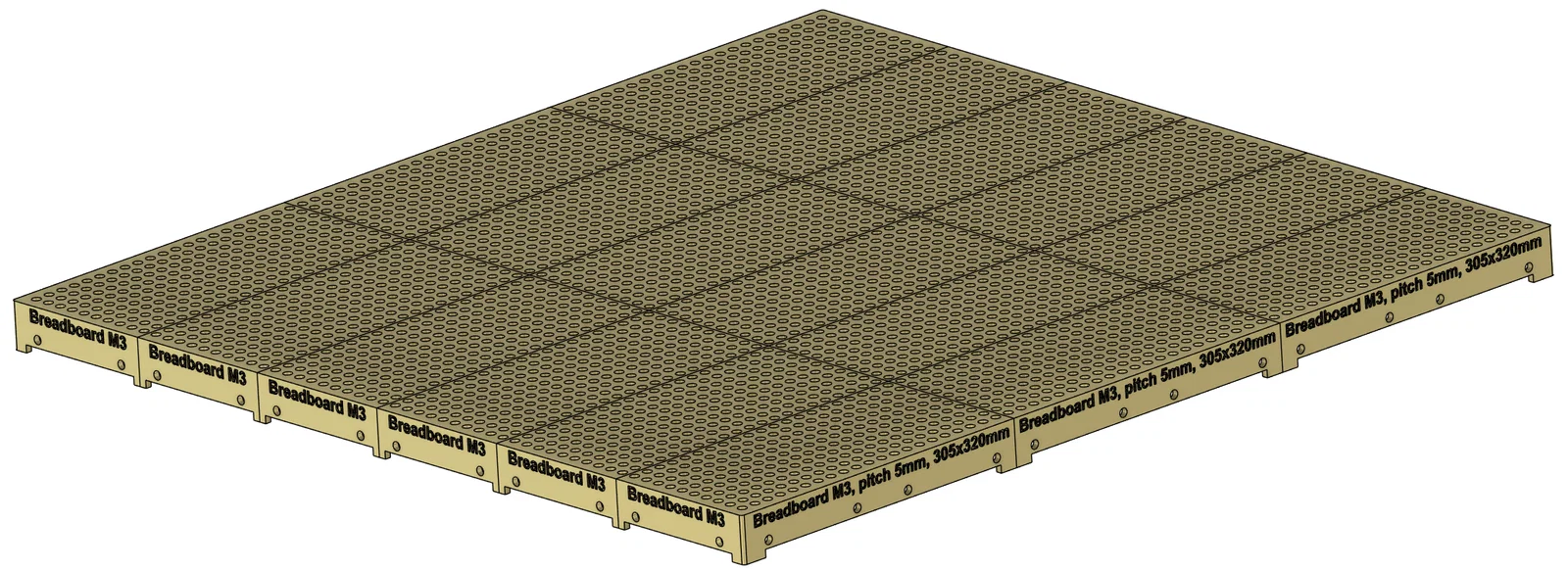

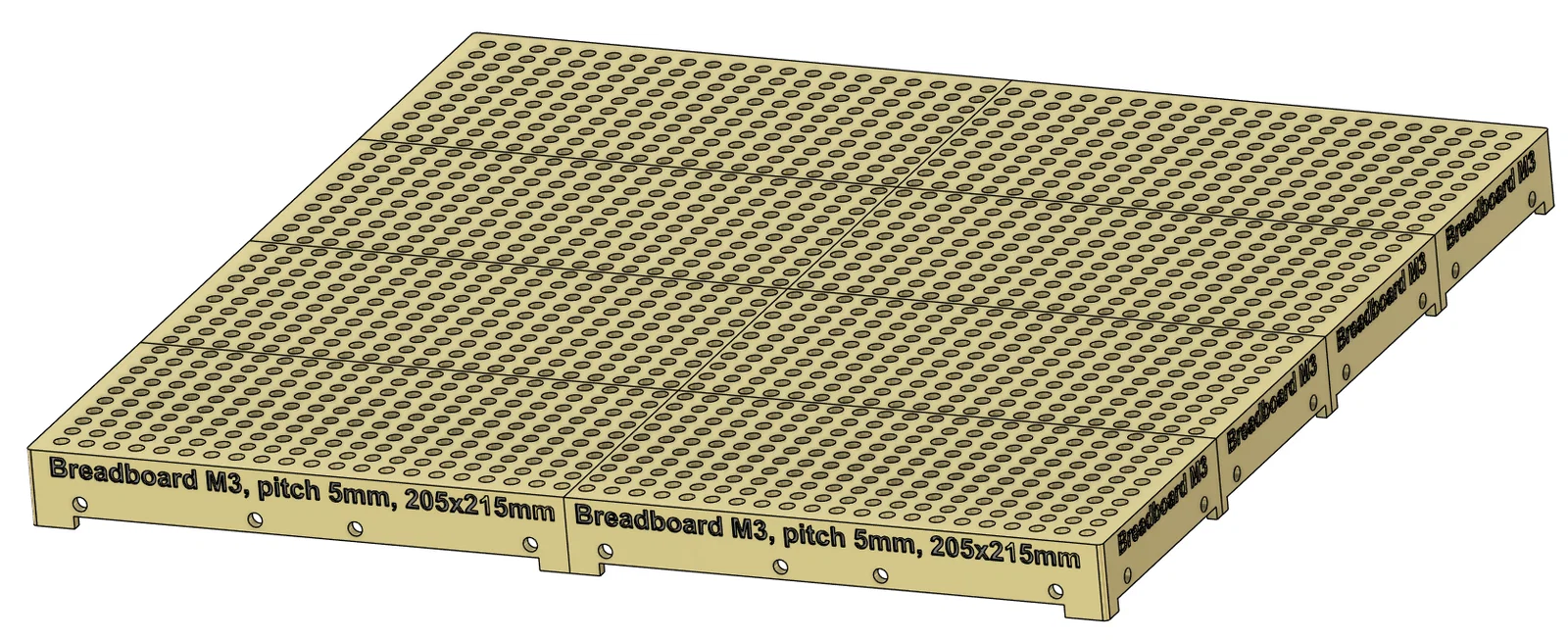

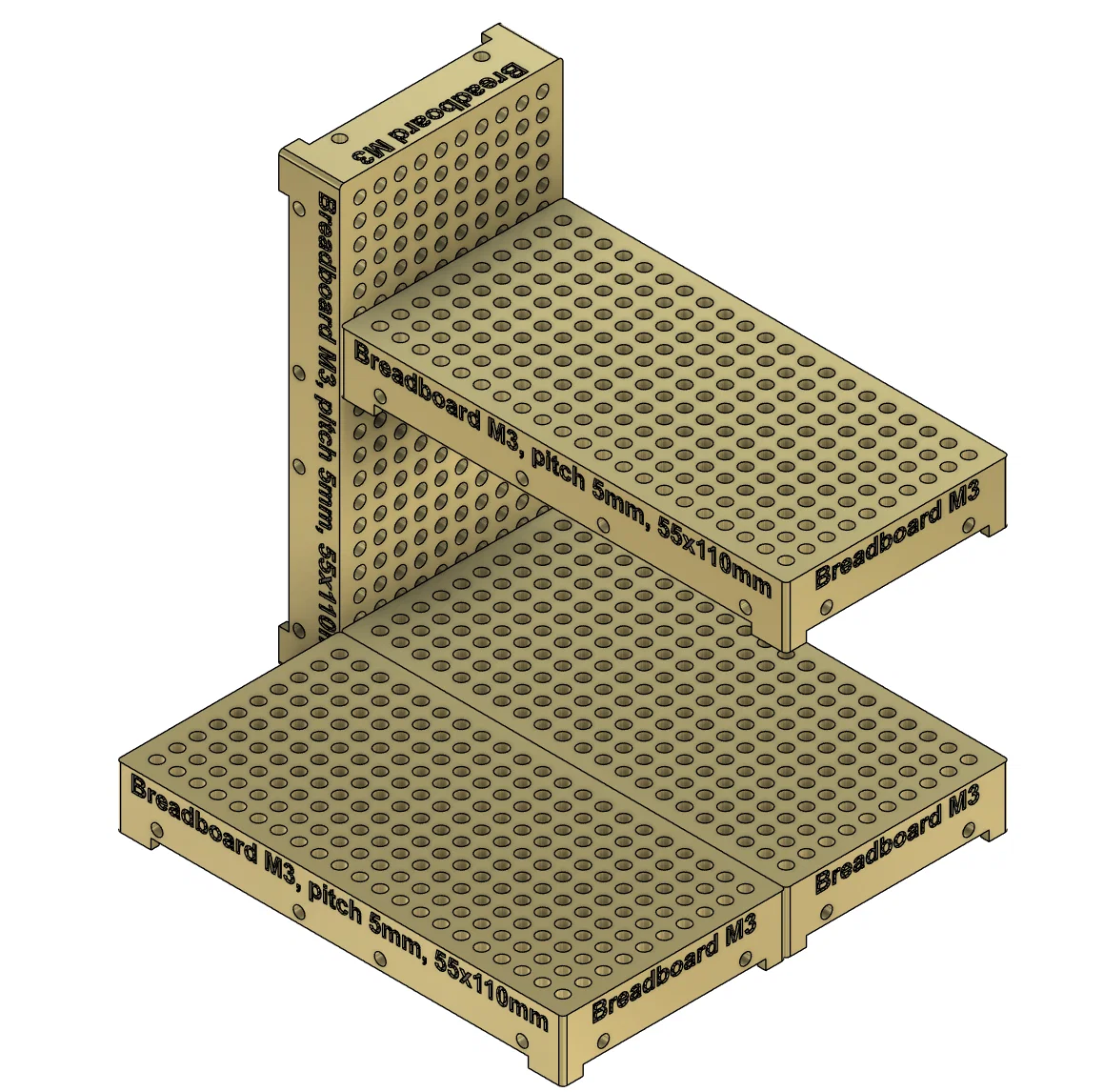

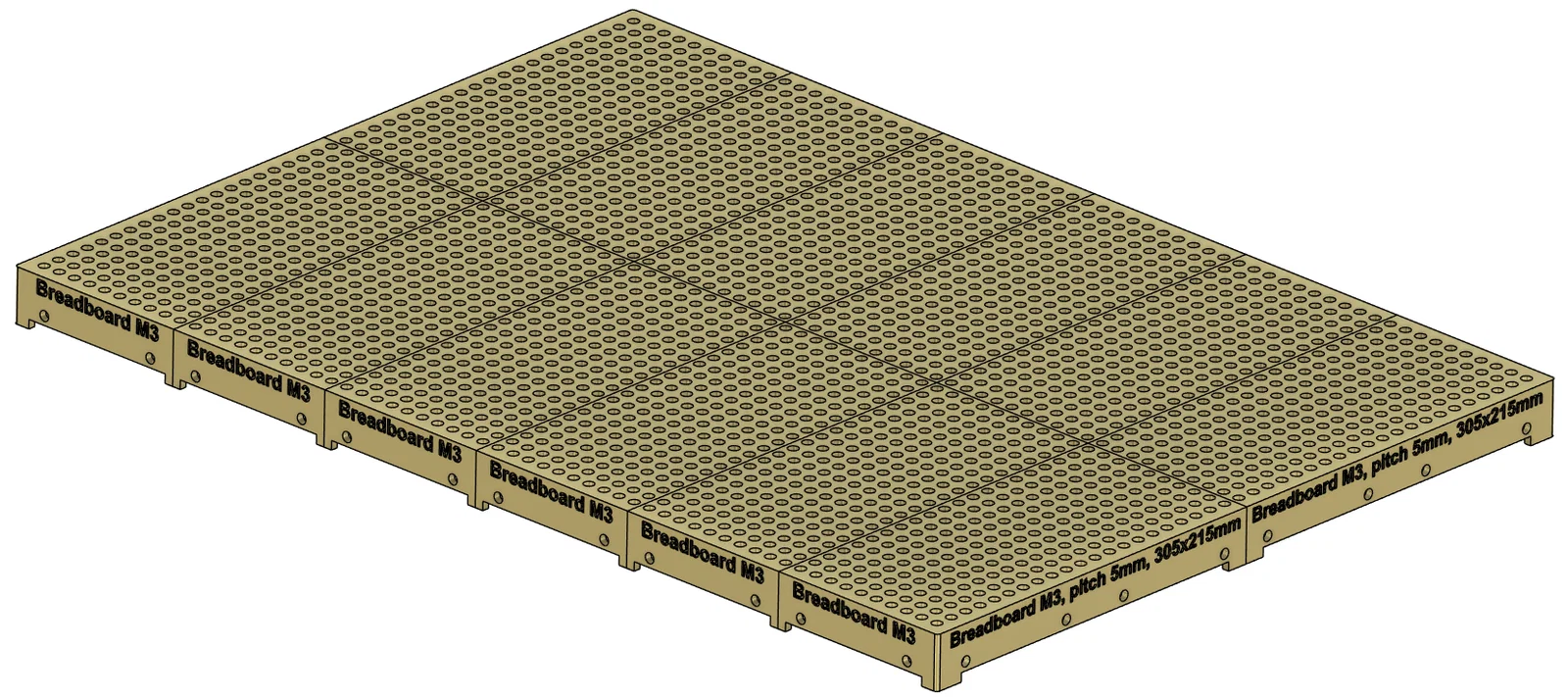

Các tấm breadboard này có thể ghép nối với nhau cả theo chiều ngang lẫn chiều dọc.

Hiện có nhiều kích thước khác nhau (tất cả đều cao 15mm):

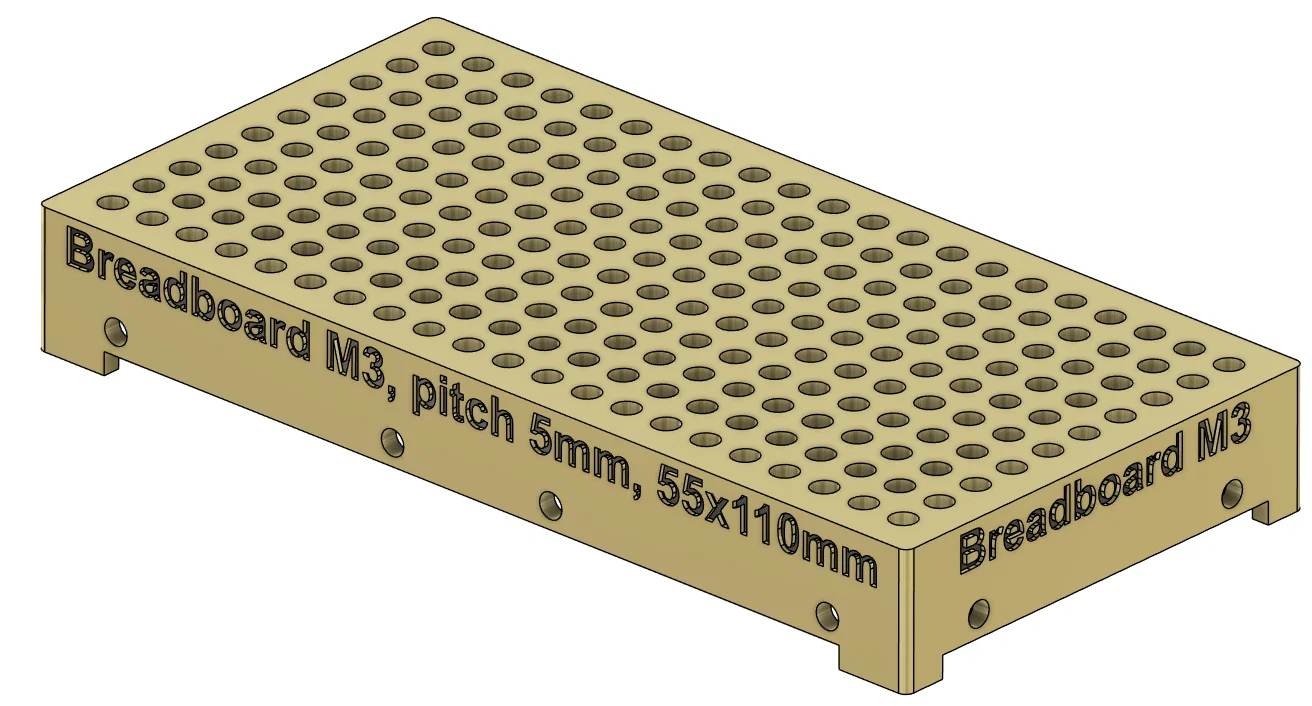

  • 110x55 (cơ bản)
  • 110x105
  • 205x110
  • 215x205
  • 305x215
  • 320x305

Thiết kế này tương tự như loại breadboard quang học dùng trong phòng thí nghiệm nhưng có khoảng cách lỗ và kích thước vít nhỏ hơn. Phiên bản này được thiết kế để phù hợp cho các nhu cầu nghiên cứu không đòi hỏi độ chính xác quá cao. Ngoài ra, mình cũng đính kèm file Fusion để bạn có thể tự chỉnh sửa nếu cần.

Mình đã phát triển thiết kế này trong quá trình làm nghiên cứu và thấy nó rất tiện dụng, hy vọng các bạn cũng sẽ thích nó!
