Đồng hồ giáo dục cơ khí (Educational clock)

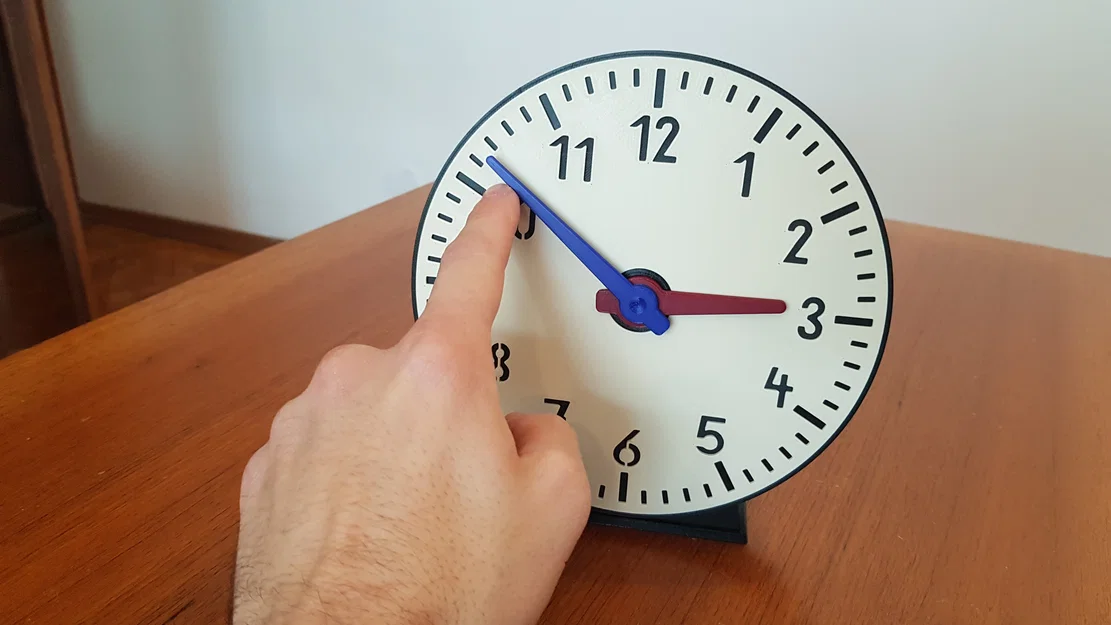

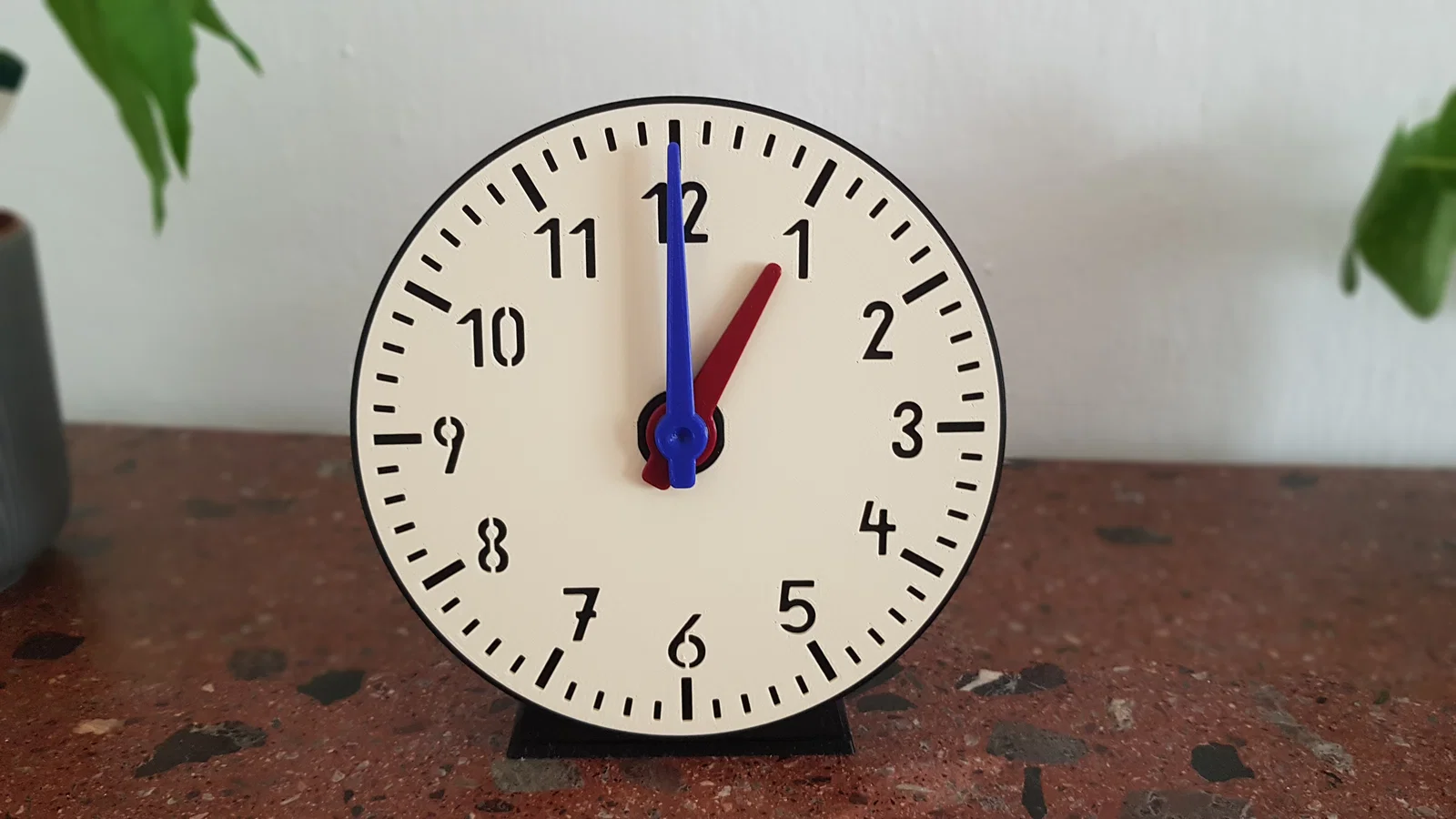

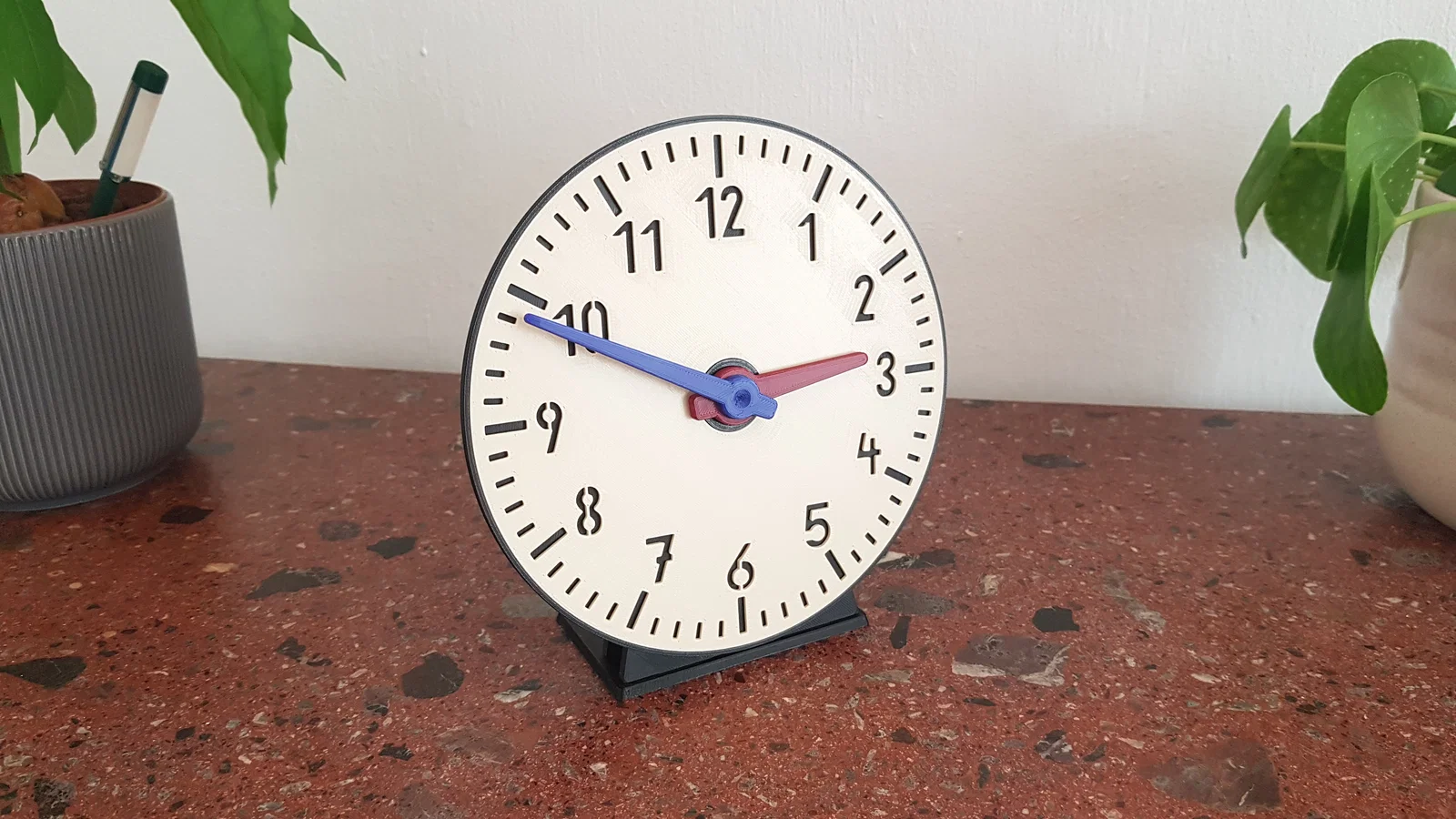

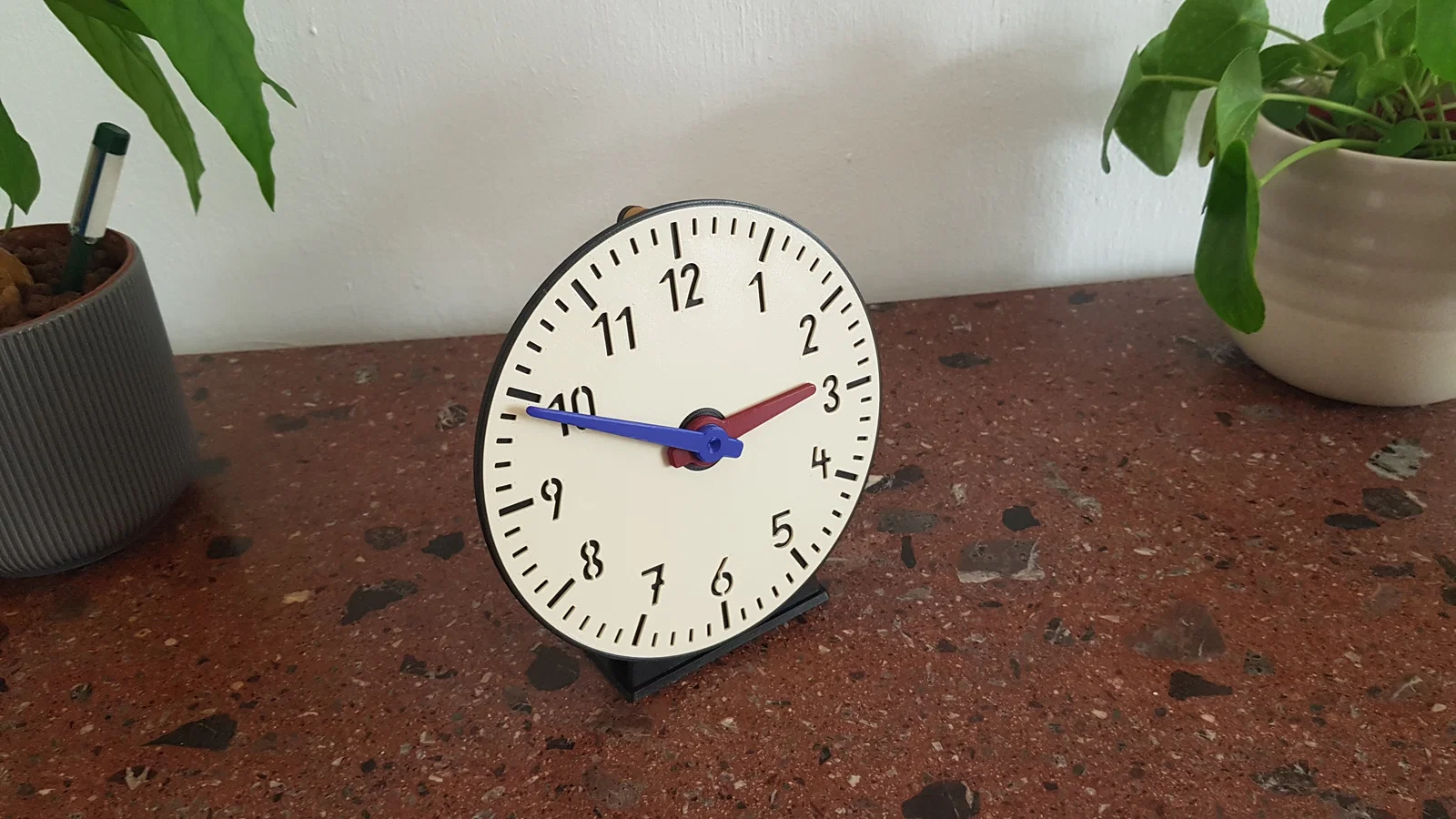

Đây là mẫu đồng hồ giáo dục giúp mọi người học cách xem đồng hồ kim. Ngoài ra, nó cũng cực kỳ thú vị cho những ai đam mê cơ cấu đồng hồ hoặc các bộ bánh răng ;)

Mô hình được in hoàn toàn không cần support, không cần dùng keo hay ốc vít!
Kích thước vừa vặn cho cả máy Prusa mini luôn nhé (:

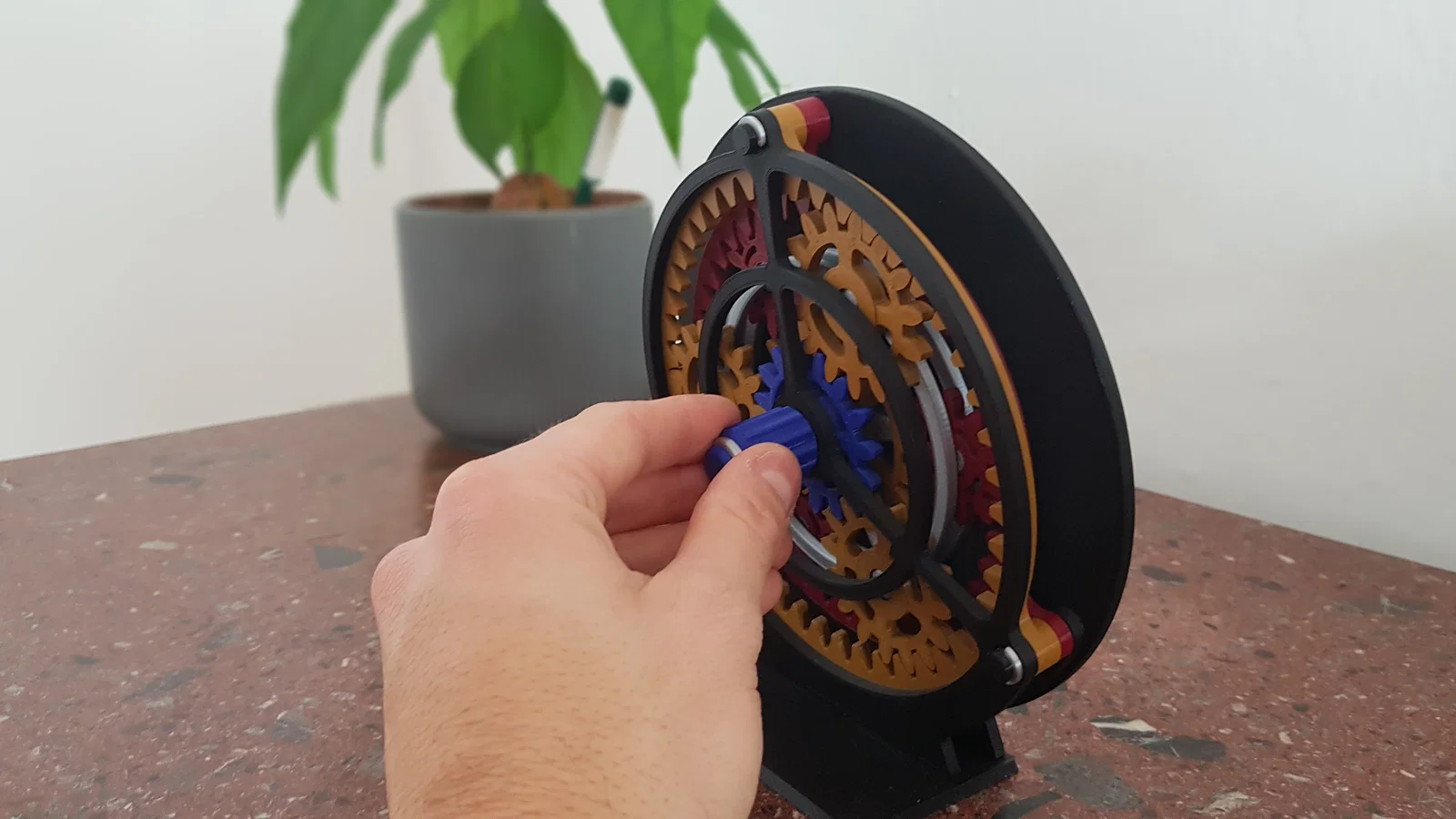

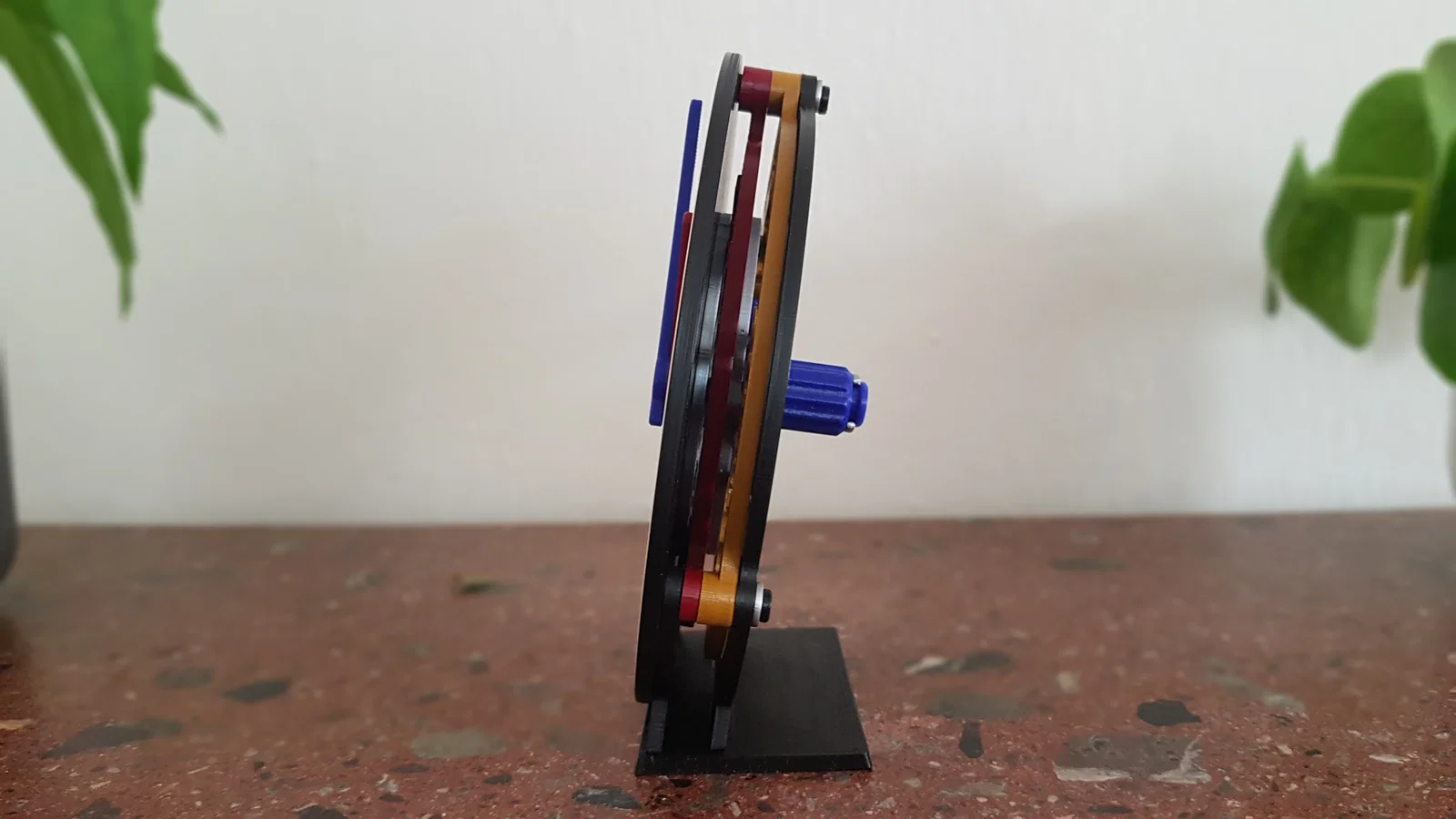

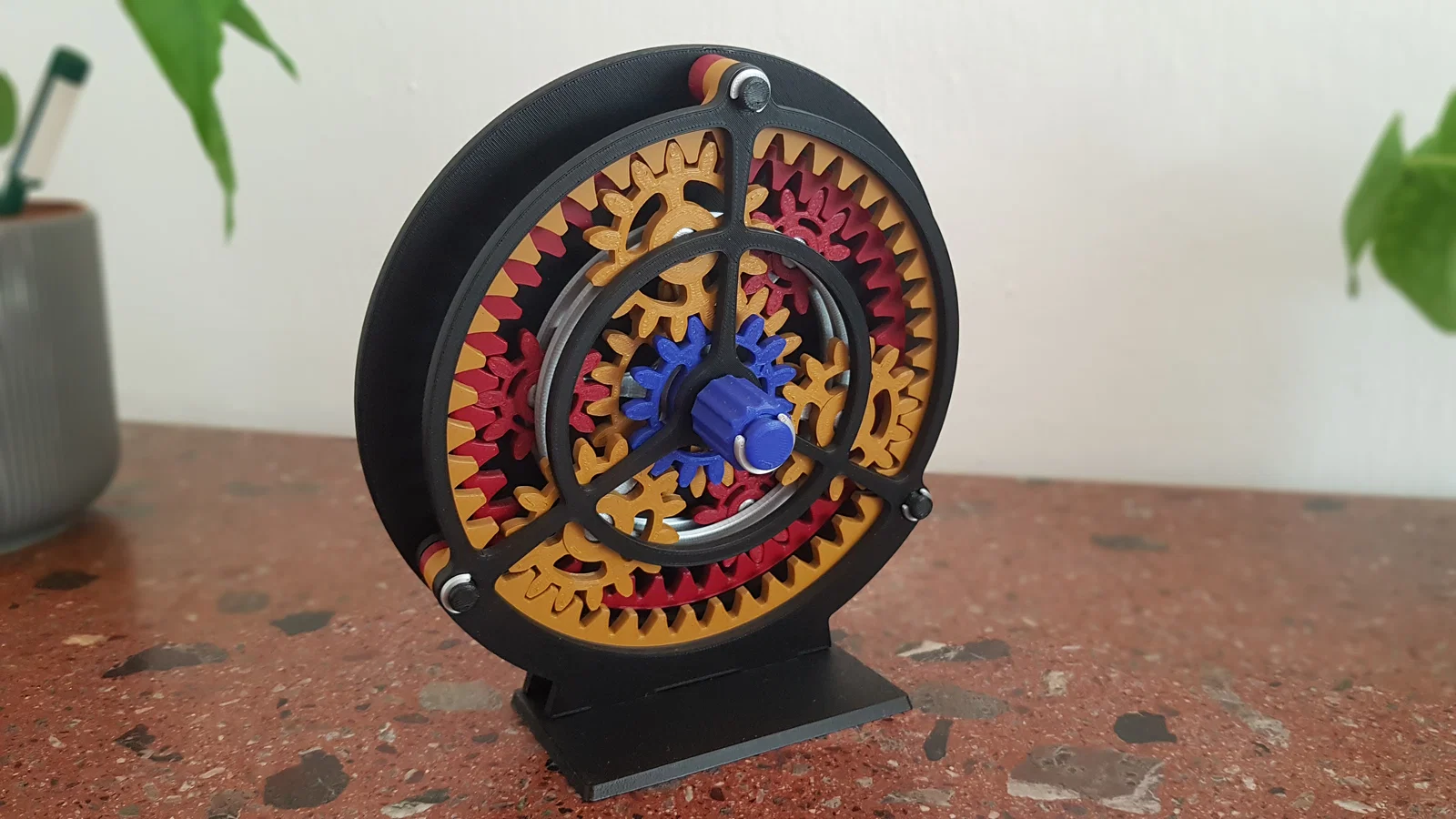

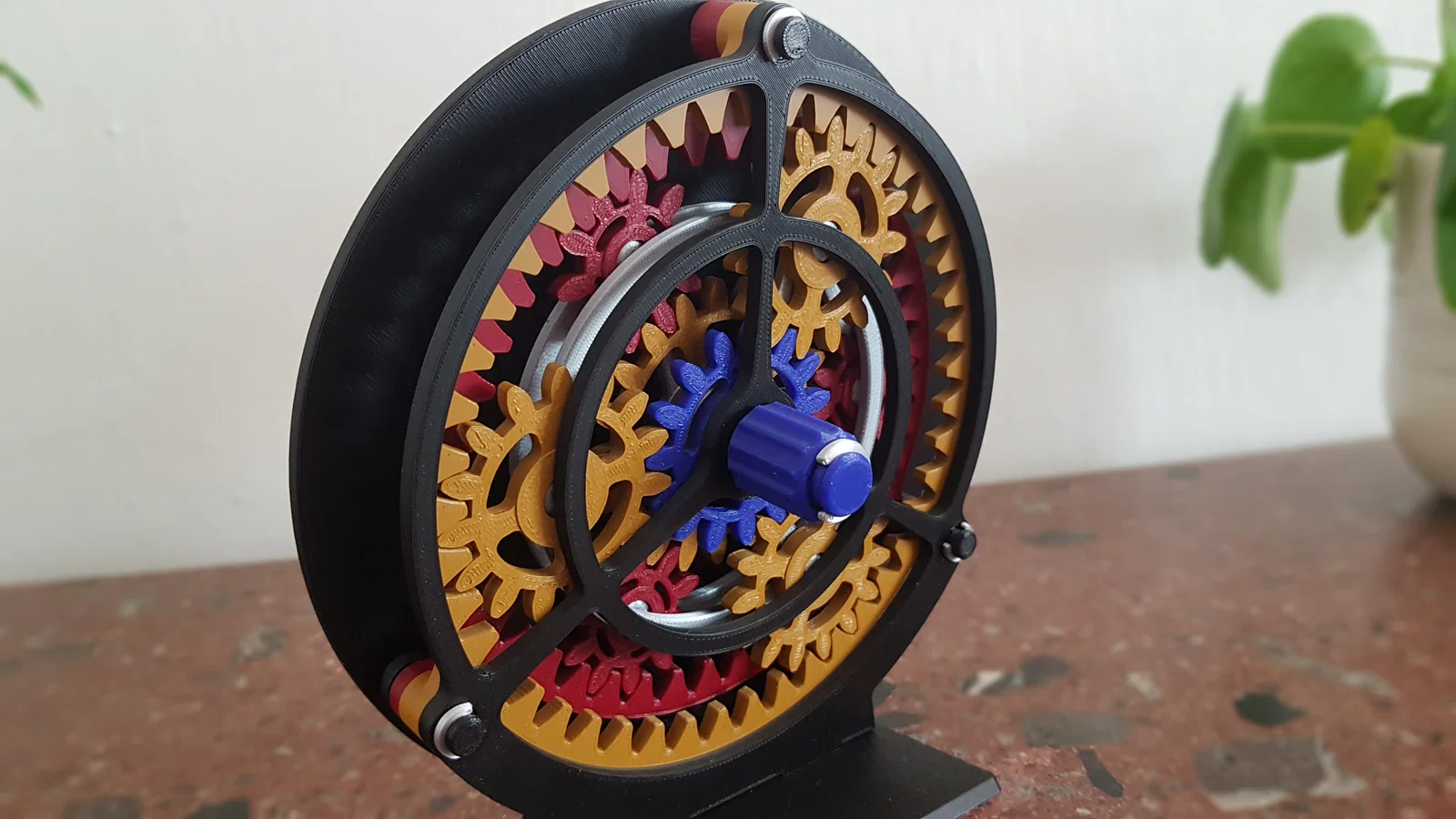

Kim giờ và kim phút được kết nối với một bộ cơ cấu bánh răng hành tinh hai tầng ở phía sau. Nhờ vậy, chúng chuyển động theo tỉ lệ chính xác là 1:12. Khi kim phút quay đủ một vòng, kim giờ sẽ di chuyển đúng một tiếng.

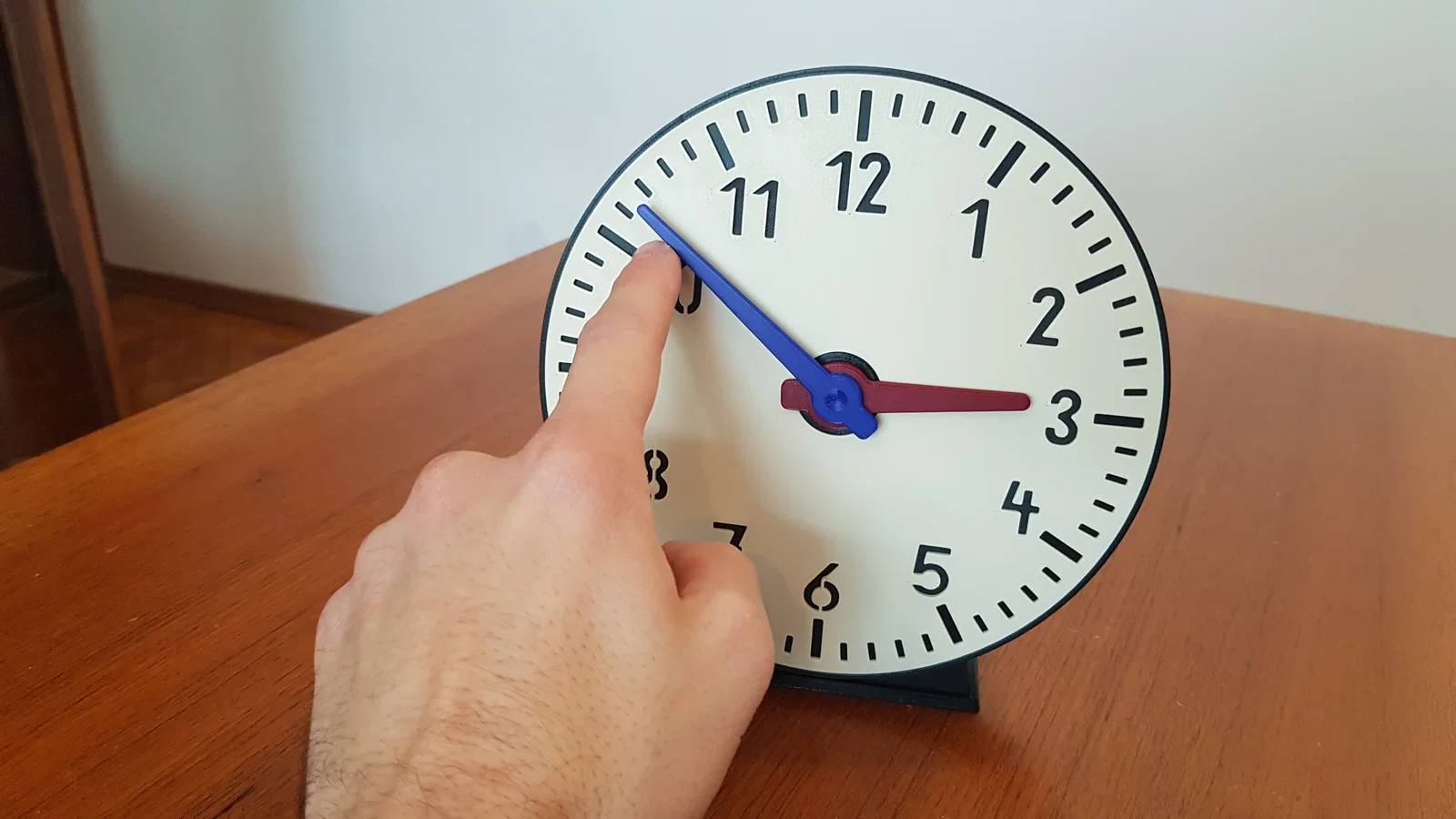

Bạn có thể điều chỉnh bằng cách xoay trực tiếp kim phút hoặc xoay núm vặn ở mặt sau để quan sát mặt đồng hồ rõ ràng hơn.

Thông số in cho mẫu trong hình:

PLA, độ cao lớp in 0.2mm
2 lớp vỏ (perimeters), 20% infill
Tổng thời gian in khoảng 20 tiếng (ở chế độ in bình thường, với cách phối màu như hình; thời gian có thể nhanh hoặc chậm hơn tùy vào số lượng màu nhựa bạn dùng)

Hướng dẫn lắp ráp:

• In tất cả các chi tiết
  Số lượng linh kiện cần thiết đã được ghi chú trong các file.

• Bước 1:
  Luồn các chốt kết nối qua lỗ trên thân đồng hồ (clock_body) rồi gắn mặt đồng hồ (clock_face) vào.
  Đảm bảo số “12” hướng thẳng lên phía chốt trên cùng. Sau đó, luồn kim giờ và kim phút qua lỗ ở giữa, canh sao cho cả hai kim đều chỉ vào số “12”.

• Bước 2:
  Đặt đồng hồ đã lắp mặt lên bàn. Đảm bảo hai kim vẫn chỉ vào số “12”. Sau đó gắn bộ phận A_planet_carrier vào kim giờ.
  Có một hình tam giác nhỏ được khắc trên A_planet_carrier. Tất cả các hình tam giác trên mọi chi tiết đều phải được lắp hướng lên trên về phía số “12”.

• Bước 3:
  Lắp A_gear_ring và A_sun_gear, cả hai đều phải để hình tam giác hướng lên trên. Sau đó lắp các bánh răng A_planet_gears.

• Bước 4:
  Lắp B_gear_gring và B_planet_carrier với hình tam giác hướng lên trên.

• Bước 5:
  Đặt B_sun_gear với hình tam giác hướng lên trên. Sau đó lắp các bánh răng B_planet_gears.

• Bước 6:
  Trượt phần chân đế phía sau (stand_back) qua các chốt kết nối và cố định lại bằng các kẹp nhỏ.

• Bước 7:
  Lắp núm vặn (grip) và cố định bằng kẹp lớn. Sau đó gắn phần đế dưới (stand_bottom).

• Hoàn thành - chúc các bạn vui vẻ!
