Khung máy tính ATX cơ bản / Test bench dạng mở
- Lượt tải
- 167
- Lượt thích
- 19
- Lượt coi
- 669
- Bản remix
- 1
- Bình luận
- 0
File 9 2,3 MB
- ATX-v1.2-all-parts_1775874176.stlSTL · 1,1 MB
- ATX-v1.2-psu_1775874176.stlSTL · 203,1 KB
- ATX-v1.2-psu-extension_1775874177.stlSTL · 83,2 KB
- ATX-v1.2-core_1775874177.stlSTL · 337,7 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #295051
- Danh mục
- Dụng Cụ Tiện Ích
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

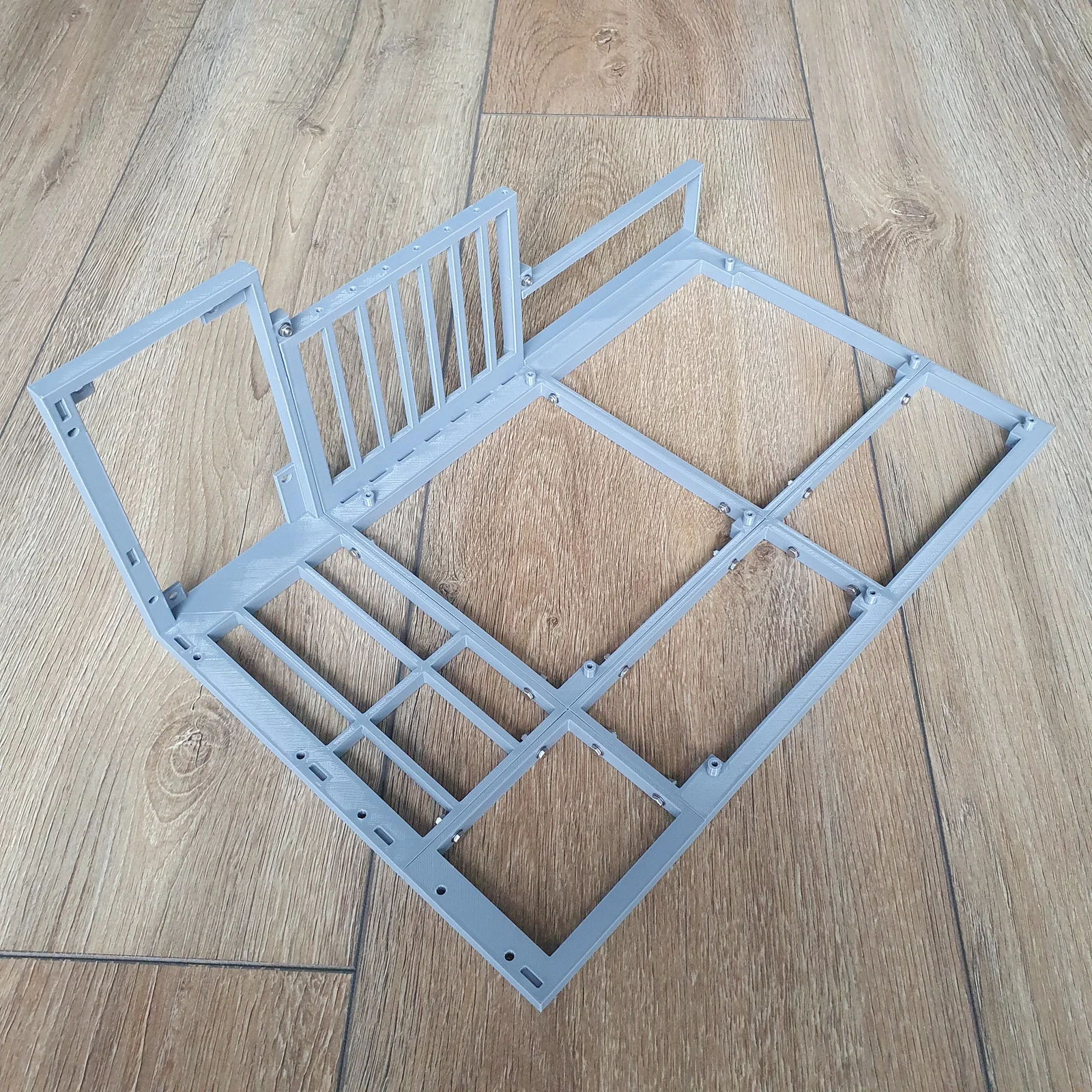

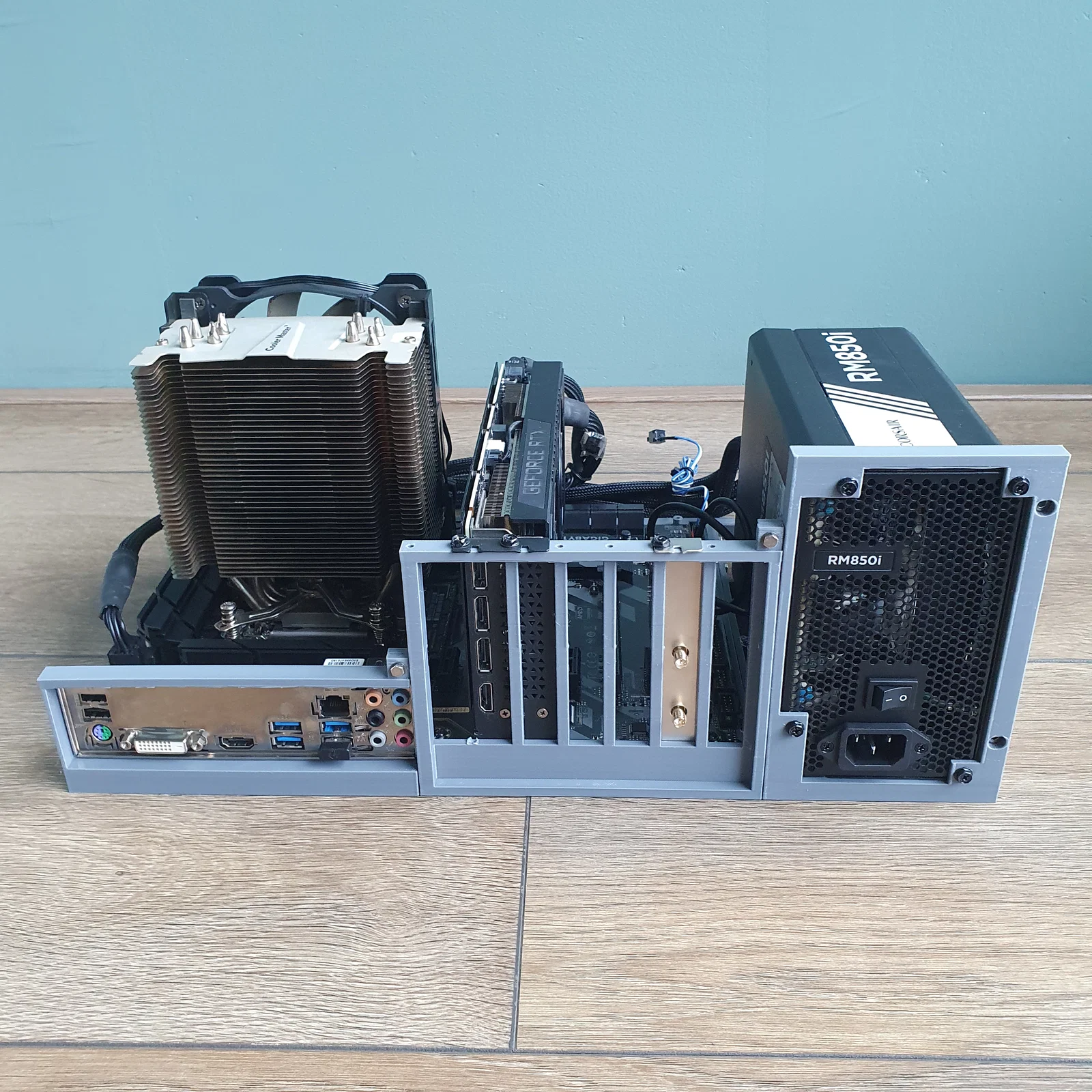

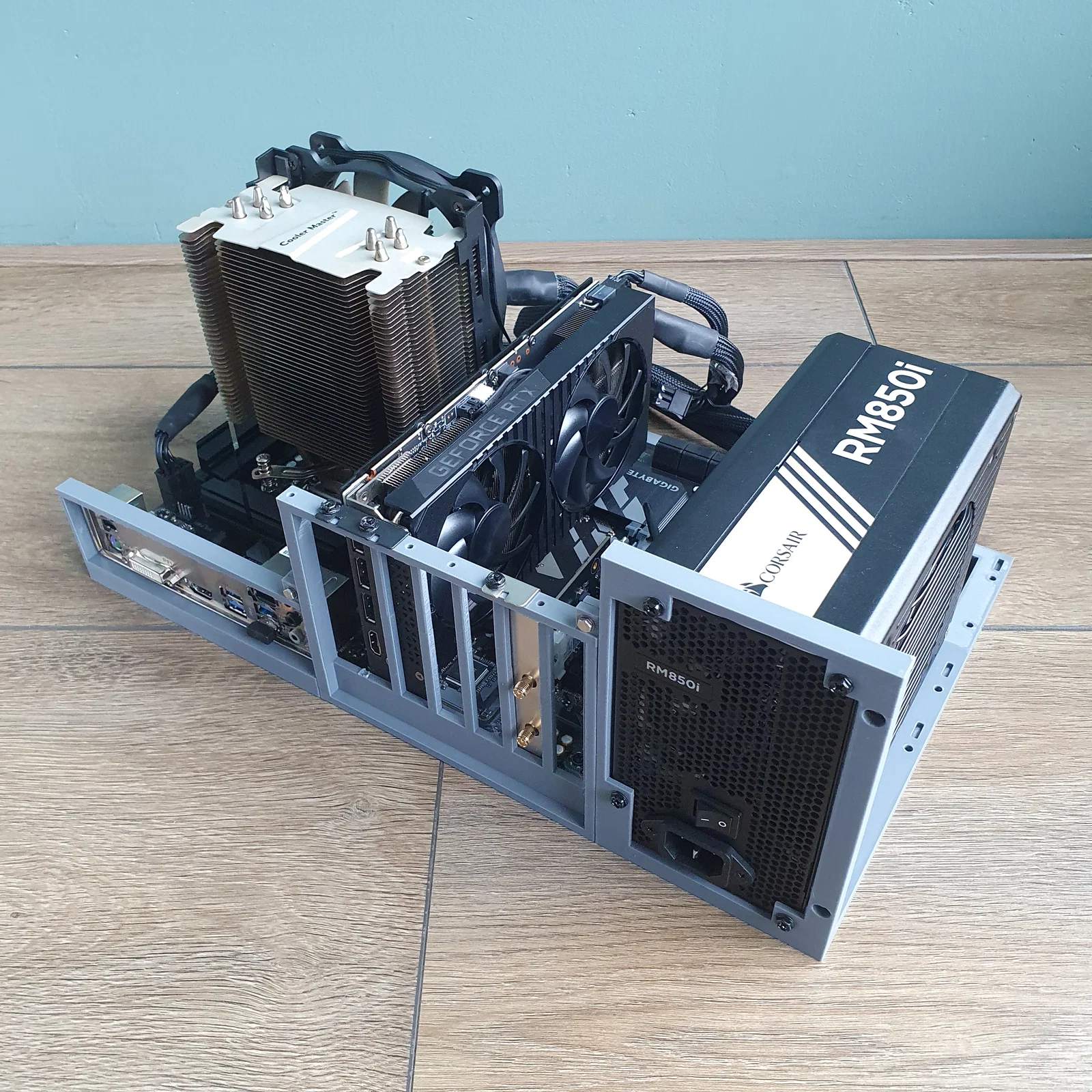

- Để làm khung ATX cơ bản, bạn chỉ cần tối thiểu các mô hình Core và IO để giữ bo mạch chủ và các card PCI (dùng 6 ốc bắt mainboard, hoặc 9 ốc nếu dùng thêm các đoạn nối extension).
- Tổng cộng có 8 mô hình được lắp ghép dạng snap-fit, sau đó cố định bằng 25 bộ ốc vít M3x12mm (hoặc loại tương đương, khuyến khích dùng đầu bake/phillips).

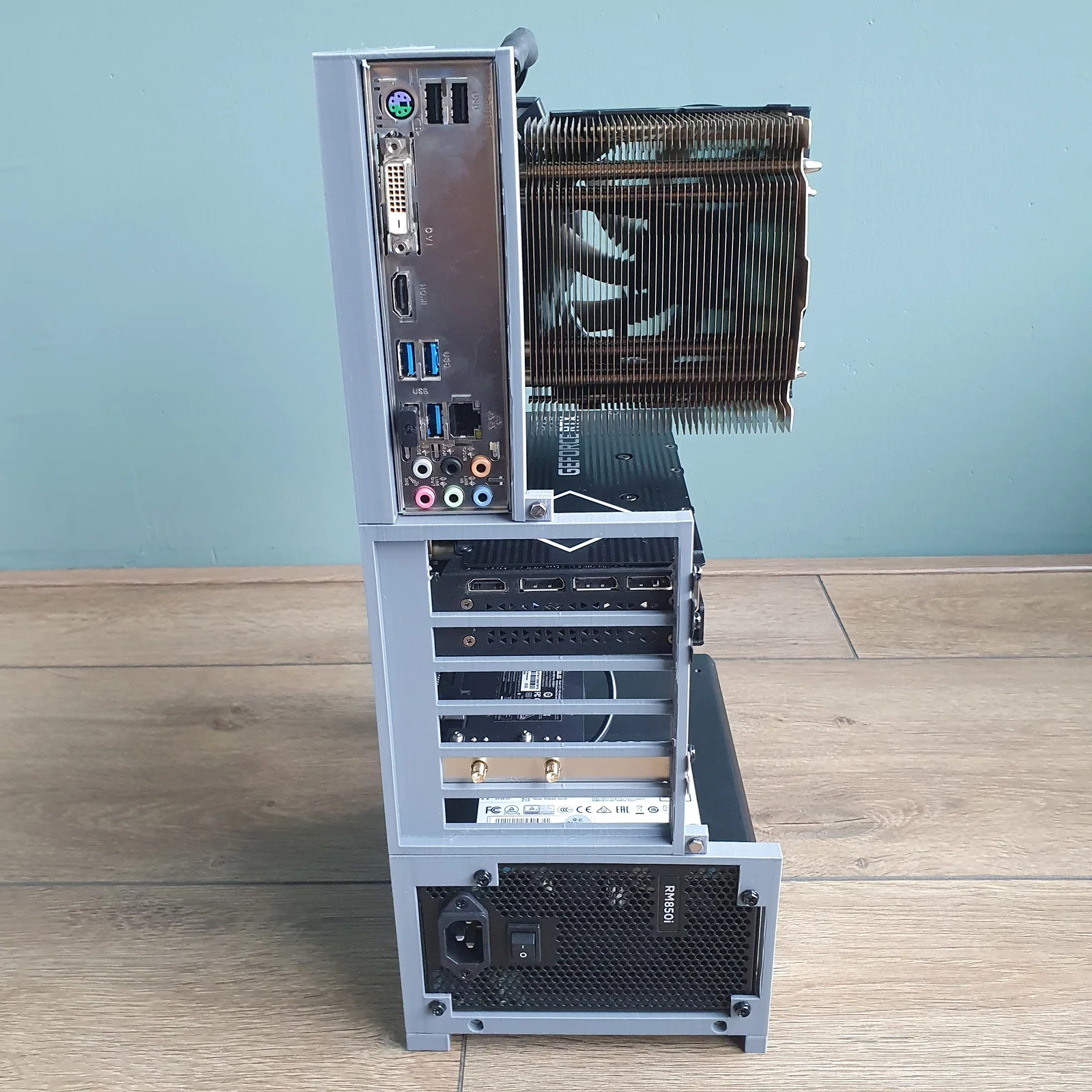

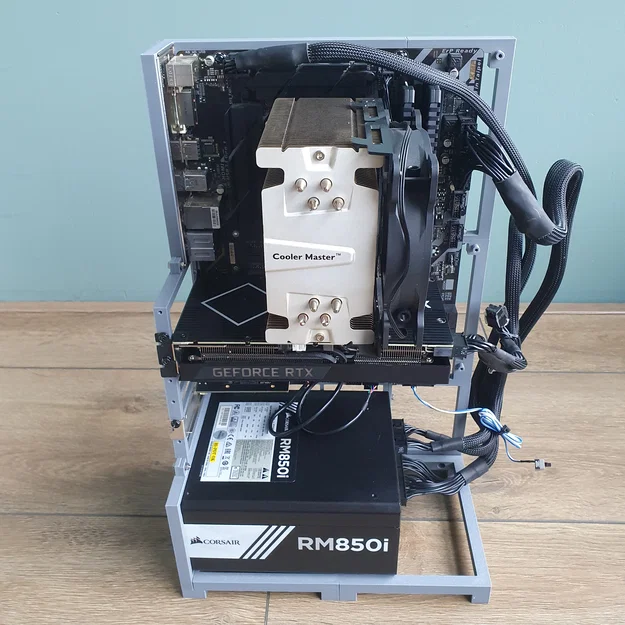

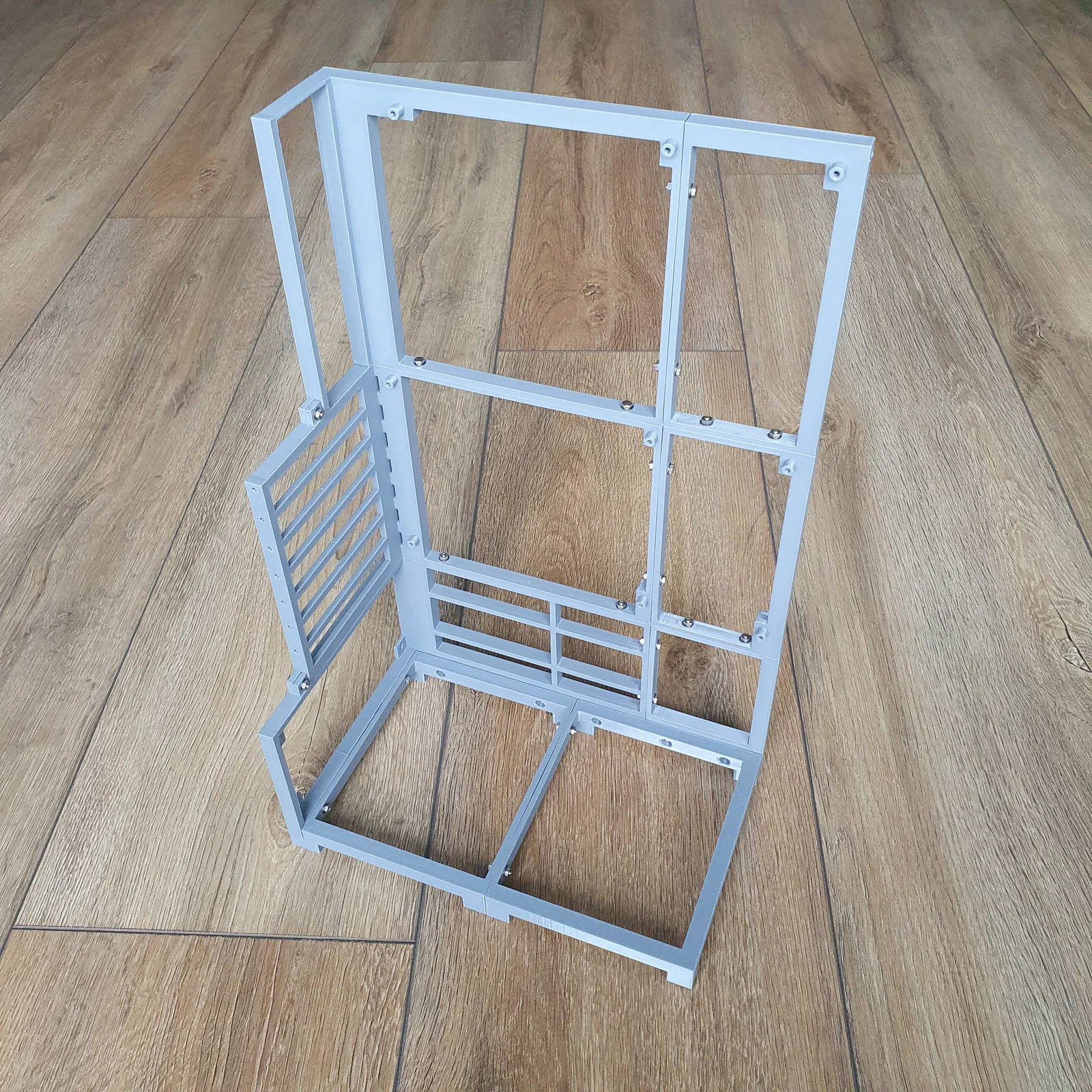

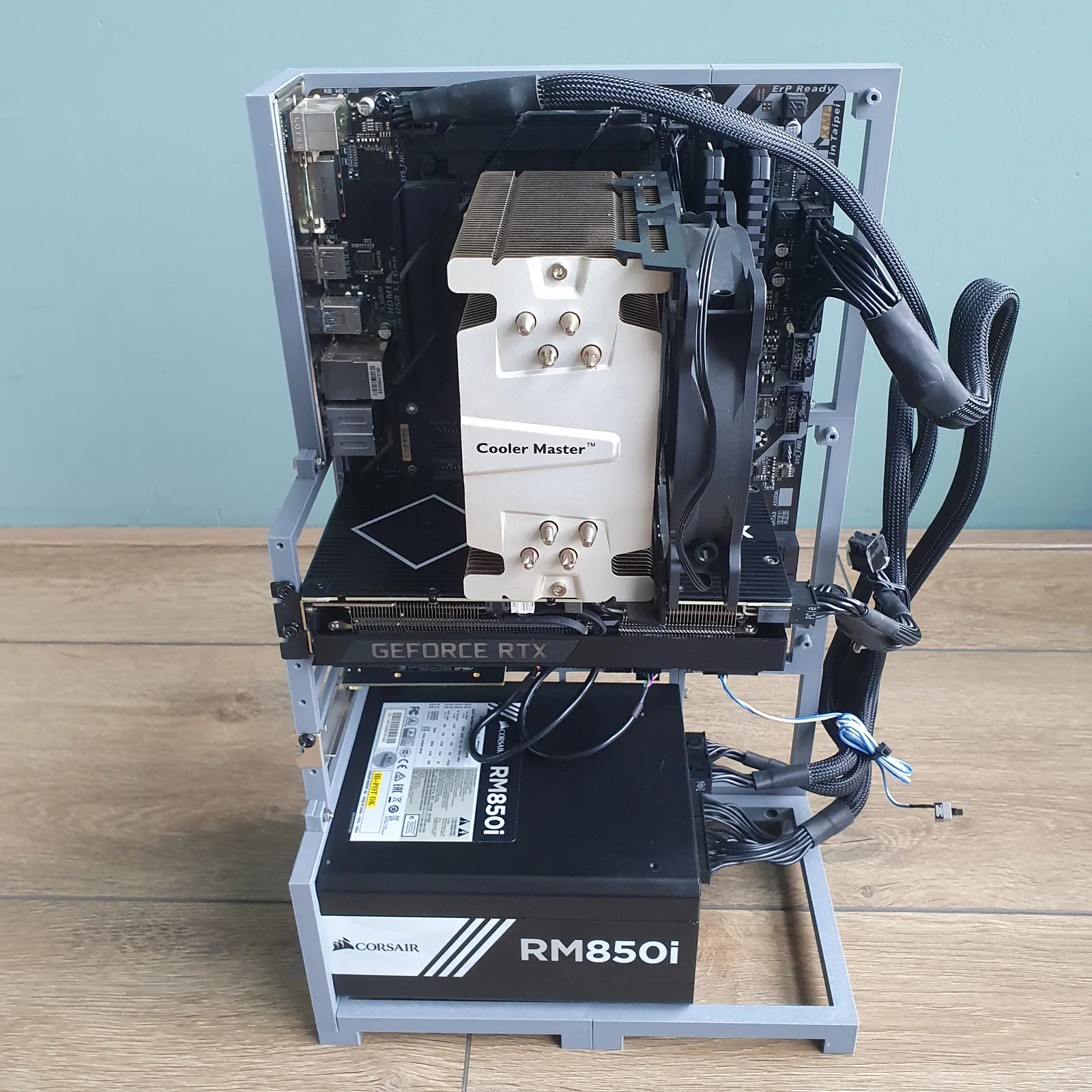

- Có chân đế tùy chọn để dựng đứng khung máy.
Bo mạch chủ và các card PCI có thể vặn ốc trực tiếp vào các trụ hoặc lỗ trên khay bằng ốc bắt mainboard thông thường.
Để đạt kết quả in tốt nhất, mình khuyên bạn nên giữ nguyên hướng in ban đầu và sử dụng đầu in 0.4mm để đảm bảo các khớp nối snap-fit khớp chính xác.

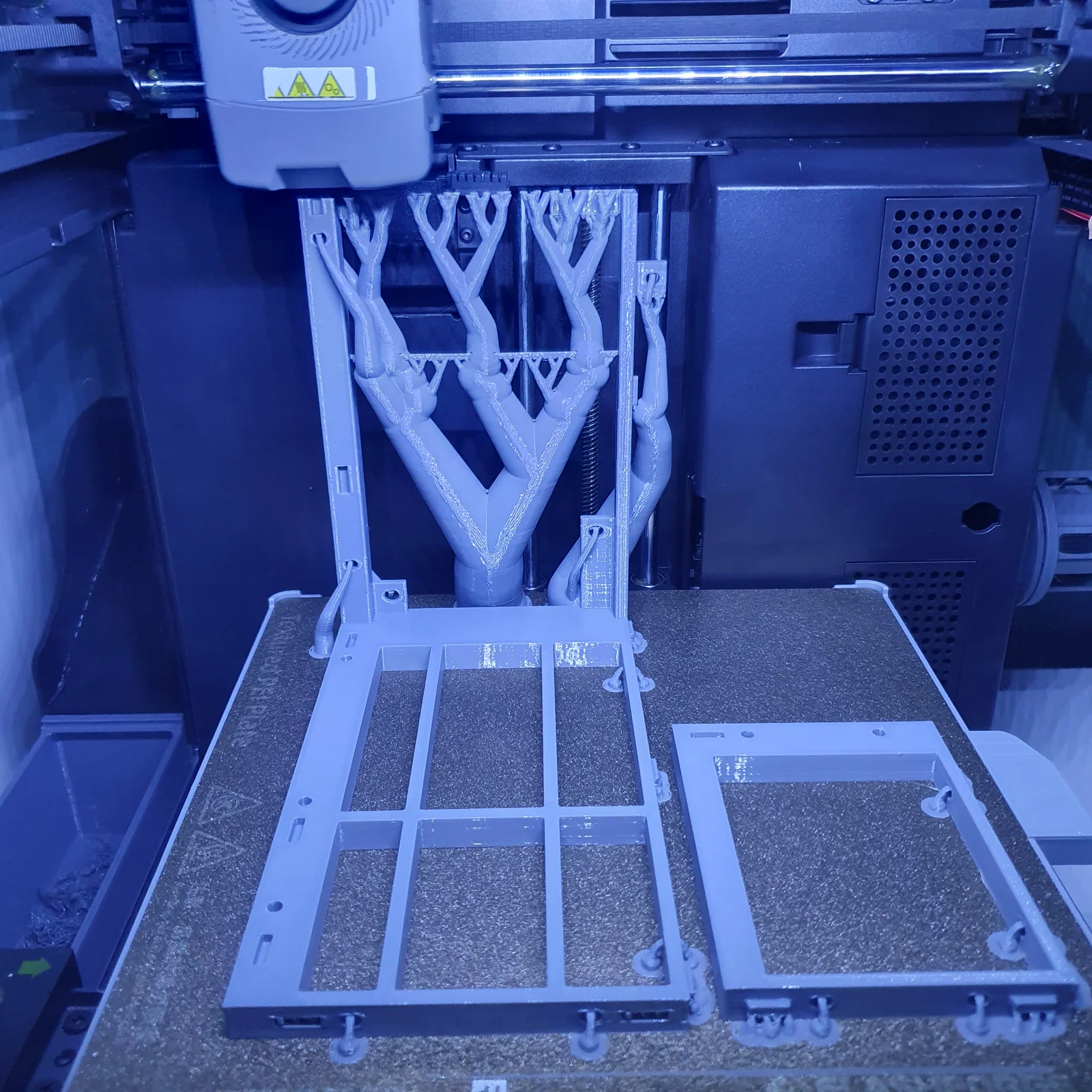

- Các mô hình cao hơn có các thanh đỡ ngang 1mm, bạn nên dùng support dạng cây (tree supports) rồi cắt bỏ sau khi in xong.
- Độ dài tối đa của các mô hình là 18.2cm.
Nếu thanh đỡ khe PCI bị vướng khi cắm dây HDMI loại dày, bạn có thể cắt bỏ thanh đó.
30/03/2026 - v1.2 hoàn tác các thay đổi về khoảng cách để quay về kích thước chuẩn.
27/02/2026 - thêm 3 lỗ bắt ốc ở các phần mở rộng để đảm bảo đúng chuẩn ATX.
26/02/2026 - v1.1 cập nhật các mô hình, thêm chân đế tùy chọn.
25/02/2026 - sửa lại chiều cao IO-shield và thêm lỗ bắt ốc cho các phần mở rộng.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 9
- Tổng dung lượng
- 2,3 MB
- File lớn nhất
- 1,1 MB
