Các bộ phận in 3D cho Gagguino (Gen 3) - Tương thích ASA/ABS

Dự án này tập trung vào việc cải tiến các thiết kế tuyệt vời của Loogle cho dự án Gagguino để có thể in bằng nhựa ASA/ABS (hoặc hầu hết các loại sợi nhựa có khả năng chịu nhiệt tốt hơn PLA).

Đây không phải là các thiết kế chính thức, bạn hãy truy cập trang của Loogle để xem hướng dẫn lắp đặt tiêu chuẩn.

Nguyên tắc ở đây là loại bỏ các chi tiết linh hoạt có thể gây vấn đề khi in bằng ABS hoặc ASA. Các thiết kế gốc sử dụng nhiều kẹp nhựa để giữ các bộ phận với nhau hoặc vào máy (để giảm độ phức tạp khi lắp ráp). Thay vào đó, tôi sử dụng ốc vít nhiệt (heat set inserts) M3 và phần cứng M3 để đạt được mục đích tương tự, dù việc lắp ráp có thể phức tạp hơn một chút và cần thêm linh kiện.

Nếu bạn đang in bằng PETG hoặc muốn trải nghiệm lắp đặt đơn giản nhất, thì các thiết kế này không dành cho bạn, hãy dùng bản gốc của Loogle. Nhưng nếu bạn cần các thiết kế cứng cáp hơn hoặc muốn sử dụng loại nhựa khác ngoài PETG, tôi hy vọng những tệp tin này sẽ hữu ích với bạn.

Các thay đổi so với phần gốc:

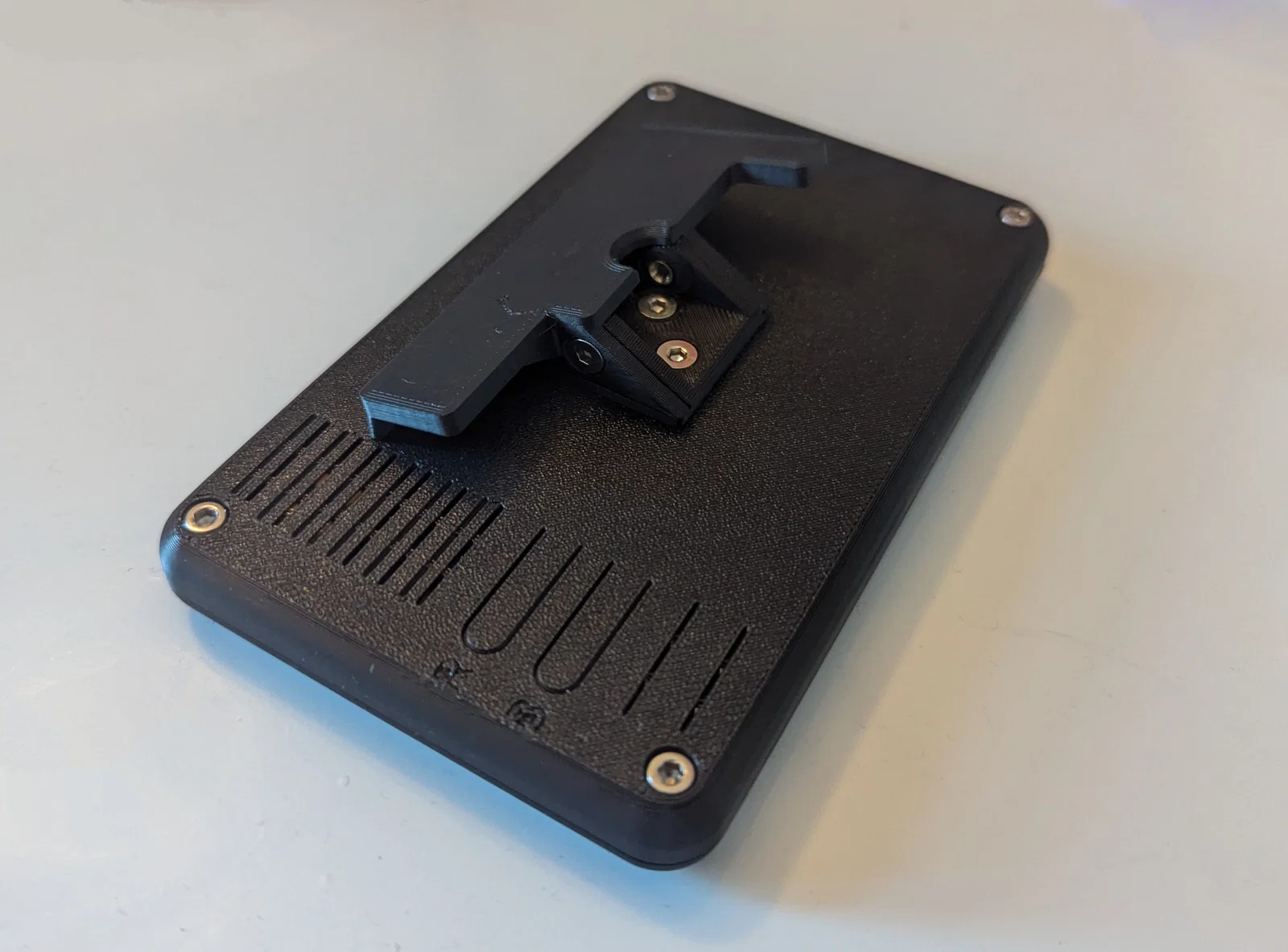

Vỏ màn hình Gen 3:

• Loại bỏ các kẹp nhựa giữa hai nửa, thay bằng ốc vít M3.
• Loại bỏ kẹp linh hoạt giữ Mount_AdjustablePlate, thay bằng ốc vít M3.

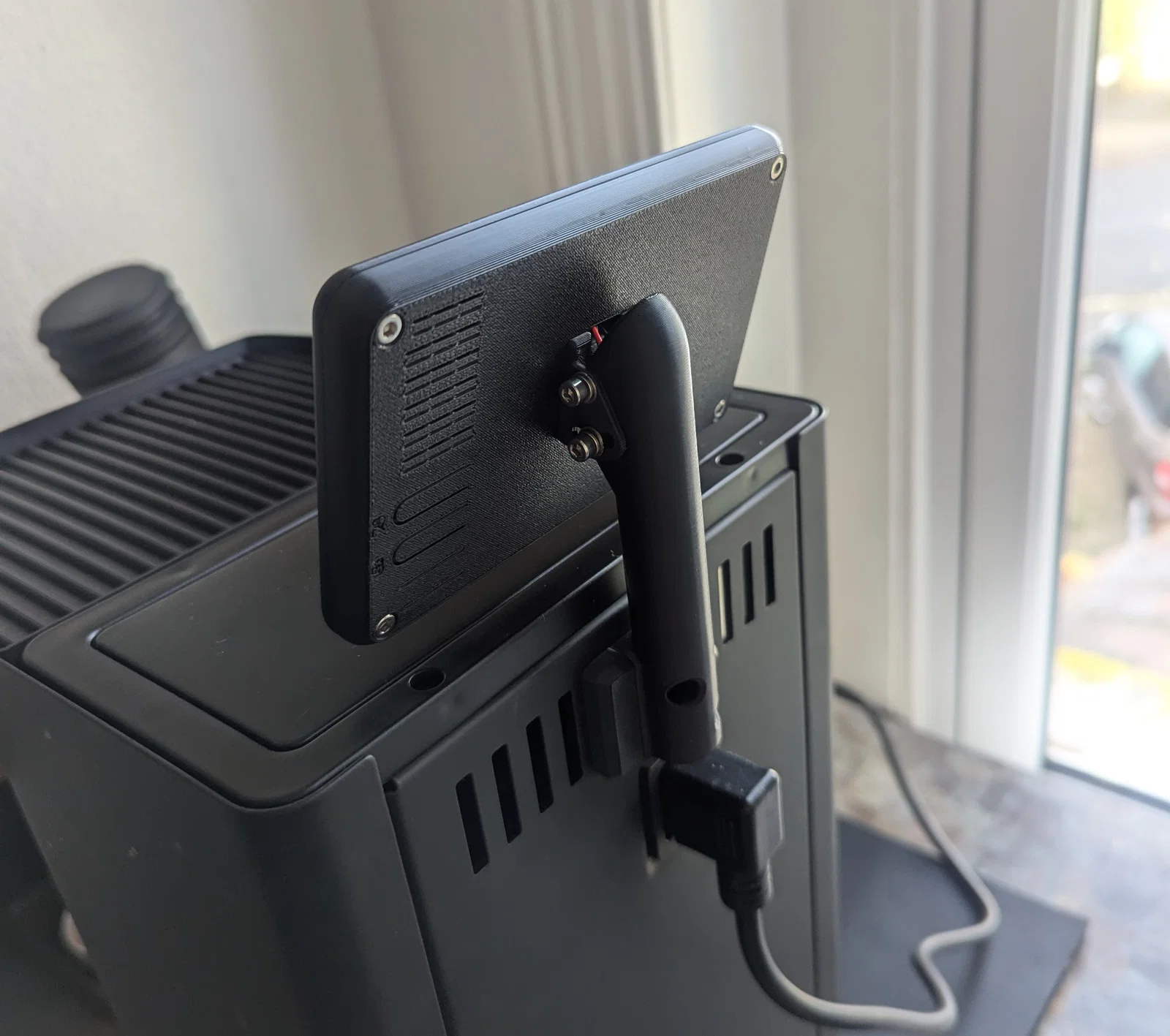

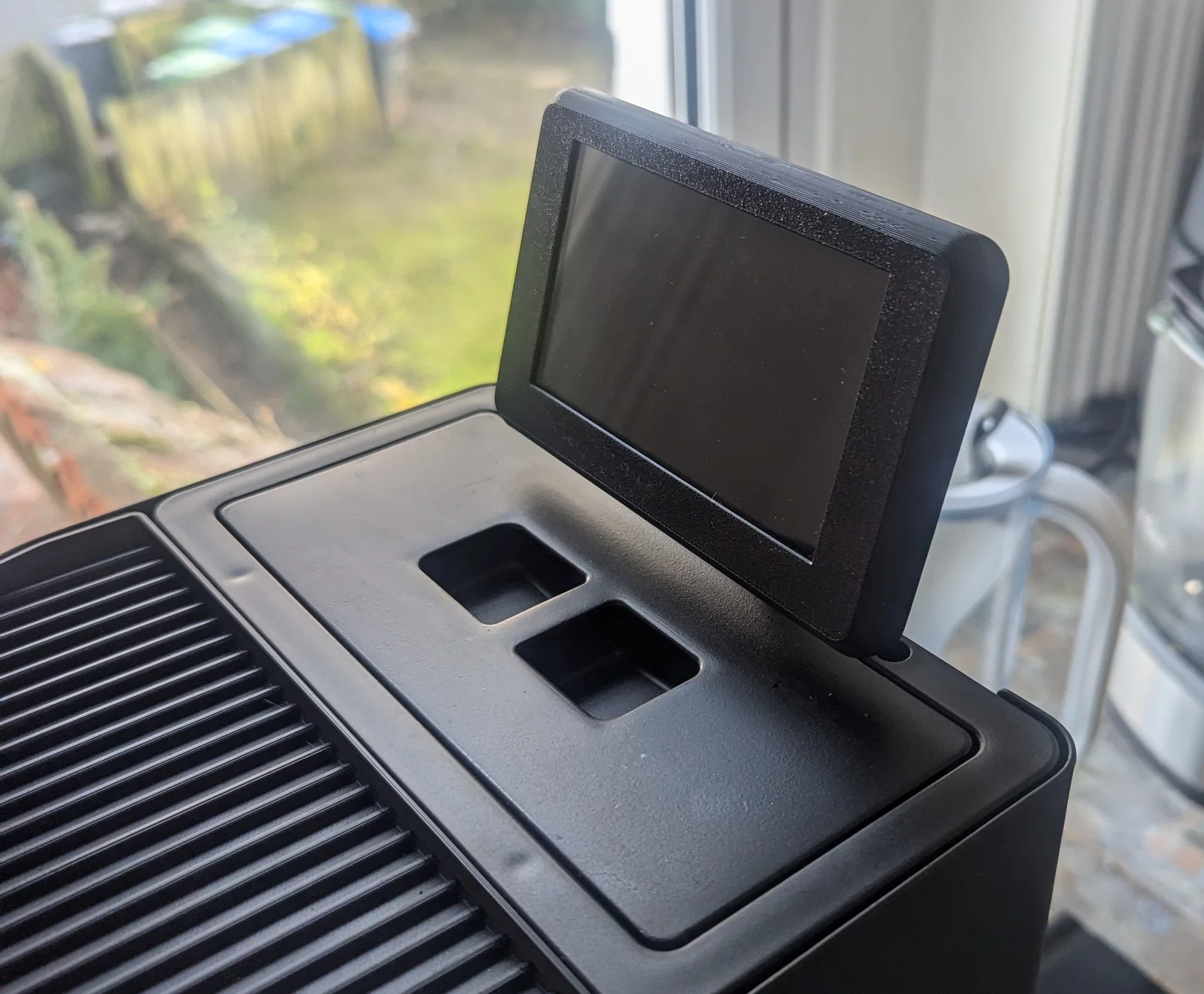

Giá đỡ phía sau:

• Làm dày các cánh của Mount_AdjustablePlate lên 3.2mm để tăng độ cứng.
• Loại bỏ các cánh tay linh hoạt gắn vào khe thông gió của máy.
• Dời vị trí màn hình lùi lại một chút để khớp với vị trí màn hình gốc.
• Thêm lỗ vít vào "Mount_Rear[ABS].stl" để cố định vào máy.

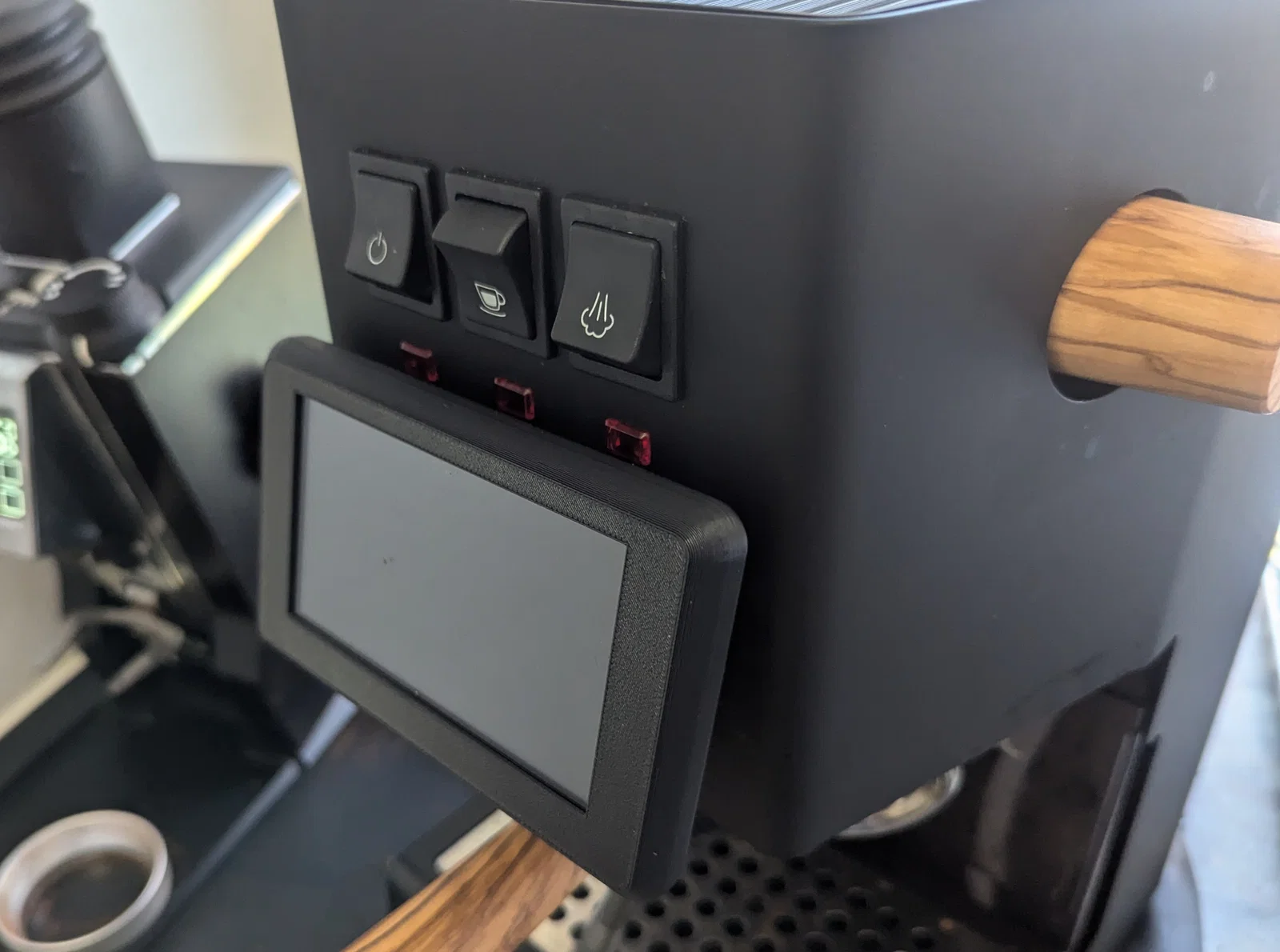

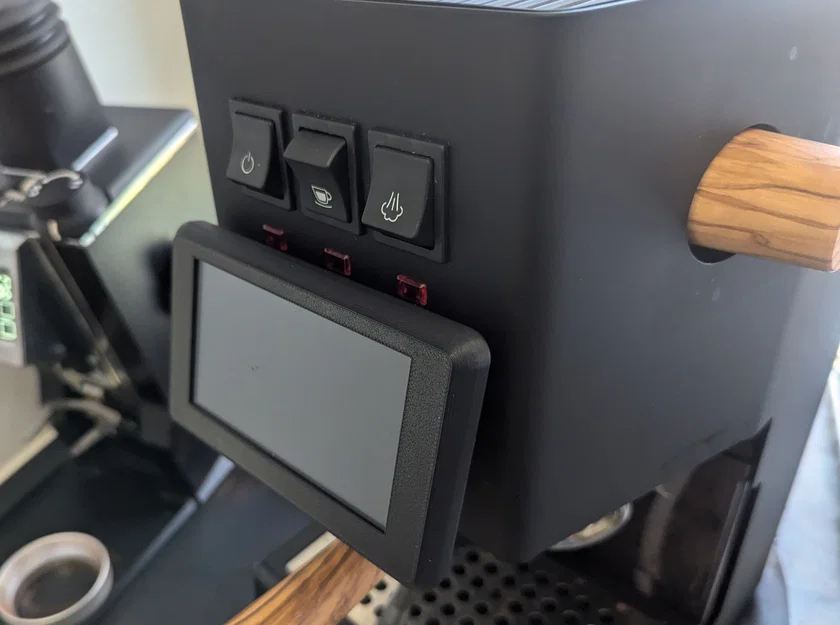

Giá đỡ phía trước:

• Chia thiết kế thành hai phần để in không cần hỗ trợ, cho phép thêm lỗ vít chìm để gắn vào Vỏ màn hình Gen 3 của tôi.
• Giữ nguyên phần lớn hình học để không gây cấn với các mẫu logo GC khác nhau.

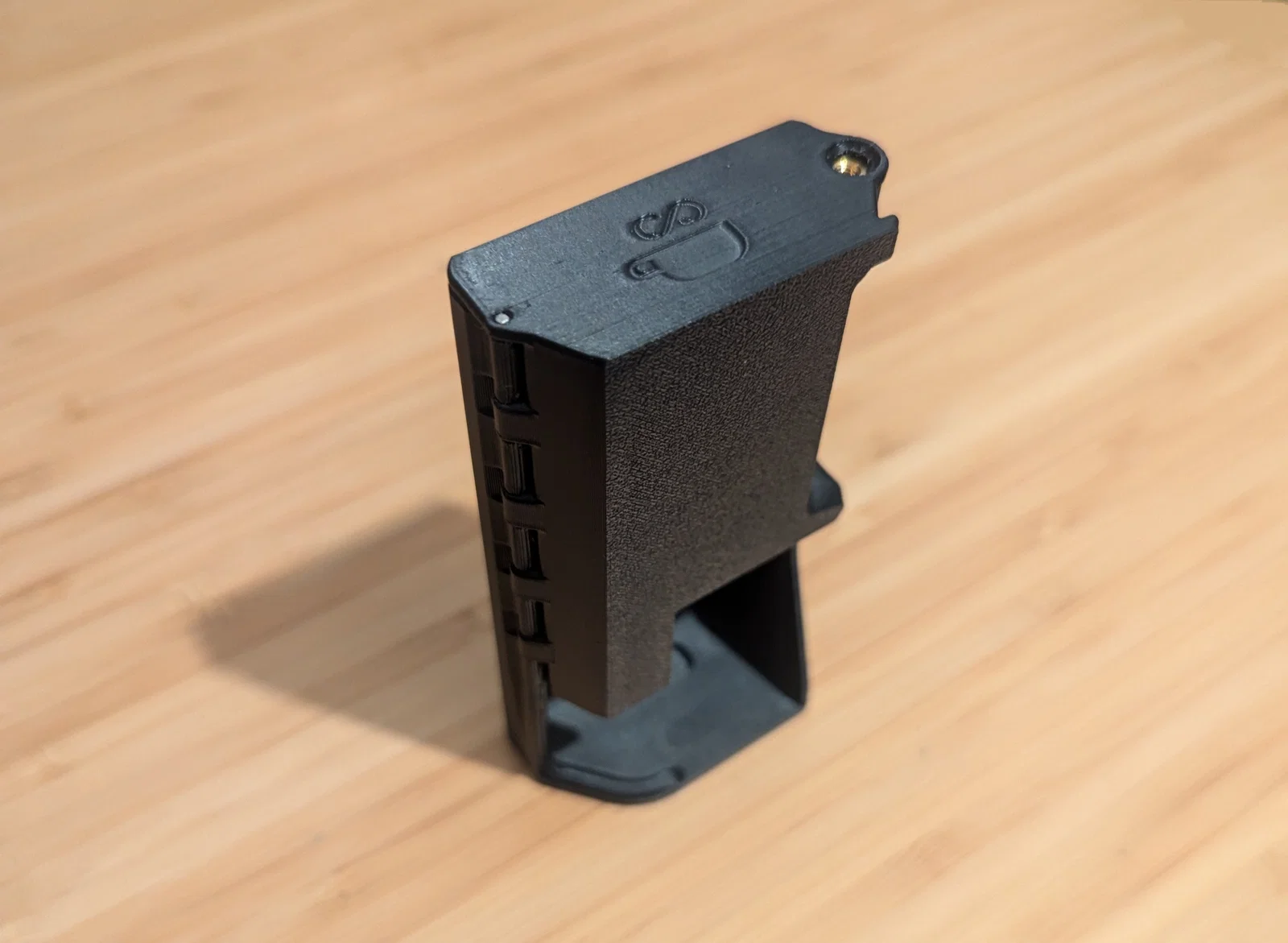

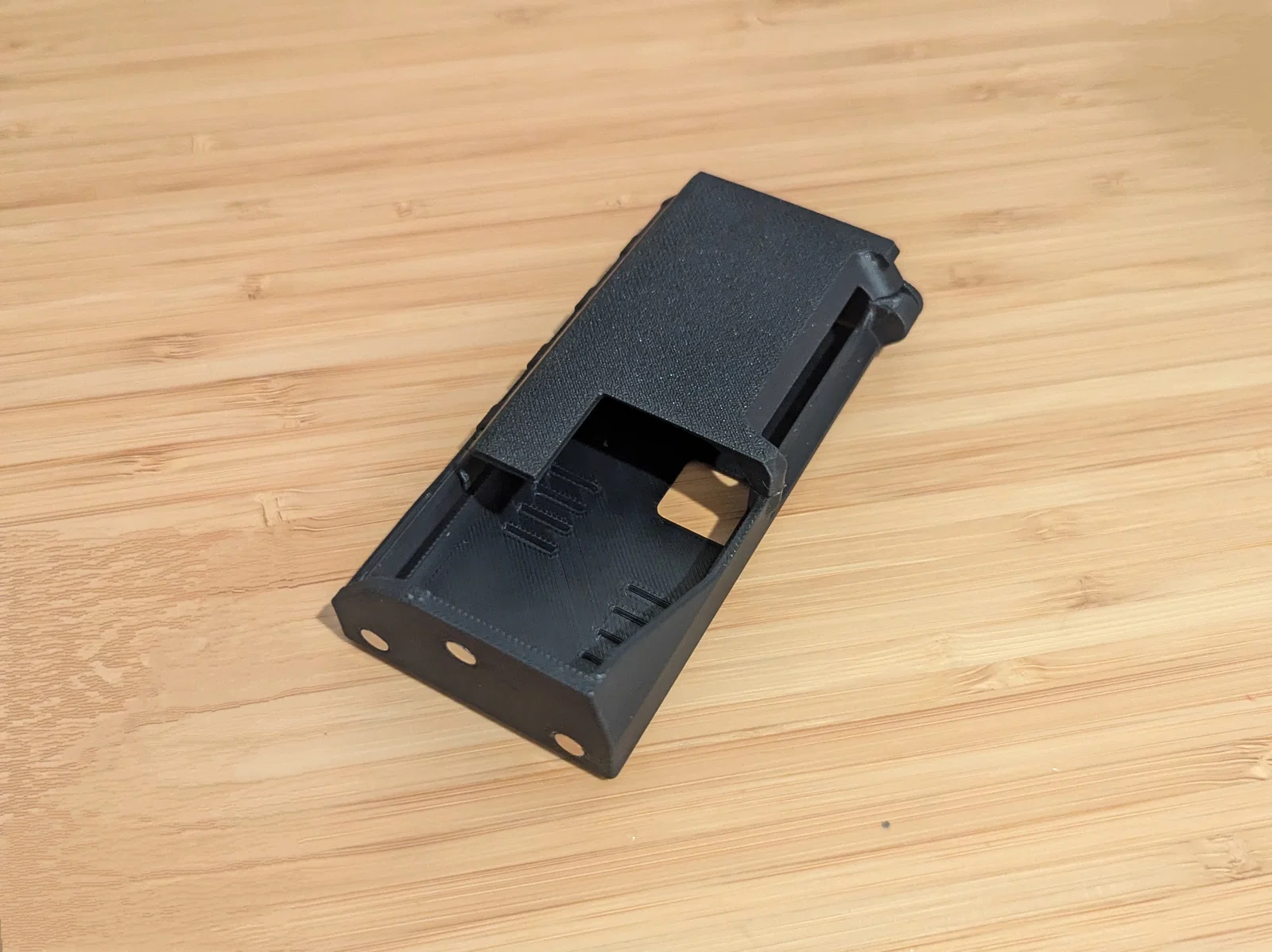

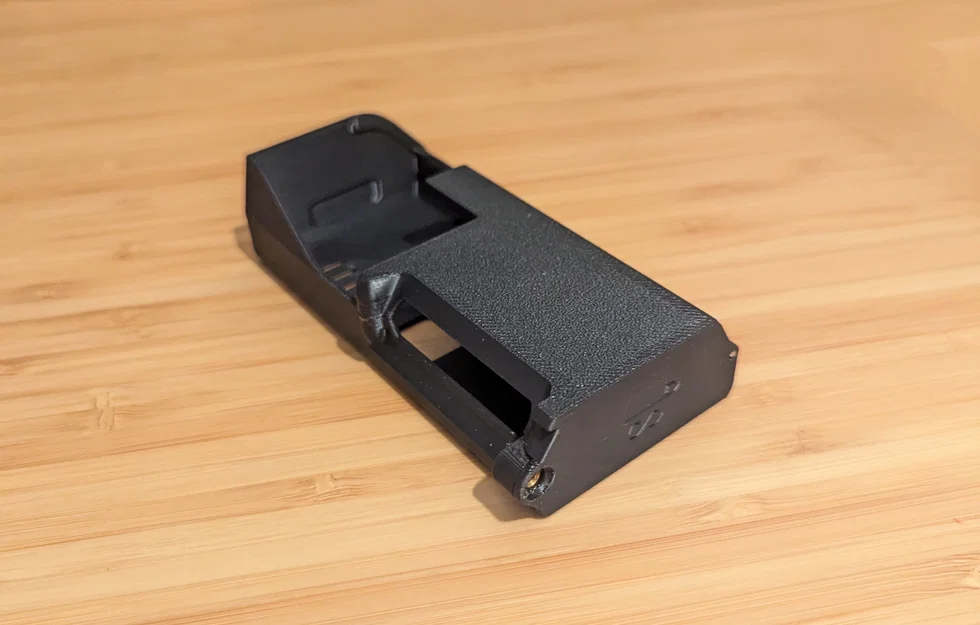

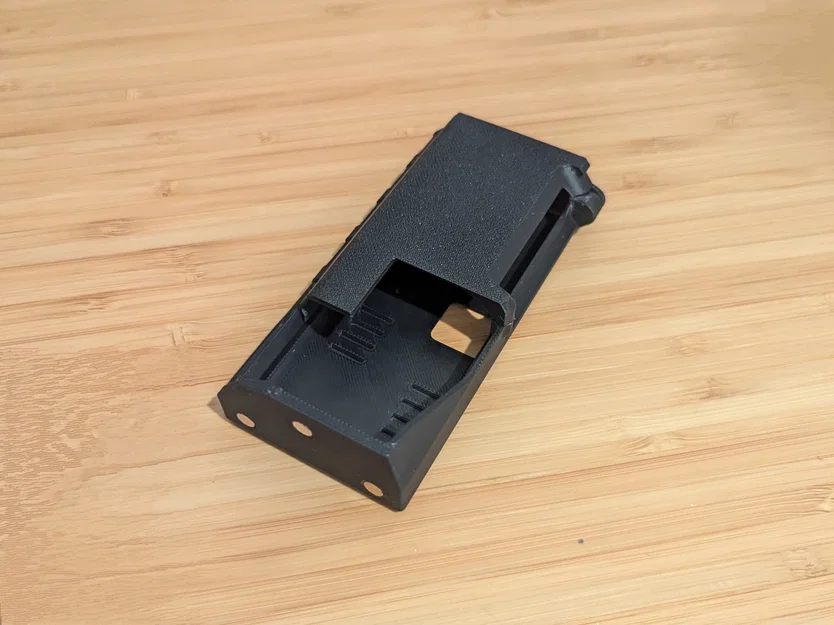

Vỏ PCB v3.1/v4:

CẬP NHẬT 06/01/2025: Thay thiết kế v3 bằng v3.1/v4 (thiết kế mới nhất từ Loogle ít rủi ro đoản mạch bảng mạch hơn).

• Thay bản lề in liền khối bằng thanh thép 1.5mm.
• Thay kẹp đóng bằng nam châm 3mm và một ốc vít chìm M3.

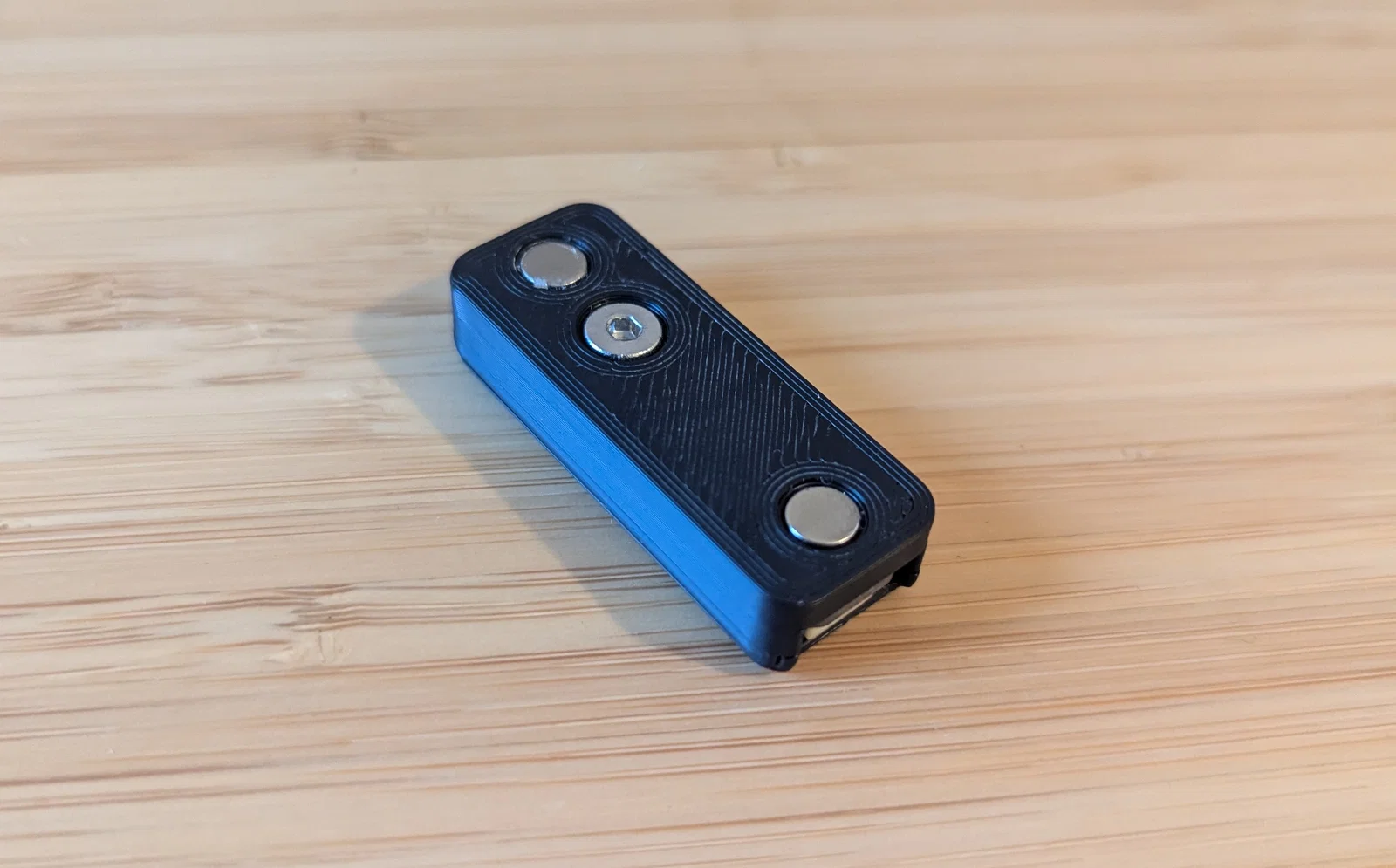

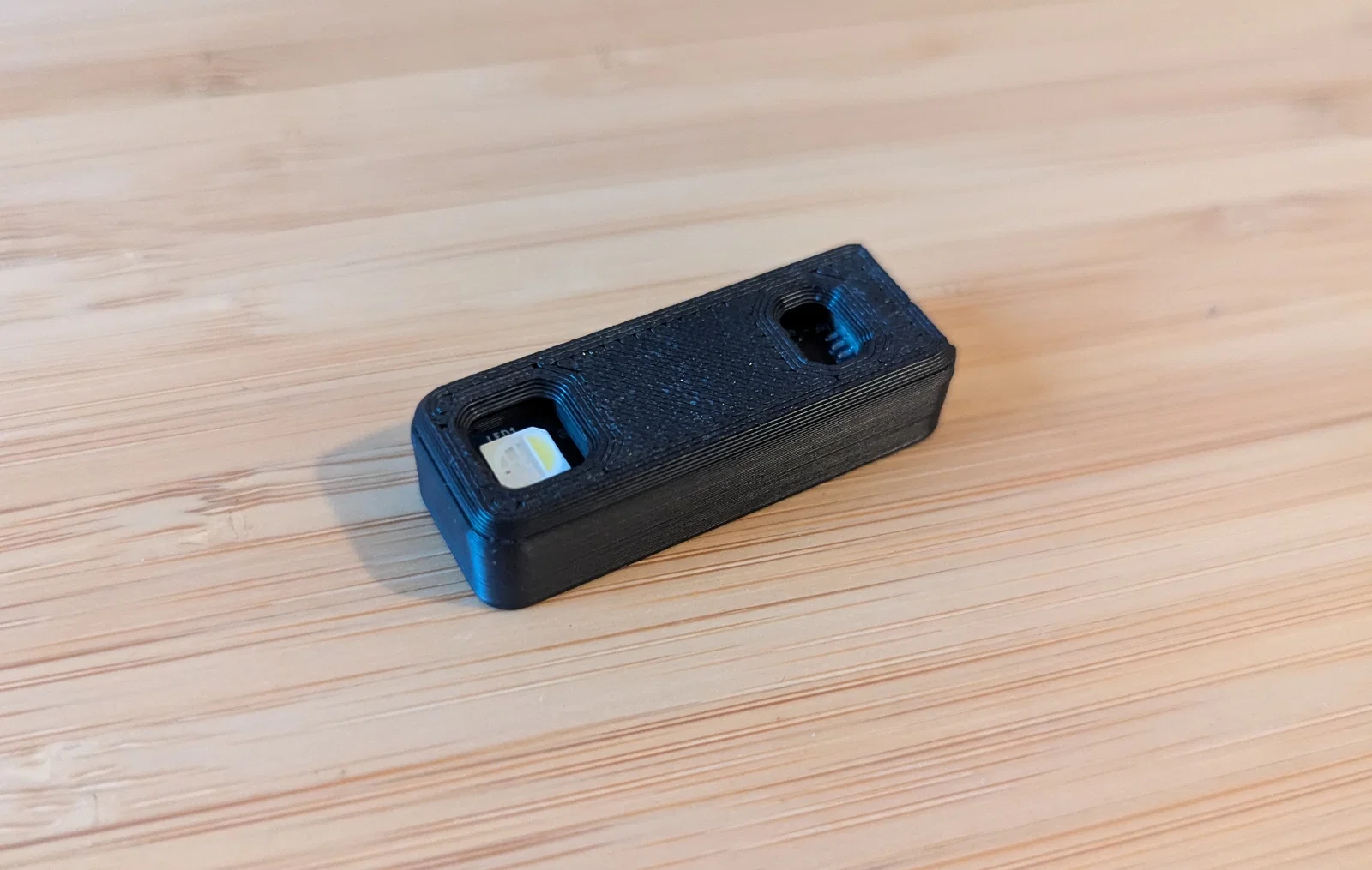

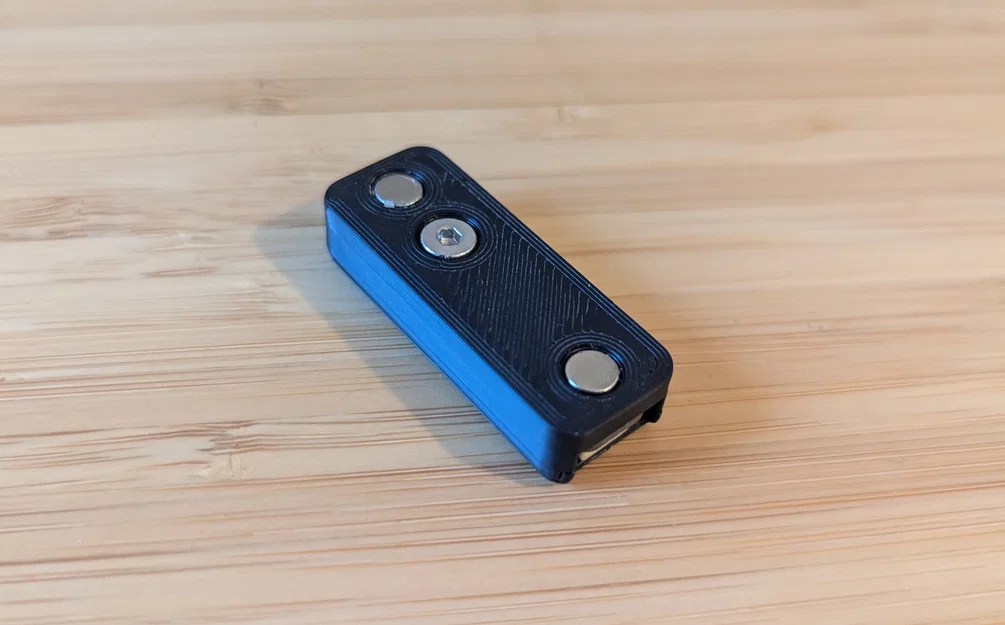

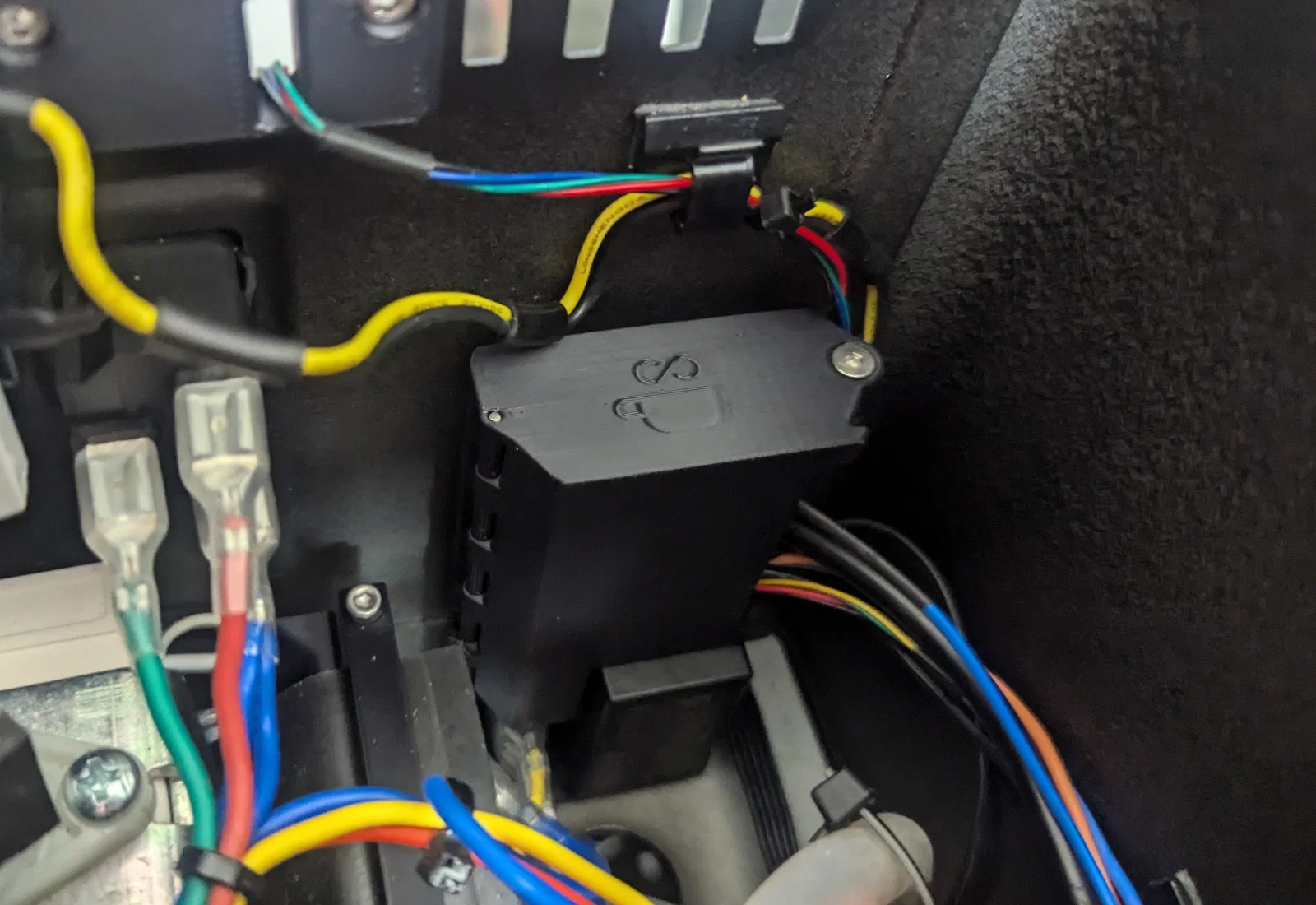

Vỏ TOFNLED:

• Thiết kế hoàn toàn khác.
• Sử dụng hai nửa và vít M3 để thay thế chi tiết linh hoạt giữ PCB.

Bộ chuyển đổi khay nước thải (GCP) cho cân điện tử:

• Tăng độ dày của lò xo để tăng độ cứng.

Danh sách linh kiện (BOM):

(Tham khảo danh sách chi tiết trong nội dung gốc để chuẩn bị đầy đủ ốc vít M3, heat-set inserts và nam châm theo hướng dẫn)

Hướng dẫn lắp ráp:

LƯU Ý: Tất cả các tệp .stl đã được xoay để có khả năng in tốt nhất.

CHỌN NHỰA: Các tệp này được thiết kế và kiểm nghiệm cho ABS/ASA. PLA nên tránh dùng vì dễ biến dạng dưới nhiệt độ cao.

(Thực hiện theo các bước lắp ráp chi tiết cho Vỏ màn hình, Giá đỡ sau/trước và Vỏ PCB như đã mô tả trong tài liệu gốc với hình ảnh minh họa đi kèm https://cdn.f3d-ai.com/uploads/public/69d/785/00e/69d78500e461b904220683.png đến https://cdn.f3d-ai.com/uploads/public/69d/785/017/69d78501709dc440883245.png9).

Vì tôn trọng Loogle, tôi quyết định không chia sẻ tệp .step của các bộ phận gốc. Tôi chỉ đính kèm tệp .step cho ‘Mount_Adjustable_Plate[ABS]’ để bạn có thể tùy chỉnh giá đỡ của riêng mình.

Chúc các bạn mod máy vui vẻ!
