Cân Gaggia Classic | Pro

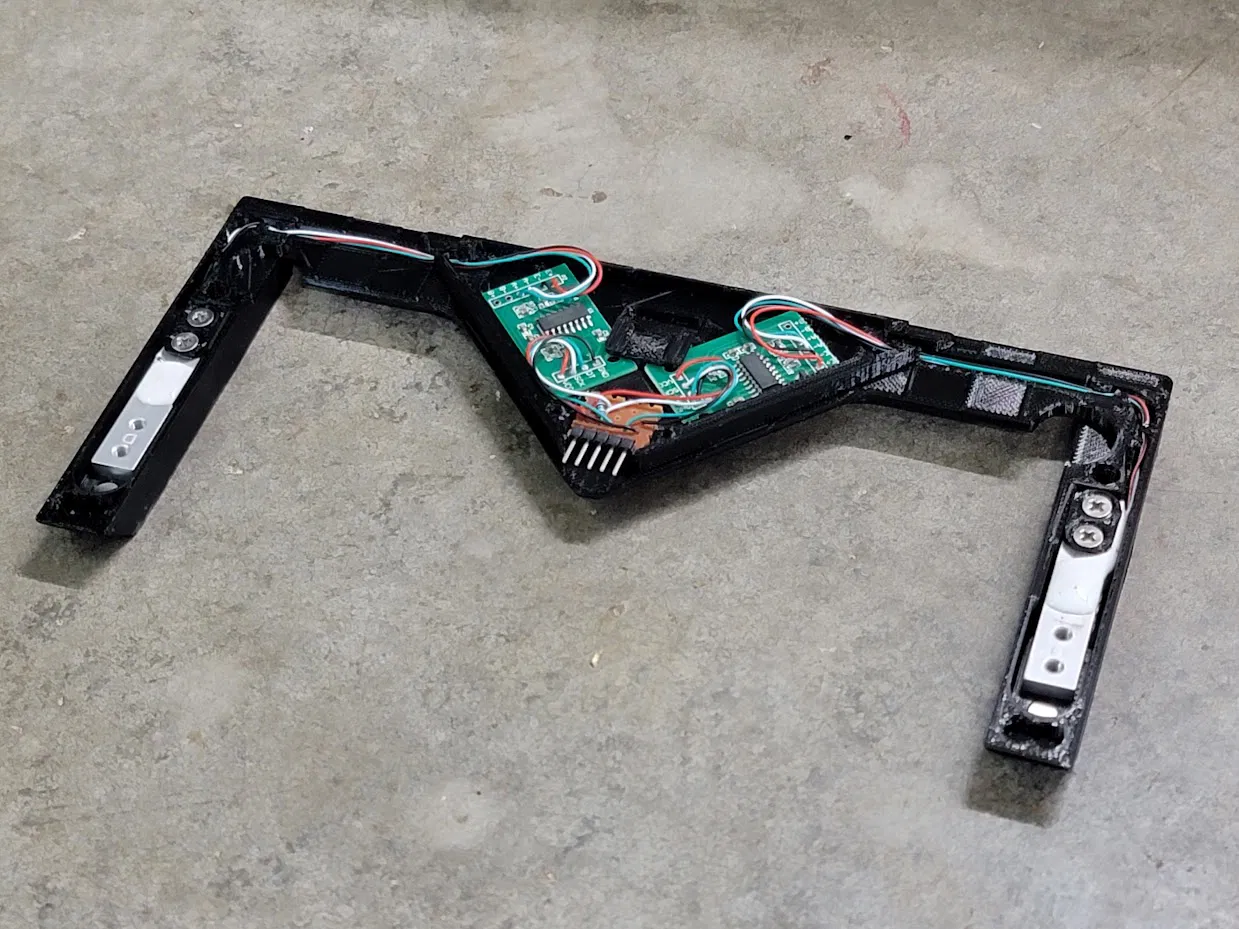

Bộ phận lắp ráp này dùng để gắn cân vào máy Gaggia Classic hoặc Gaggia Classic Pro của bạn. Tương thích với hai bo mạch HX711 hoặc bo mạch kép HX711 của Vas. Yêu cầu cell tải 750g.

Vui lòng xem hướng dẫn lắp ráp tại gaggiuino.github.io

Hướng dẫn in:

In tất cả các bộ phận trong thư mục “Base”. Lưu ý bạn cần 2 Flex Limiters và 2 Load Plates.

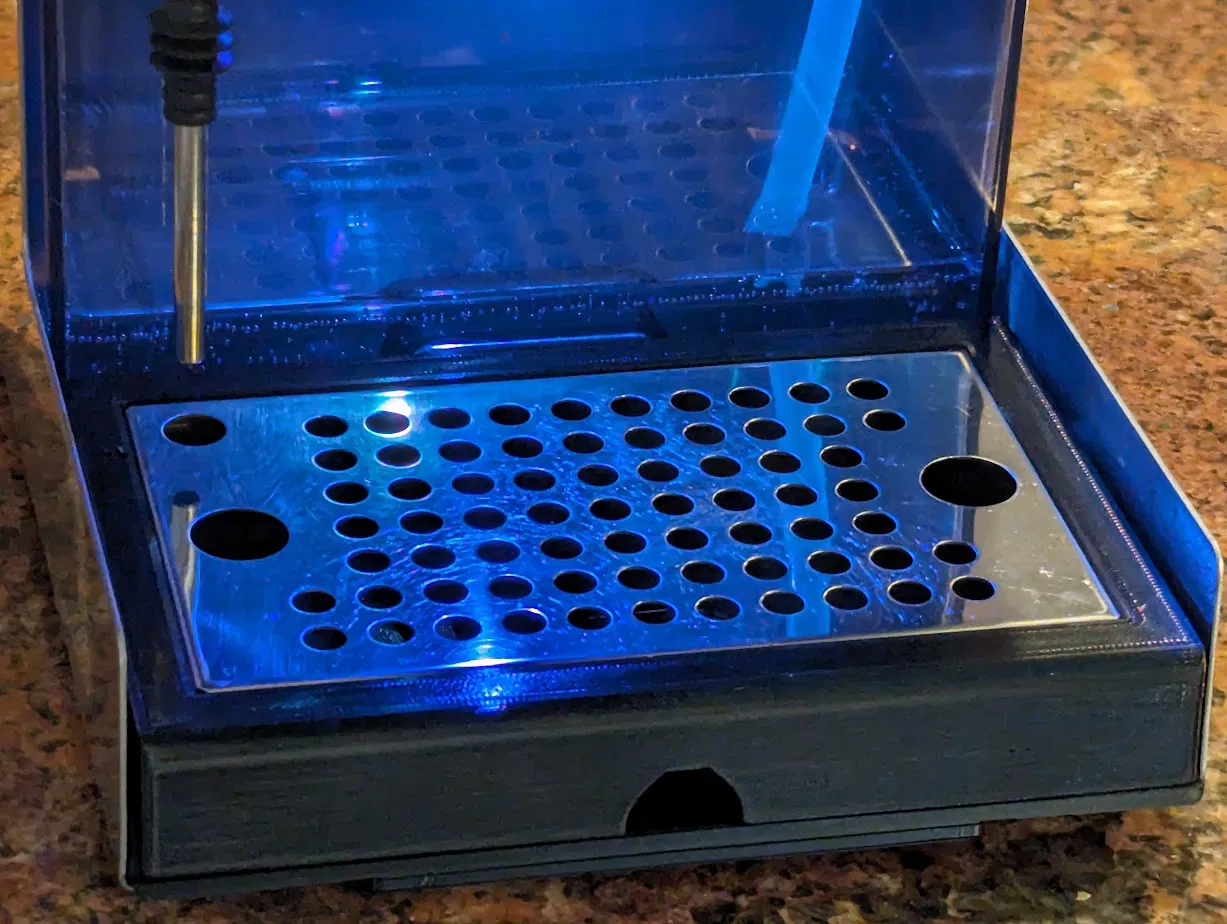

Có 5 tùy chọn khay hứng nước chính. Bất kỳ tùy chọn nào cũng hoạt động với đế cân, hãy chọn một:

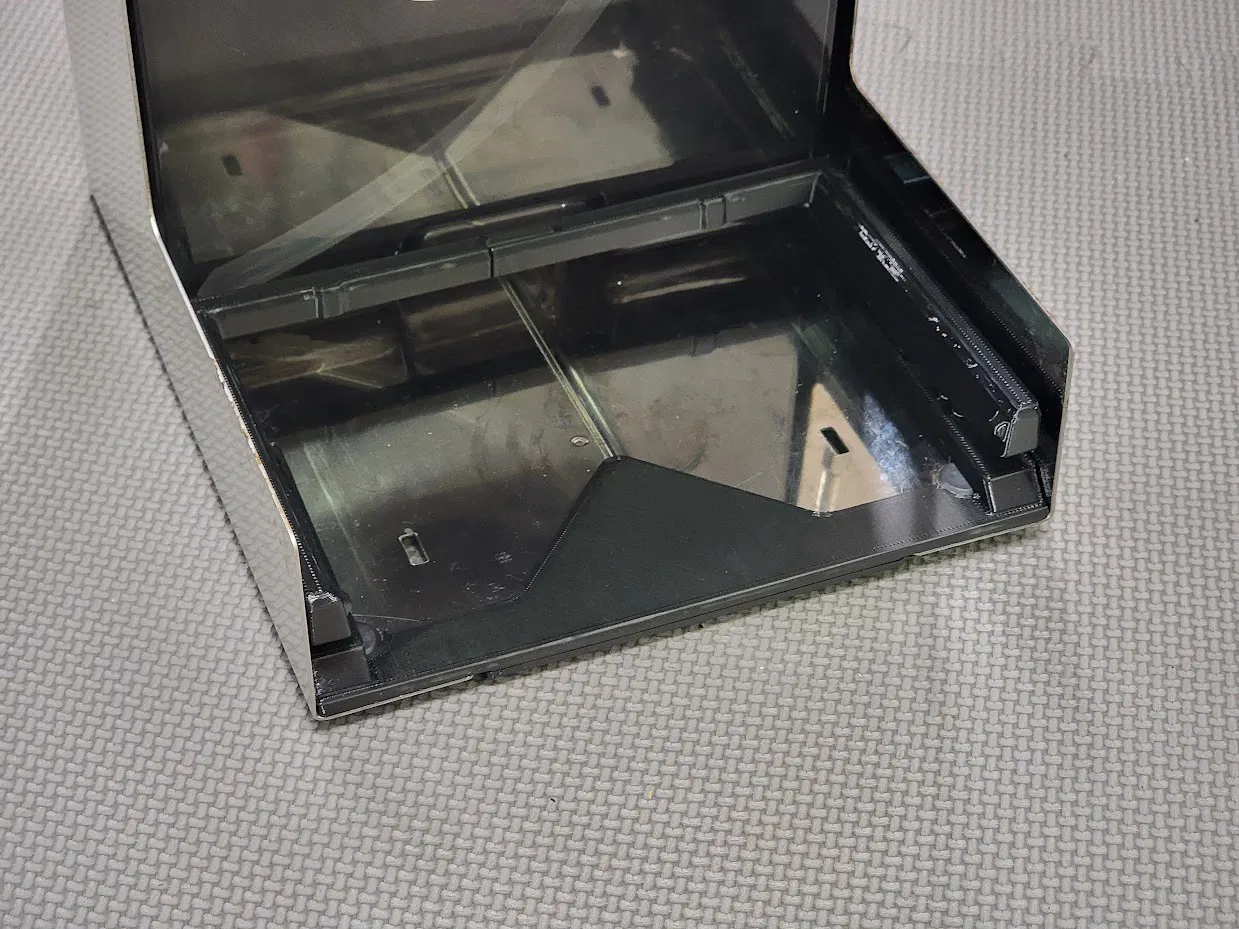

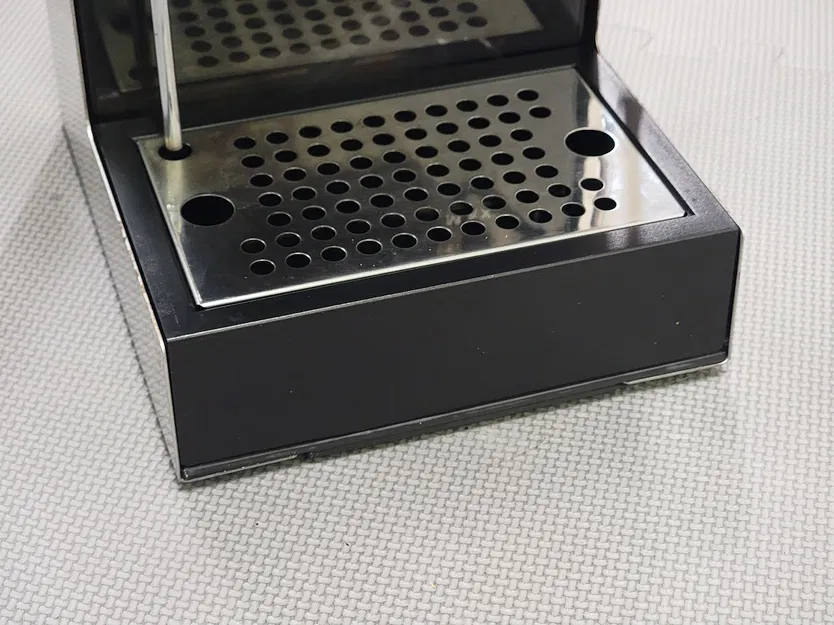

1. GC Drip Tray: GC Drip Tray Adapter và 4 Drip Tray Spacers

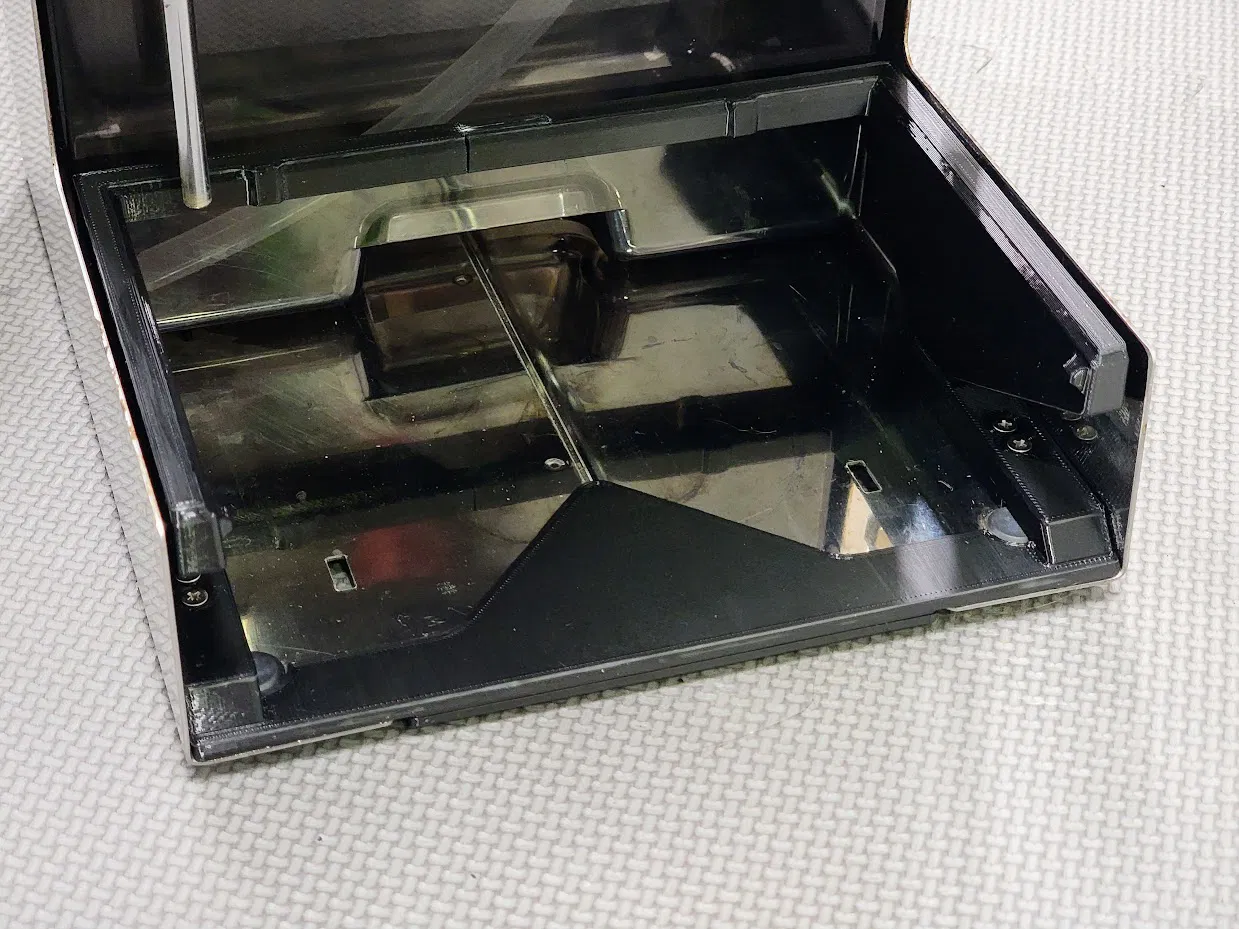

2. GCP Drip Tray: GCP Drip Tray Adapter (Trái và Phải)

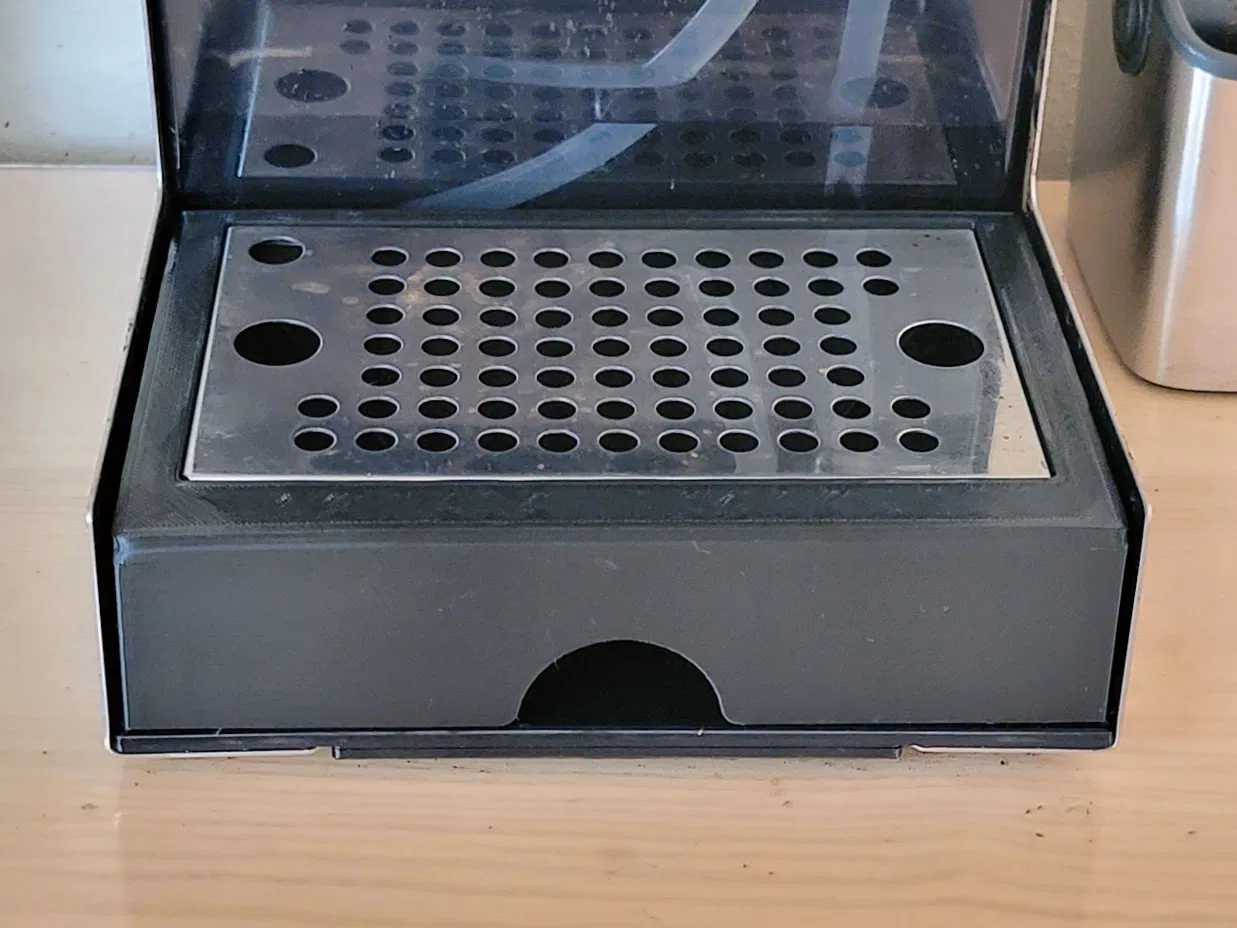

3. Low Profile 3D Print DripTray (không cần bộ chuyển đổi nào khác)
   Lưu ý: Nên in mô hình _testSupport và xác minh chất lượng trước khi in 3D Print DripTray LP. Ngoài ra, hãy đảm bảo độ bám dính tốt với bàn in để tránh bị cong vênh ở các cạnh.

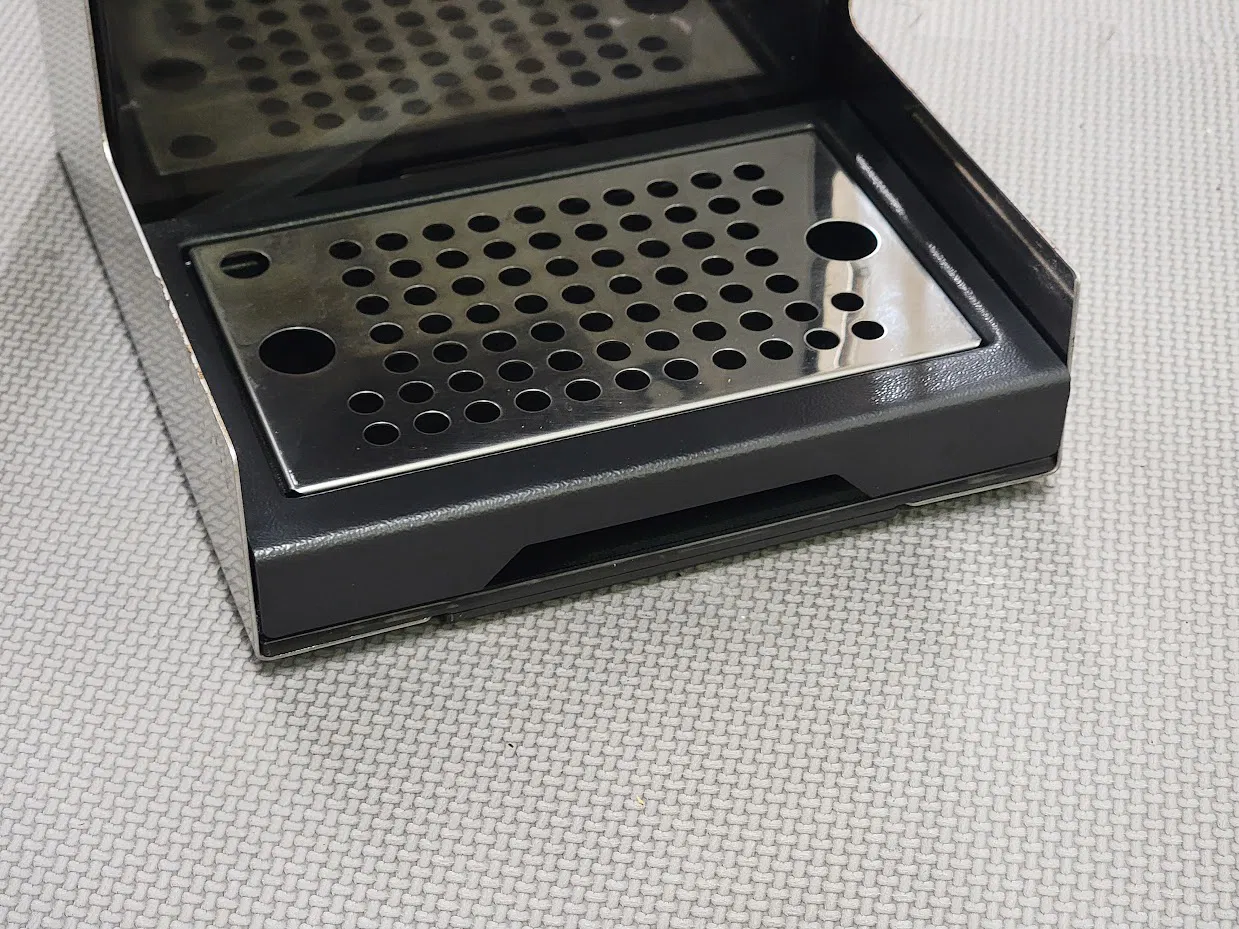

4. Low-Profile Drip Tray: LP Drip Tray Adapter và 4 Drip Tray Spacers
   Lưu ý: được thiết kế cho các khay mỏng của BaristaGadgets và Shades of Coffee (Trước năm 2019) (có thể tương thích với các loại khác, nhưng chưa xác nhận)

5. 3D Print DripTray / LP (không cần bộ chuyển đổi nào khác)
   Lưu ý: không khuyến khích trừ khi khay gốc của bạn bị hỏng

Các lớp đáy phẳng là rất quan trọng vì khoảng hở rất nhỏ. Nếu bạn gặp sự cố chảy như chân voi thì hãy hiệu chỉnh dòng chảy trước khi in, nếu không các bộ phận (nam châm, cell tải) có thể không vừa.

Cài đặt in: PETG, chiều cao lớp 0.2 mm, đầu phun 0.4 mm, không cần hỗ trợ, 20% mật độ lưới hình khối giao thoa (gyroid infill). Khuyến nghị 3-4 lớp tường cho bộ chuyển đổi khay hứng nước GCP. Định hướng in theo từng mô hình.

Ghi chú khi in:
Khu vực in tối thiểu là 150x150 mm
Bộ chuyển đổi khay hứng nước GC và LP cần khu vực in 200x130 mm. Các bộ phận đã chia nhỏ chỉ cần 130x130 mm có sẵn trong thư mục “Drip Tray Adapters - Split”. In sao cho các trục không đổi (không xoay các bộ phận khỏi định hướng khi lắp ráp).

Các bộ phận chia nhỏ cố tình có dung sai khớp trượt để loại bỏ ứng suất và cong vênh sau khi lắp ráp. Sử dụng keo cyanoacrylate dạng keo lấp đầy khe hở trên bề mặt tiếp xúc và kẹp phẳng để lắp ráp.

Khay hứng nước in 3D yêu cầu khu vực in 200x130 mm. Một lớp sơn epoxy mỏng / lớp phủ trong suốt sẽ giúp chống thấm nước nếu bản in của bạn có một vài khe hở nhỏ.

Phần cứng cần thiết:

• Ốc đầu phẳng M3

  • 2 ốc M3x5 mm bằng thép mạ niken (phải có từ tính)

    • https://www.aliexpress.com/item/3256803315929210.html

  • 6 ốc M3x5 mm và 4 ốc M3x4 mm (thép không gỉ không có từ tính)

    • https://www.aliexpress.com/item/2251832760640149.html

• 2 ốc tự tapping/vít ren cho nhựa (nhiều tùy chọn, chọn một)

  • Ốc M3x6mm tự tapping cho nhựa

    • https://www.aliexpress.com/item/3256802230982244.html

  • Ốc tự tapping #4-20x1/4
