Strain Wave Gearbox - Hộp số Harmonic Drive tham số

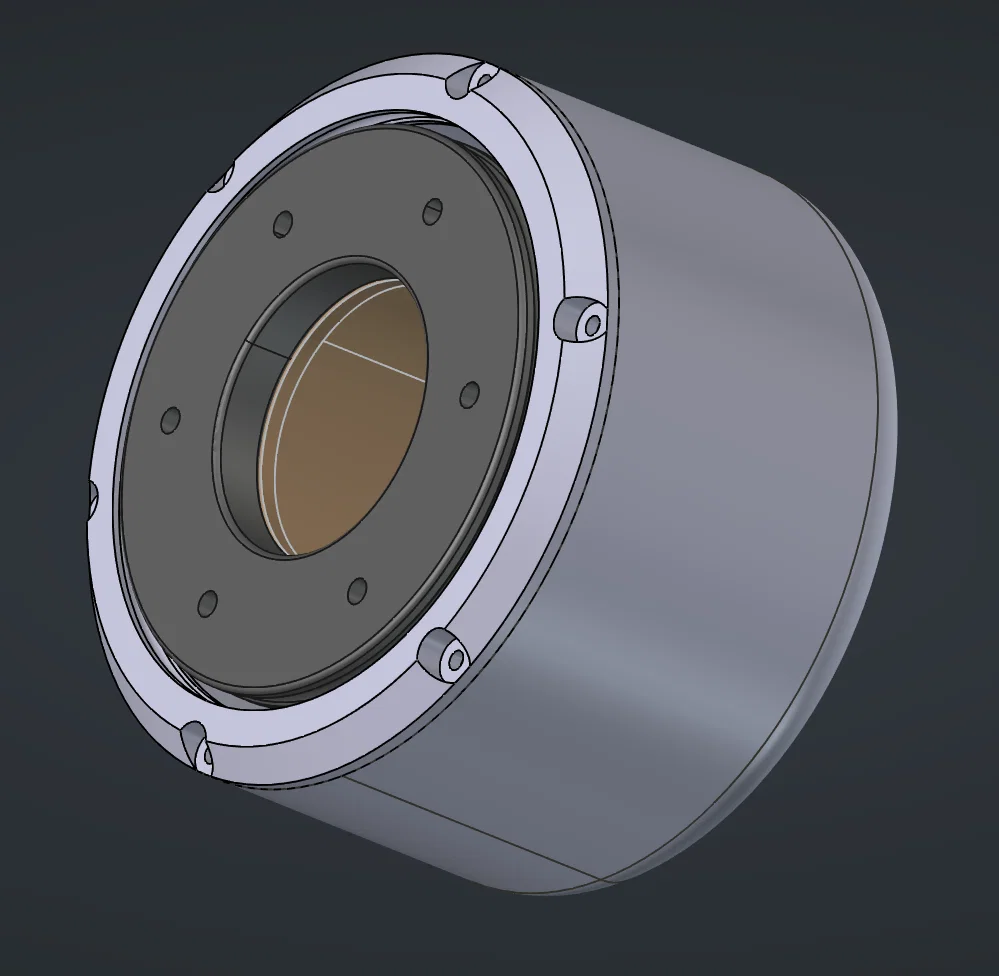

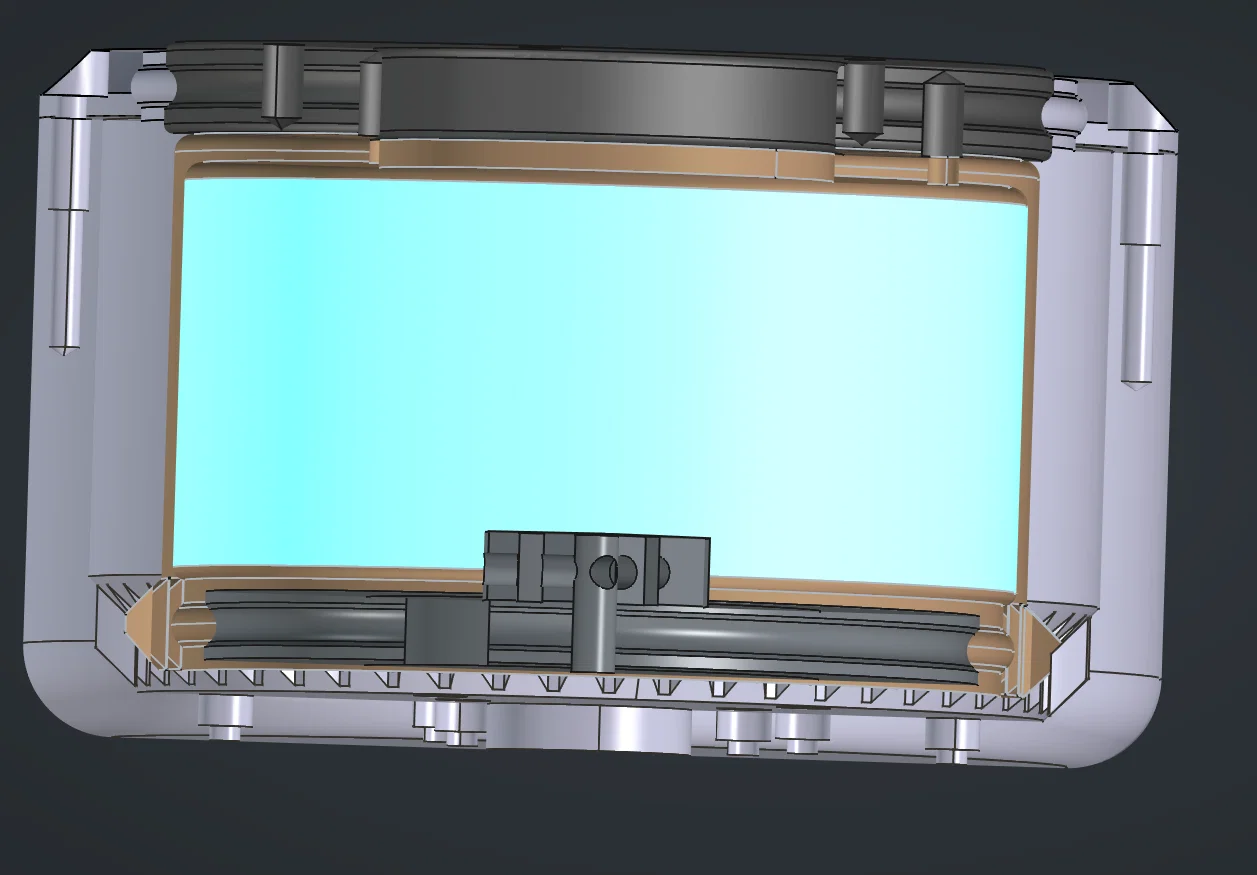

Đây là mẫu hộp số Harmonic Drive tỉ lệ 25:1, module 2, gần như in hoàn toàn bằng máy in 3D. Bạn có thể in tốt với đầu phun 0.4mm.

Phần cứng cần chuẩn bị thêm:

• M3 heat set inserts (ốc cấy nhiệt)
• Đủ loại ốc vít M3
• Bi bạc đạn 5mm

Hướng dẫn in quan trọng:

• Bạn nên dùng nhựa PETG ít nhất là cho phần flex spline, vì PLA quá cứng và sẽ bị biến dạng theo thời gian (tin mình đi, mình đã thử rồi). Phần còn lại dùng PLA vẫn được, nhưng mình vẫn khuyên dùng PETG cho toàn bộ mô hình.
• Tra thêm mỡ bò tương thích với nhựa vào các vòng bi và điểm tiếp xúc bánh răng sẽ giúp giảm tiếng ồn và máy chạy mượt mà hơn.

(Có thể cung cấp các file tham số - parametric nếu bạn cần)

CẢNH BÁO: Thiết kế này hoạt động được ngay, nhưng hiện tại mình vẫn đang trong quá trình kiểm tra các chi tiết để đảm bảo vận hành trơn tru nhất.
