Cassette Carousel - Lắp ráp không cần keo dán

Remix từ Cassette Carousel - Khay Xoay Đựng Băng Cassette Tác giả Joris

Tác giả Spegelius

Lượt tải: 5
Lượt thích: 3
Lượt coi: 151
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 6 file · 17,5 MB· 17,5 MB

File 6 17,5 MB

new_bottom_1775406034.stlSTL · 514,1 KB
new_top_1775406036.stlSTL · 2,2 MB
new_turndisk_1775406037.stlSTL · 3,9 MB
new_turndisk_stackable_1775406038.stlSTL · 6,1 MB
new_cassette_1775406040.stlSTL · 1,9 MB
new_pin_1775406041.stlSTL · 2,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #288333
Danh mục: Dụng Cụ Tiện Ích
Ngày đăng: 05/04/2026
Giấy phép: CC BY-NC-SA — Ghi công, phi thương mại, chia sẻ tương tự
Thẻ: cassette
carousel

Mô tả

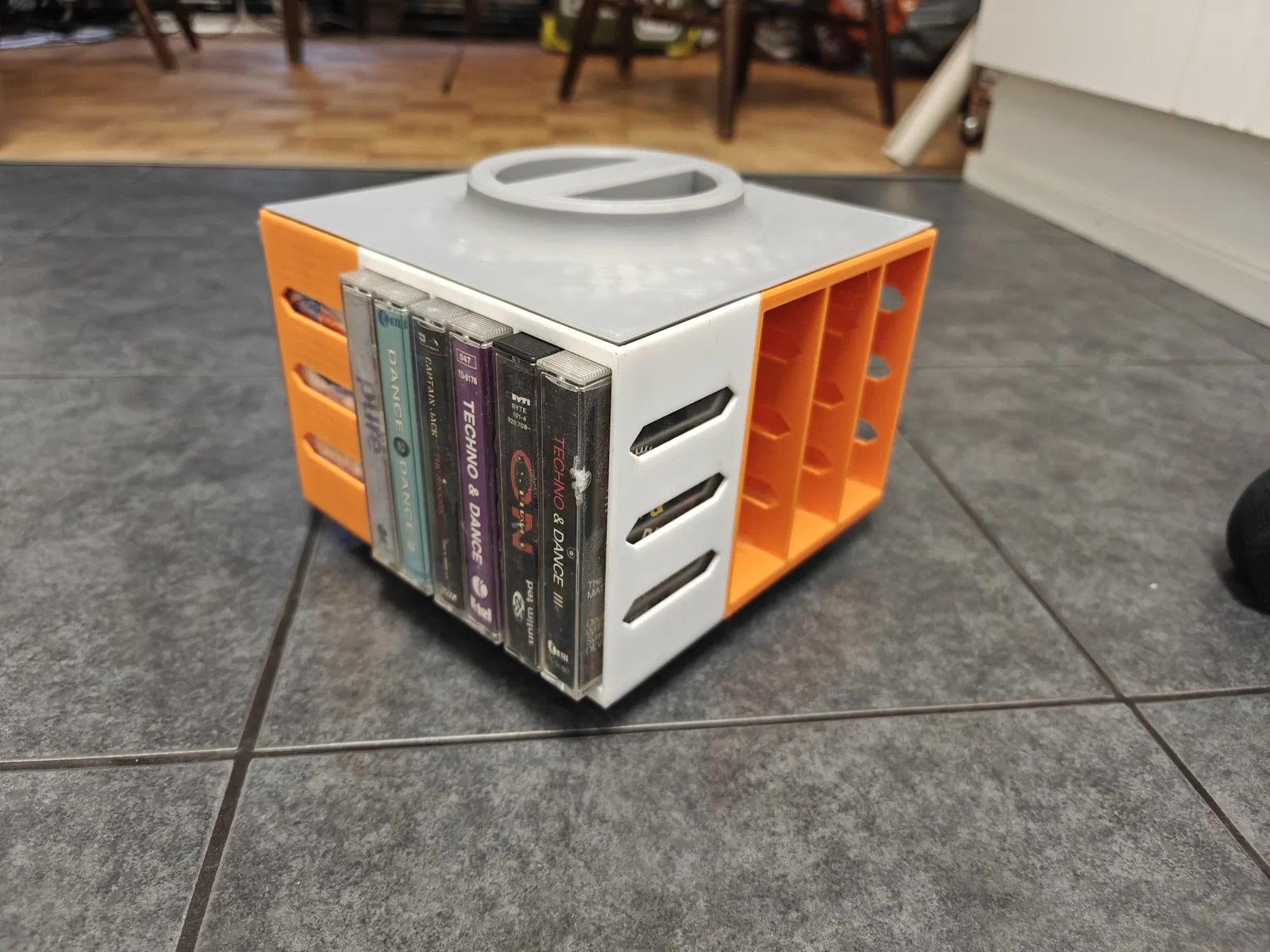

Mình có một vài cuốn băng cassette cũ nên muốn tìm cách cất giữ cho gọn gàng. Mình rất thích mẫu Cassette Carousel này nhưng lại muốn xem thử có cách nào lắp ráp mà không cần dùng keo dán hay không. Và hóa ra là hoàn toàn làm được nhé.

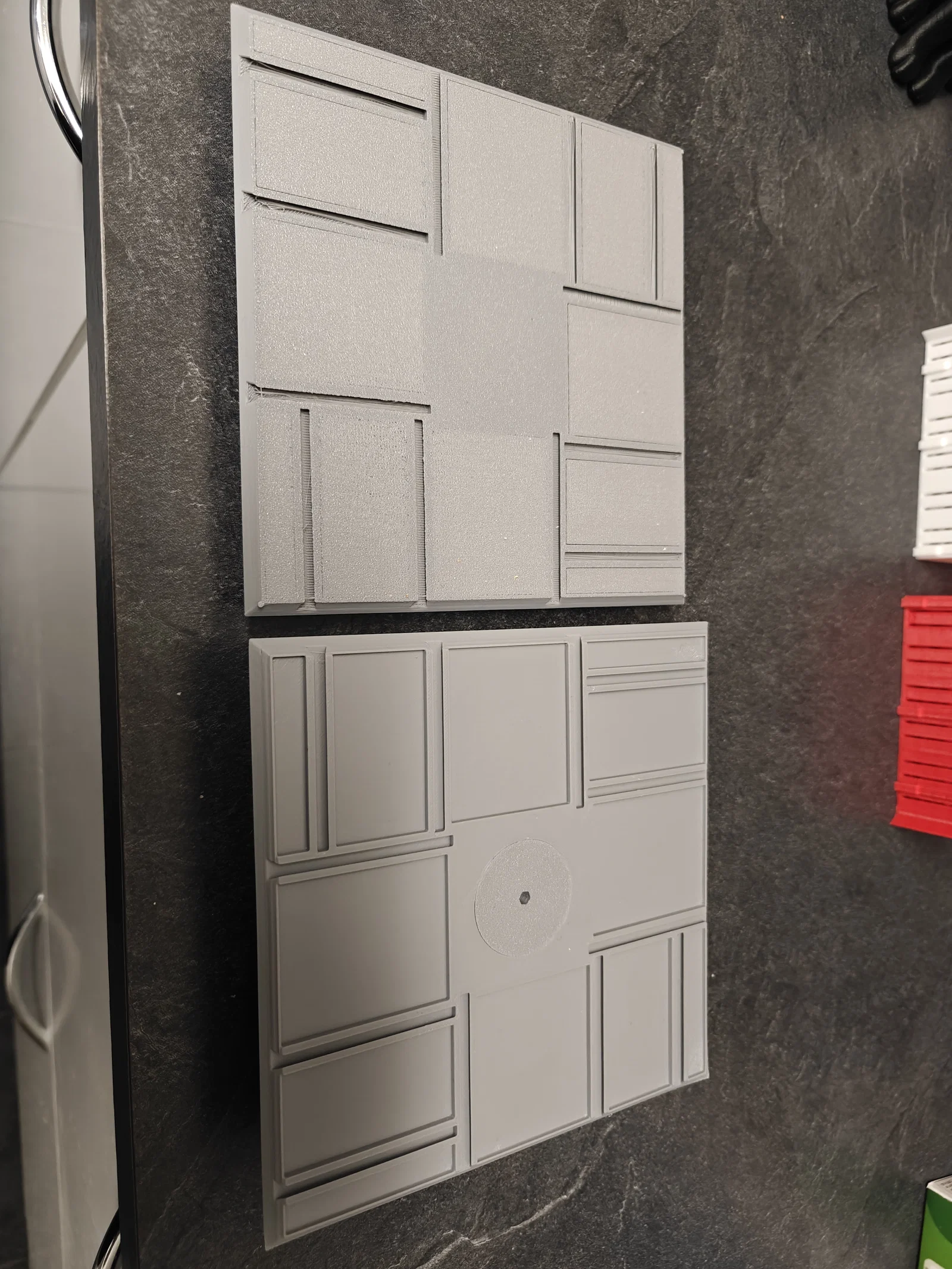

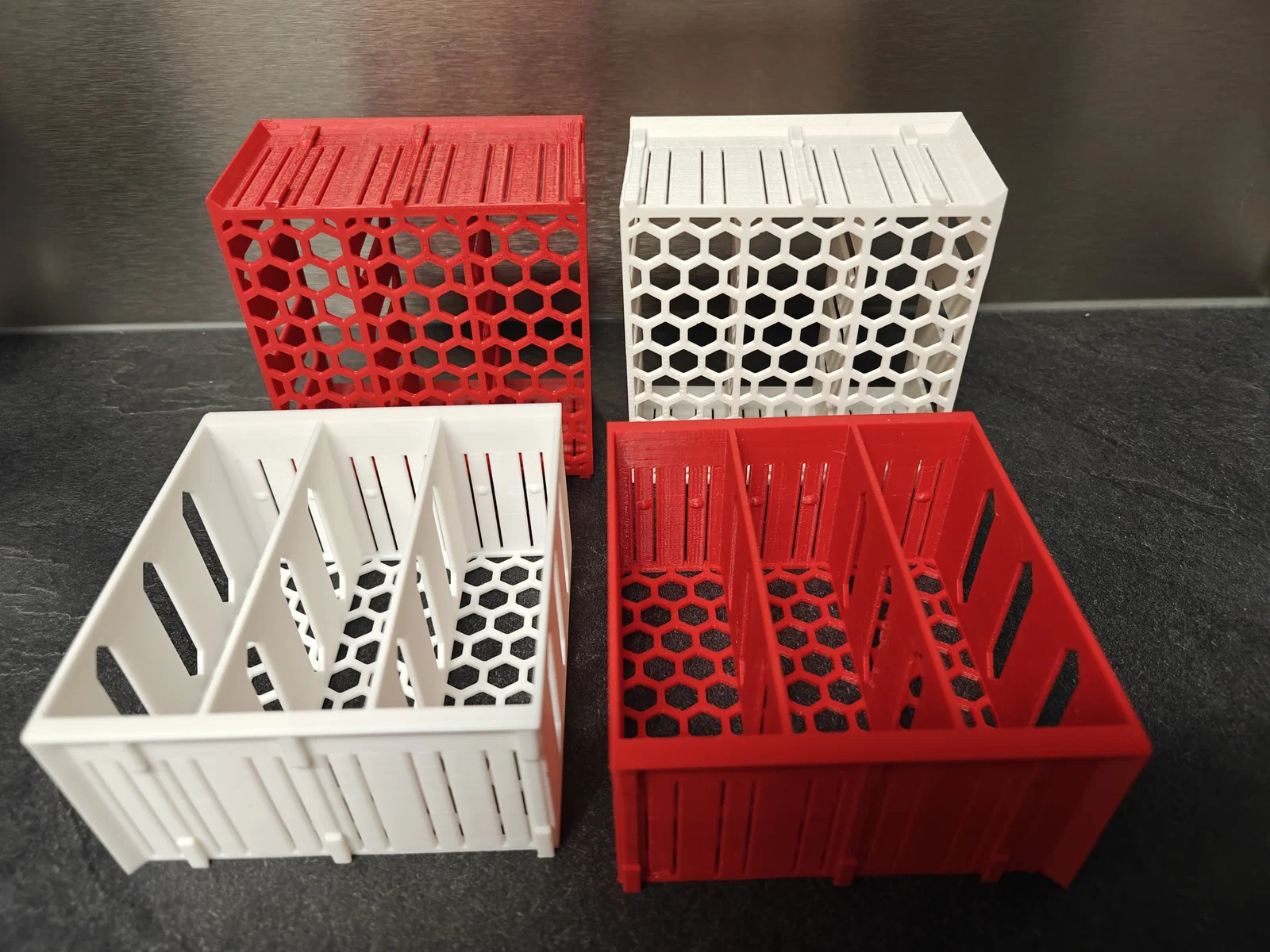

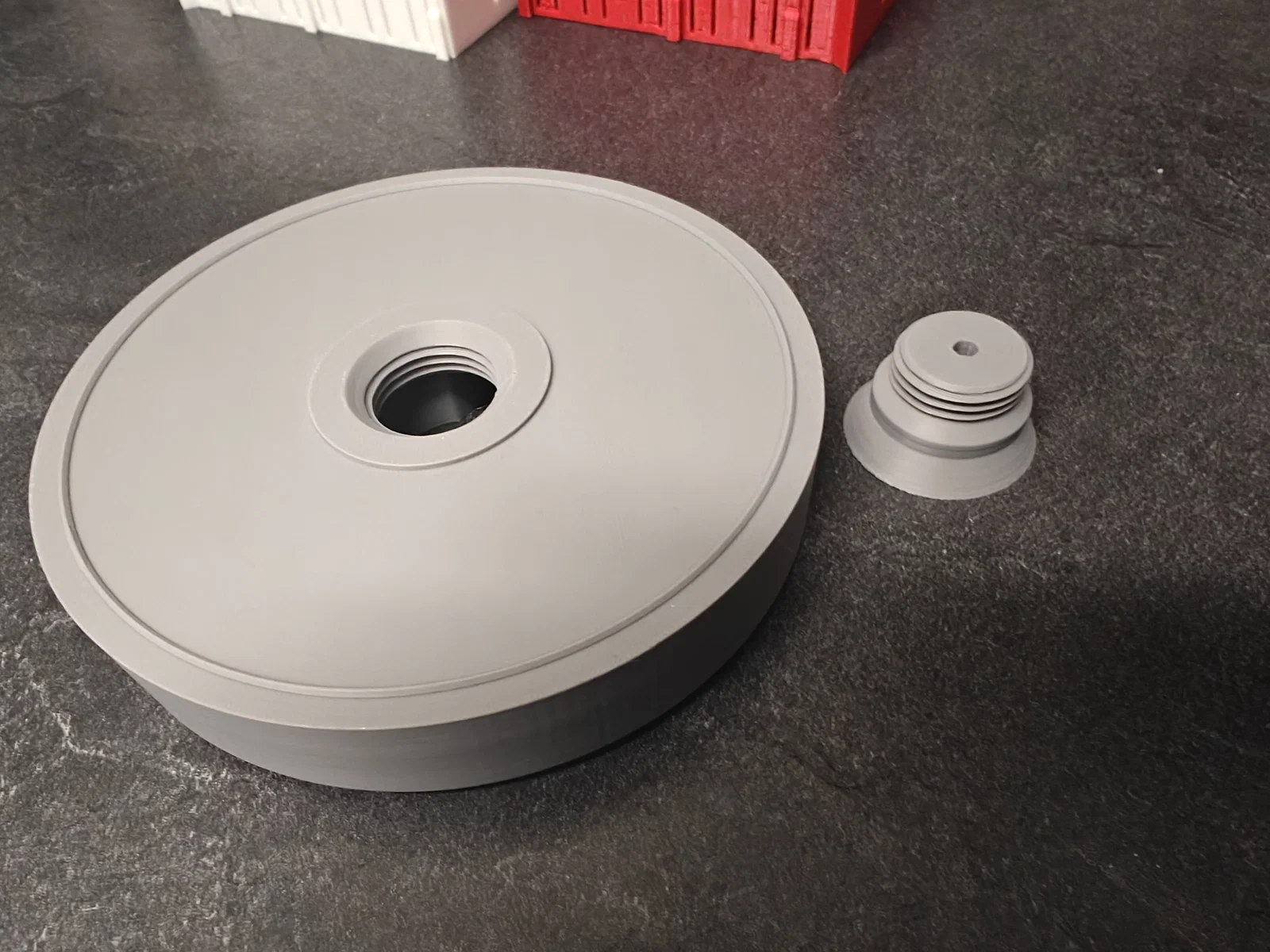

Cách lắp ráp là trượt các bộ phận của khay cassette vào phần trên và dưới, sau đó luồn chốt vào đáy. Cái chốt này có một lỗ lục giác 4mm để mình vặn chặt lại.

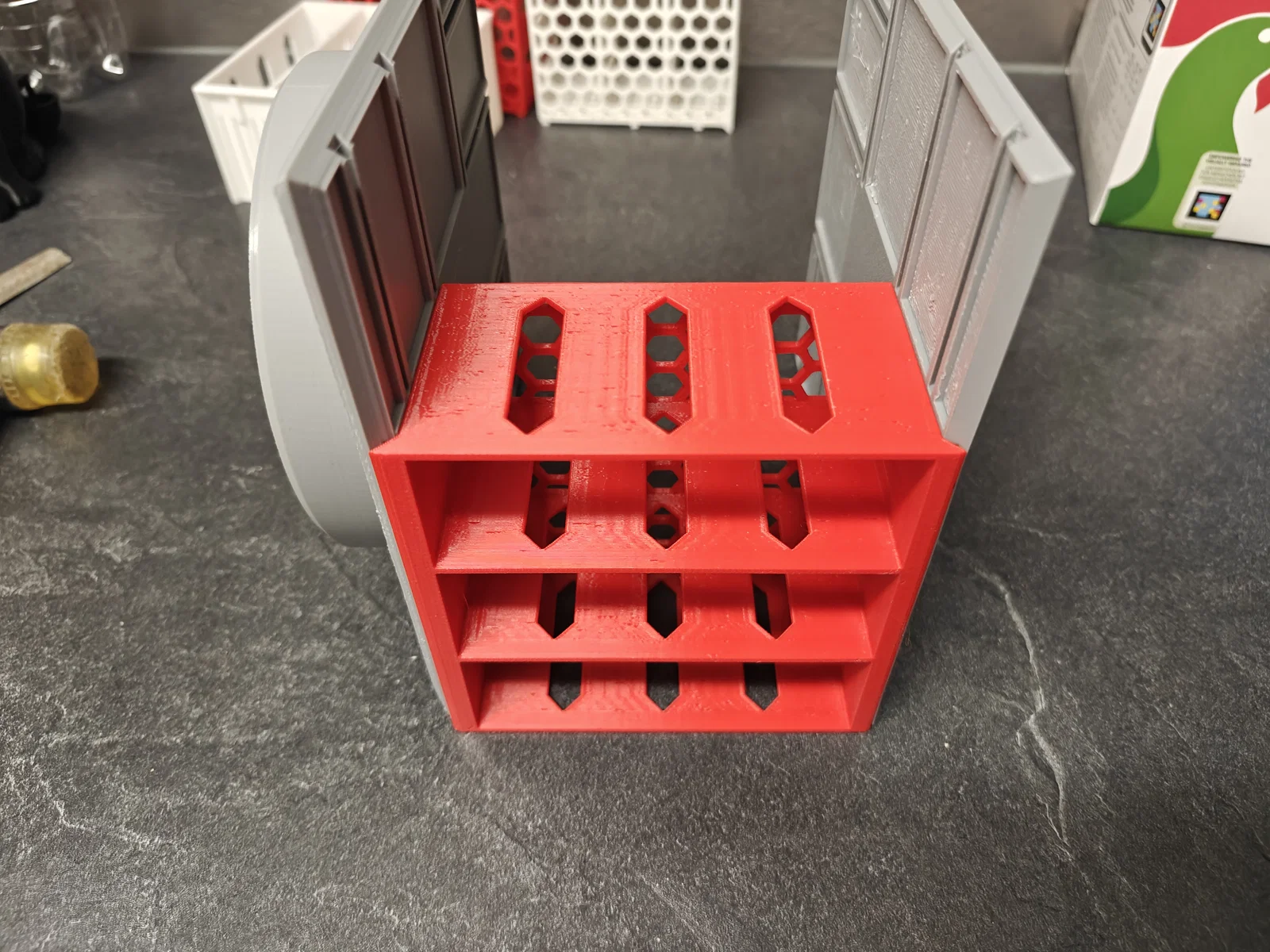

Công đoạn trượt các bộ phận cassette vào có thể hơi khó một chút, mình đã dùng một cái búa cao su nhỏ để hỗ trợ. Bạn cứ thử đẩy từ từ cho các khớp vào đều nhau là được. Ngoài ra, khi phần cassette đã gần vào hết, hãy nhớ kiểm tra để các khớp nối (dovetails) phía trên cùng lọt đúng vào các rãnh nhé.

Nguồn OpenSCAD ở đây: https://github.com/spegelius/3DModels/tree/master/Cassette_Carousel_remix
