Đèn LED hông dùng cổng USB cho máy in Prusa MK4/MK4S

Remix từ Thanh đèn LED gắn hông máy in Prusa i3 MK3 Tác giả In3DSpace

Tác giả PetrRehak_4132070

Lượt tải
2
Lượt thích
1
Lượt coi
83

File 4 1,9 MB

  • usb-side-led_1775373397.stlSTL · 99,3 KB
  • usb-side-led_1775373398.3mf3MF · 151,7 KB
  • usb-side-led-singlecolor_0.4n_0.2mm_PLA_MK4S_30m_1775373399.bgcodeBGCODE · 862,2 KB
  • usb-side-led_0.4n_0.2mm_PLA_MK4S_30m_1775373400.bgcodeBGCODE · 862,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#287635
Danh mục
Máy In 3D
Ngày đăng

Mô tả

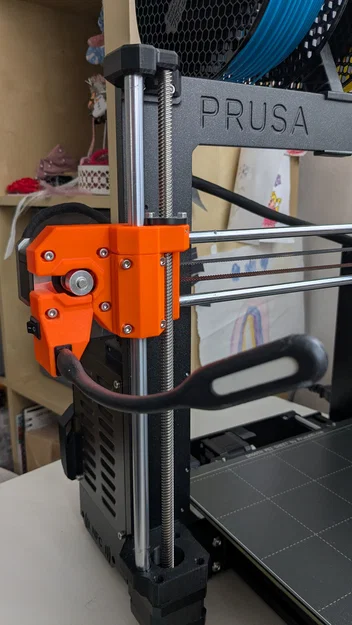

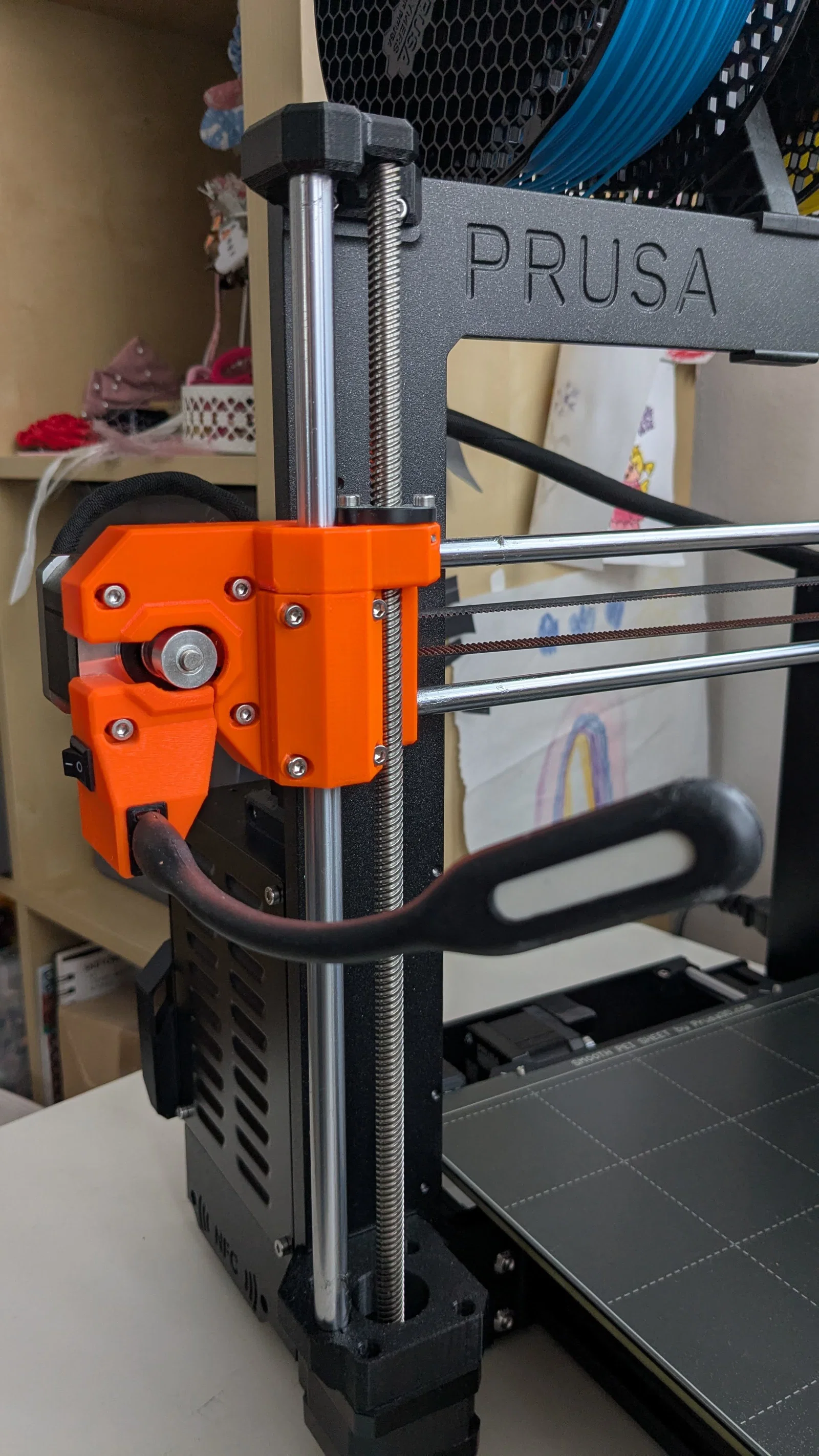

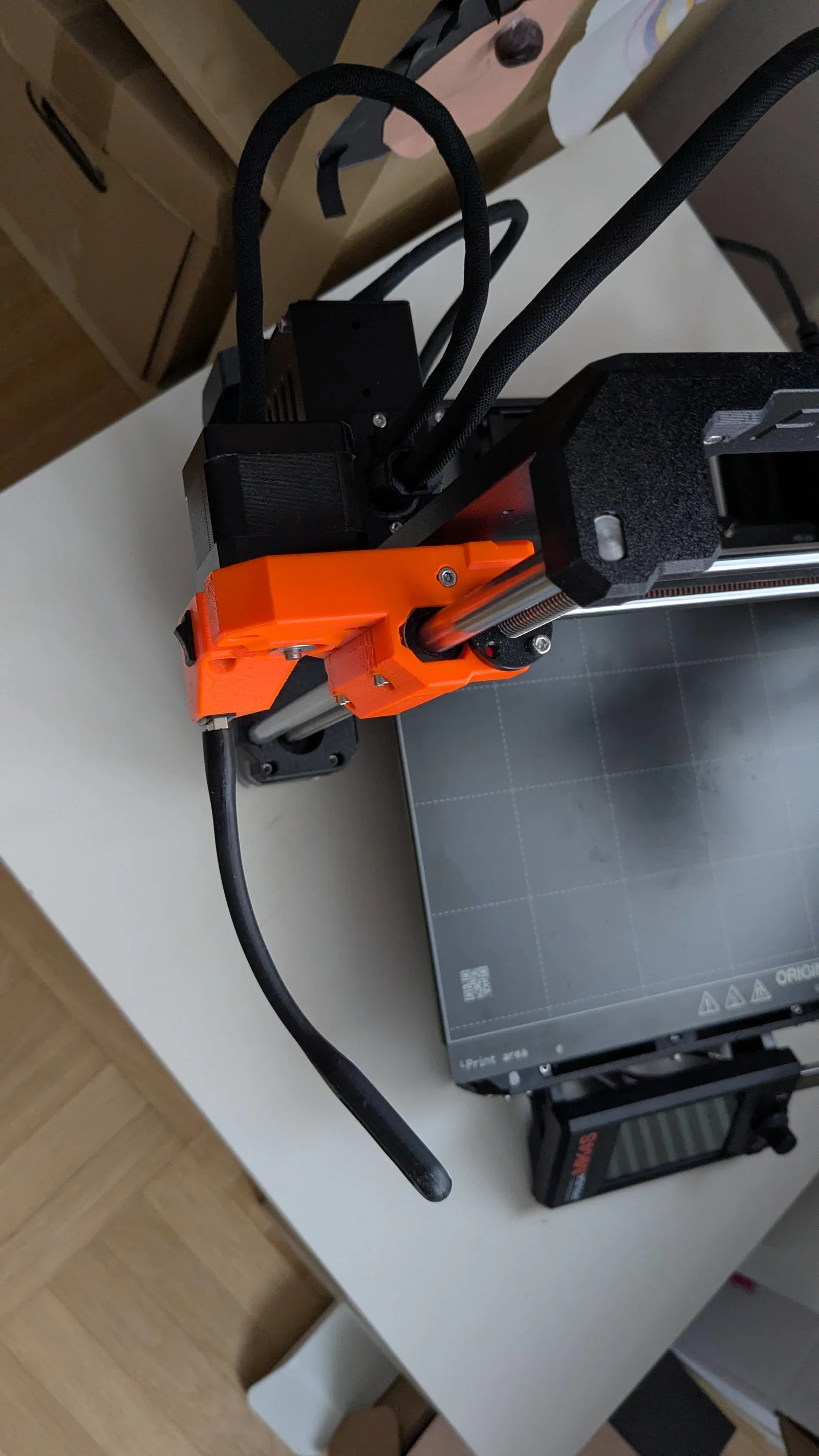

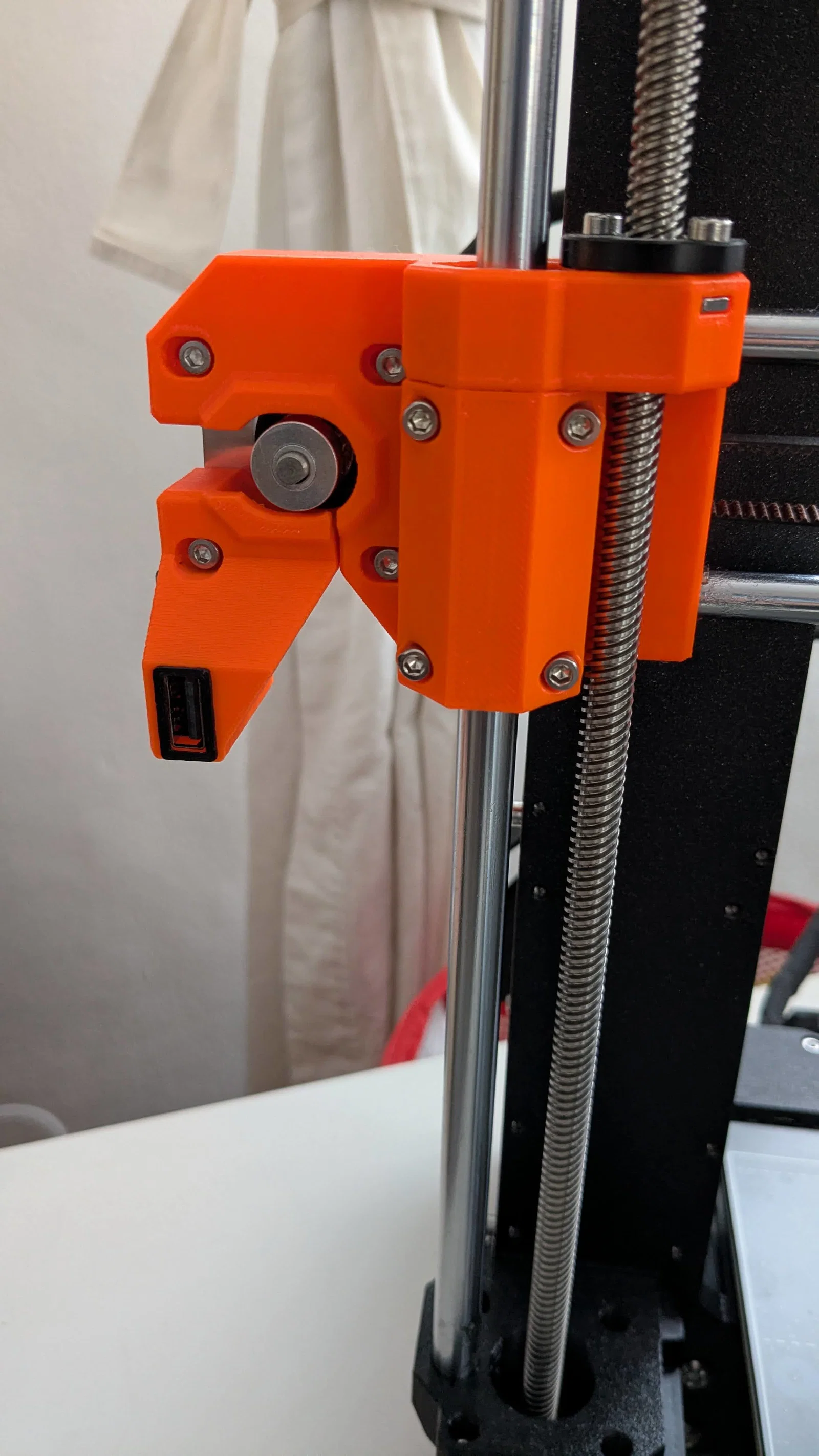

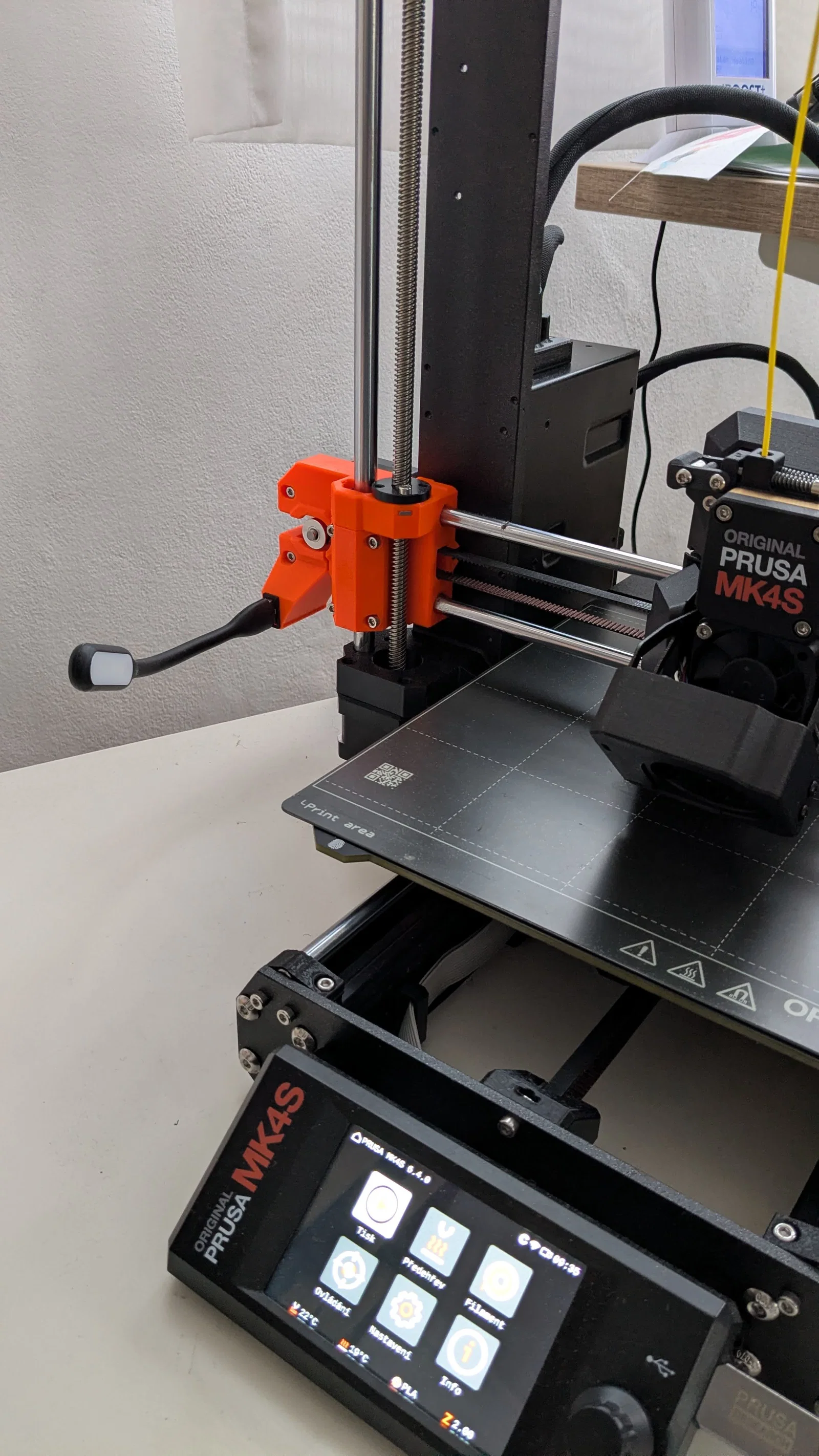

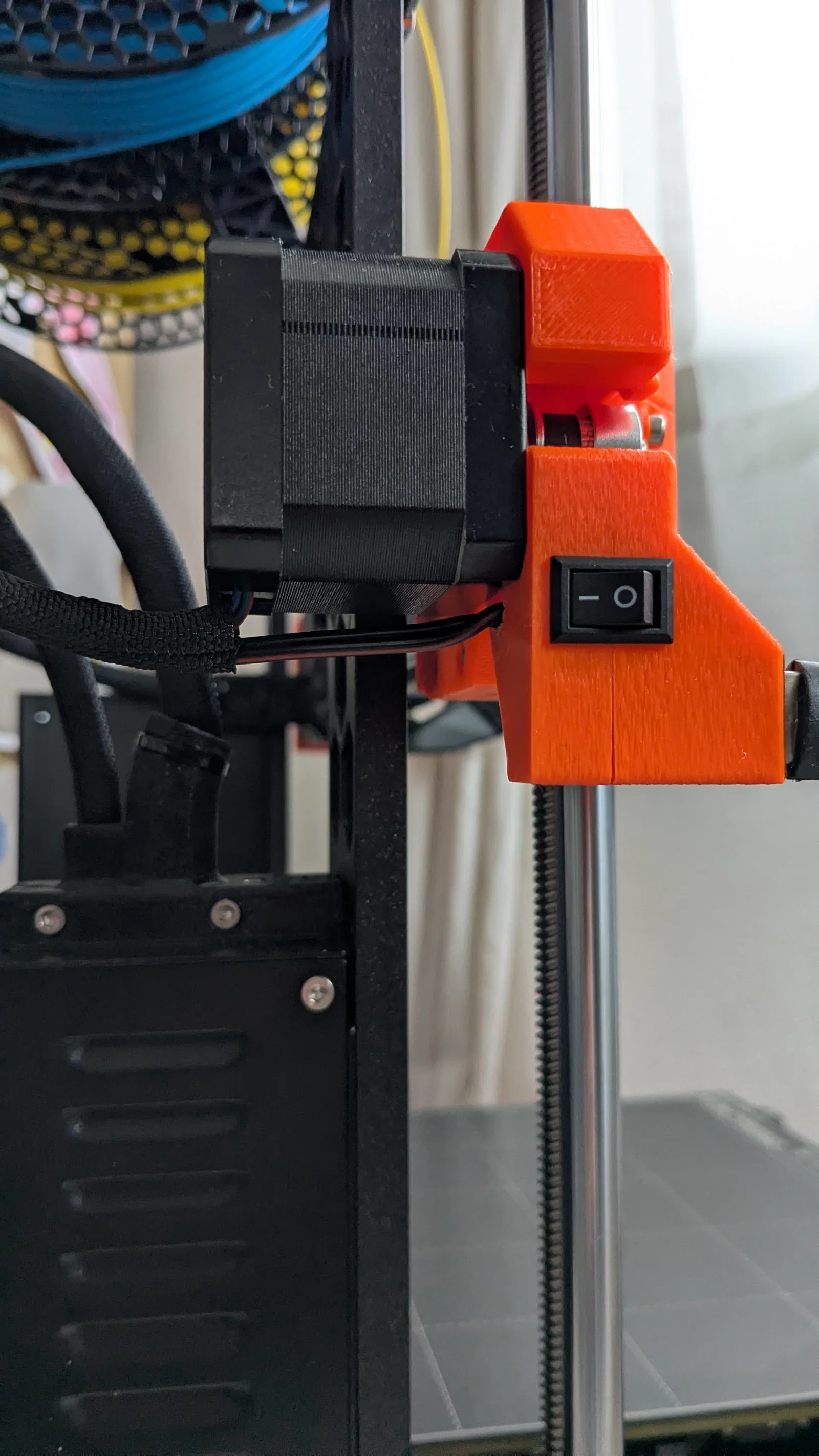

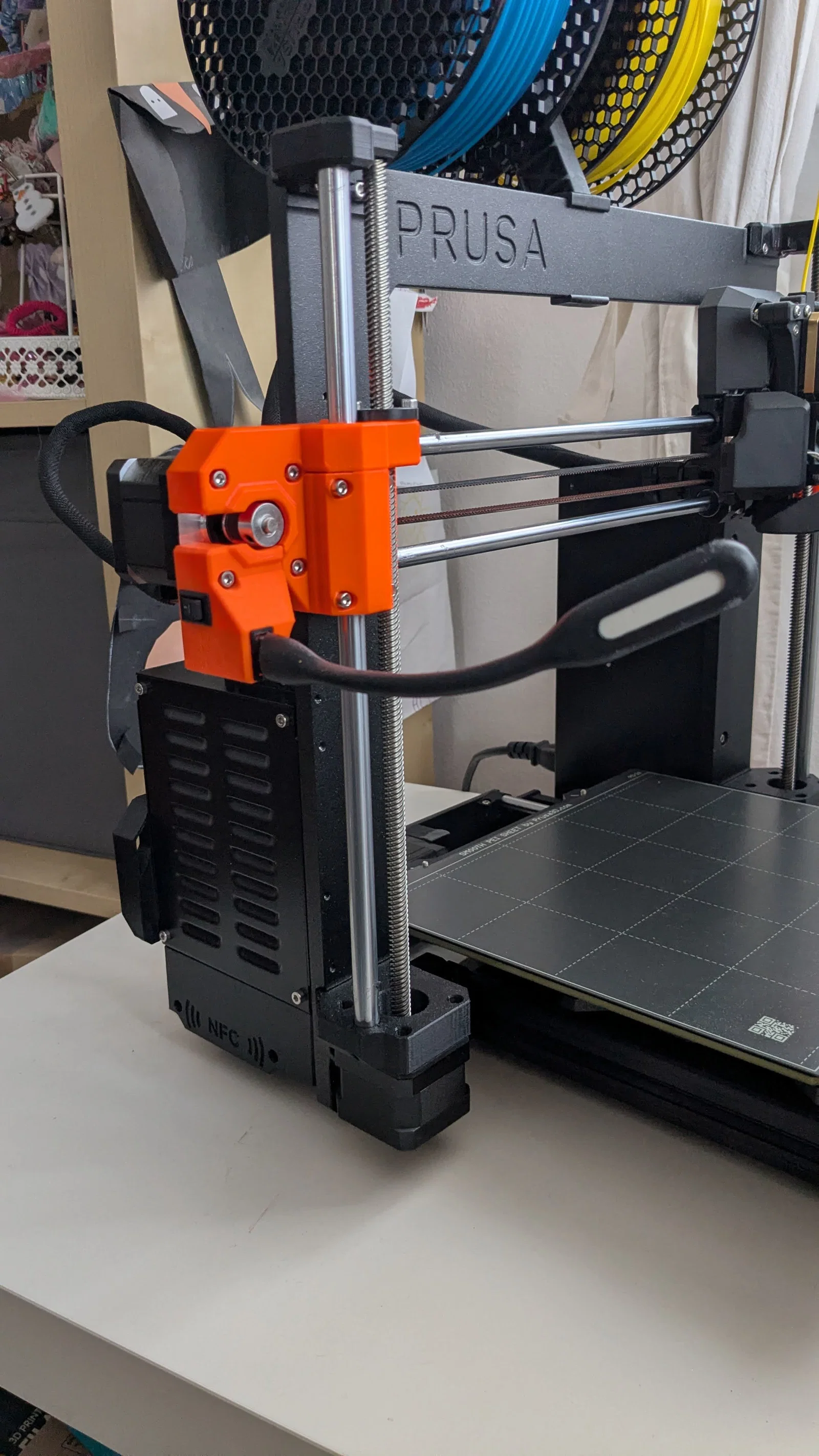

Đèn LED hông sử dụng nguồn USB (loại A) dành cho máy in Prusa MK4/MK4S. Đèn được gắn trực tiếp vào động cơ trục X, với đường dây dẫn đi ngược ra phía sau, chạy dọc theo ống bọc dây của trục X để vào hộp điều khiển điện tử. Thiết kế đã tích hợp sẵn lỗ để gắn công tắc nguồn.

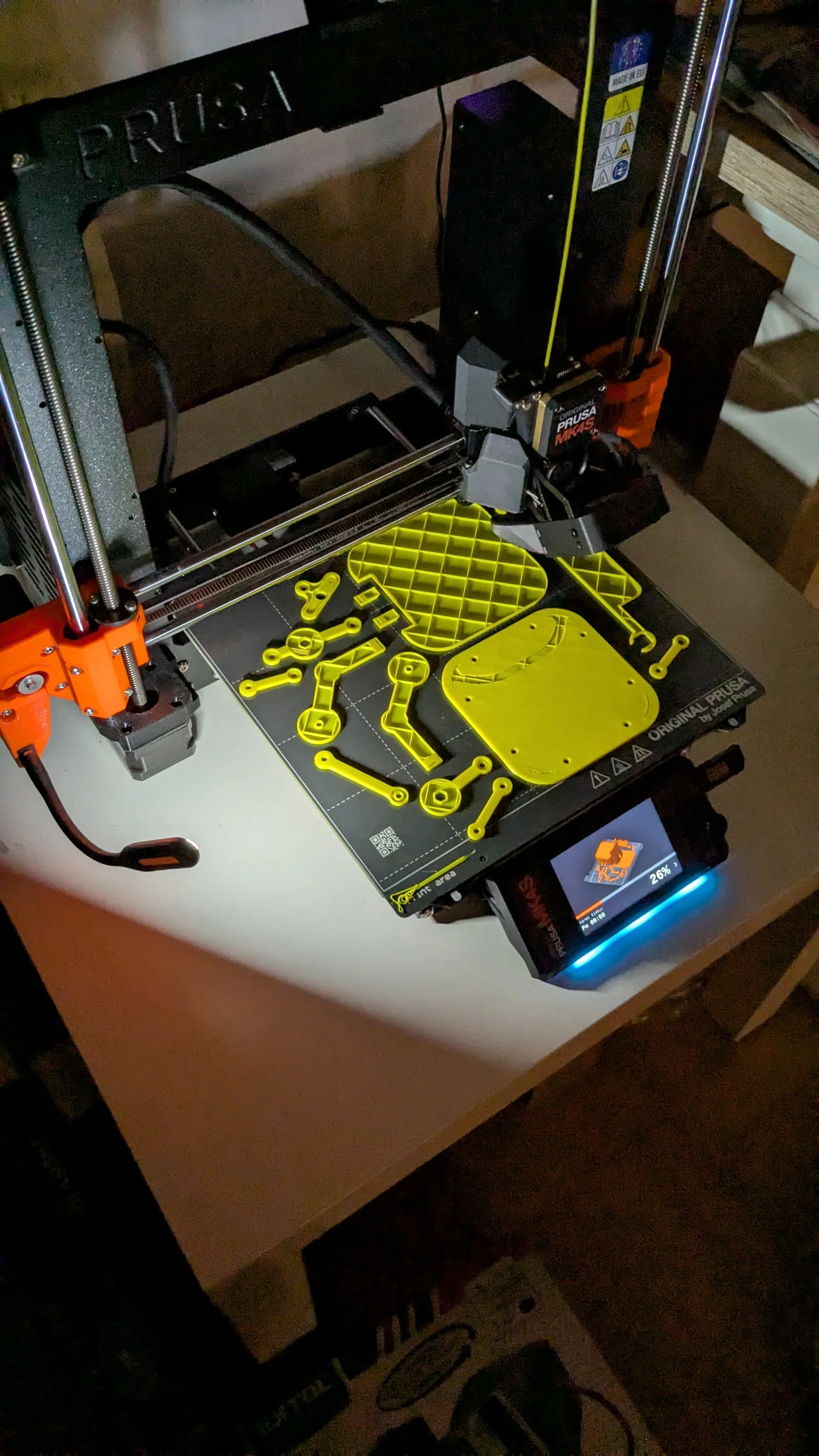

Hầu hết các loại đèn tôi thấy đều gắn trên khung phía trên, điều này gây đổ bóng lên bàn in qua đầu đùn. Với chiếc đèn hông này thì hoàn toàn khác! Hơn nữa, đèn có thể uốn cong, giúp anh em dễ dàng điều chỉnh vị trí chiếu sáng.

Cài đặt in khuyến nghị

  • Không cần support
  • Đặt mặt sau xuống bàn in, thực hiện cắt ngang (horizontal cut) 10mm so với mặt bàn
  • Thêm 2 đầu nối dạng plug có đường kính 1.5mm
  • Bật tính năng "fuzzy skin" (độ dày 0.1mm) ở các thành bên ngoài (trừ phần đầu nối) để tạo vẻ ngoài giống như các bộ phận màu cam gốc của Prusa
  • Để khung ổ cắm USB có màu khác, hãy đổi màu in cho 5 lớp trên cùng
  • Mở file 3MF trong PrusaSlicer để sử dụng các thiết lập đã cấu hình sẵn

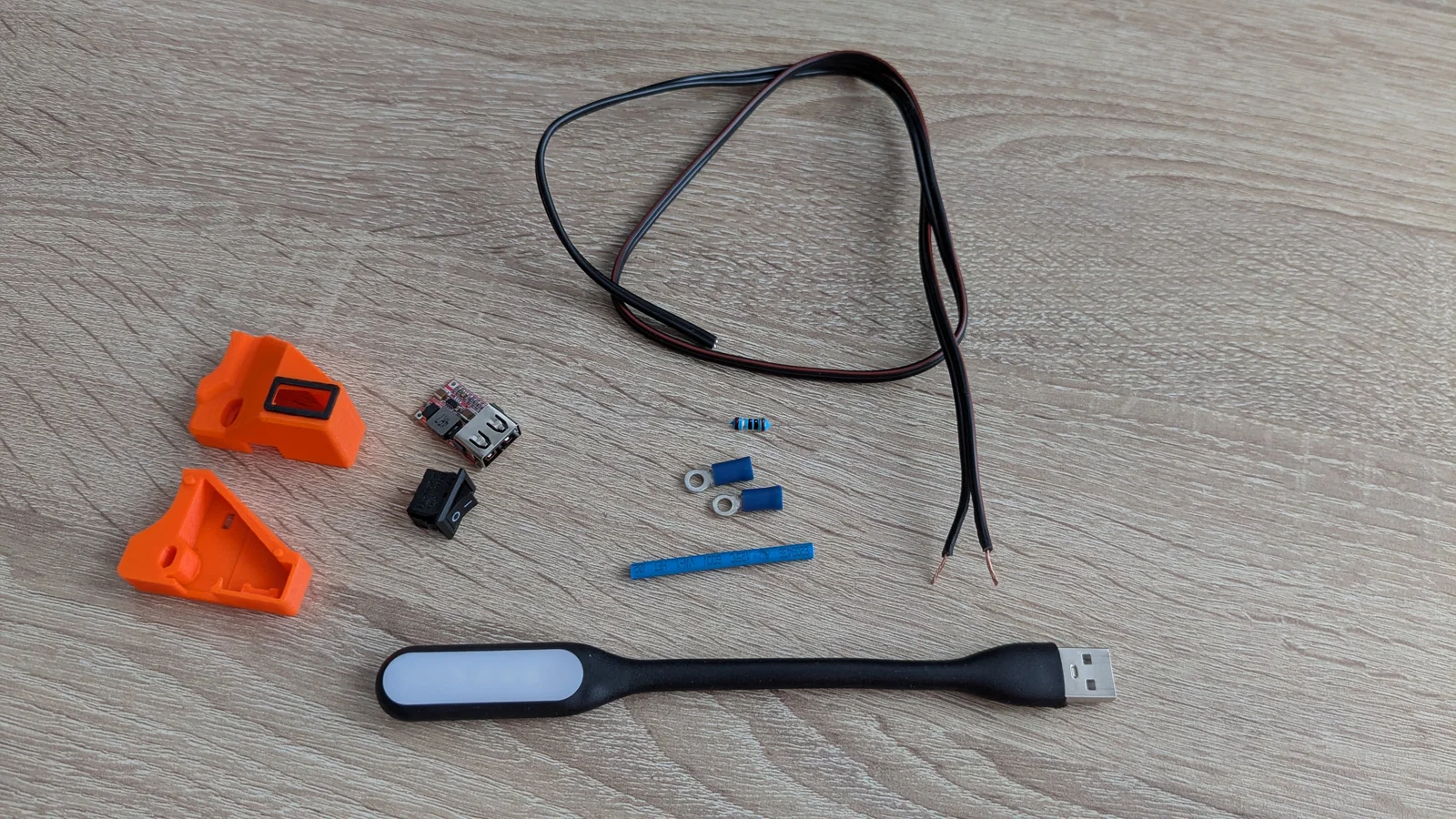

Linh kiện cần thiết

Bộ chuyển đổi nguồn USB DC buck step down 24V->5V
Điện trở 10 Ohm hoặc loại tương đương
Dây điện 22 AWG
Công tắc nguồn (KCD11 10x15mm)
Đèn đọc sách LED 5V cổng USB tùy chọn tối đa 10 Watts (2A) tải liên tục
Ốc vít M3x18mm đầu trụ
Ống co nhiệt
2 Đầu cos tròn (hoặc chữ Y)

Dụng cụ

Lục giác 2.5mm
Trạm hàn điện tử

Hướng dẫn lắp đặt

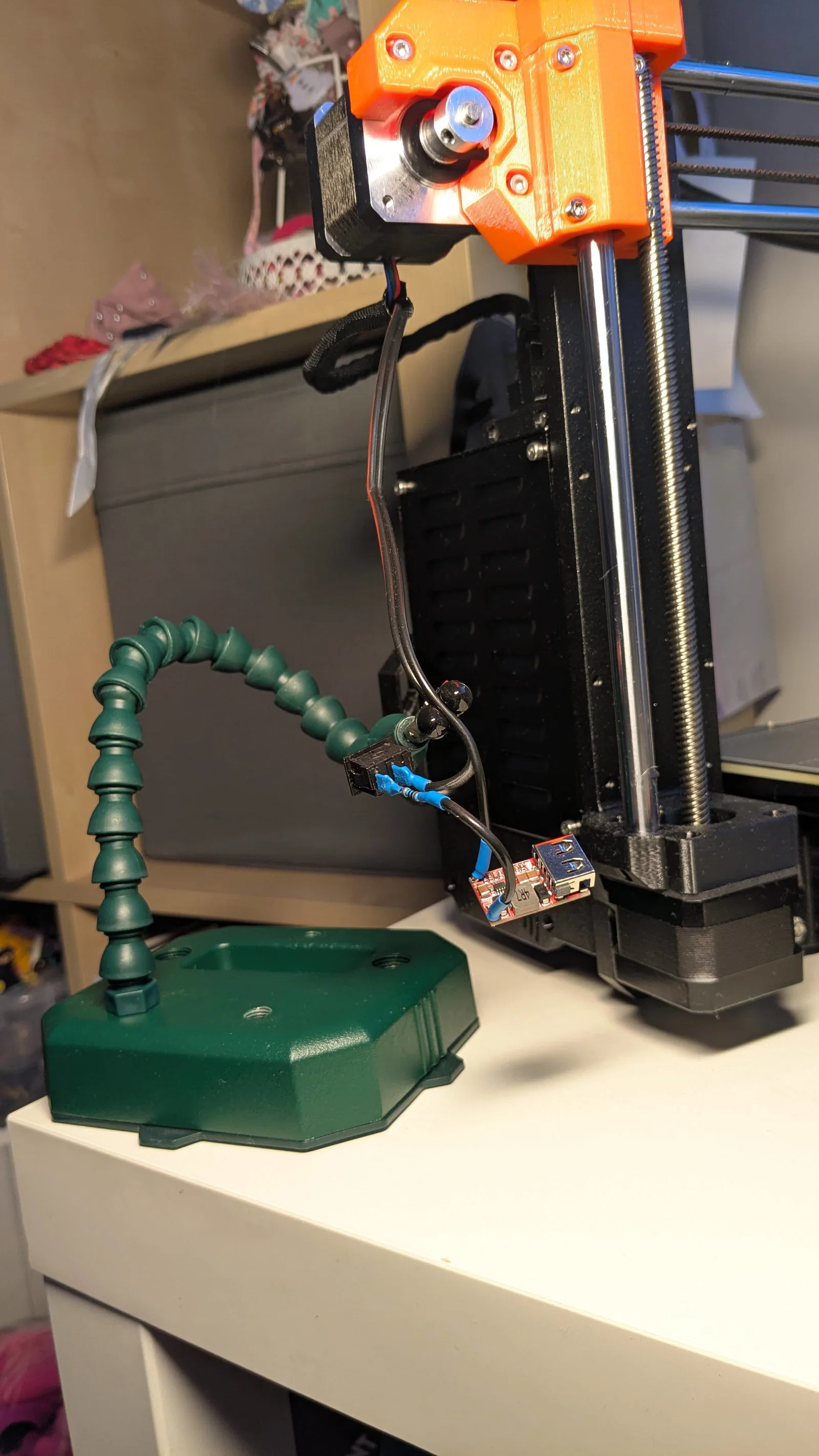

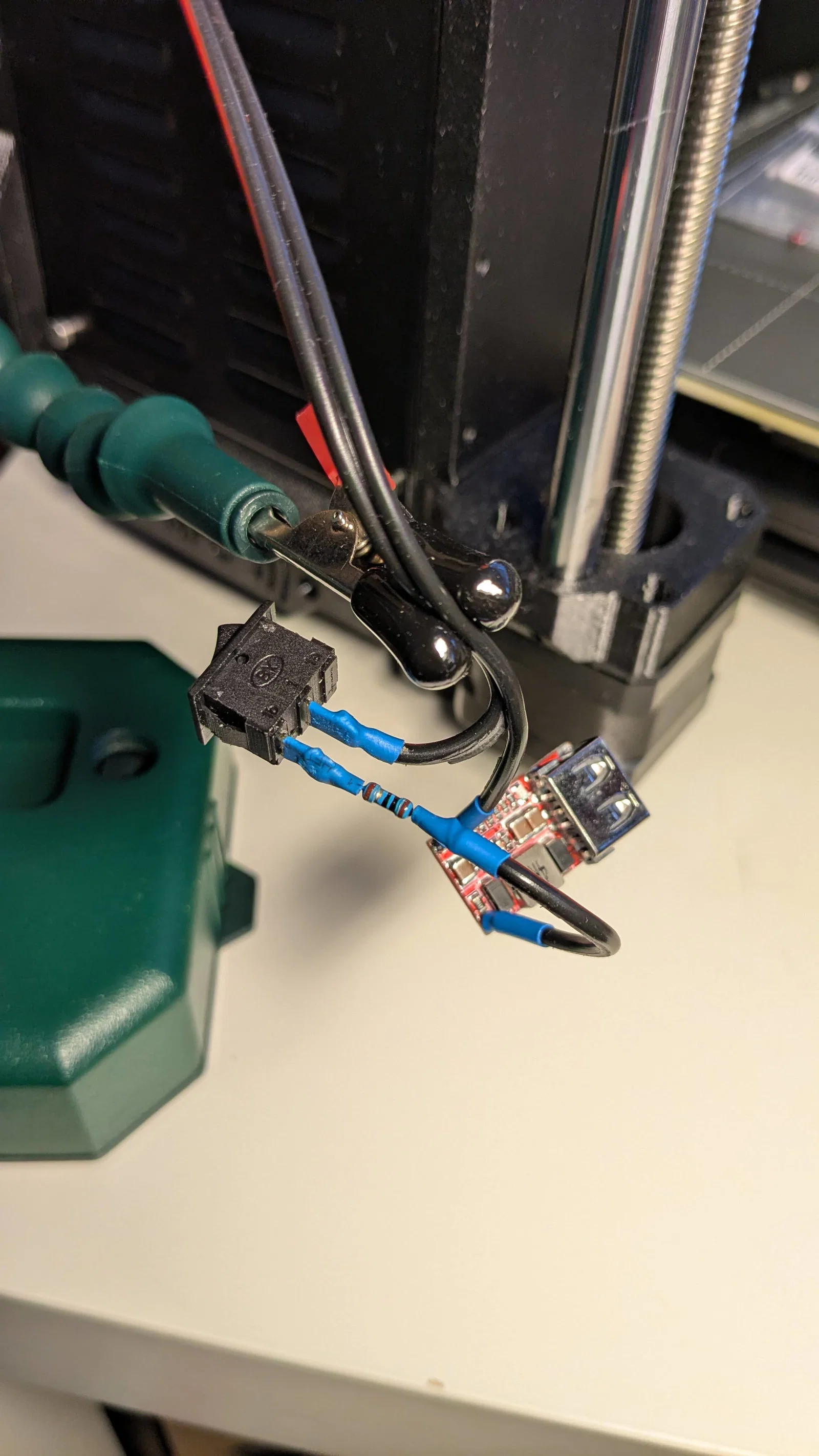

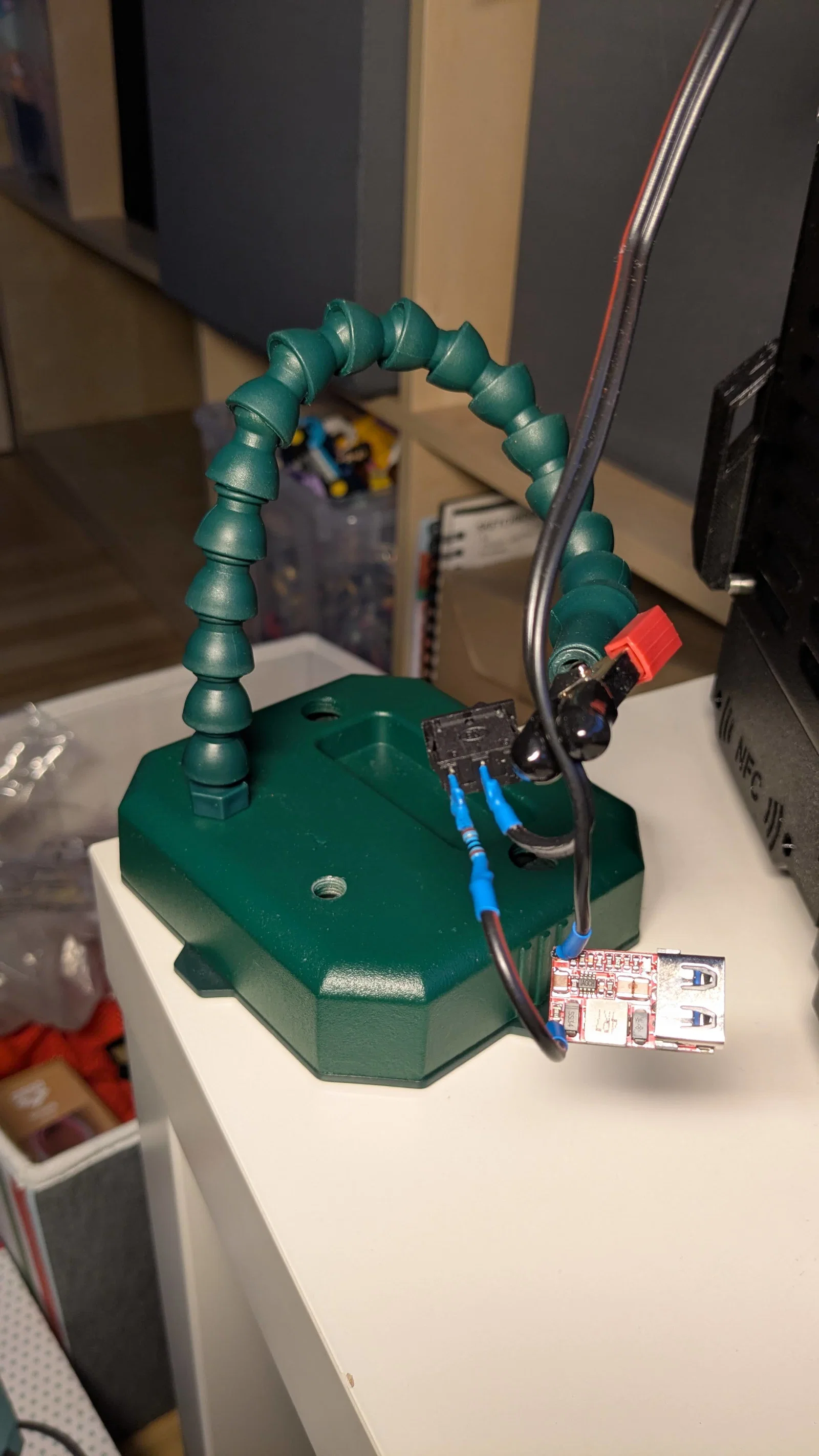

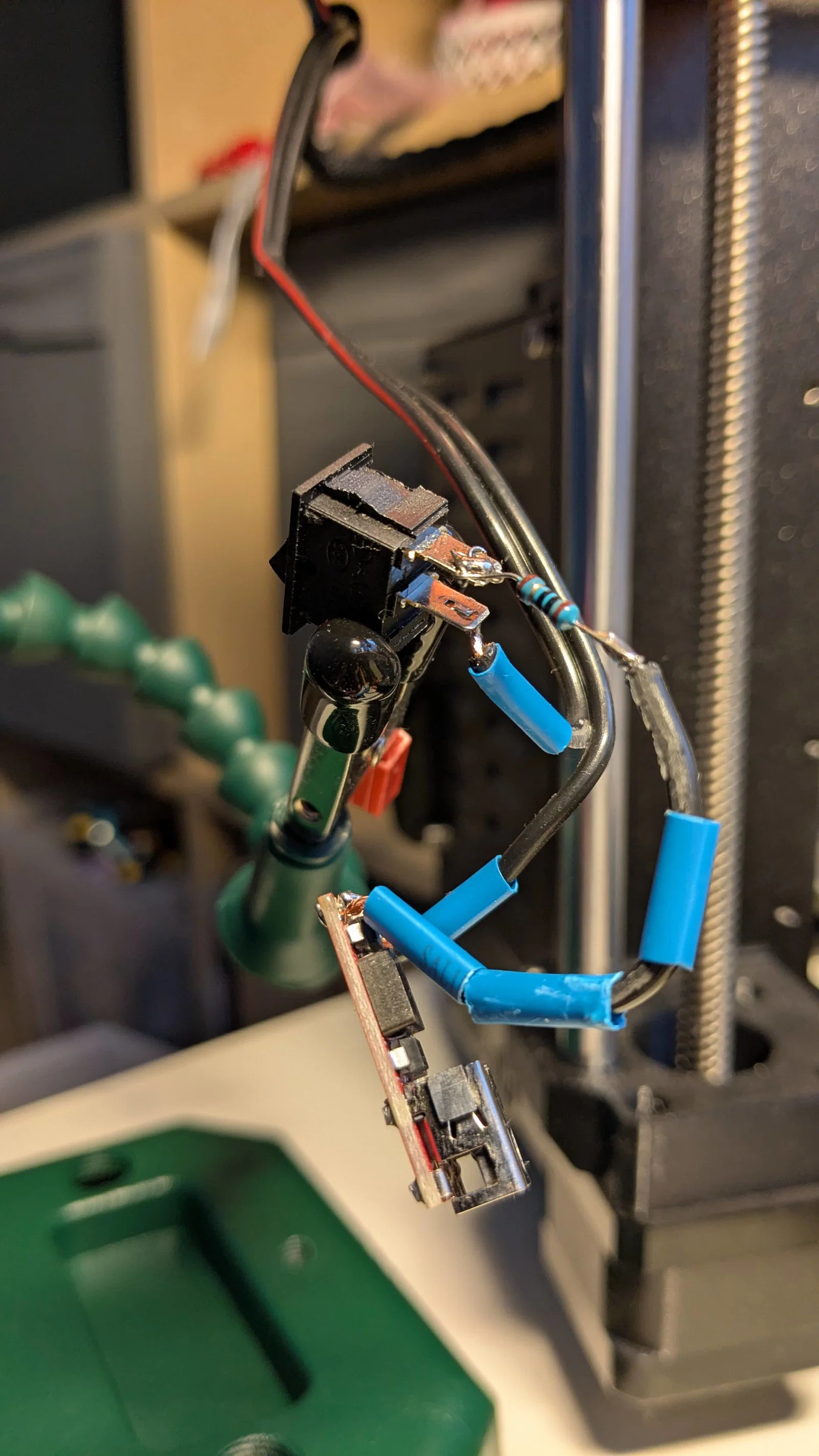

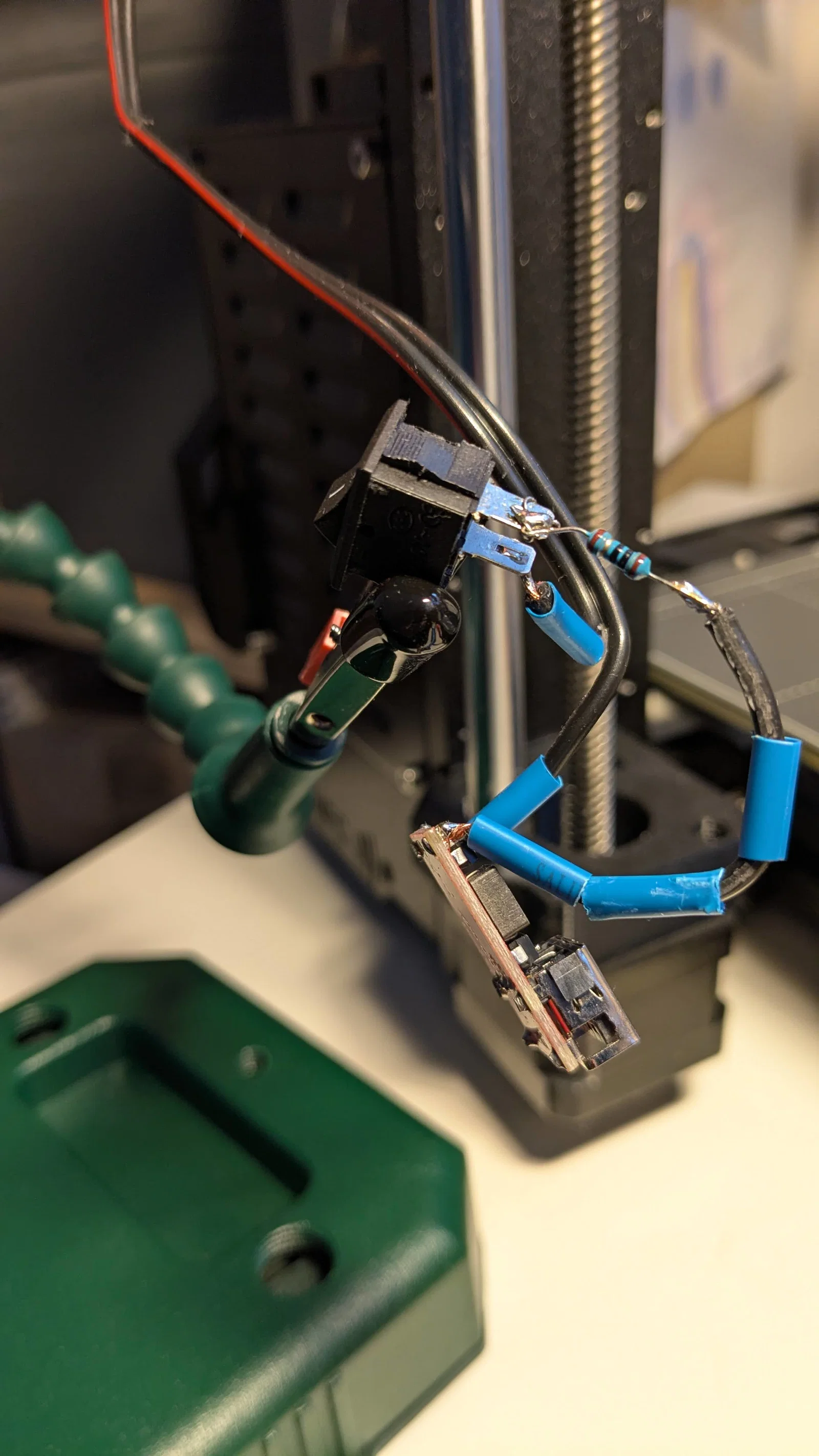

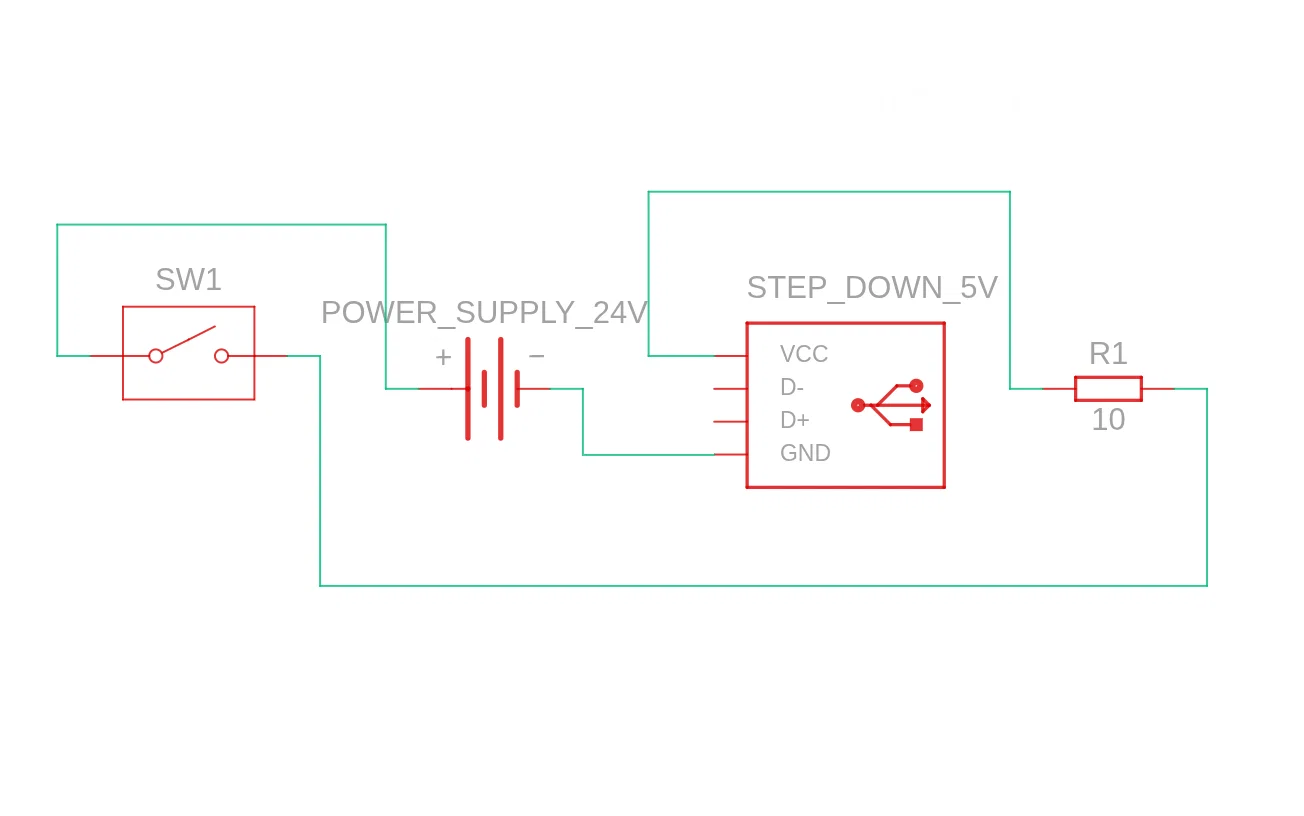

  1. Lấy công tắc, điện trở và bộ chuyển đổi USB rồi hàn nối tiếp từng cái một. Sử dụng chân (+) của bộ chuyển đổi. Khuyên anh em không nên dùng dây nối dài giữa các linh kiện vì bên trong bản in rất chật. Nhớ dùng ống co nhiệt để tránh chập mạch.
  2. Cắt khoảng 55cm dây điện. Nối dây đỏ (+) vào công tắc và dây đen (-) vào chân (-) của bộ chuyển đổi USB.

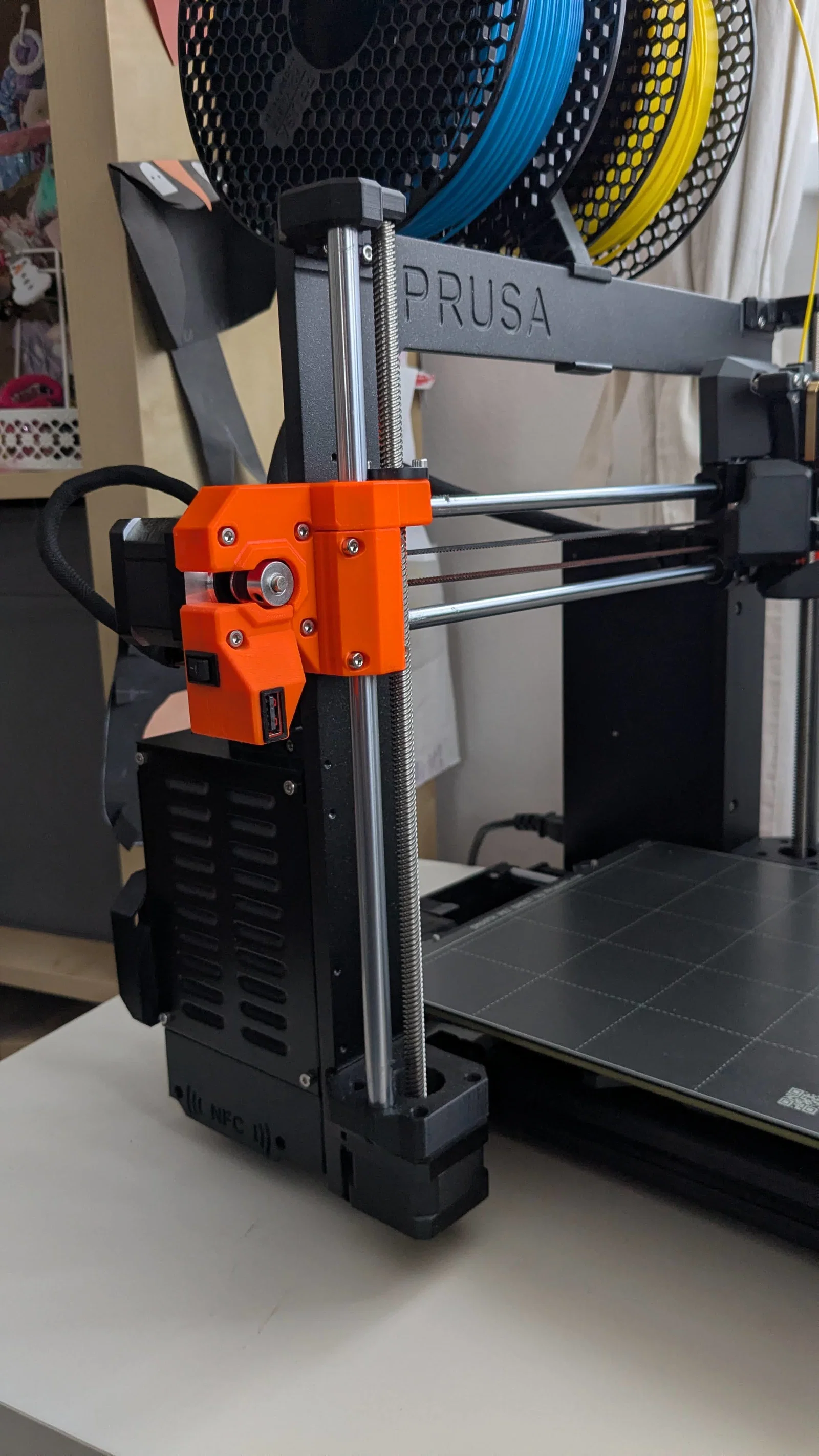

  3. Đặt mặt sau của bản in vào dây và đóng lại. Dùng ốc M3x18 để cố định vào động cơ trục X.

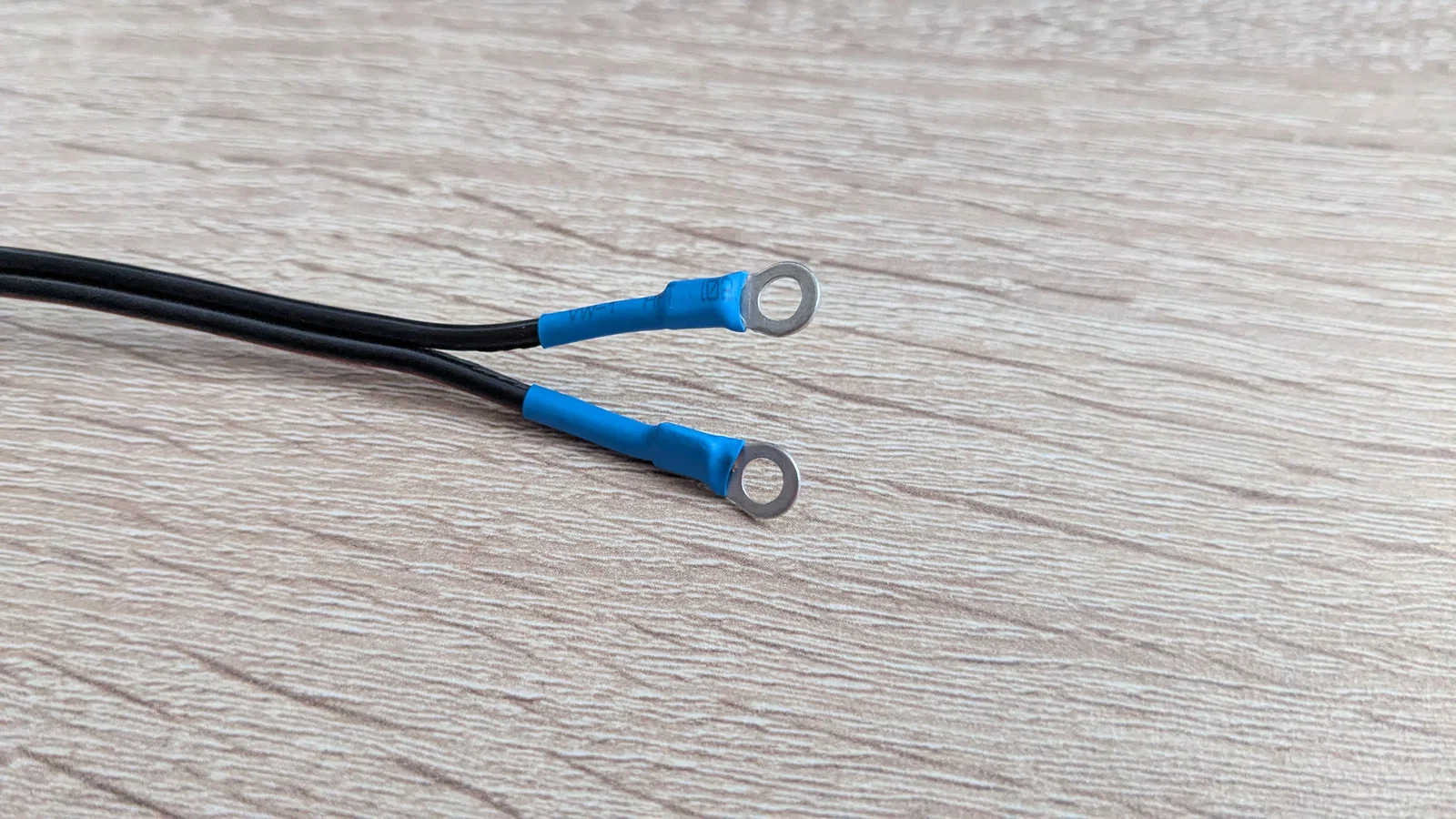

  4. Luồn ống co nhiệt và hàn các đầu cos vào đầu còn lại của dây.
  5. Tắt nguồn máy in!

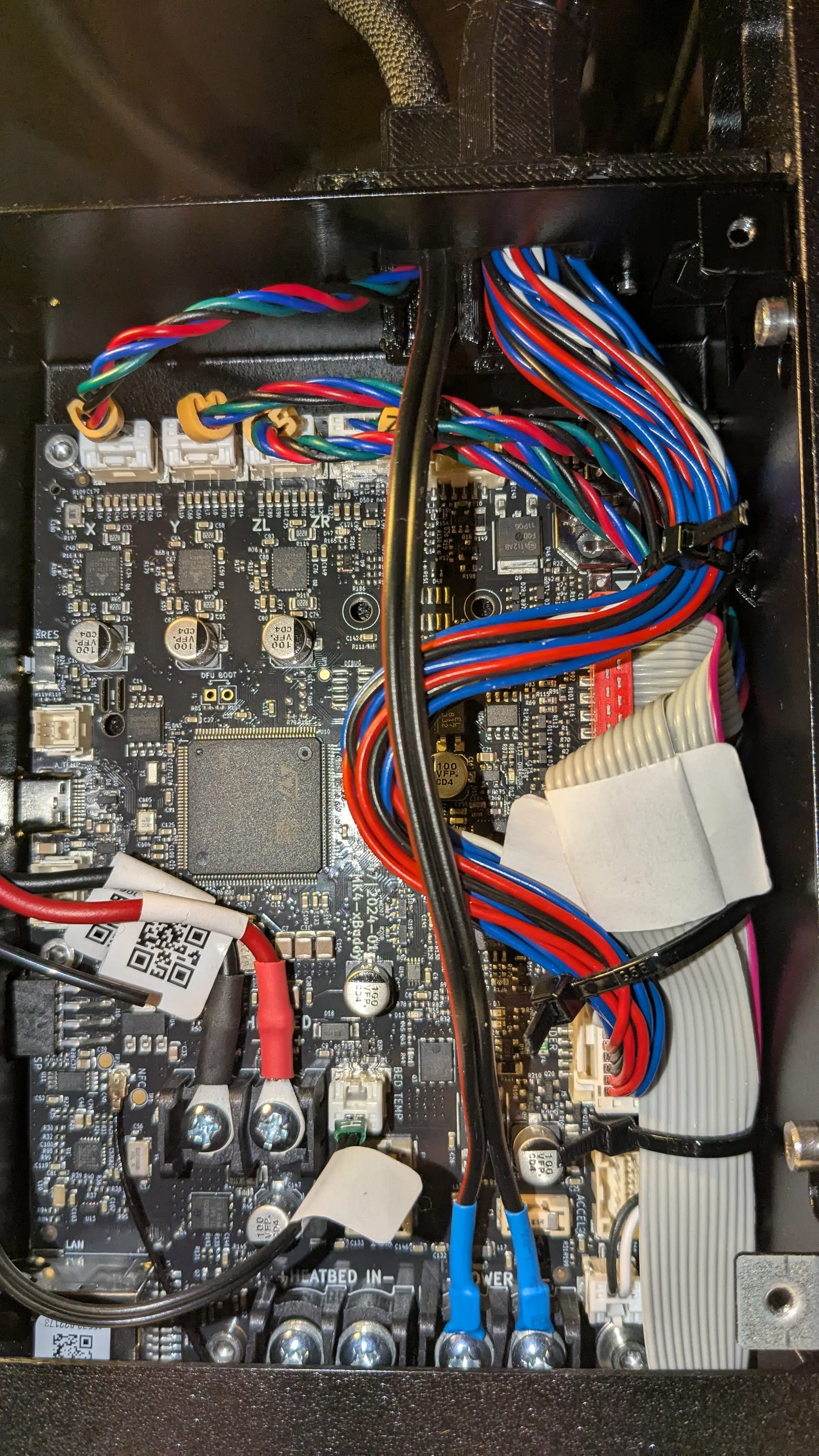

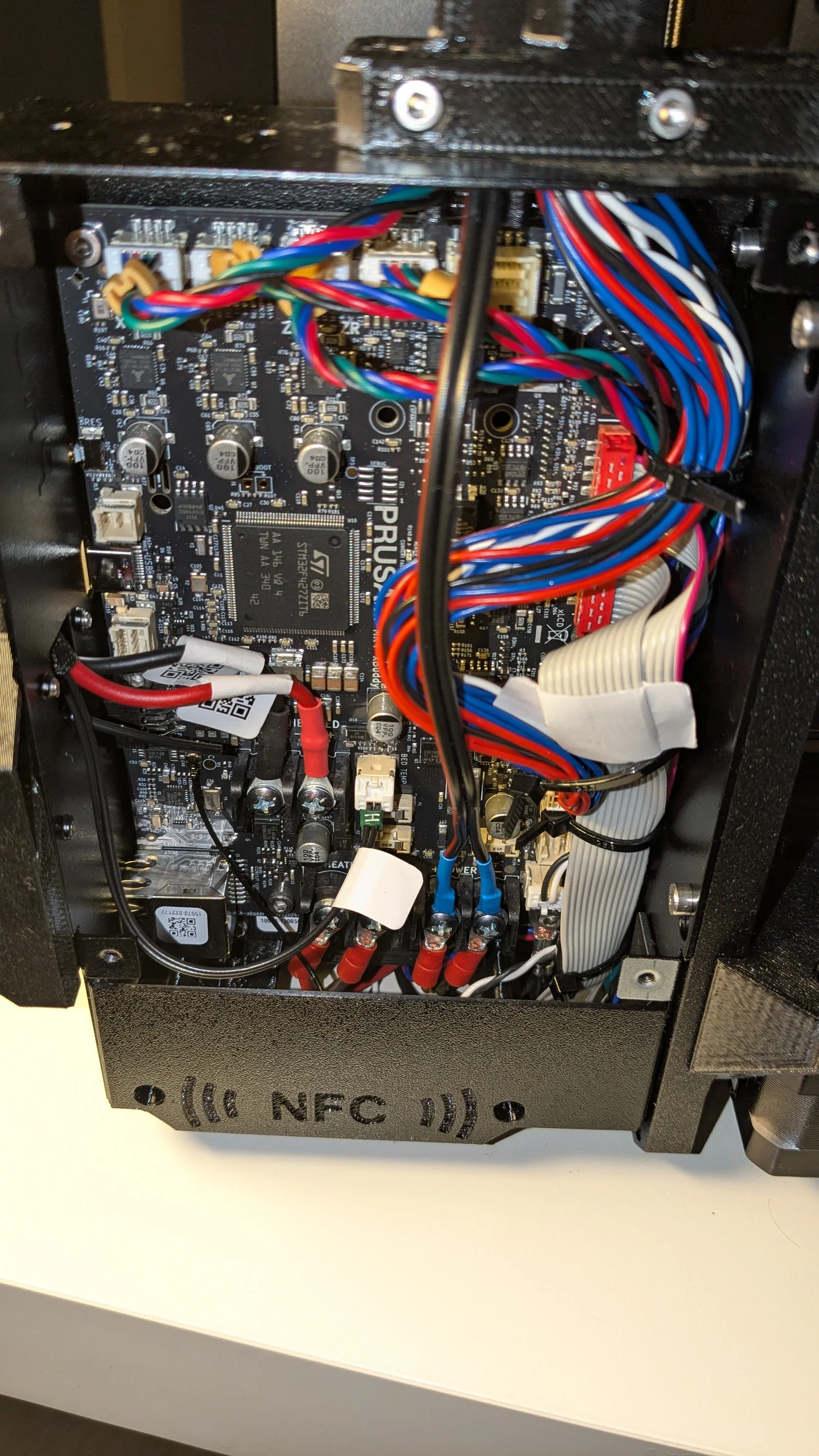

  6. Mở hộp điện tử của máy in, nới lỏng các vít trên kẹp giữ dây phía trên và luồn dây vào từ phía trên.
  7. Tháo cáp nguồn và lắp các đầu cos vào dưới các vít, chú ý cực tính! Dây đỏ vào vít (+) và dây đen vào vít (-). Đóng hộp điện tử lại.
  8. Quấn gọn dây vào ống bọc dây động cơ trục X.

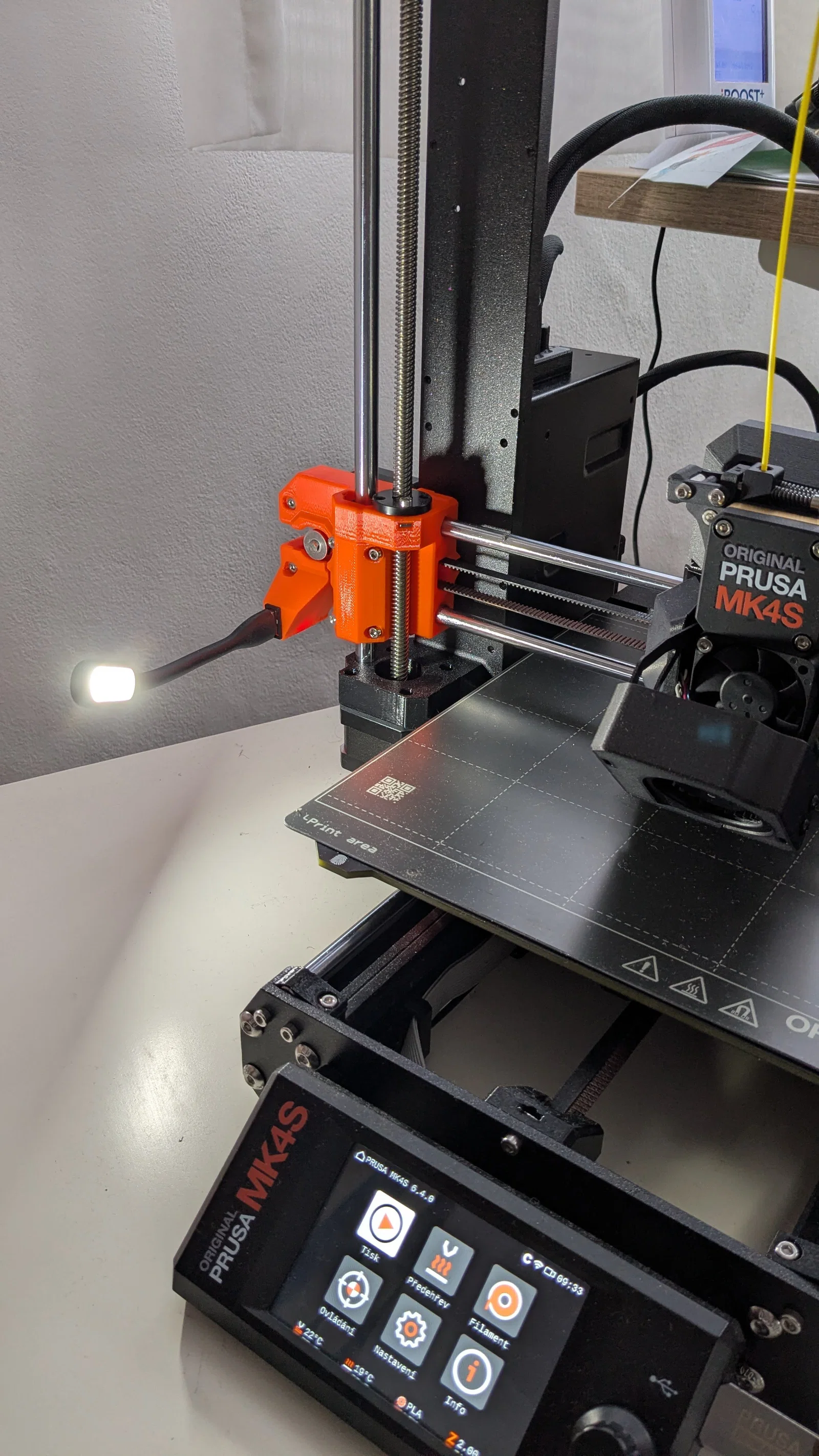

  9. Xong rồi! Giờ là lúc kiểm tra. Cắm đèn USB vào và bật máy in lên. Test thử công tắc xem sao nhé.
