TV Mini phong cách Midcentury cho màn hình Guition 480x480 (ESP32-S3)

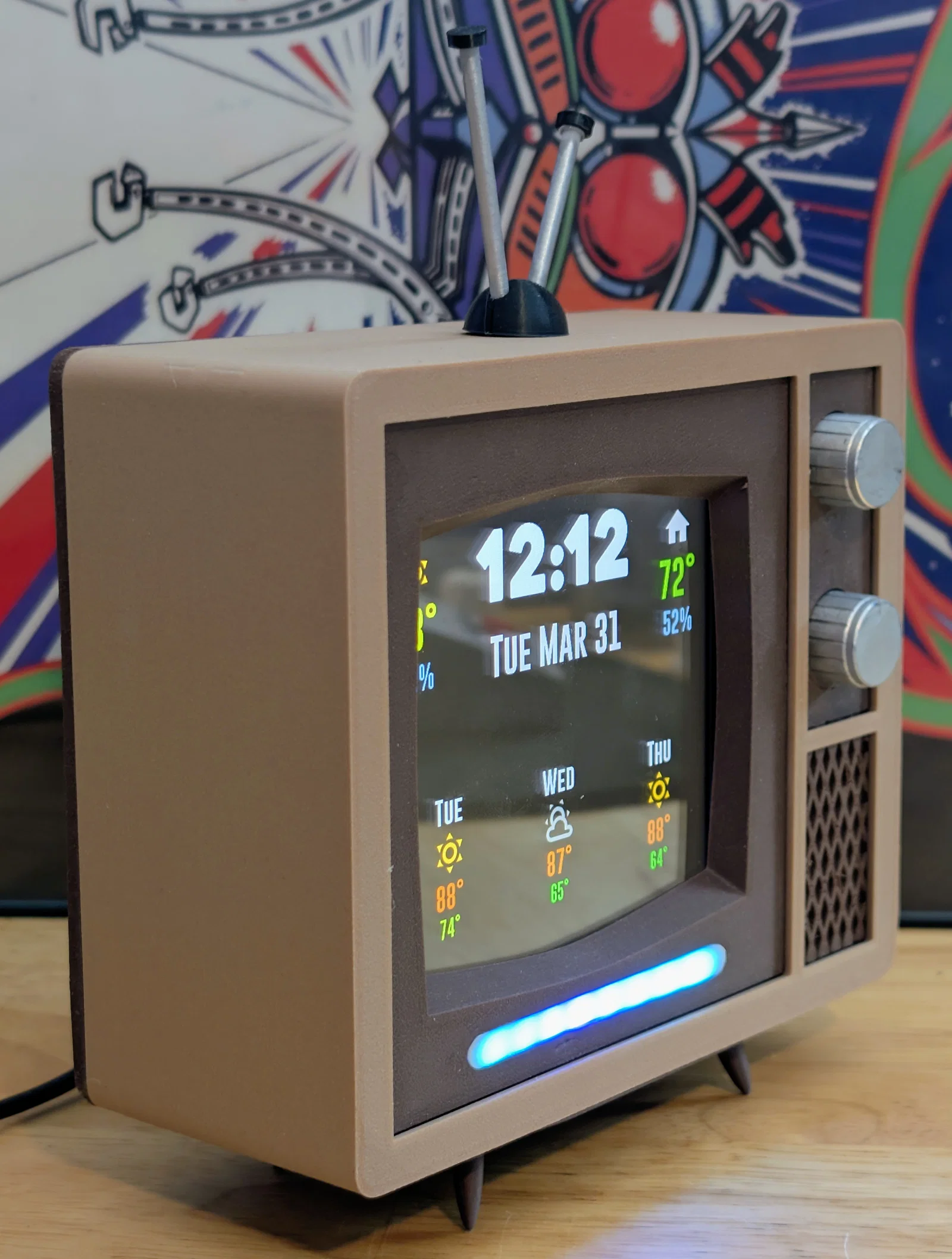

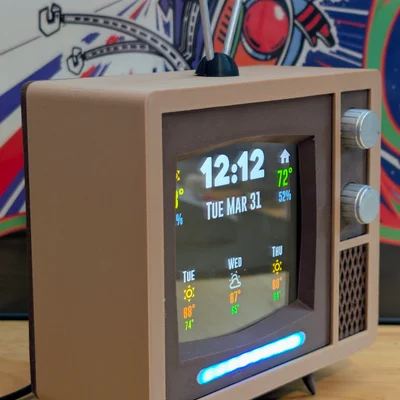

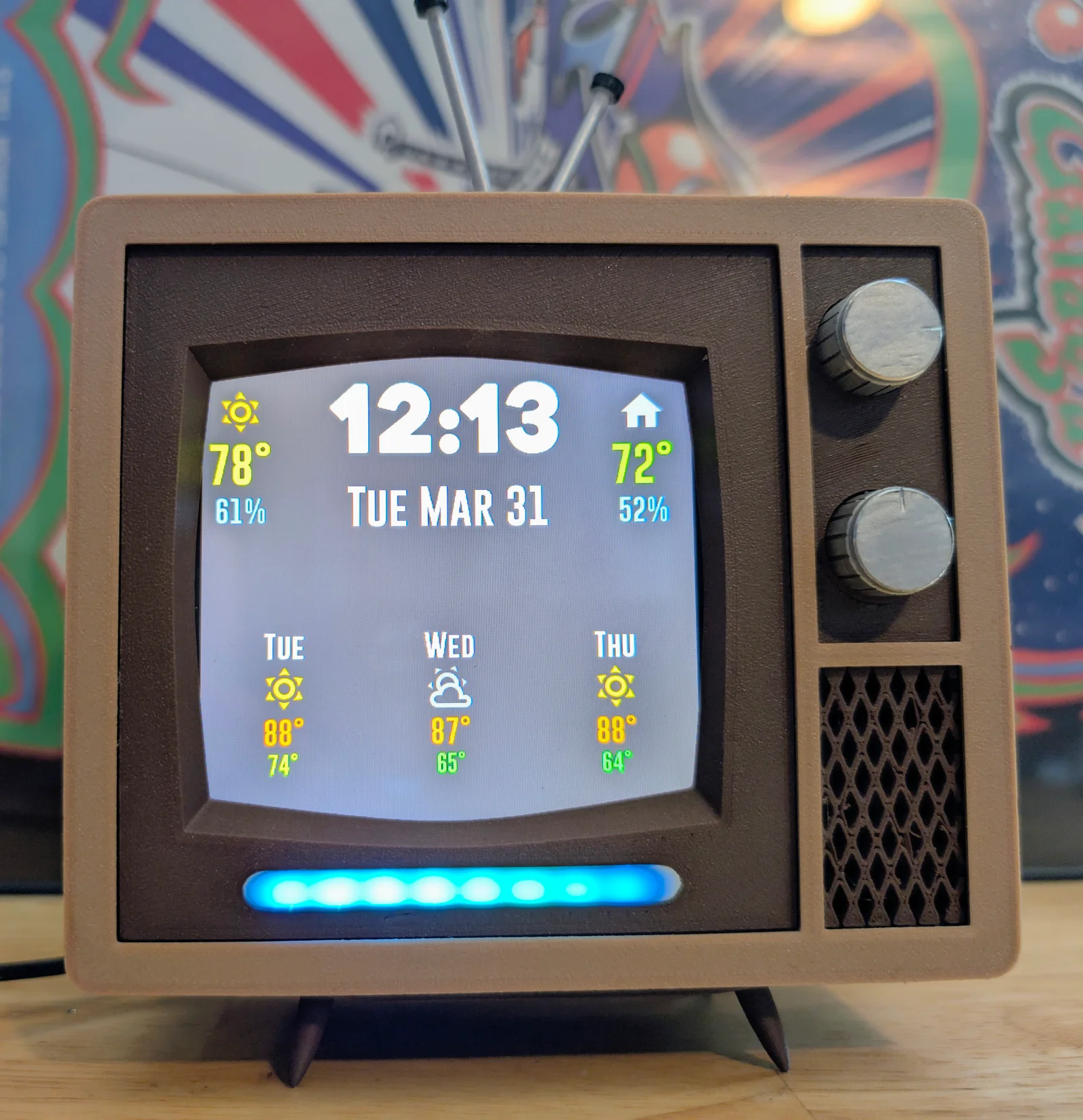

Dạo này thấy nhiều người vọc vạch mấy cái màn hình cảm ứng Guition 4 inch quá, nên tui cũng mua vài cái về nghịch thử. Thấy mỗi cái màn hình không thì hơi chán, nên tui quyết định làm cái việc mà ai bình thường cũng sẽ làm: thiết kế một cái vỏ TV phong cách midcentury hiện đại (cũng có cả kiểu thập niên 80/90 nữa) cho nó. Ngoài ra, vì dùng cảm ứng hoài cũng chán, tui muốn gắn thêm vài cái núm xoay để điều khiển cho đã tay như vặn kênh hay tăng giảm âm lượng (hay UHF/VHF nếu bác nào thuộc thế hệ trước). Do màn hình này khá hạn chế về GPIO, tui phải thêm vài linh kiện phụ để hiện thực hóa ý tưởng này.

Hoàn toàn có thể dùng mẫu này cho các màn hình 480x480 khác có kích thước tương tự với vài tinh chỉnh nhỏ, Guition chỉ là thứ tui có sẵn lúc thiết kế thôi.

Nói vậy chứ tui biết việc này mất công hơn là chỉ in mấy món đồ chơi nhựa thông thường. Bác phải thực sự thích thì mới đủ kiên trì để in và lắp ráp. Cá nhân tui thấy công sức bỏ ra hoàn toàn xứng đáng và tui đang tận hưởng nó. Tui từng làm những việc khó hơn cho mấy thứ ngớ ngẩn hơn rồi. Đây chủ yếu là cái cớ để tui vọc vạch điện tử và tạo ra thứ gì đó độc đáo. Tùy cảm nhận mỗi người thôi.

Danh sách linh kiện (BOM)

Tùy theo cách bác chọn bên dưới, có thể bác không cần dùng hết chỗ này. Đây là BOM tổng cho tất cả các phương án.

Lưu ý: Không link nào bên dưới là link tiếp thị, chỉ để tham khảo linh kiện tui đã dùng. Tui khuyên bác nên mua từ các shop khác ngoài Amazon nếu có thể, nhất là nếu tìm được chỗ bán linh kiện tại địa phương.

Linh kiện chính

• 1x Màn hình Guition 480x480
• 1x Mô-đun USB-C
• 1x Đầu nối JST MX 1.25 4-pin
• 2x Cảm biến gạch KY-040 (núm xoay)
• 1x Mạch mở rộng PCF8574 I2C (để mở rộng núm xoay)
• 1x Bộ ghép kênh TCA9548A I2C (để mở rộng núm xoay)
• 1x Mạch phân phối điện 2x6
• 1x Panel LED 8-bit ws2812

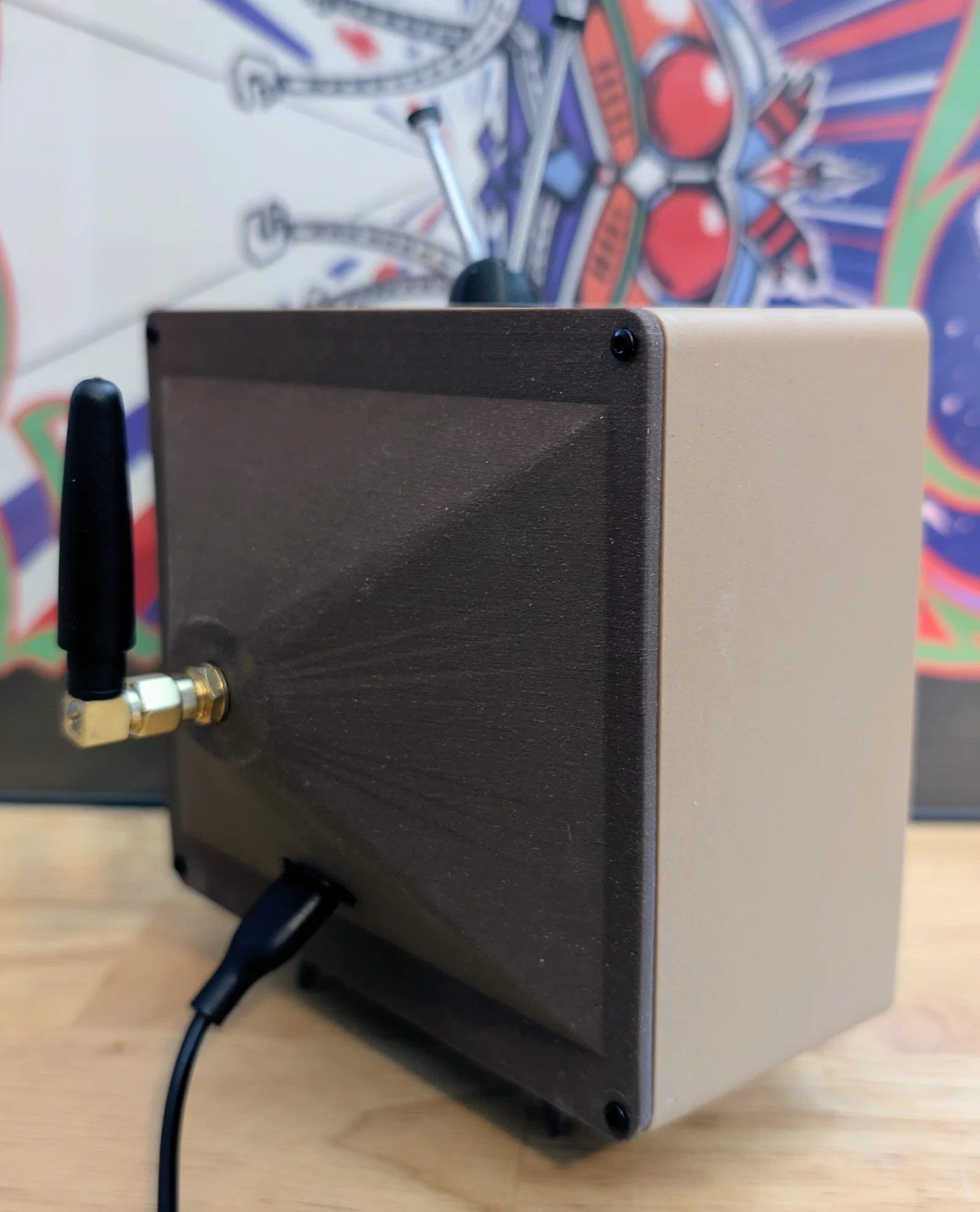

• 1x Ăng-ten wifi nhỏ (tùy chọn, bắt sóng tốt hơn ăng-ten zin)
• 1x Loa 20mm

Phần cứng

• 12x Ốc cấy nhiệt (threaded inserts) M2x3x3.2
• 9x Ốc cấy nhiệt M2x4x3.2 (dùng loại ngắn hơn cũng được)
• 12x Ốc M2x4
• 10x Ốc M2x8
• 1x Ốc M2x16
• 2x Đai ốc M2
• 4x Chân đế cao su vuông 12.5mm

Các phương án lắp ráp

Cách dễ nhất

Tóm tắt

Chỉ cần in mọi thứ ra và dùng màn hình đơn thuần. Cách này vẫn cho phép dùng loa tích hợp trên màn hình nếu bác muốn.

Đặc điểm

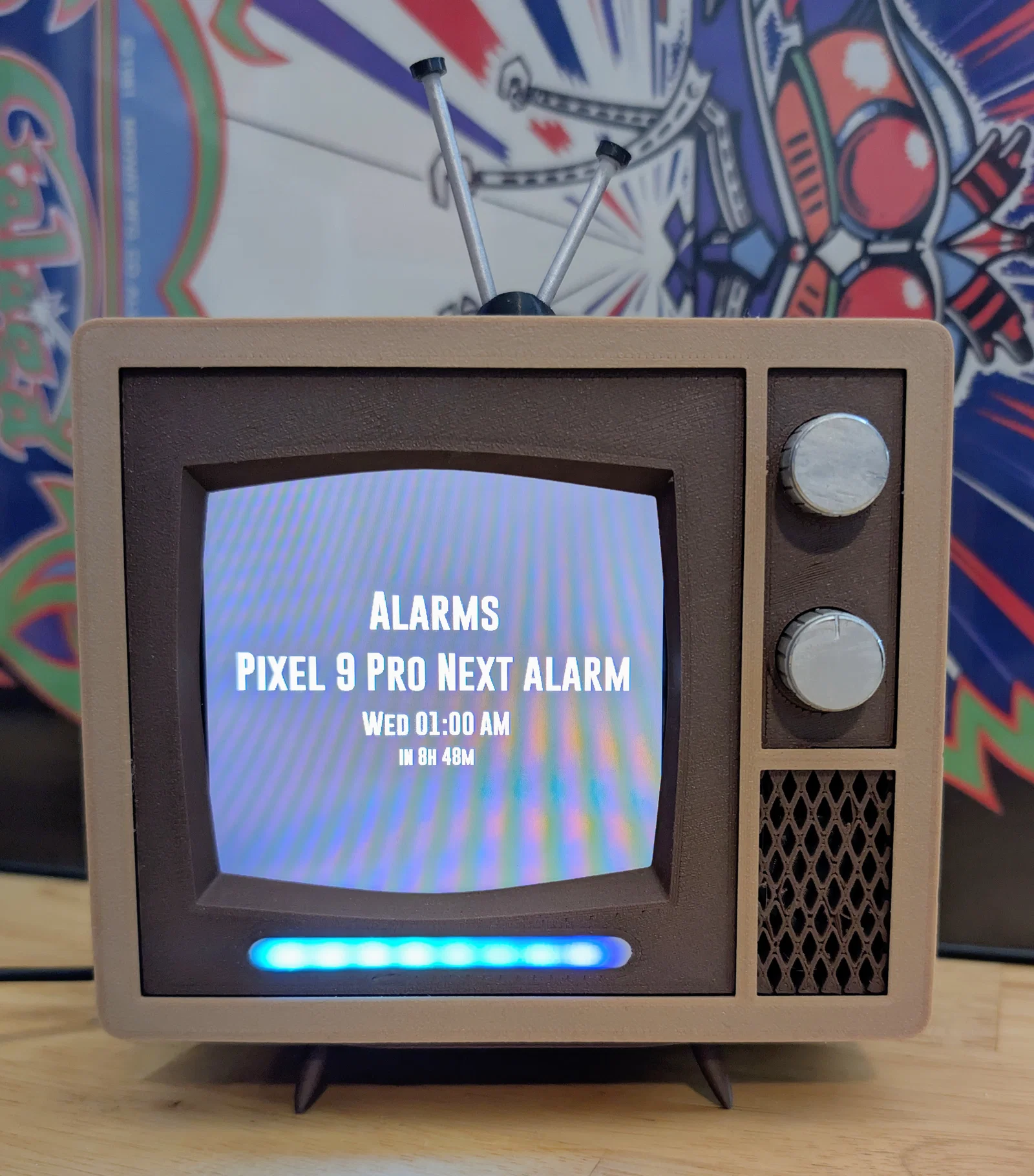

• Màn hình trông giống TV cổ
• Dùng cảm ứng để điều hướng

Cách thú vị (Khuyên dùng)

Tóm tắt

In mọi thứ, hàn một chút và kết nối tất cả lại. Có núm xoay (cảm biến gạch) hoạt động thực sự và đèn LED báo hiệu phía trước. Vì người thiết kế cái board này chắc ghét vui vẻ, nên loa tích hợp dùng chân relay cho I2S, do đó bác không thể dùng loa với cách này (vì chúng ta dùng chân relay cho việc khác hay hơn). Nếu bác giỏi hơn tui và tìm được cách làm cho loa kêu trong khi dùng chân relay, hãy chỉ giáo cho tui với!

Đặc điểm

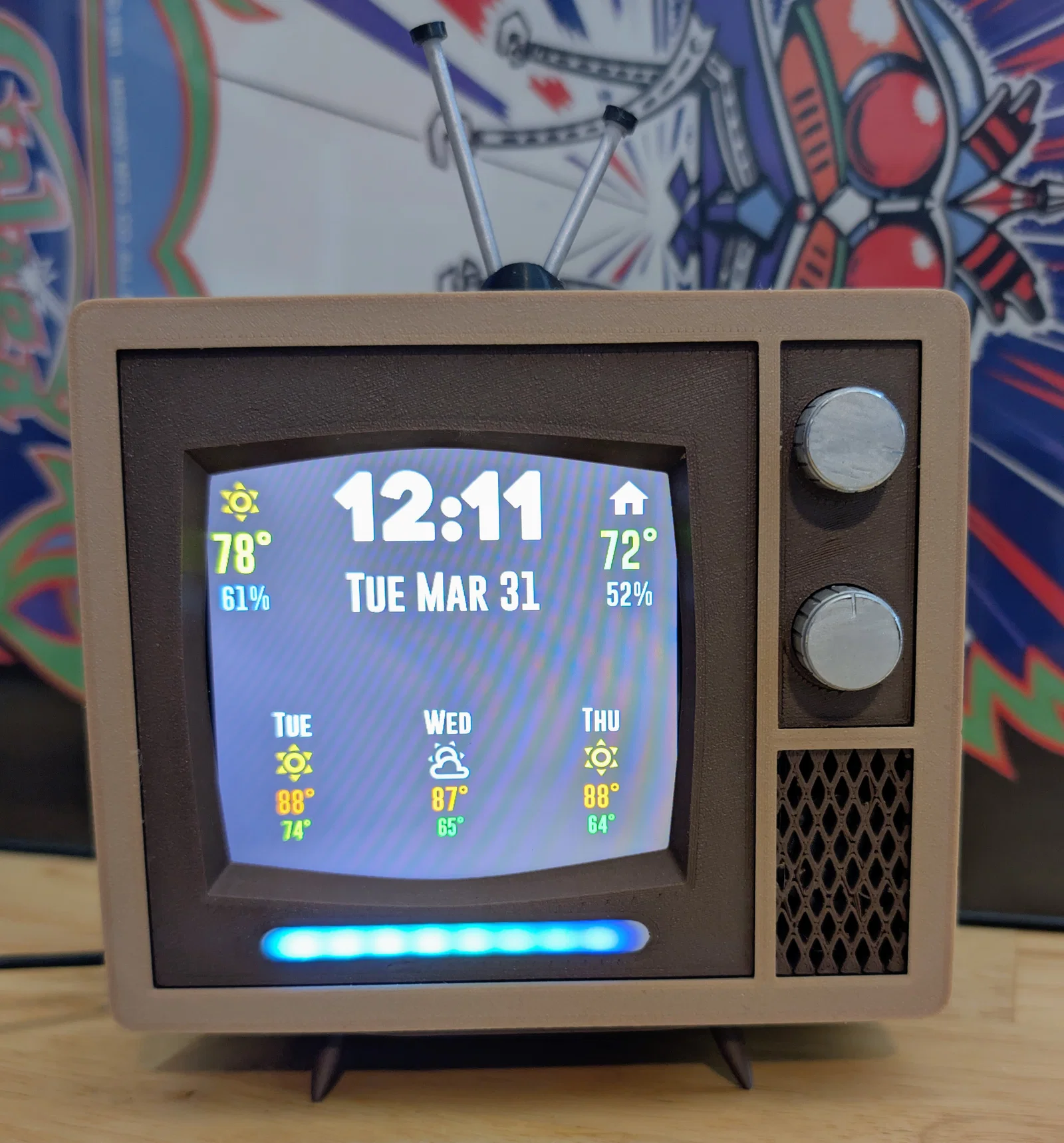

• Trông giống TV cổ thật thụ
• Núm xoay có nút bấm để điều hướng như ngày xưa
• Vẫn dùng được cảm ứng

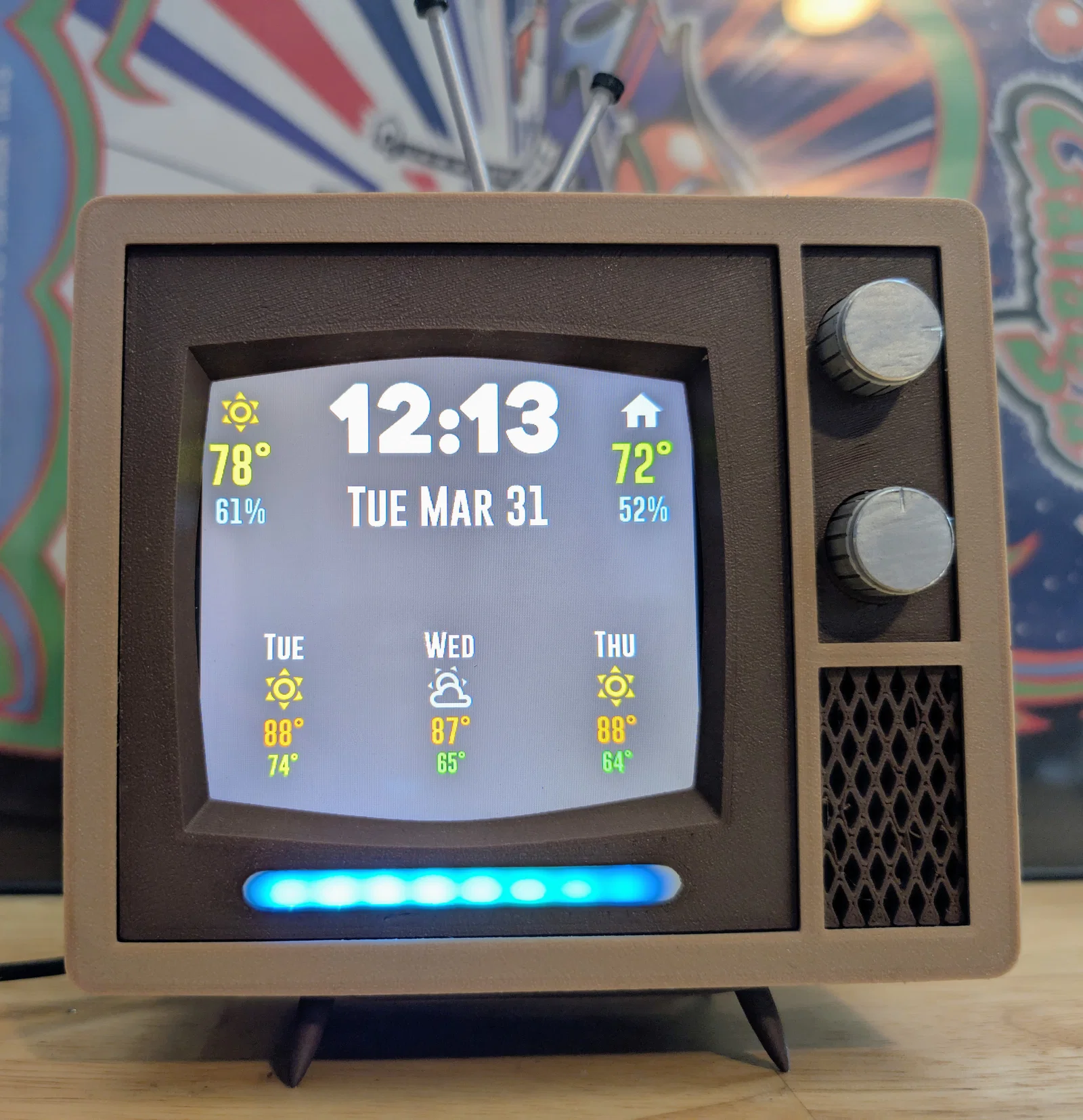

• Đèn LED phía trước nhìn cực chất

Cách khó nhất

Có thể dùng cách "Thú vị" mà vẫn có loa nếu bác hàn cực giỏi. Bác phải hàn 2 sợi dây vào chân SDA và SCL của chip rồi nối vào bộ mux, giải phóng hoàn toàn chân relay. Cách này khá mạo hiểm. Tui đã thử và bỏ cuộc vì tay nghề chưa tới, sợ làm cháy board. Nếu bác tự tin, có thể tham khảo ở đây.

Hướng dẫn lắp ráp

1. Gắn ốc cấy nhiệt vào mặt trước. 4 ốc cho núm xoay có thể bỏ qua nếu không cần độ chắc chắn cao. Nếu không dùng loa, cũng có thể bỏ qua ốc ở vị trí đó. Dùng ốc M2x6x3.2 cho các trụ màn hình, các chỗ khác dùng M2x3x3.2.
2. Gắn ốc cấy nhiệt vào vỏ ngoài (4 ốc M2x6x3.2).
3. Gắn ốc cấy nhiệt vào khung giữ màn hình/linh kiện.
4. Gắn ốc vào đế ăng-ten.
5. Lắp núm xoay vào mặt trước, cố định bằng đai ốc.
6. Lắp loa (nếu dùng) vào mặt trước.
7. Gắn các linh kiện vào khung giữ.
8. Ép đèn LED vào vị trí rồi đặt màn hình lên trên.
9. Gắn khung giữ màn hình vào, dùng ốc M2x6. Đảm bảo dây nhợ đã luồn qua các khoảng trống.
10. Đẩy nhẹ mặt trước vào vỏ ngoài sao cho phẳng.
11. Vặn ốc M2x8 ở đáy và M2x16 ở trên cùng.

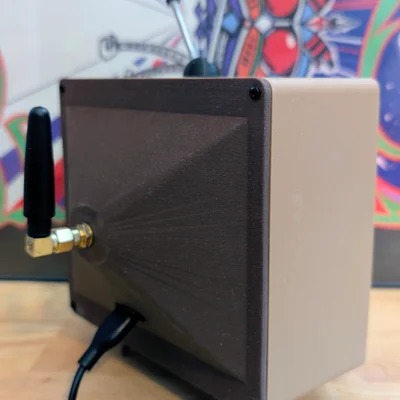

12. Lắp ăng-ten.
13. Lắp mô-đun USB-C vào nắp lưng.
14. Vặn ốc cố định nắp lưng, dán chân cao su, cắm điện và tận hưởng thành quả!

Cấu hình phần mềm

Bác có thể tìm cấu hình ESPHome/LVGL hiện tại của tui tại đây.

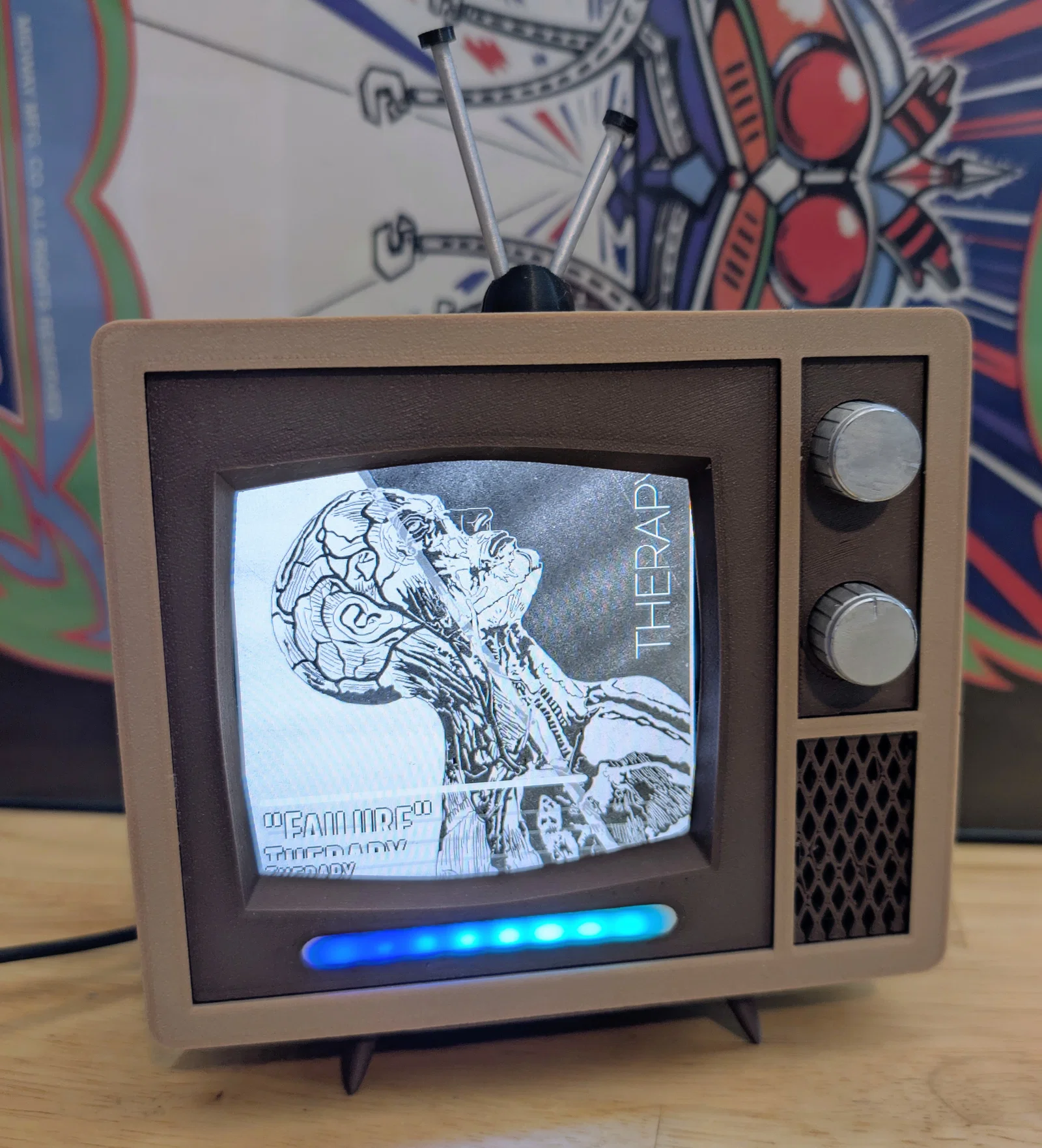

Chúc các bác thành công và có một chiếc TV mini thật ngầu!
