TV Retro 80s/90s cho màn hình Guition 480x480 chạy LVGL

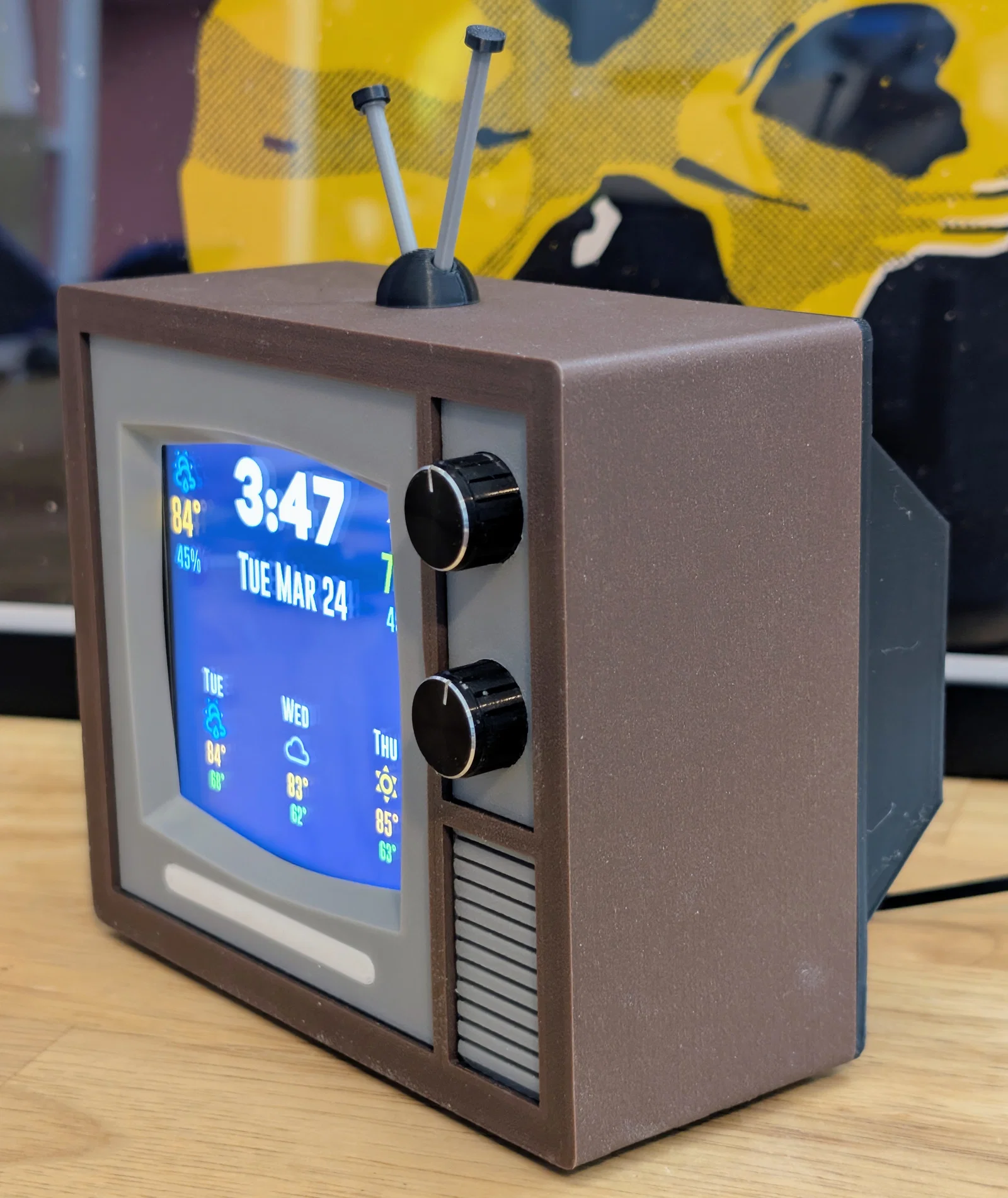

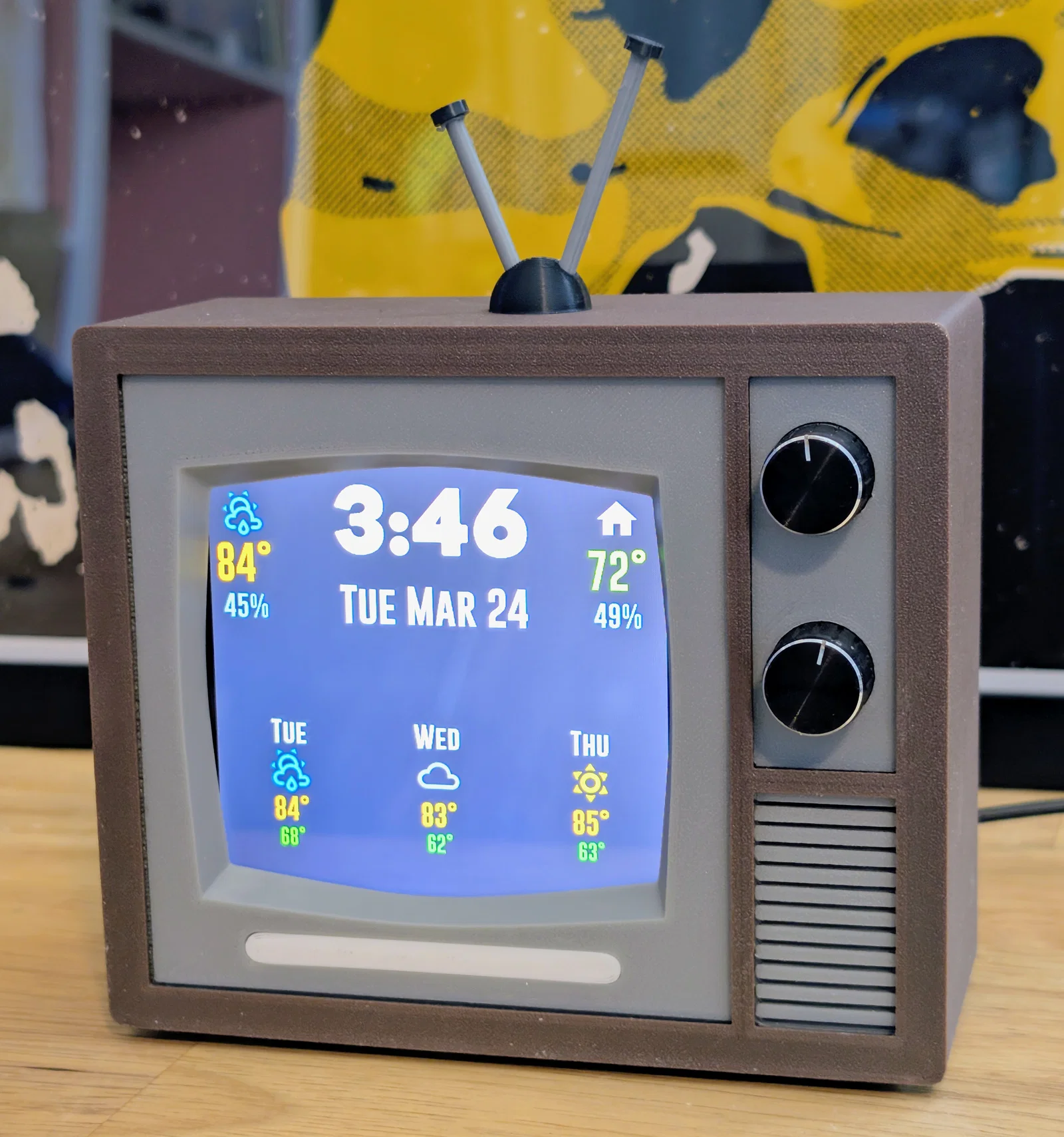

Dạo gần đây tui thấy nhiều anh em vọc vạch mấy cái màn hình cảm ứng Guition 4 inch, nên tui cũng sắm vài cái về nghịch thử. Thấy cái màn hình đứng không hơi chán, nên tui quyết định làm điều mà bất kỳ ai bình thường cũng sẽ làm: thiết kế cho nó cái vỏ TV theo phong cách thập niên 80 (và cả một bản ). Đây cơ bản là chiếc TV Zenith cũ nhà tui hồi còn bé. Thêm nữa, vì màn hình cảm ứng dùng mãi cũng nhạt, tui quyết định gắn thêm vài núm xoay để chỉnh kênh/âm lượng cho nó 'thật' (kiểu UHF/VHF cho mấy bác đời cũ). Do cái màn này hơi chán ở chỗ thiếu chân GPIO, nên tui phải thêm vài linh kiện phụ để hiện thực hóa ý tưởng này.

Chắc chắn là bạn có thể áp dụng cho các loại màn hình 480x480 khác với kích thước tương tự sau vài chỉnh sửa nhỏ, ở đây tui chỉ thiết kế xoay quanh dòng Guition mà tui đang có thôi.

Nói chung là dự án này tốn công hơn là chỉ in mấy món nhựa linh tinh. Bạn phải thực sự thích thì mới bỏ công in và lắp ráp. Cá nhân tui thấy 'cái giá phải trả' rất xứng đáng, tui làm vì thích mày mò điện tử và tạo ra thứ gì đó độc đáo. Tùy vào độ khéo tay của bạn nhé.

Danh sách linh kiện (BOM)

Tùy vào cách bạn chọn bên dưới mà có thể không cần dùng hết đống này.

Lưu ý: Các liên kết không phải là tiếp thị liên kết, chỉ để tham khảo.

Linh kiện điện tử

• 1x Màn hình Guition 480x480
• 1x Module USB-C breakout
• 1x Đầu nối JST MX 1.25 4-pin
• 2x Cảm biến gạch KY-040 (núm xoay encoder)
• 1x [Module mở rộng PCF8574 I2C]
• 1x [Module ghép kênh TCA9548A I2C]
• 1x [Module phân phối nguồn 2x6]
• 1x [LED panel ws2812 8-bit]
• 1x [Anten wifi nhỏ]
• 1x [Loa 20mm]

Phần cứng

• 12x Ốc cấy (threaded insert) M2x3x3.2
• 9x Ốc cấy M2x4x3.2
• 12x Ốc M2x4
• 10x Ốc M2x8
• 1x Ốc M2x16
• 2x Đai ốc M2
• 4x [Chân cao su vuông 12.5mm]

Các tùy chọn lắp ráp

Cách dễ nhất

Chỉ cần in mọi thứ và lắp màn hình vào. Tùy chọn này cho phép bạn dùng loa tích hợp trên bo mạch nếu thích.

Cách thú vị (Khuyên dùng)

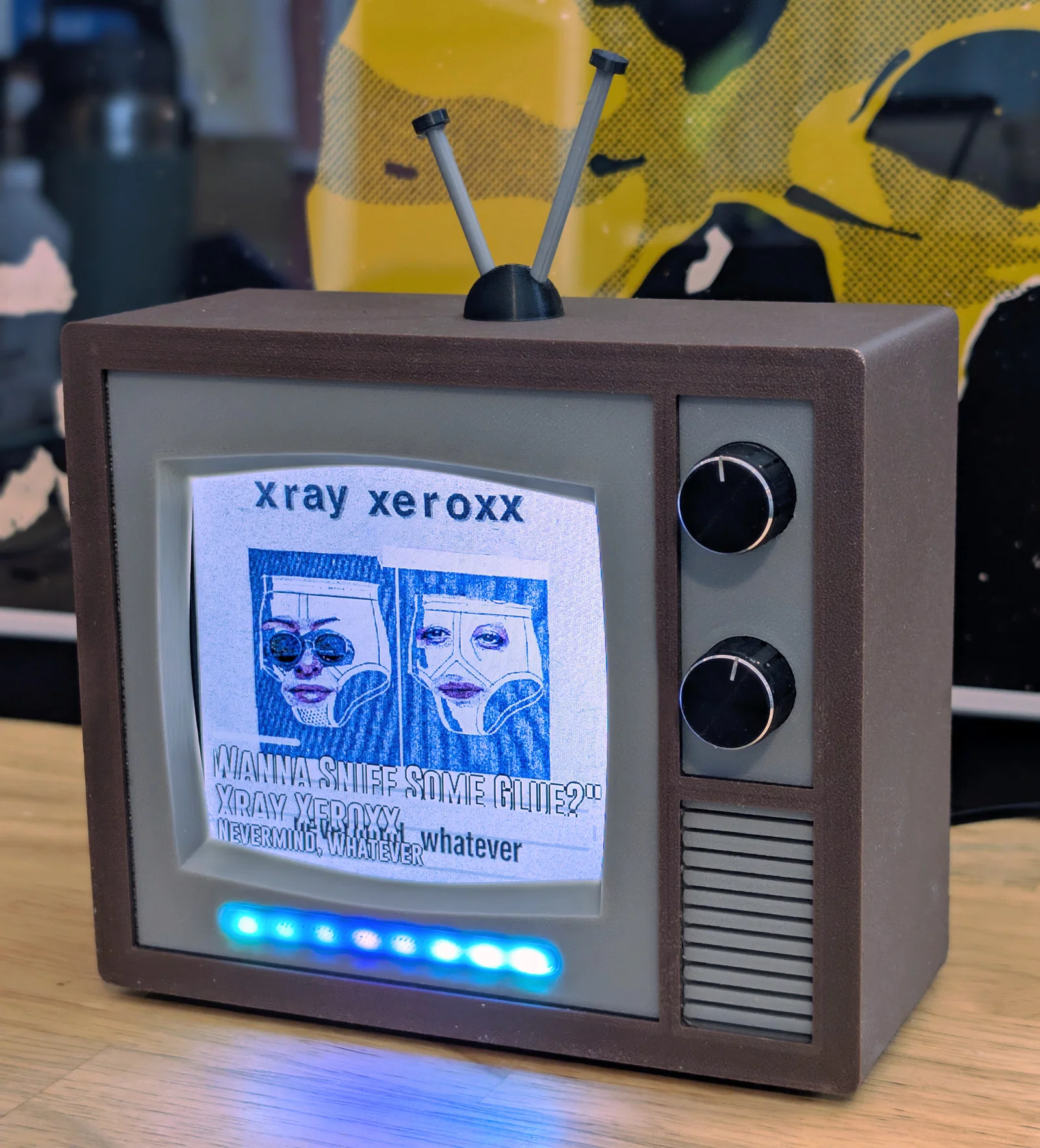

In mọi thứ, hàn một chút và kết nối tất cả. Có núm xoay chức năng và đèn LED phía trước. Vì bo mạch này không cho dùng loa nếu dùng pin relay, nên cách này sẽ không có loa, bù lại bạn có trải nghiệm điều khiển như TV cũ.

Cách khó

Dành cho những bác có kỹ năng hàn cực tốt, hàn trực tiếp vào chân SDA/SCL của chip để giải phóng chân relay, từ đó dùng được cả loa lẫn núm xoay. Không dành cho người yếu tim vì dễ làm hỏng bo mạch.

Lắp ráp

1. Lắp ốc cấy vào mặt trước.
2. Lắp ốc cấy vào vỏ ngoài.
3. Lắp ốc cấy vào khung giữ màn hình.
4. Lắp ốc cấy vào đế anten.
5. Gắn encoder vào mặt trước.
6. Gắn loa (nếu dùng).
7. Gắn linh kiện vào khung giữ.
8. Lắp LED và đặt màn hình vào.
9. Cố định khung giữ màn hình bằng 4 ốc M2x6.
10. Lắp mặt trước vào vỏ ngoài.
11. Vặn ốc đáy và đỉnh.
12. Lắp anten.
13. Lắp module USB-C và mặt lưng.
14. Vặn ốc mặt sau, dán chân cao su và tận hưởng!

Cấu hình phần mềm

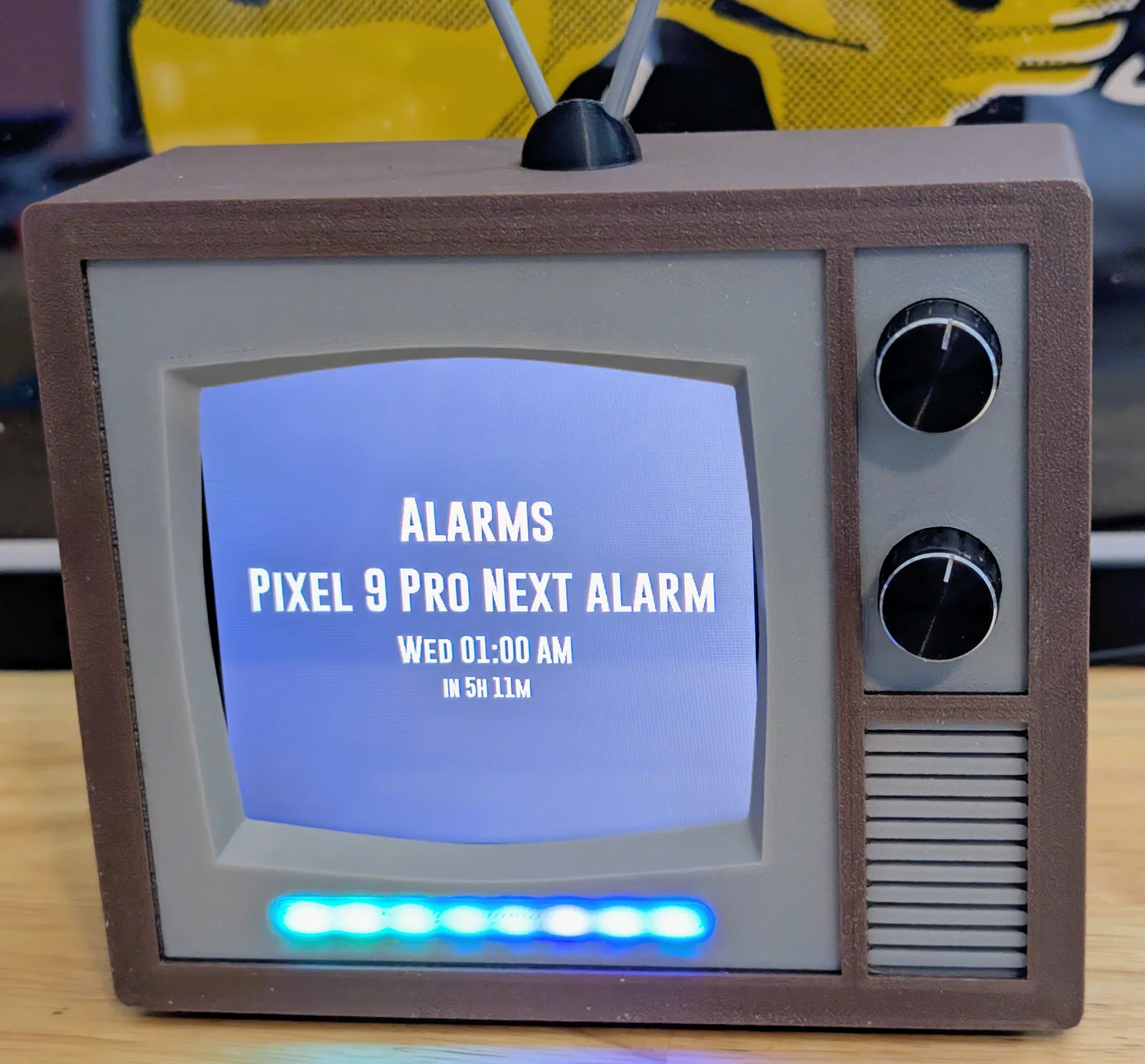

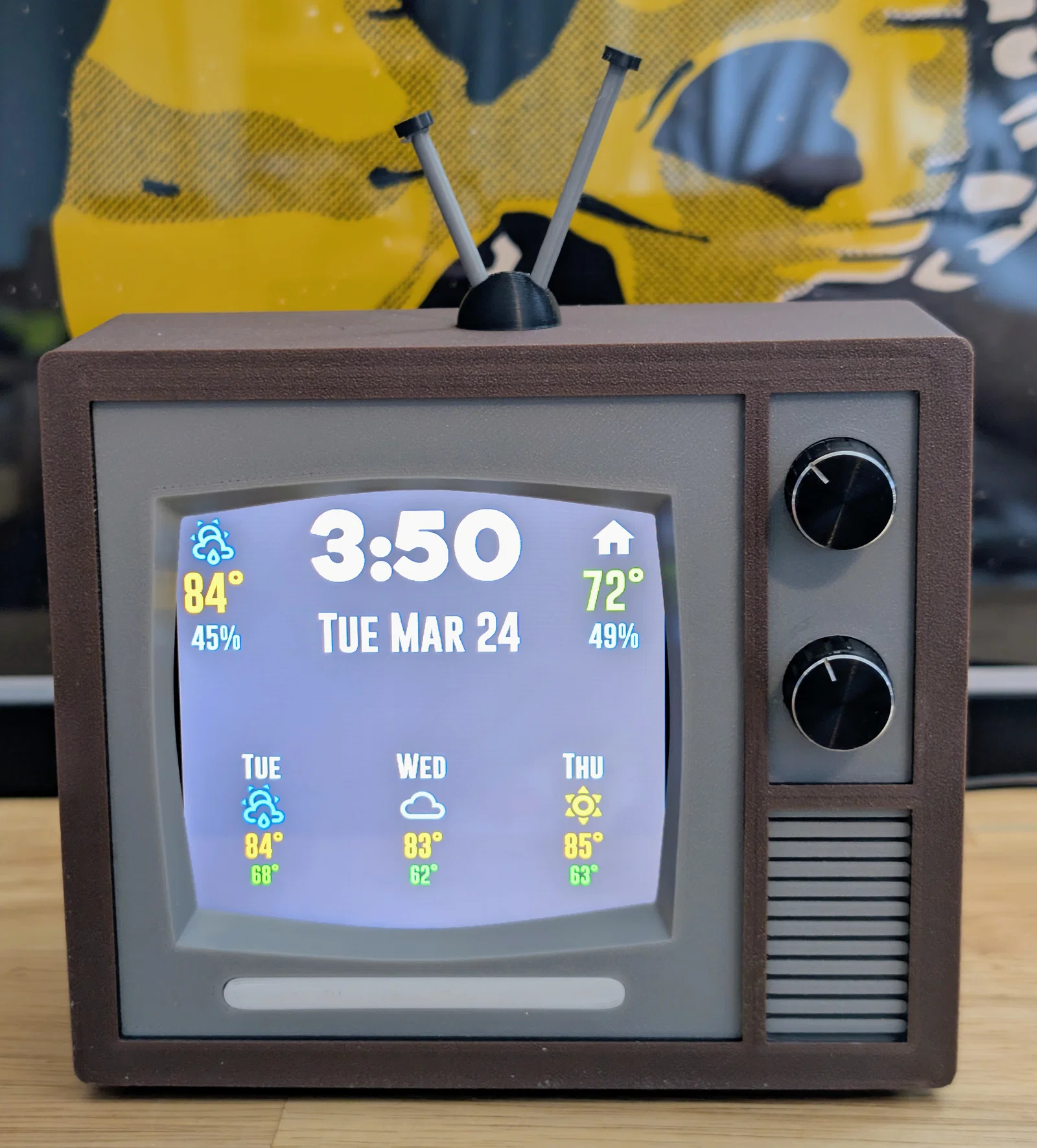

Bạn có thể tìm cấu hình ESPHome / LVGL của tui tại đây. Với LVGL, bạn có thể tùy biến màn hình xem thời tiết, media, lịch và báo thức cực kỳ linh hoạt.
