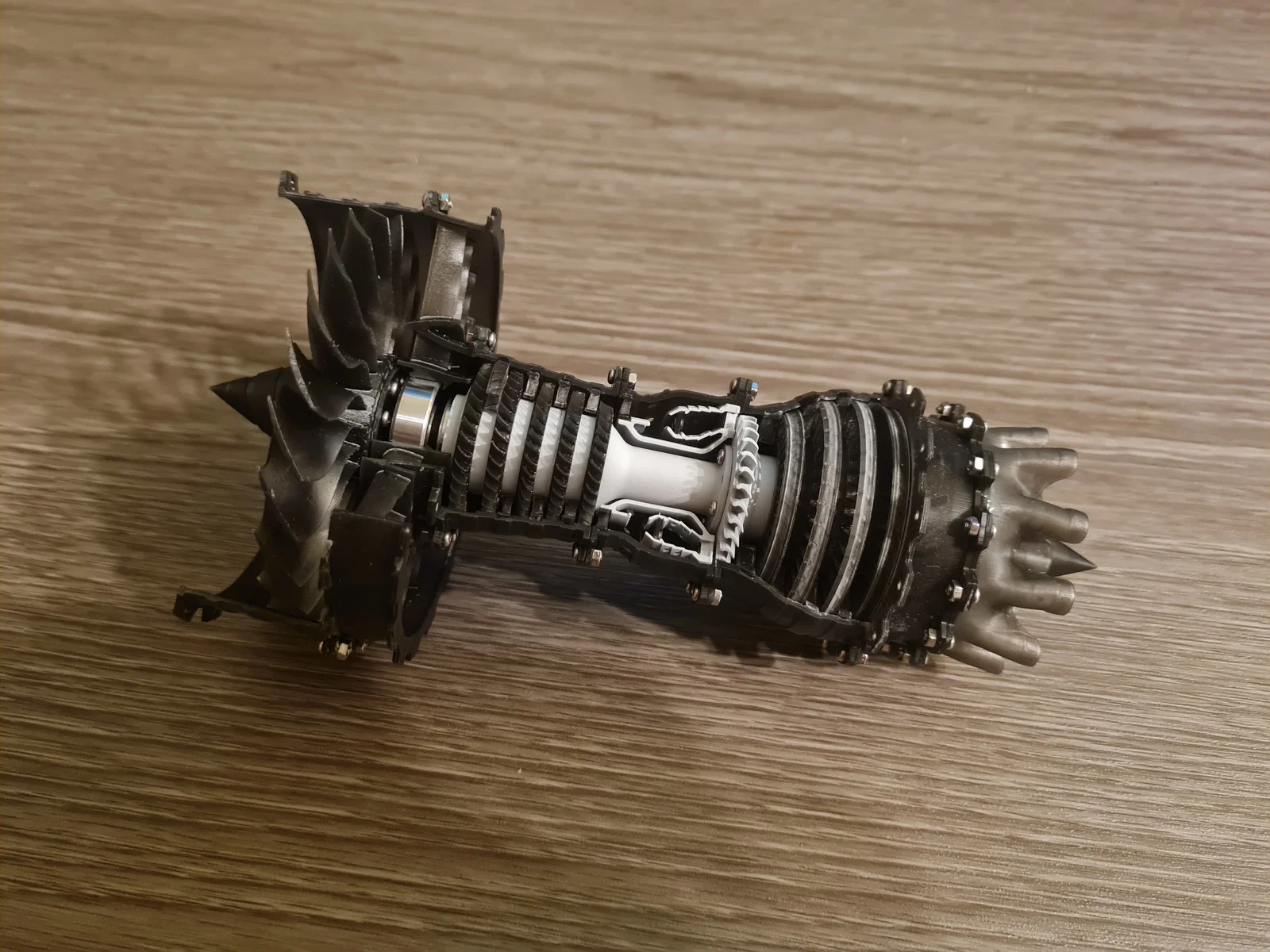

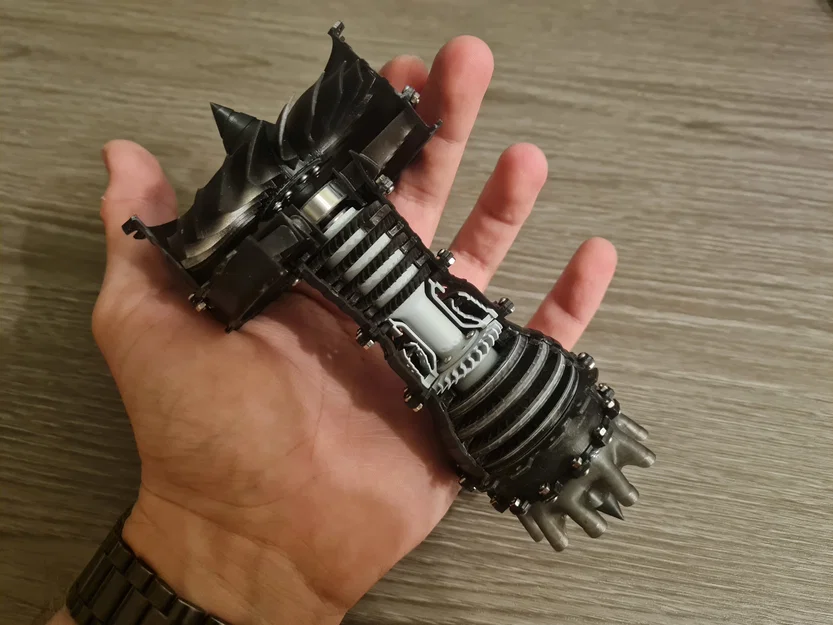

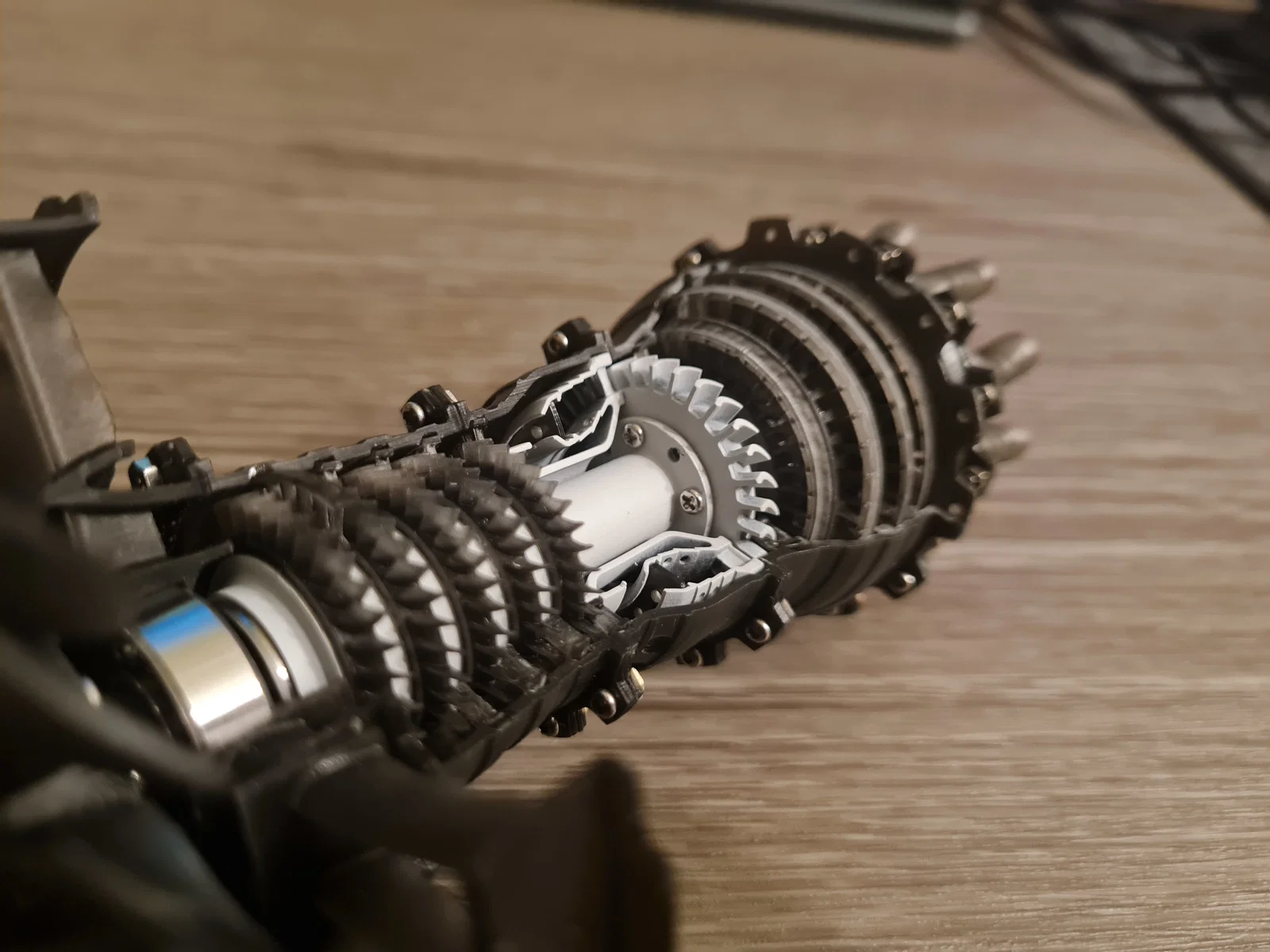

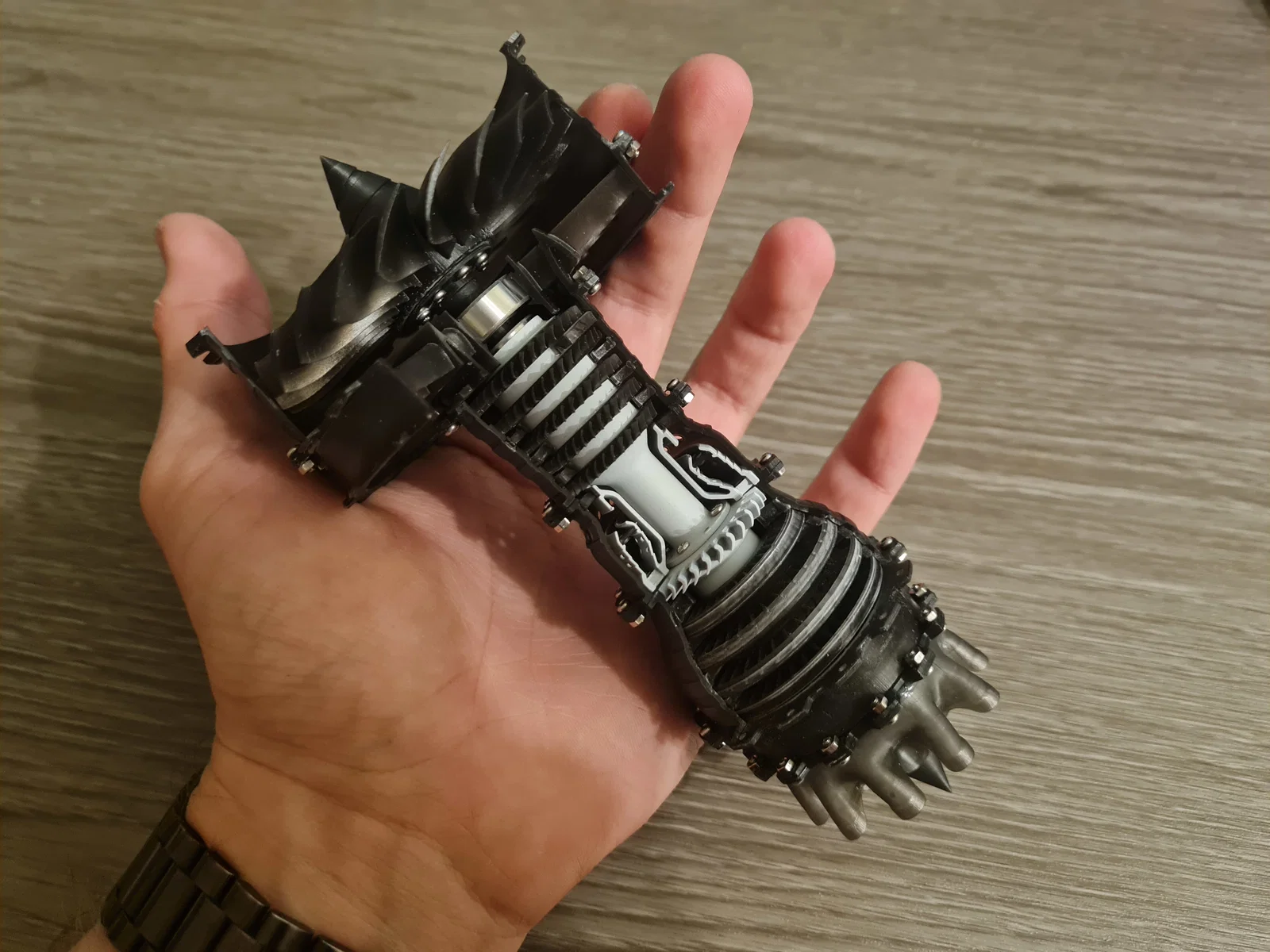

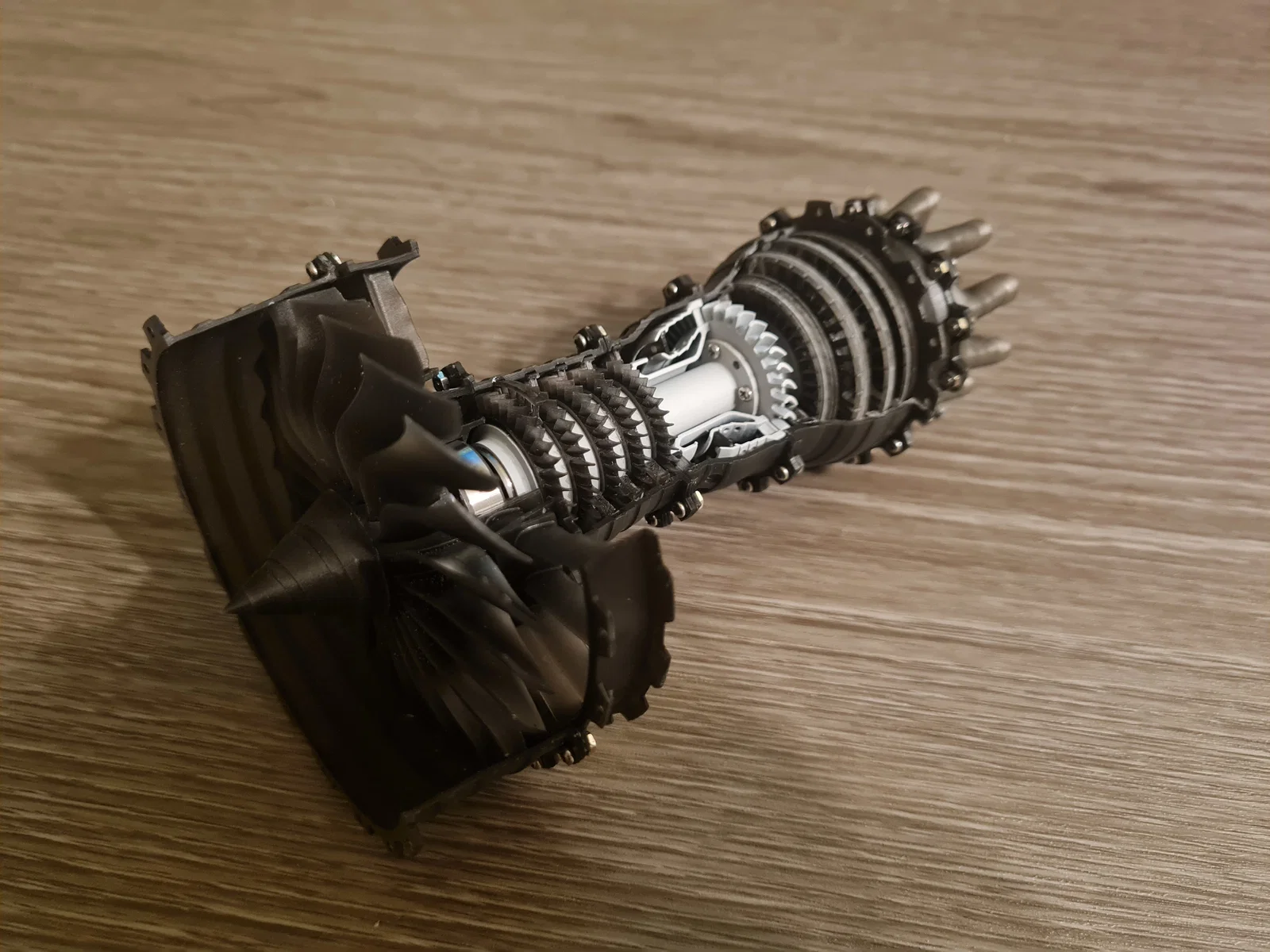

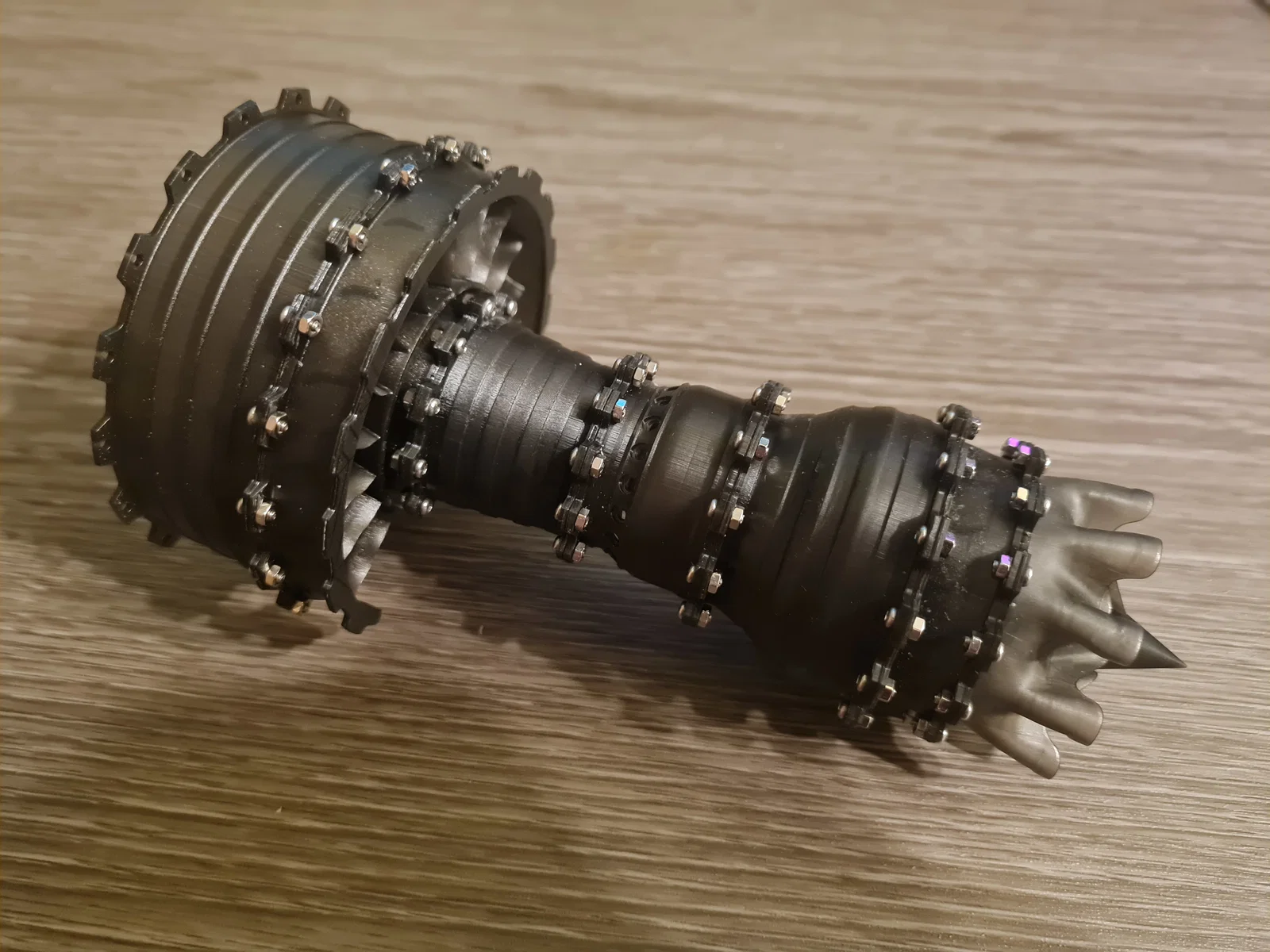

Jet Engine 40% scale – Động cơ phản lực tỉ lệ 40% (in resin)

Đây là bản remix từ model gốc của CATIAV5FTW, mình scale xuống còn 40% để có thể in resin mà không bị “cháy ví”.

Printing

Mình in model bằng resin. Phần lớn các chi tiết như stators và fans có thể in nằm phẳng trực tiếp trên bàn in, miễn là bạn canh zero-leveling chuẩn và xử lý được hiện tượng elephant's foot, cũng như layer crushing. Bản in của mình ra ổn, ráp vô khít và vừa vặn.

LƯU Ý: chi tiết Mixer ra cực mỏng, mình không thể tăng độ dày cho nó được, nên bạn lưu ý trước. Trường hợp của mình nó mỏng gần như tờ giấy.

Mình in bằng máy Elegoo Saturn 3 Ultra và resin Anycubic Tough Black.

Assembly parts

Mình đã chỉnh lại các rãnh gắn bearing để vừa với các loại bearing sau:

• 7x14x5 mm 687 ball bearings - 2 cái
• 8x19x6 mm 698 ball bearings - 2 cái

Mình cũng đã tăng kích thước tất cả lỗ bắt vít và rãnh gắn đai ốc để vừa với:

• vít M1.6x4mm - 100 con
• đai ốc M1.6 - 100 cái

LƯU Ý: Bạn có thể dùng vít đầu kiểu nào cũng được, nhưng phần đầu vít phải mỏng hơn 1.4mm; của mình dày 1.1mm. Nếu bạn dùng vít đầu HEX, lưu ý là cỡ lục giác (HEX key) này không phải lúc nào cũng có sẵn trong các bộ tua vít phổ thông.

Mình cũng khuyên nên tháo phần vỏ nhựa của ball bearings ra và thay mỡ bôi trơn, sẽ giúp nó quay trơn hơn.

Assembly

Làm thì làm được… nhưng khá là khoai. Bạn có thể tìm hướng dẫn online theo model gốc, quy trình lắp ráp không có chỉnh sửa gì. Tùy hướng in mà lỗ bắt vít có thể hơi nhỏ (ví dụ in úp trực tiếp trên plate), nhưng nếu dùng Anycubic tough resin thì vít có thể tự “ăn ren” khi siết lực (có thể sẽ khác với các loại resin khác!), và vít sẽ siết chặt ngay cả khi không dùng đai ốc.
