Giá đỡ Rack 10-inch cho Unifi UCG-Fiber

Đây là mẫu giá đỡ rack 10-inch dành cho thiết bị Unifi UCG-Fiber cloud gateway của Ubiquiti.

Mẫu thiết kế này bao gồm 4 biến thể:

• Có khoét lỗ mặt trước để đi dây nguồn:
  • Lỗ gắn tán nhiệt (thread inserts) M3: UCG-Fiber 10i RM for Thread Inserts.stl
  • Lỗ bắt vít trực tiếp vào nhựa: UCG-Fiber 10i RM.stl
• Không khoét lỗ mặt trước:
  • Lỗ gắn tán nhiệt (thread inserts) M3: UCG-Fiber 10i RM NC for Thread Inserts.stl
  • Lỗ bắt vít trực tiếp vào nhựa: UCG-Fiber 10i RM NC.stl

Bạn có thể dùng chung một tấm ốp lưng cho tất cả các biến thể trên.

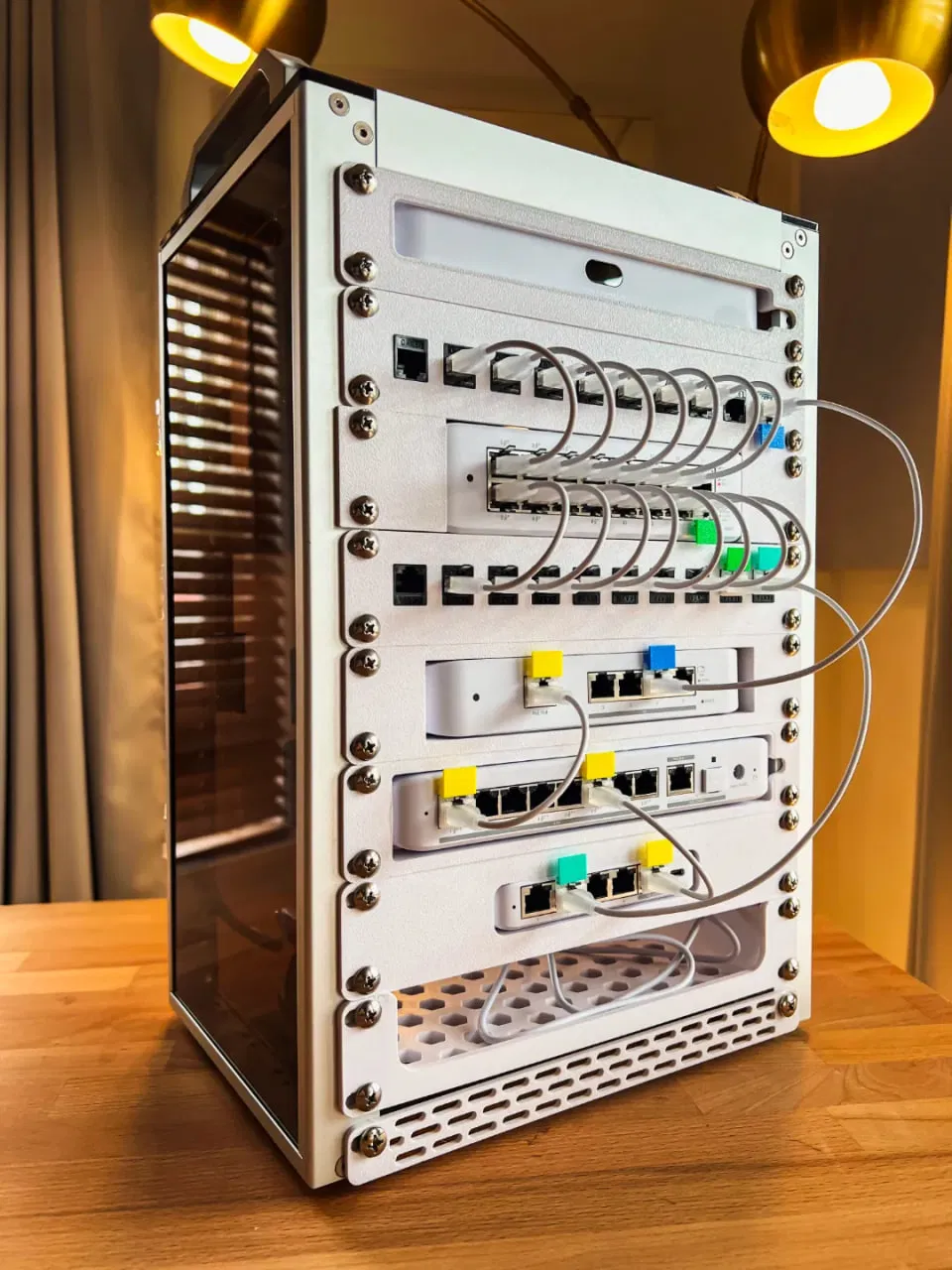

Cảm ơn @TechnoTim đã chia sẻ hình ảnh sản phẩm thực tế.

Mẫu này nằm trong bộ sưu tập giá đỡ rack 10-inch mà mình đã thiết kế. Bạn có thể xem thêm các mẫu khác tại đây.

Nếu bạn thấy thích các mẫu thiết kế của mình, hãy mời mình một ly cà phê nhé ;)

Cập nhật

• 06/07/2025: Mình đã ra mắt phiên bản 1.1 dựa trên phản hồi từ cộng đồng. Cảm ơn mọi người rất nhiều! Các thay đổi bao gồm:
  • Thêm khe thông gió hai bên để tăng lưu lượng khí.
  • Nới rộng khoảng cách bên trong thêm 0.2mm tất cả các cạnh.
  • Tinh chỉnh nhỏ họa tiết lục giác để dễ in hơn khi có khe thông gió bên.
• 26/03/2025: Ra mắt phiên bản 1.0. Các thay đổi:
  • Thiết bị UCG-Fiber giờ sẽ lọt sâu hơn 1mm vào trong giá đỡ, giúp mặt trước phẳng hơn.
  • Giảm kích thước lỗ ở hai bên.
  • Nới rộng khoảng cách bên trong thêm 0.1mm tất cả các cạnh.
  • Thêm lỗ thông gió vào tấm ốp lưng.
  • Thêm các biến thể không có lỗ khoét mặt trước.
  • Giảm độ dày thành bên đi 0.5mm để dễ lắp đặt vào rack hơn.
  • Thêm mũi tên chỉ hướng trên tấm ốp lưng và phần thân để xác định chiều trên dưới.

Linh kiện cần thiết

• 4 vít M3x10 hoặc M3x12 cho nắp lưng.
• Tùy chọn: 4 tán nhiệt M3 (thread inserts). Nếu không muốn bắt vít trực tiếp, bạn có thể in bản Main Body for thread insert và gắn thêm tán nhiệt như các sản phẩm từ CNC Kitchen.

Thông số in

Rafts: Không cần.

Supports: Không.

Resolution: 0.2 hoặc 0.24

Walls/Perimeters: 4 trở lên.

Infill: 20% trở lên

Filament: PLA+/PETG/ABS/ASA/Nylon ** *** - Lưu ý: PLA+ có thể bị biến dạng do nhiệt độ.
