Đồng hồ cơ Perpetual Calendar 3D - Phiên bản 2

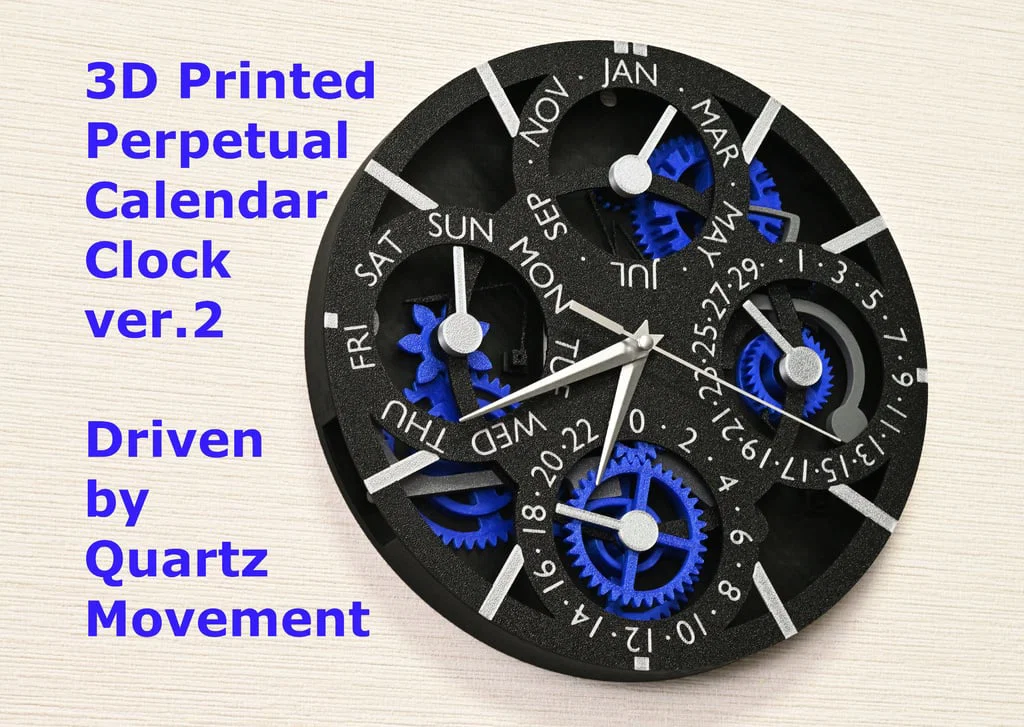

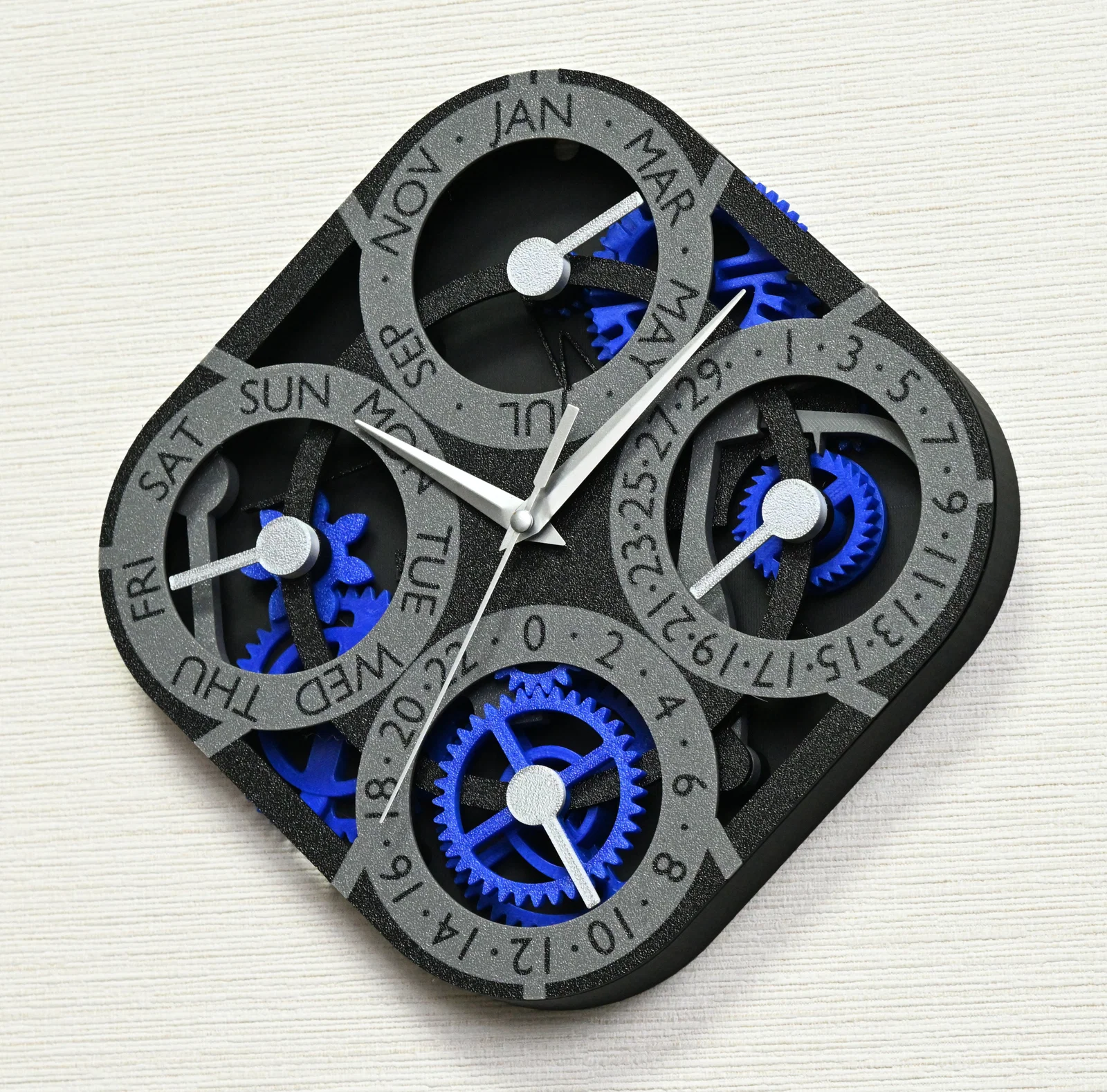

Đồng hồ cơ Perpetual Calendar (Lịch vạn niên) - Phiên bản 2

Chiếc đồng hồ này sở hữu cơ chế lịch vạn niên có thể xử lý chính xác mọi độ dài tháng, bao gồm cả tháng Hai trong năm nhuận. Dù bộ máy thạch anh tiêu chuẩn có lực xoắn hạn chế, thiết kế cơ khí thông minh vẫn giúp vận hành chức năng phức tạp này một cách trơn tru.

So với phiên bản 1, sản phẩm đã được cải tiến vượt bậc. Hệ thống bánh răng truyền động từ kim giờ đến cam chính giờ đây được giấu kín sau bảng mặt trước, không chỉ tăng tính thẩm mỹ mà còn giúp giảm thiểu khoảng cách giữa kim đồng hồ và các vạch chỉ số.

Tính năng:

• Lịch tự động nhảy, không cần chỉnh tay cho đến tháng 3 năm 2100.
• Sử dụng bộ máy thạch anh chạy pin thương mại, hoạt động bền bỉ không cần nguồn điện ngoài.
• Dễ dàng điều chỉnh lịch bằng cách xoay kim đồng hồ thủ công.
• Mặt lưng phẳng giúp đồng hồ treo áp sát tường gọn gàng.
• Thiết kế khung xương (skeleton) cho thấy cơ chế bên trong, giúp việc lắp ráp trở nên trực quan và thú vị.
• Không lộ đầu ốc vít ở mặt trước, mang lại vẻ ngoài tinh tế.
• Tất cả các bộ phận được thiết kế để in 3D dễ dàng mà không cần dùng cấu trúc hỗ trợ (support).
• Thẩm mỹ cao nhờ kỹ thuật in 3D đa vật liệu.
• Các kim hiển thị lịch (ngày, tháng, thứ, 24 giờ) được căn chỉnh cùng độ cao với mặt trước, tránh hiện tượng lệch hình ảnh khi nhìn nghiêng.
• Kim chính (giờ, phút, giây) cũng được đặt sát mặt trước, cho phép sử dụng bộ kim tiêu chuẩn đi kèm bộ máy.

Ngày 22/04/2025: Đã bổ sung các tệp mẫu cho máy in cỡ tiêu chuẩn như Prusa MK3S (bàn in 210 x 210mm) và phiên bản tối thiểu (200 x 200mm).

Nếu bạn đã hoàn thành chiếc đồng hồ này, hãy chia sẻ thành quả để tạo động lực cho mọi người nhé!

Một số linh kiện được giữ lại từ ver.1, nhưng quy trình lắp ráp hoàn toàn khác. Vì vậy, tôi đăng tải mẫu đồng hồ này như một dự án độc lập.

Vật tư cần thiết

• Bộ máy đồng hồ thạch anh chạy pin phổ biến. Tôi đã dùng loại này. Trục kim giờ phải dài từ 12mm trở lên.
• Các loại vít tự khai thác (tapping screws) 2mm. Có thể mua trên Amazon hoặc AliExpress.
• Đai ốc M8 bằng thép.

Cải tiến bộ máy

• Tháo rời bộ máy và dùng cưa sắt cắt ngắn trục ren. Chiều dài lý tưởng là khoảng 4mm (đo từ bề mặt trên của thân đồng hồ).
• Dũa trục kim giờ để tạo hai mặt phẳng, giúp bánh răng bám chặt vào trục.
• Kiểm tra kỹ xem bộ máy có hoạt động tốt sau khi lắp lại không.

In mặt đồng hồ (Face Plate)

In bảng mặt trước bằng nhiều màu.

Nếu bạn có hệ thống đa vật liệu (Prusa MMU hoặc Bambu Lab AMS):

1. Chọn nhiều tệp STL (face.stl, face-dial.stl, face-letter.stl, face-index.stl) và tải vào cùng lúc để giữ độ căn chỉnh chính xác.
2. Sử dụng chức năng gán màu cho từng tệp trong phần mềm slicer.

Nếu không có hệ thống đa vật liệu:

1. Sử dụng 3 tệp (face.stl, face-dial.stl, face-index.stl), bỏ qua face-letter.stl.
2. Thay đổi sợi nhựa khi in. Sau khi in được 2-3 lớp, tạm dừng máy, đổi màu nhựa rồi tiếp tục.

In các bộ phận khác

• In các bộ phận theo tư thế cung cấp. Không cần hỗ trợ (support).
• Loại bỏ cẩn thận các gờ nhựa thừa trên bánh răng để đảm bảo đồng hồ chạy mượt mà dù lực xoắn yếu.

Lắp ráp

Vui lòng xem video hướng dẫn lắp ráp ở trên.

Lắp khối phía sau: Gắn các bánh răng đệm và lò xo bằng vít. Không siết quá chặt để đảm bảo các bộ phận xoay trơn tru. Lắp khối phía trước: Gắn bộ máy, bánh răng giờ, kim tháng, kim thứ, kim ngày và các cánh tay đòn. Dùng đai ốc M8 làm đối trọng. Kết nối: Gắn kết khung trước và sau, đảm bảo không kẹt lò xo. Căn chỉnh vị trí các kim và kiểm tra cơ chế hoạt động.

Chỉnh ngày và giờ

• Chỉnh giờ bằng núm xoay phía sau bộ máy.
• Kim thứ có thể xoay cả hai chiều (tránh khoảng thời gian 22:00 - 02:00).
• Khi xoay kim tháng, cần nâng cánh tay đòn chính vì bánh xe chương trình thường bị khóa.
• Kim ngày chỉ xoay theo chiều kim đồng hồ.

Các ngôn ngữ khác

Hỗ trợ nhiều ngôn ngữ cho mặt đồng hồ (Tây Ban Nha, Pháp, Đức, Nhật, v.v.). Vui lòng thông báo nếu bạn tìm thấy lỗi.
