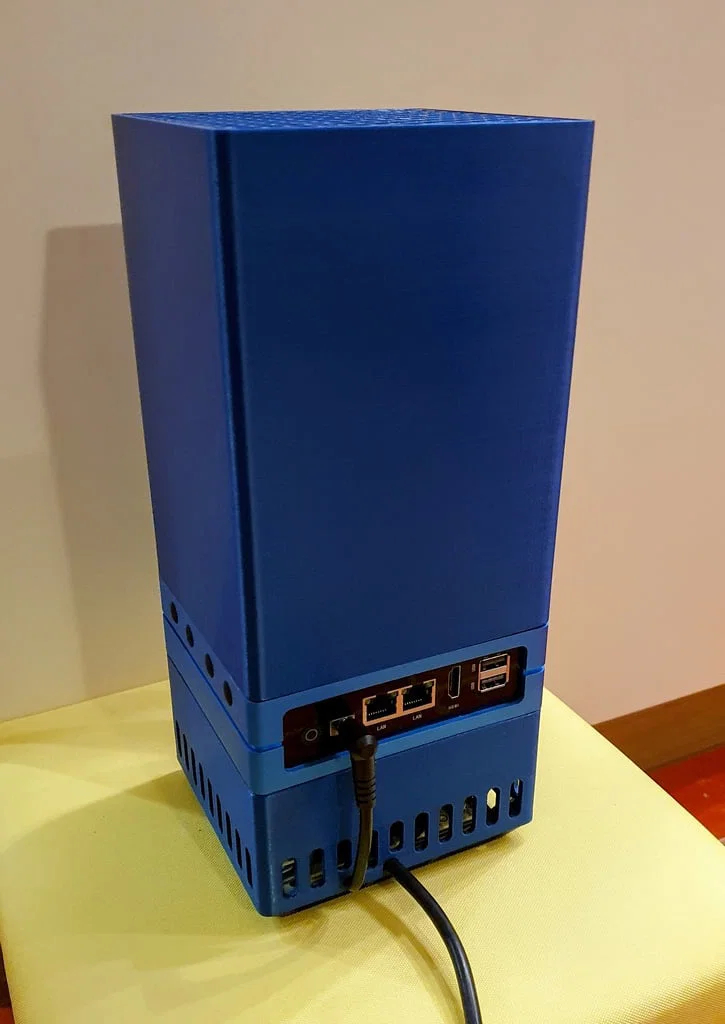

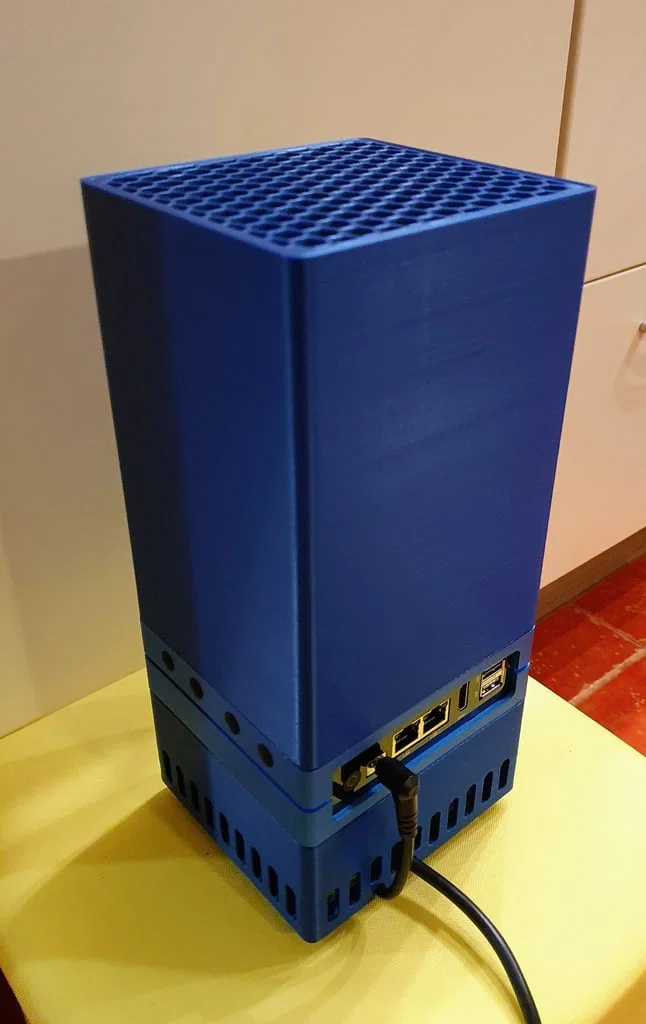

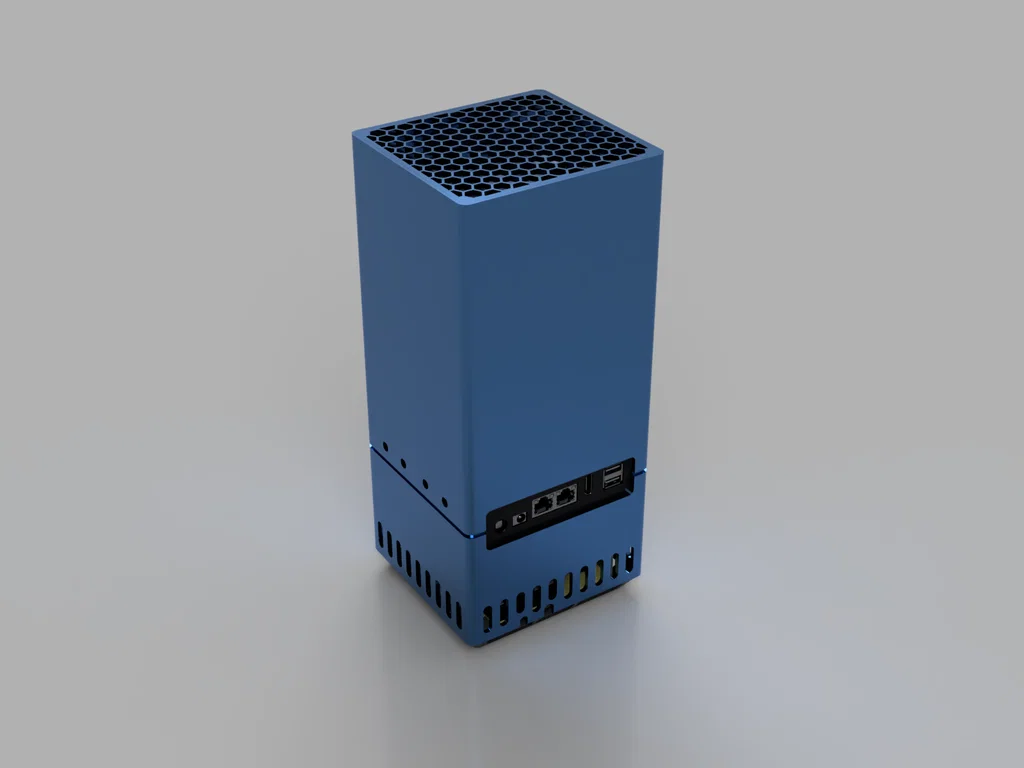

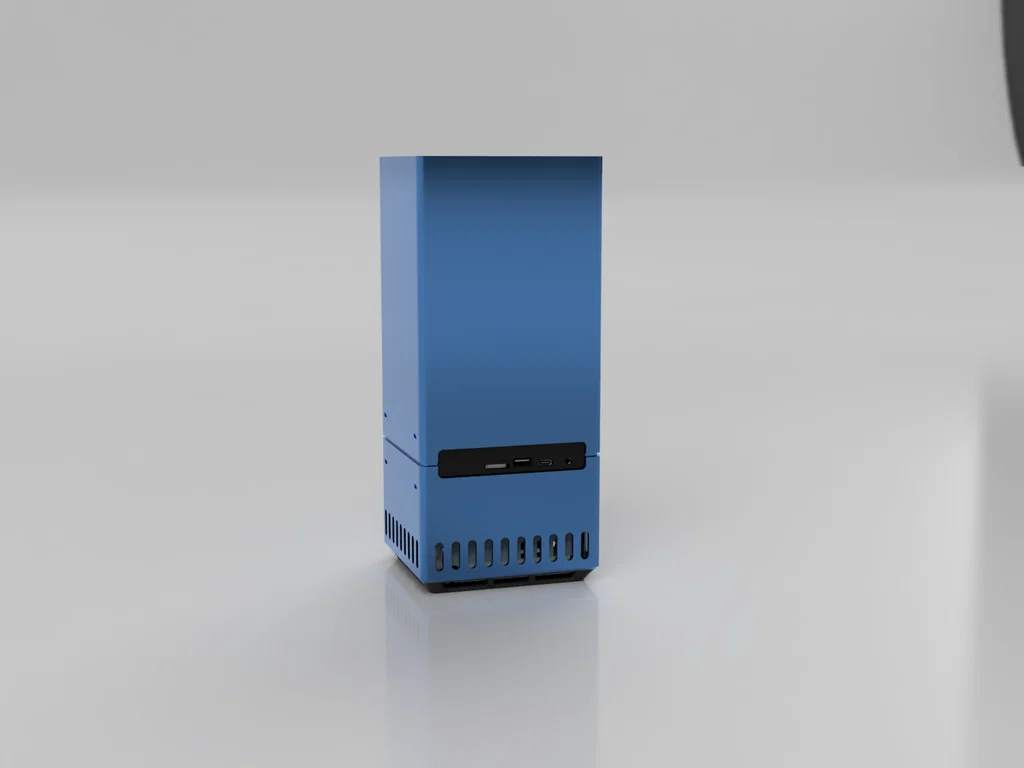

Vỏ case NAS cho Seeed Studio ODYSSEY

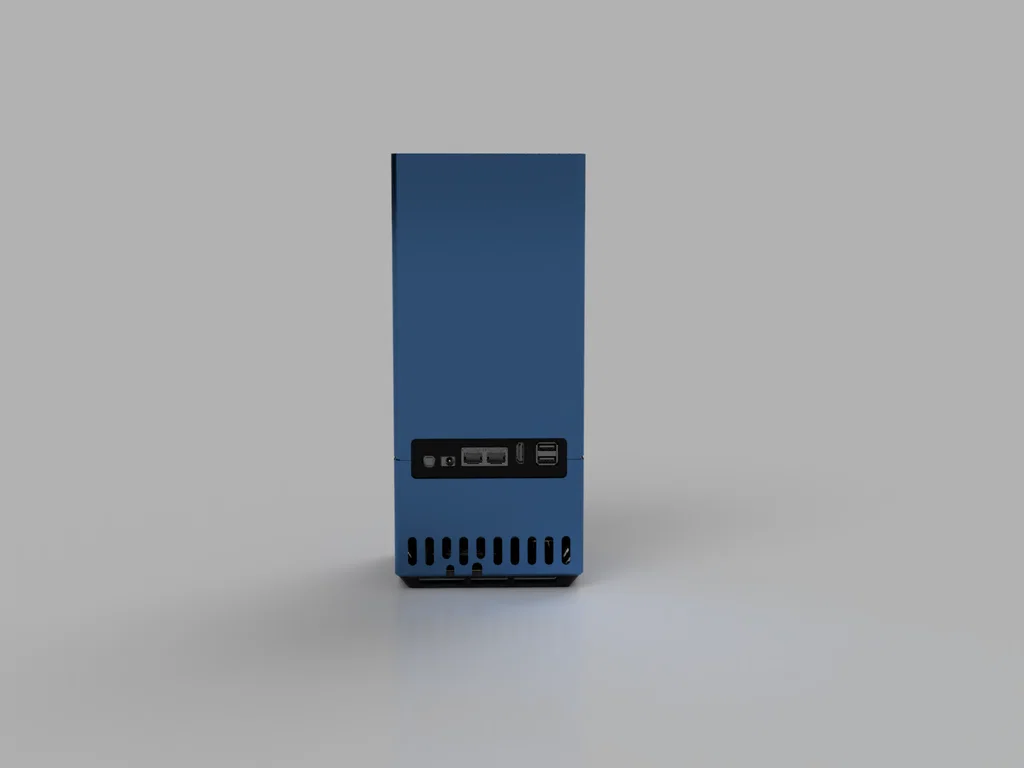

Đây là mẫu vỏ case NAS tất cả trong một dành cho máy tính bảng đơn SeeedStudio Odyssey (hay còn gọi là re_computer). Thiết kế này tận dụng phần vỏ nhôm gốc đi kèm với máy tính. Case có thể chứa bộ nguồn, bo mạch Odyssey SBC, hai quạt 92mm và tối đa ba ổ cứng HDD 3.5 inch. Case này khá cao - gần 30cm (31cm với phần nắp mở rộng), nhưng cấu trúc rất ổn định. Toàn bộ khung được cố định bằng bốn thanh ren M3, vì vậy các bộ phận in 3D (ngoại trừ giá đỡ ổ cứng) không phải chịu nhiều tải trọng.

Việc lắp ráp case với phần nắp gốc khá khó khăn do không gian cho dây cáp HDD hơi chật. Mình đã tạo một phiên bản mở rộng cao hơn 10mm và khuyên mọi người nên dùng bản này.

Ngoài ra, mình khuyên các bạn nên in với infill 100% để tăng khả năng chống ồn. Việc này không tốn nhiều vật liệu vì thiết kế này chủ yếu là vách tường chứ không có nhiều infill bên trong.

Về lý thuyết, case có thể chứa tới 4 ổ cứng nếu thiết kế lại giá đỡ, nhưng sẽ gần như không còn không gian cho lưu thông khí.

Các thành phần cần chuẩn bị:

• Seeed Studio ODYSSEY SBC cùng bộ chuyển đổi M.2 sang SATA để thêm cổng kết nối
• Bộ nguồn MeanWell LRS-75-12
• 1-3 ổ cứng HDD
• 2 quạt 92mm (mình dùng loại Arctic F9 Silent và đấu dây trực tiếp vào PSU. Nghĩ lại thì đấu vào cổng nguồn SATA thứ ba trên Odyssey sẽ tốt hơn nhiều)
• 4 thanh ren M3 cắt dài 282mm (hoặc 292mm cho bản nắp mở rộng) và một ít đai ốc M3
• Cáp dữ liệu SATA - chọn loại ngắn nhất có thể, nên dùng đầu bẻ góc thì tốt hơn
• Cáp nguồn SATA (đầu nối trên Odyssey là PH 2.0mm): https://www.aliexpress.com/item/1005005893462017.html
• Ốc giảm chấn HDD: https://www.aliexpress.com/item/1005007980744204.html
• Cáp có đầu cắm barrel 5.5*2.1: https://www.aliexpress.com/item/1005004104968956.html

Sau khi in

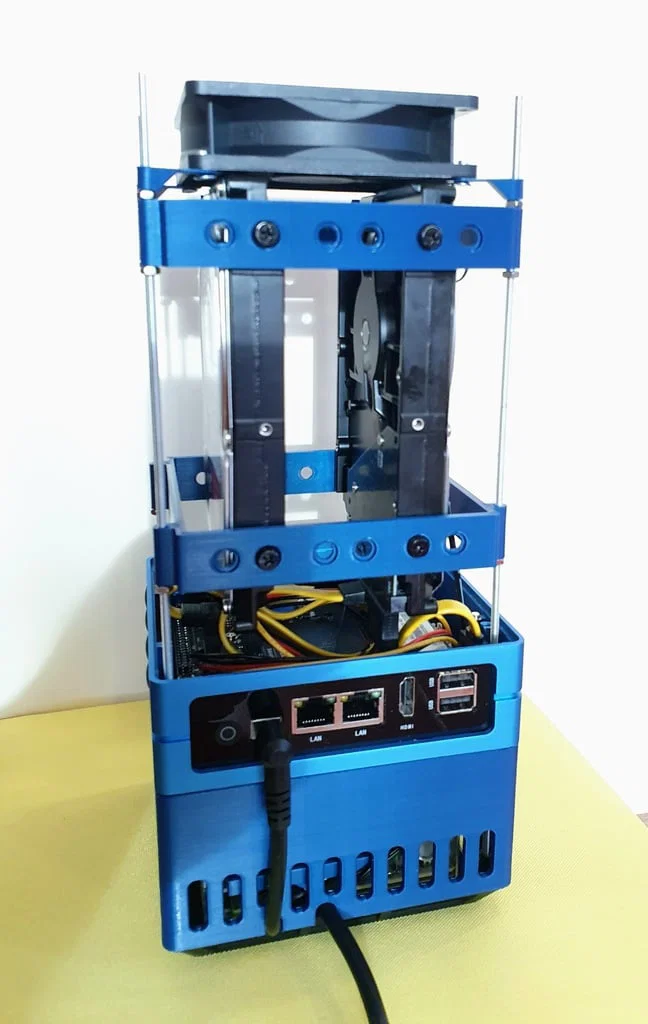

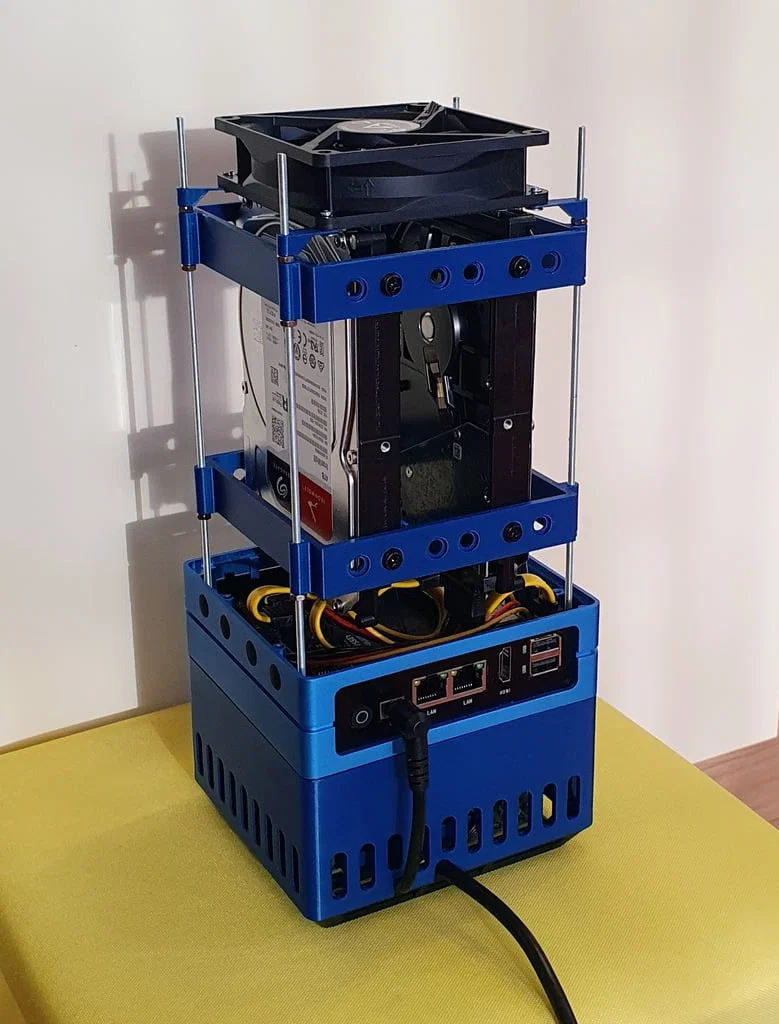

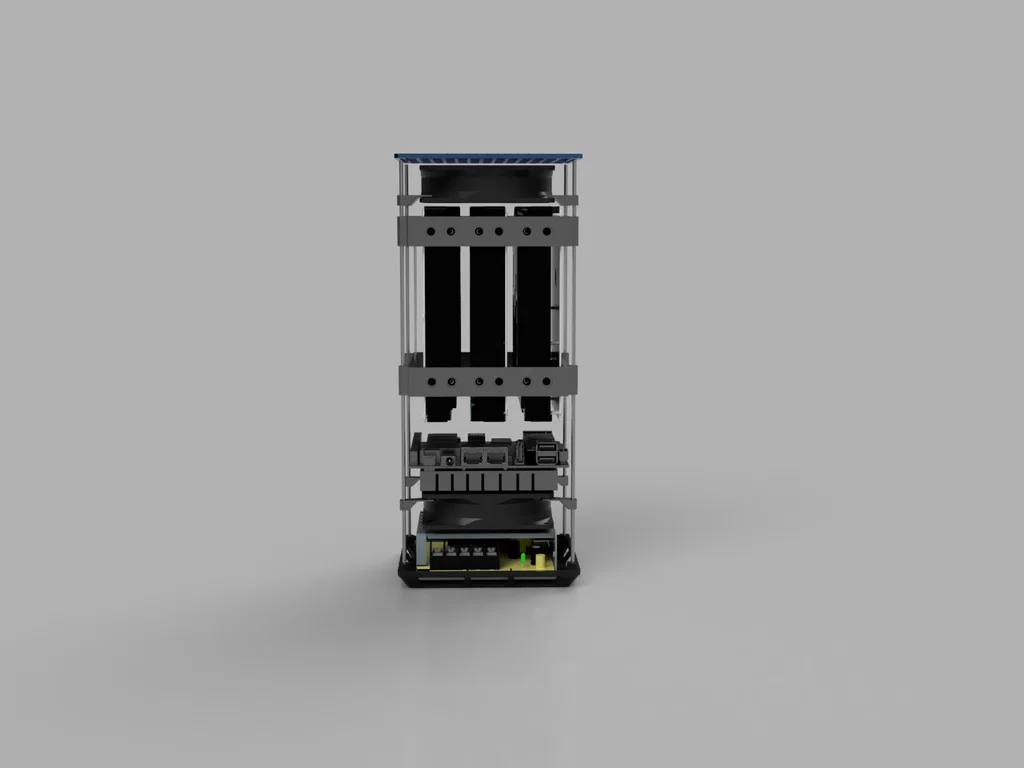

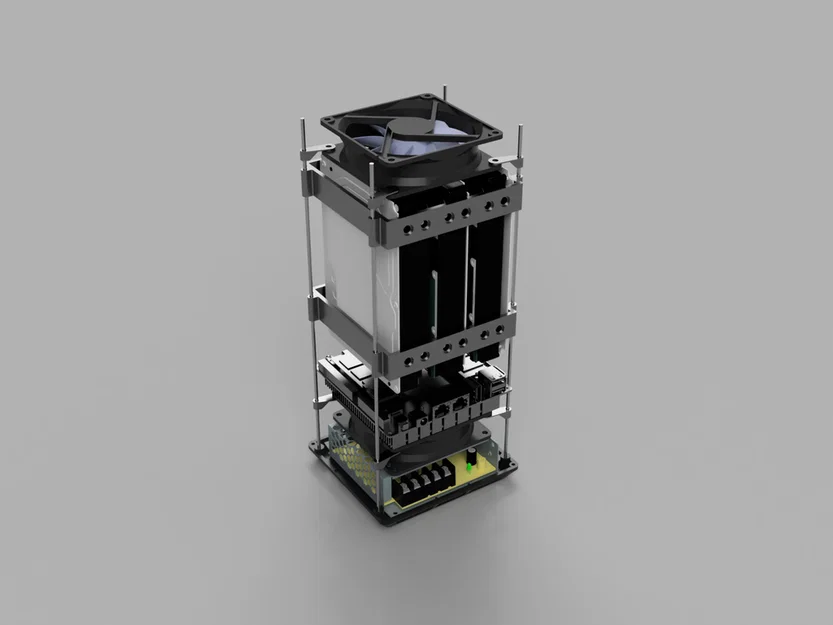

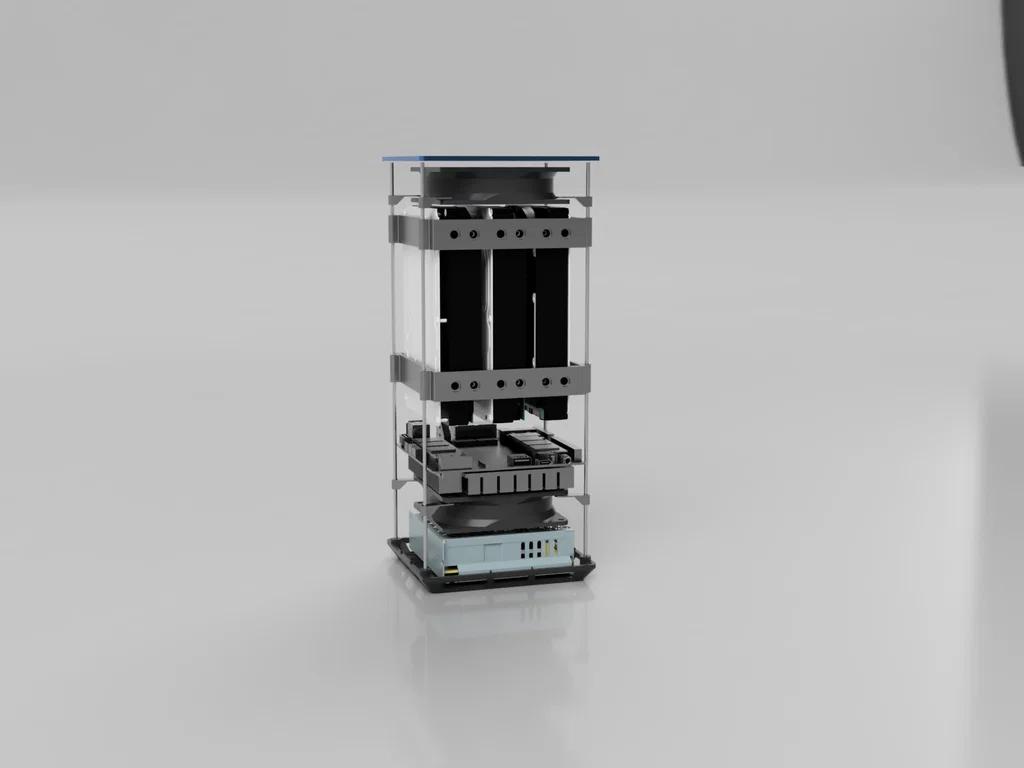

Gắn bộ nguồn vào đáy của vỏ case gốc. Mình dùng băng dính hai mặt hoặc bạn có thể tận dụng lỗ bắt vít M2.5 ở phần đáy. Hãy gắn cáp và quạt vào PSU trước khi lắp ráp case. Vặn các thanh ren vào 4 lỗ M3 ở cạnh đáy. Xếp chồng các linh kiện lên thanh ren và thêm đai ốc M3 khi cần:

1. Lắp quạt thứ nhất với 4 giá đỡ quạt in 3D
2. Lắp phần đáy case in 3D (lưu ý: phần này không thể tháo rời sau khi đã lắp, hãy kiểm tra kỹ dây cáp trước khi chốt)
3. Đặt Odyssey vào vỏ gốc
4. Lắp 2 giá đỡ HDD in 3D
5. Căn chỉnh giá đỡ sao cho khoảng cách hợp lý để lắp ổ cứng
6. Đấu dây và gắn ổ cứng vào giá đỡ
7. Lắp quạt thứ hai
8. Điều chỉnh vị trí các thành phần để vừa với phần nắp case
9. Lắp nắp case in 3D
10. Đậy nắp ngoài cùng
