Vỏ bảo vệ Cedar Zero Case V2

Cập nhật: Đã tinh chỉnh phần dovetail kính ngắm để tương thích tốt hơn với các loại đế finder shoe.

Vỏ bảo vệ dành cho hệ thống plate-solving thiên văn Cedar DIY. Các linh kiện khuyên dùng cho bản dựng này:

• Raspberry Pi Zero 2W (có hoặc không có chân cắm header)
• Module camera Innomaker IMX462 CSI (bản màu đều dùng được)
• Ống kính M12 25mm
• Thẻ microSD dung lượng từ 32GB trở lên
• (Tùy chọn) Tản nhiệt cho Raspberry Pi

In phần vỏ chính và tấm chắn sương (dew shield) với hỗ trợ (supports).

Cách lắp ráp:

• Lắp cáp camera CSI vào bo mạch trước. Hãy thật cẩn thận vì cổng kết nối trên bo mạch rất dễ gãy.
• Cắm thẻ microSD đã nạp sẵn phần mềm vào bo mạch. Bạn có thể tháo thẻ ra sau này bằng nhíp thông qua khe hở phía trên.
• Đặt bo mạch úp mặt xuống, quay cổng microUSB về phía lỗ cắm nguồn. Tốt nhất là nghiêng bo mạch để đưa phần cổng vào trước, sau đó nhẹ nhàng ấn phần còn lại vào vị trí. Đảm bảo các lỗ bắt vít trên bo mạch khớp với các trụ đỡ.
• Kết nối cáp camera vào module camera.

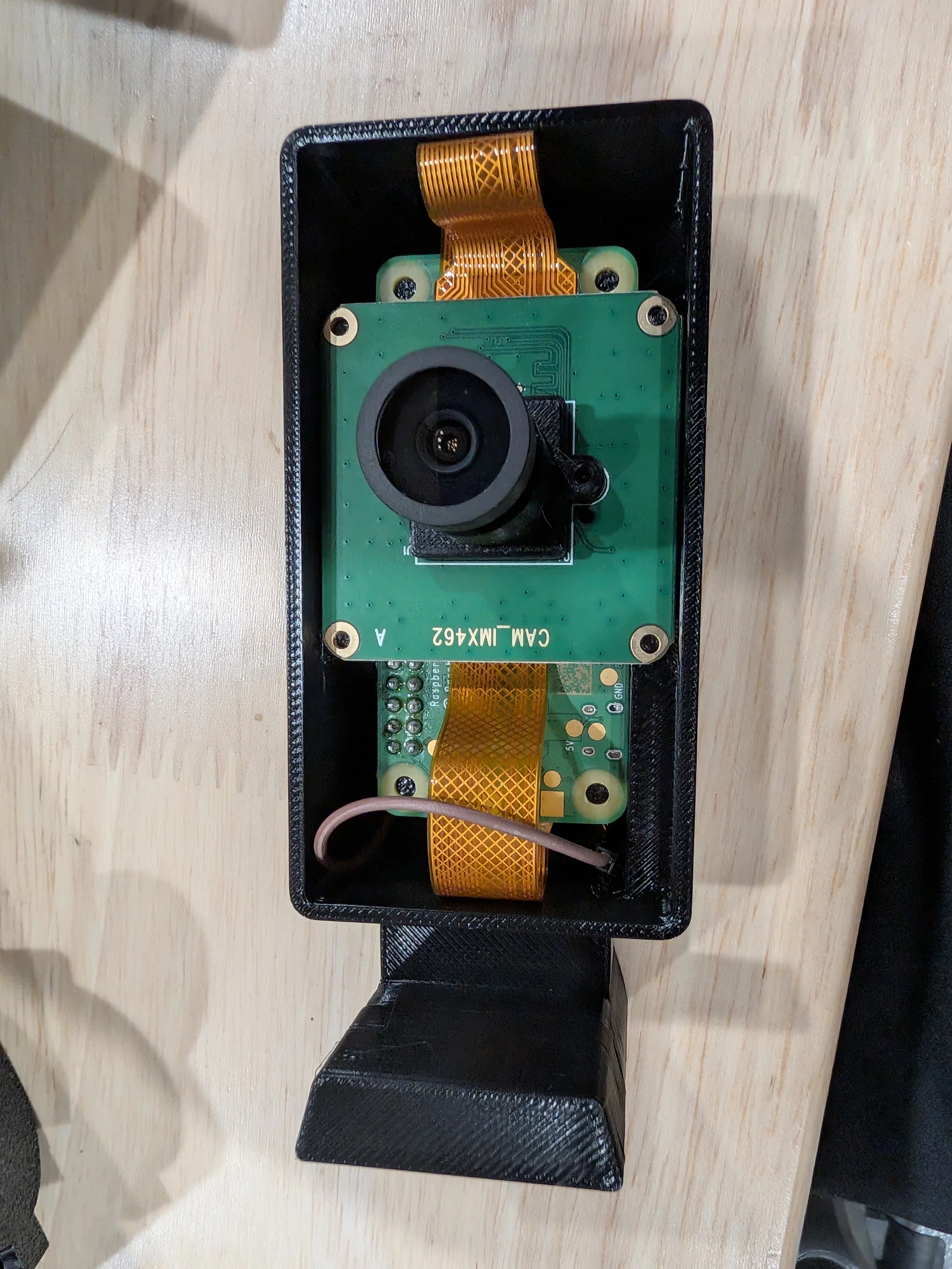

• Đặt module camera lên các trụ đỡ camera. Cổng cáp nên quay ngược hướng với dovetail.
• Điều chỉnh dây cáp sao cho gọn gàng trong vỏ. Đảm bảo nắp được đặt đúng chiều (lỗ mở của dew shield quay ngược hướng với dovetail), sau đó ấn nắp vào vỏ cho đến khi các cạnh khớp chặt.

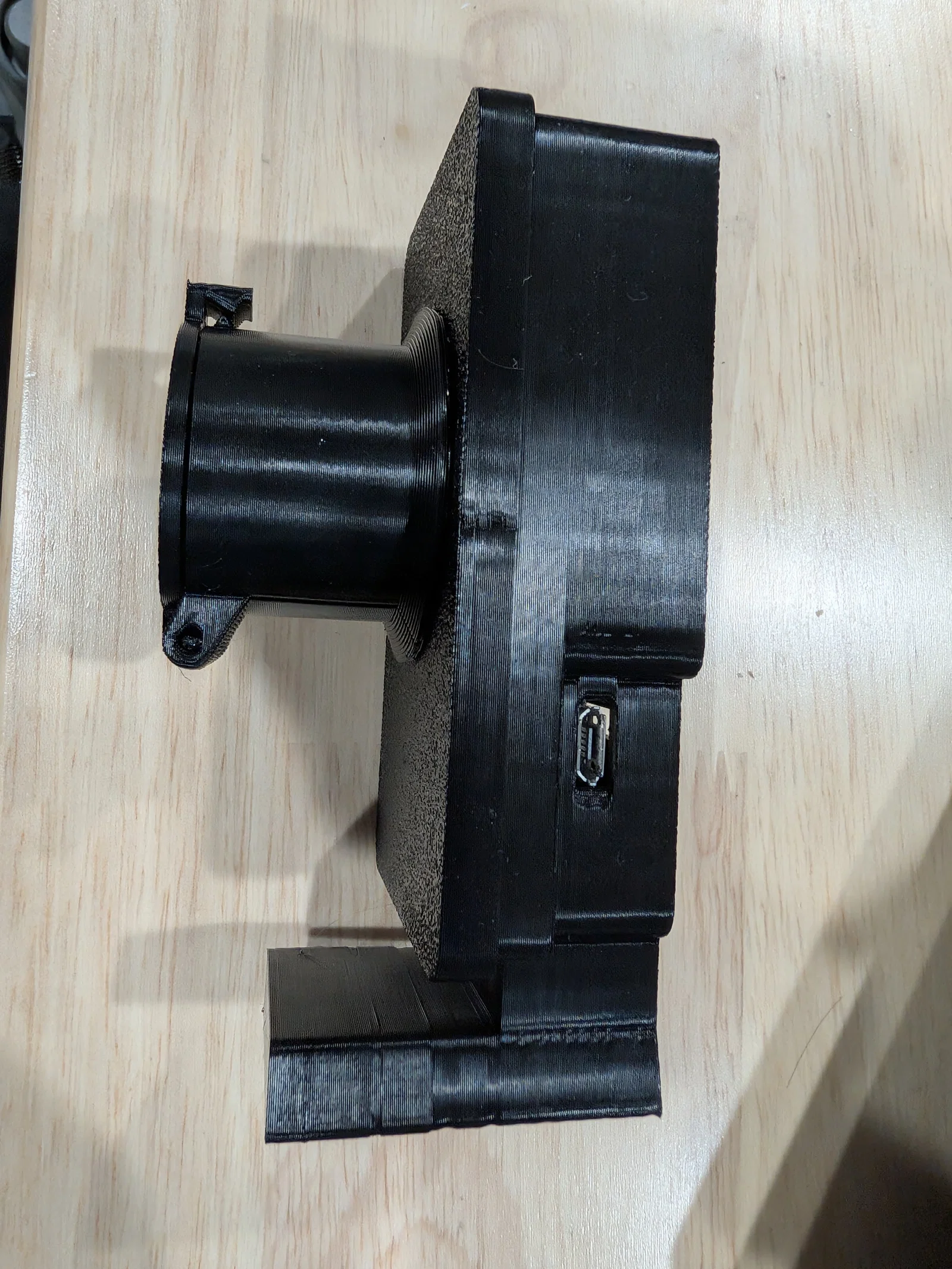

• Lắp ráp dew shield và nắp đậy dew shield bằng bản lề.

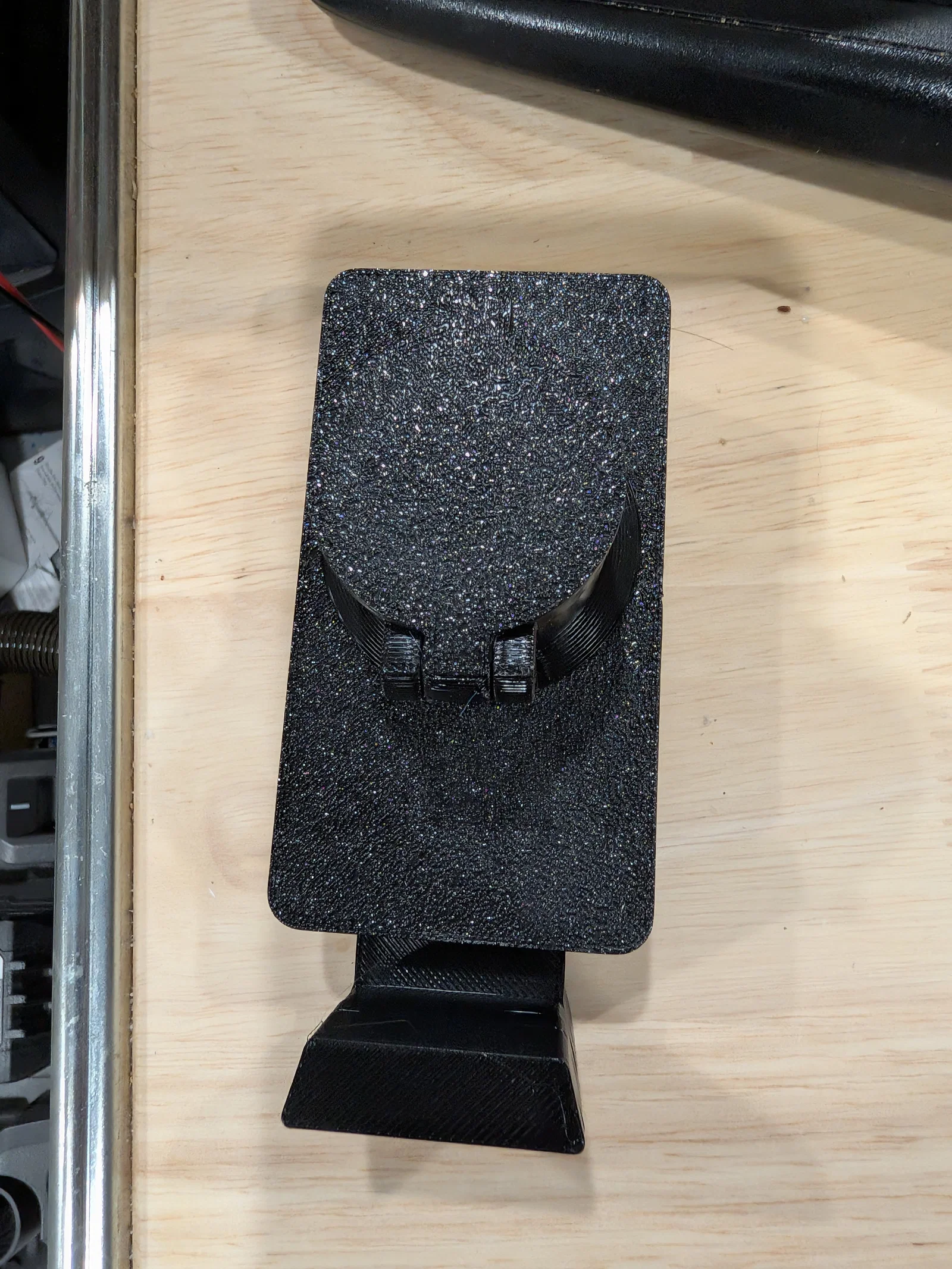

• Đặt dew shield vào lỗ mở trên nắp sao cho bản lề hướng về phía dovetail, sau đó xoay ngược chiều kim đồng hồ để khóa chặt.
• Ấn nút che khe thẻ microSD vào lỗ hở phía trên.
