Bản độ OnStep Smart Hand Controller SHC2+ - JTW PCB - OLED 2.4 inch

Smart Hand Controller - SHC+ cho JTW PCB

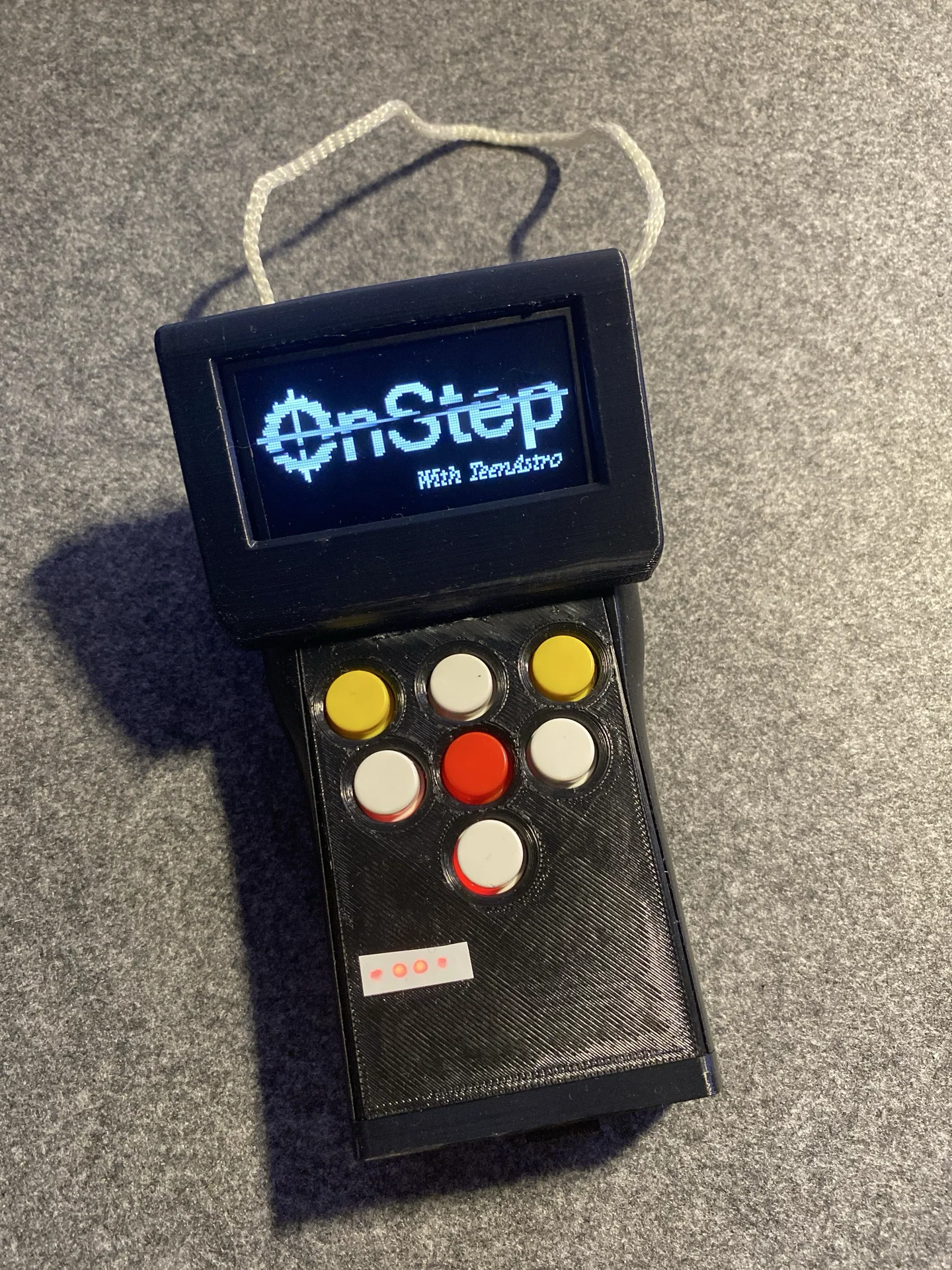

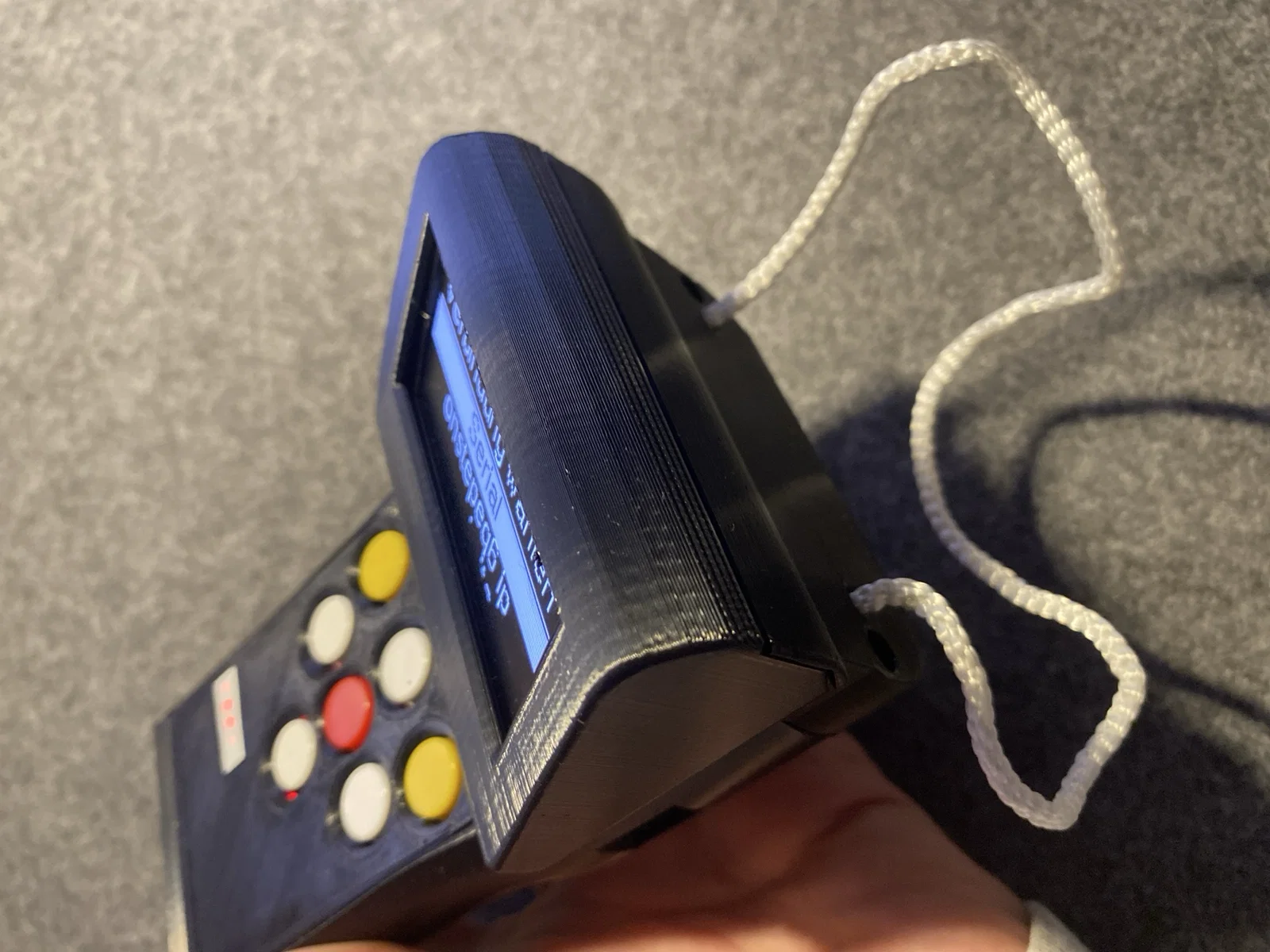

Như đã đề cập tại đây: https://onstep.groups.io/g/main/wiki/7152, hiện có sẵn các tệp vỏ máy kích thước lớn (Chad) cho SHC+. Mình thích dùng màn hình 2.4 inch đặt nghiêng 30 độ vì mình không muốn phải đeo kính để đọc mấy cái màn hình 1.4 OLED nhỏ xíu. Có lẽ mọi người sẽ thấy thiết kế này quen quen với mẫu Rapid Bukly WSHC của mình... :-) Ý định là vậy đó. Nó hoạt động rất tốt với nhu cầu của mình.

Mình đã dự tính một vài thay đổi:

1. Mình đặt mua PCB từ JTW (https://www.jtwastronomy.com/products/onstep-shc2-smart-hand-controller-2-pcb-full-smt-edition), nhưng PCB này ngắn hơn nhiều so với thiết kế vỏ máy ban đầu.
2. Mình muốn thêm phần nắp trên cho màn hình OLED 2.4 inch (SSD1309) vì mấy màn hình 1.4/1.5 inch quá nhỏ. Mình đã làm điều này cho mẫu Rapid Bukly WSHC.
3. Một vài cải tiến nhỏ như bắt vít PCB hoặc lắp công tắc.
4. Đây là phiên bản có pin nhưng KHÔNG có cổng ST4!

Ghi chú về các thay đổi (Remix)

Đây là bản remix từ các tệp vỏ máy lớn của Chad: https://onstep.groups.io/g/main/files/3D-printables/Hand%20Controller%20Cases/Smart%20Hand%20Controller%202+%20Case

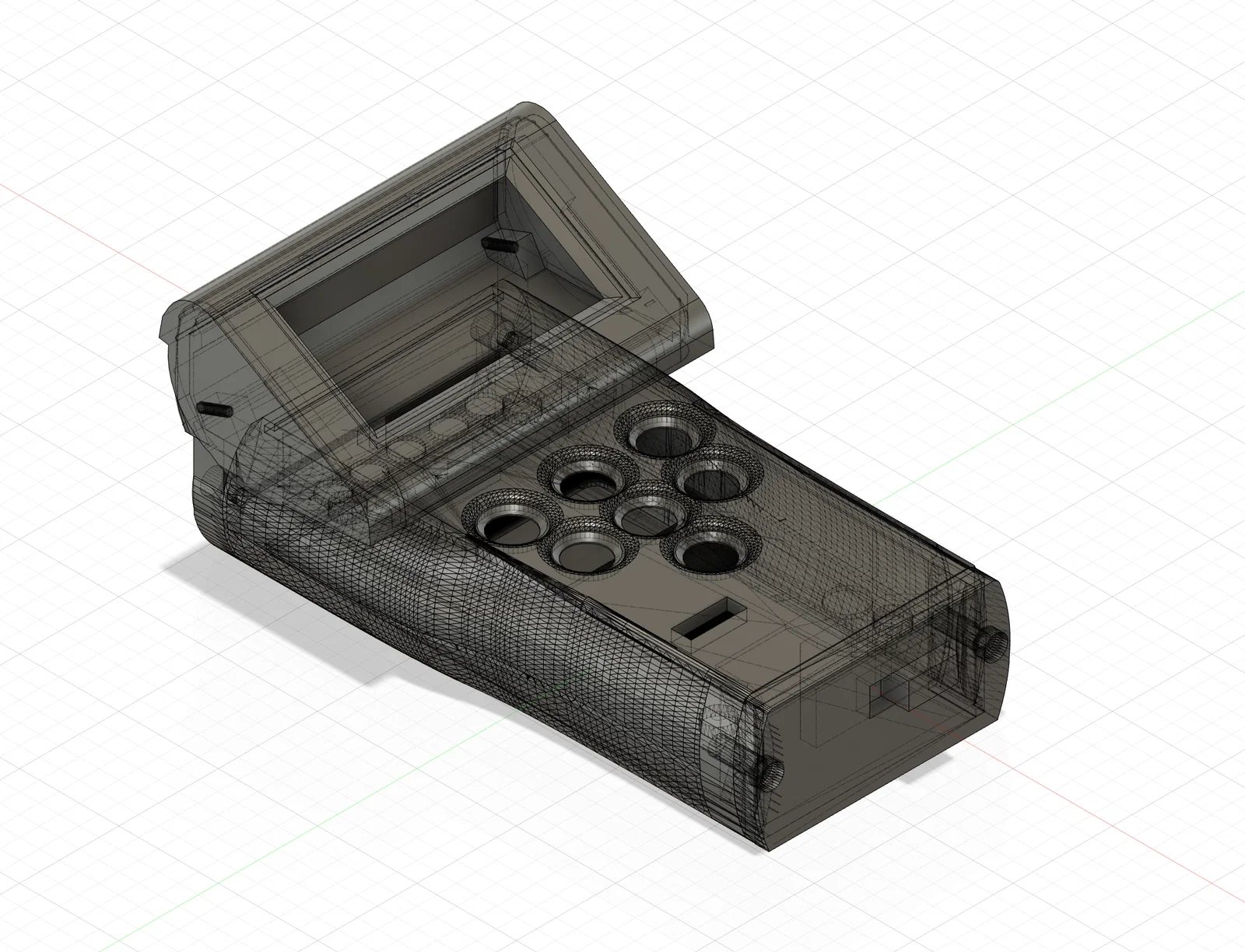

• Nhập các tệp vào Fusion 360 để thực hiện chỉnh sửa.
• Rút ngắn chiều dài (để vừa với PCB SHC2+ từ JTW).
• Thêm nắp sau mới để khớp với vỏ màn hình OLED 2.4 inch.
• Loại bỏ mặt trước của OLED để in dễ hơn.
• Thêm giá đỡ cho PCB.
• Loại bỏ các bản lề nhựa cho PCB và thay bằng lỗ bắt vít (2.5 mm).

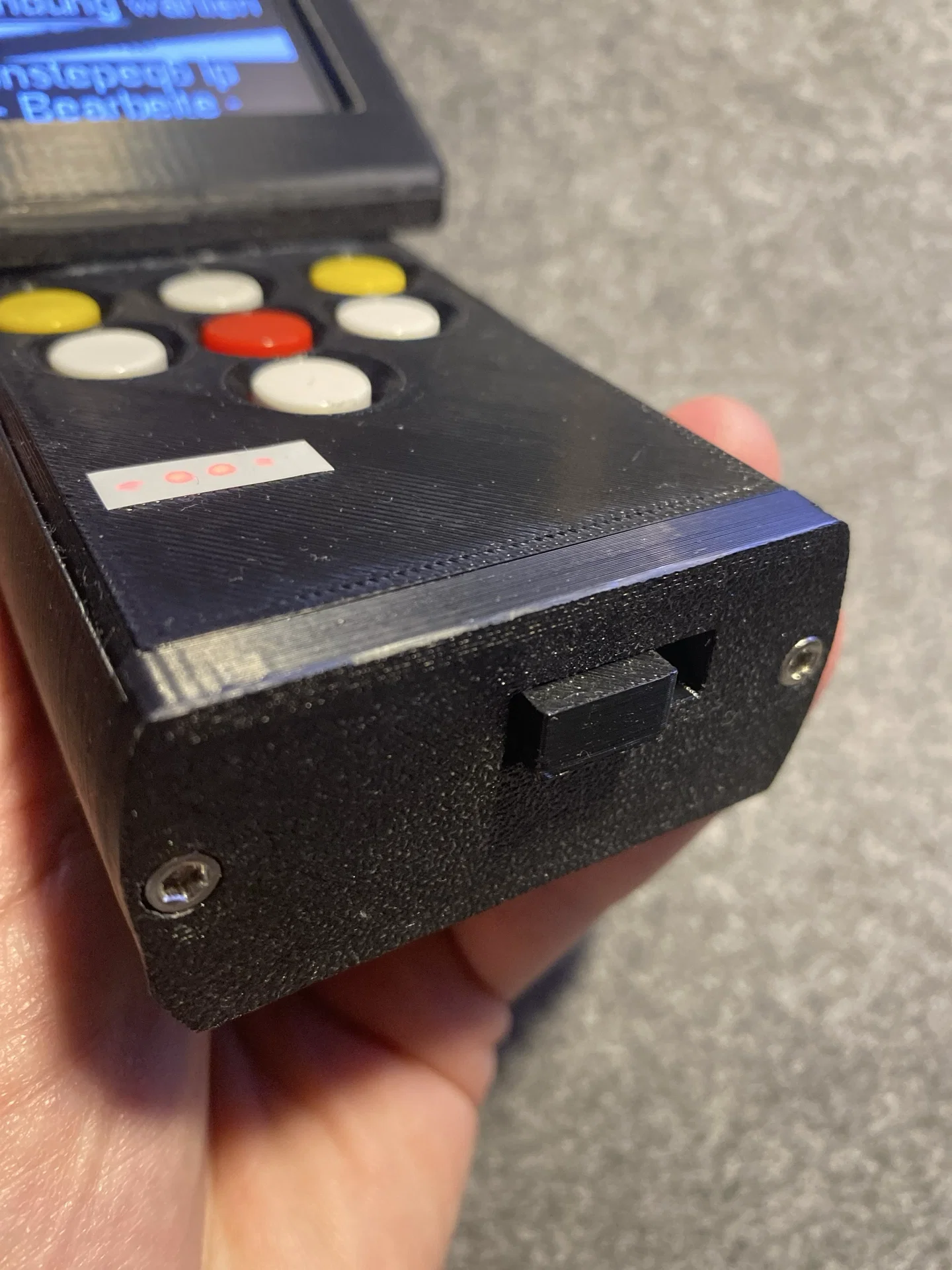

• Thay đổi nắp trước và thêm chỗ cho công tắc.
• Gộp 4 lỗ của đèn báo LED sạc thành một lỗ duy nhất để lắp miếng nhựa trắng vào.
• Thêm tấm đệm trên cho các nút nhấn nhỏ.

Bạn cần chuẩn bị

• Như bản gốc, bạn cần 4 threaded inserts M3 và ốc vít.
• 4 ốc vít M2.5 hoặc M3 bổ sung cho PCB.

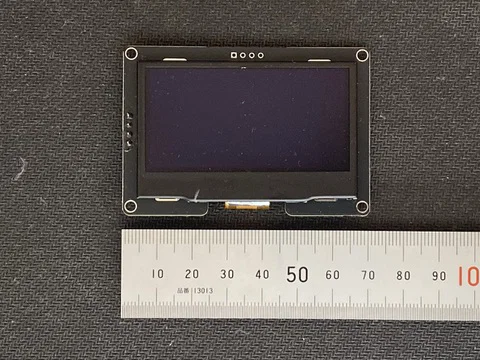

• Cần một màn hình OLED 2.4 tiêu chuẩn như mô tả tại đây: https://github.com/apos/rapid-bulky-wshc-by-apos?tab=readme-ov-file#24-inch-oled-i2c-recommended. Đây là loại SSD1309 và cách kết nối tương tự như mẫu 1.5 inch.
  • Có hai loại màn hình với mặt sau PCB khác nhau (một loại lớn, một loại nhỏ hơn một chút), vì vậy có hai loại vỏ tương ứng.
  • Chỉ cần dán vỏ màn hình 2.4 inch lên tấm trên hiện có.
  • Lưu ý: Mình đã chỉnh sửa tấm trên. Nó KHÔNG còn khe cho màn hình 1.5 inch nữa! Nếu bạn không dùng vỏ 2.4 inch thì hãy tự chỉnh sửa lại tệp Fusion 360.
  • Bạn cần hai đầu cắm breakaway 5 chân góc 90 độ cho PCB và OLED. Sau đó nối cả hai bằng dây Dupont 10 cm tiêu chuẩn.
  • ĐỪNG CỐ NHÉT MÀN HÌNH OLED VÀO VỎ. Hãy uốn nhẹ phần nhựa ở đỉnh vỏ từ phía sau, lắp OLED vào rồi để nhựa bật lại vị trí cũ.
• Nút nguồn: Phần này vẫn đang hoàn thiện. Bạn có thể thêm một công tắc tiêu chuẩn và tự làm tấm mặt trước khác bằng Fusion.

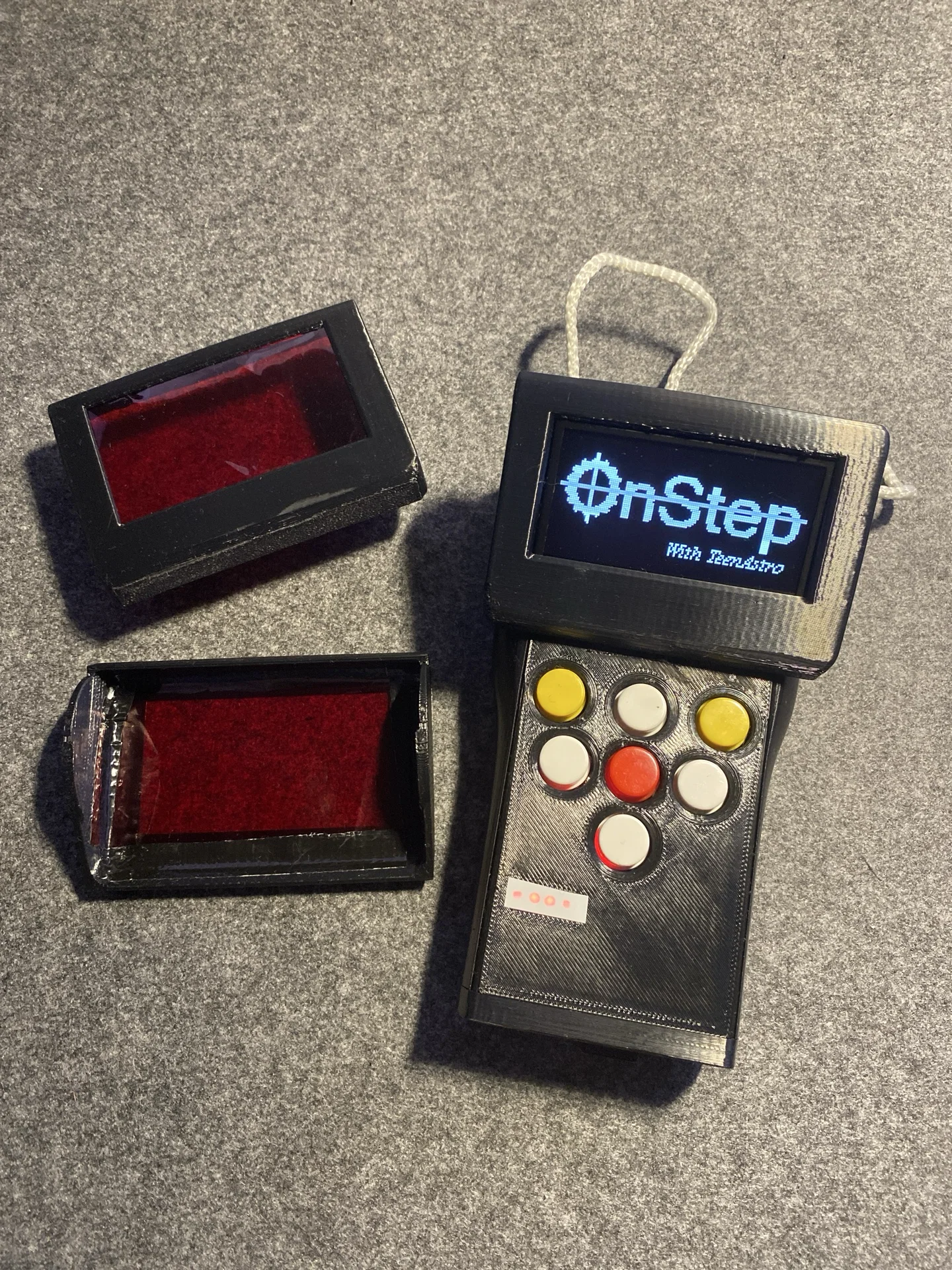

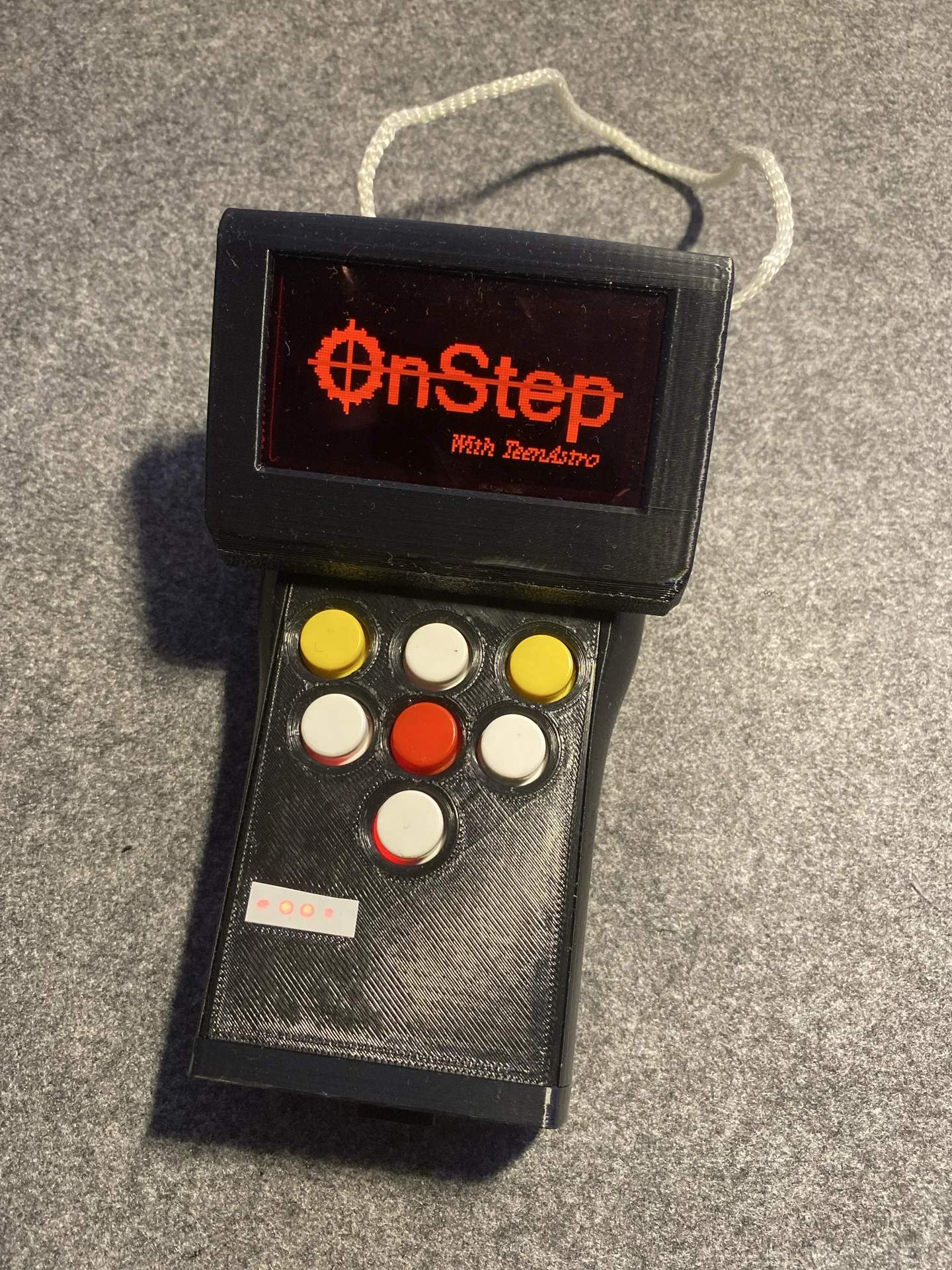

• Có thêm nắp để gắn kính/phim màu đỏ lên OLED, giúp bạn dùng được cả ban ngày (ngoài trời) và ban đêm.

Ghi chú thêm:

• Tấm trên: có hai phiên bản, một cho nút nhấn tiêu chuẩn và một cho nút nhỏ (giống như mình dùng cho MX keys).
• Các màn hình OLED có kích thước khác nhau (I2C -> lớn hơn, SPI -> nhỏ hơn).

Chúc các bạn vui vẻ!

Chào thân ái, Axel
