Giá đỡ cuộn nhựa cho Polydryer

Nếu bạn đang dùng hệ thống reverse Bowden, chắc bạn biết là mọi lực cản khi kéo nhựa vào máy in đều không tốt. Trục lăn nhựa zin theo máy cũng ổn, nhưng vẫn có thể cải thiện tốt hơn nhiều.

Bộ linh kiện này mang đến giải pháp tối ưu hơn:

• Tận dụng lại cặp vòng bi 148 có sẵn trong hộp sấy
• Thiết kế dạng nhấc ra/đặt vào giúp việc thay cuộn nhựa cực kỳ nhanh chóng
• Giá đỡ thiết kế vát cong giúp cuộn nhựa không bị trượt ra ngoài

Dự án này được phát triển dựa trên giá đỡ cuộn nhựa cho Creality Space Pi của tôi, kết hợp với một vài ý tưởng từ trục vòng bi cho hệ thống Polydryer của Clough42.

Hướng dẫn lắp ráp

Để lắp hoàn chỉnh, bạn cần:

• 2x polydrier-pulley (đặt mặt dày hướng xuống)
• 1x wedge-with-spindle (đặt đứng, mặt có rãnh lớn hướng xuống; nên in với độ đặc cao)
• 1x wedge-with-hole (mặt có rãnh lớn hướng xuống)
• 2x ốc M3x10 (hoặc dài hơn)
• 2x ốc M3nN
• 2x vòng bi 148 lấy từ hộp sấy Polymaker
• (tùy chọn) 1x ốc M3x4

Người dùng nâng cao có thể thử cắt một trong các trục của hộp sấy thành đoạn dài 83mm, dùng 2 miếng wedge-with-hole và trục đã cắt thay cho wedge-with-spindle và wedge-with-hole.

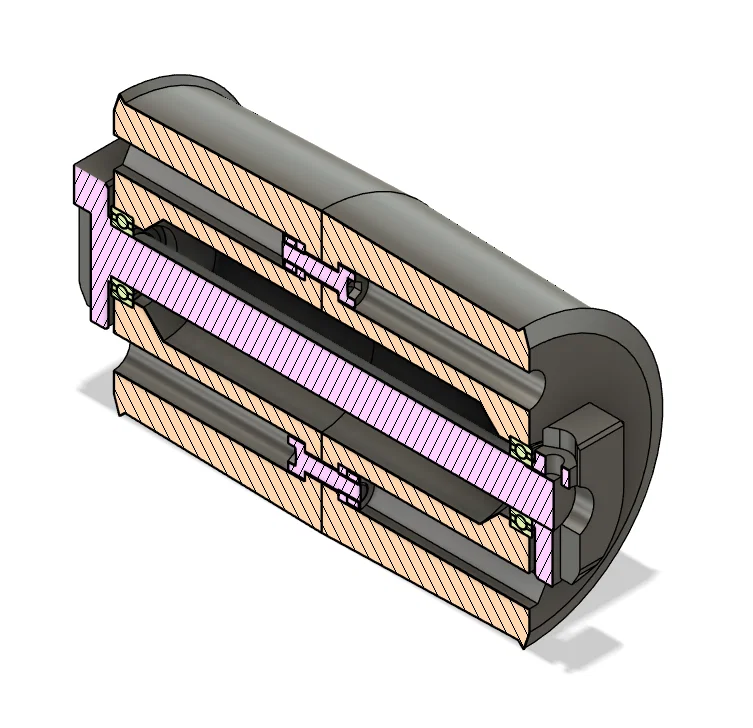

Khi lắp, hãy bắt vít hai nửa pulley lại với nhau bằng ốc M3 và đai ốc M3nN, siết chặt để hai nửa cố định. Nhấn hai vòng bi vào cụm pulley, trượt vào phần wedge-with-spindle, sau đó nhấn miếng wedge-with-hole cho đến khi nó khớp với vòng bi - mọi thứ nên lắp vừa vặn dễ dàng.

Đảm bảo các góc vát nhỏ trên đầu nhọn của các miếng wedge hướng ra ngoài. Các rãnh trên miếng wedge phải thẳng hàng với nhau. Có một mặt phẳng nhỏ trên phần wedge-with-spindle để giúp căn chỉnh, bạn có thể dùng thêm ốc M3x4 để cố định chắc chắn hơn.

Khi in, hãy dùng loại nhựa chịu nhiệt tốt để phù hợp với môi trường trong hộp sấy. Tôi khuyên không nên dùng PLA.

Hướng dẫn cài đặt

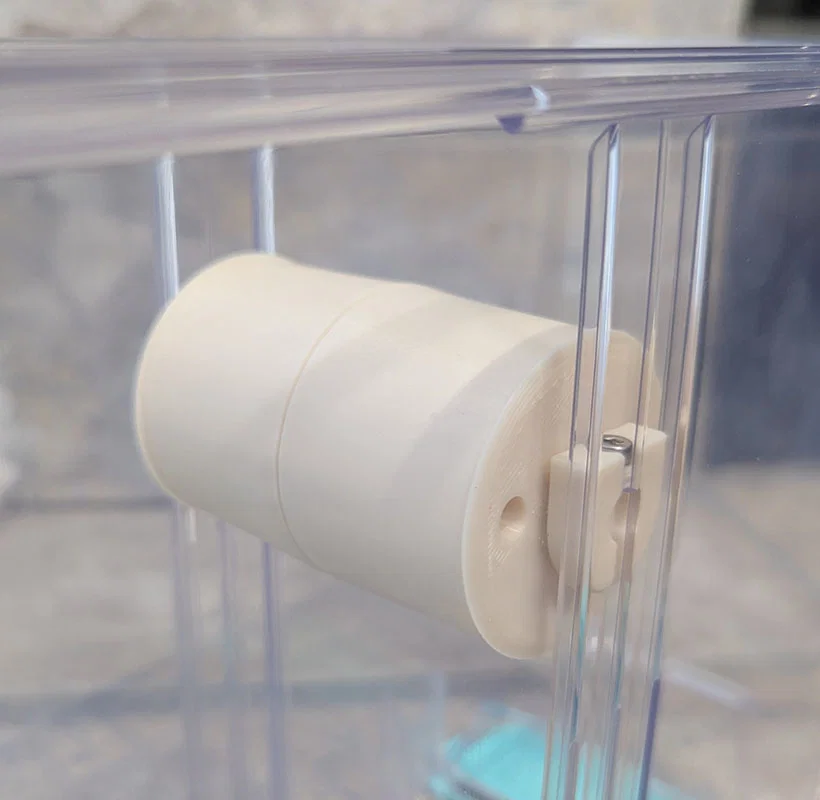

Đặt giá đỡ vào cuộn nhựa, căn chỉnh các rãnh trên wedge cho thẳng hàng với các gờ trong hộp rồi thả bộ lắp ráp vào.

Tùy vào vòng bi của bạn mà việc căn chỉnh pulley hoặc độ khít của các miếng wedge có thể cần tinh chỉnh một chút. Khi lắp xong, nếu không tải, bộ phận này phải quay tự do được ít nhất một hoặc hai giây, và quay lâu hơn nữa khi có cuộn nhựa bên trên.

Cách sử dụng

Để đổi cuộn nhựa, chỉ cần nhấc nó ra và chuyển giá đỡ sang cuộn mới. Thiết kế này giúp lỗ cuộn nhựa luôn nằm ở vị trí cao tương đương với ống nhựa zin, và pulley 50mm phù hợp với hầu hết các loại cuộn nhựa thông dụng.
