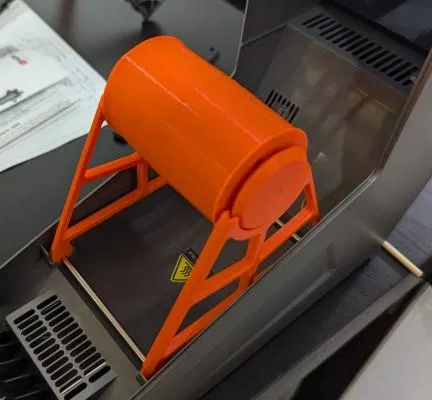

Giá đỡ cuộn nhựa cho Creality Space Pi

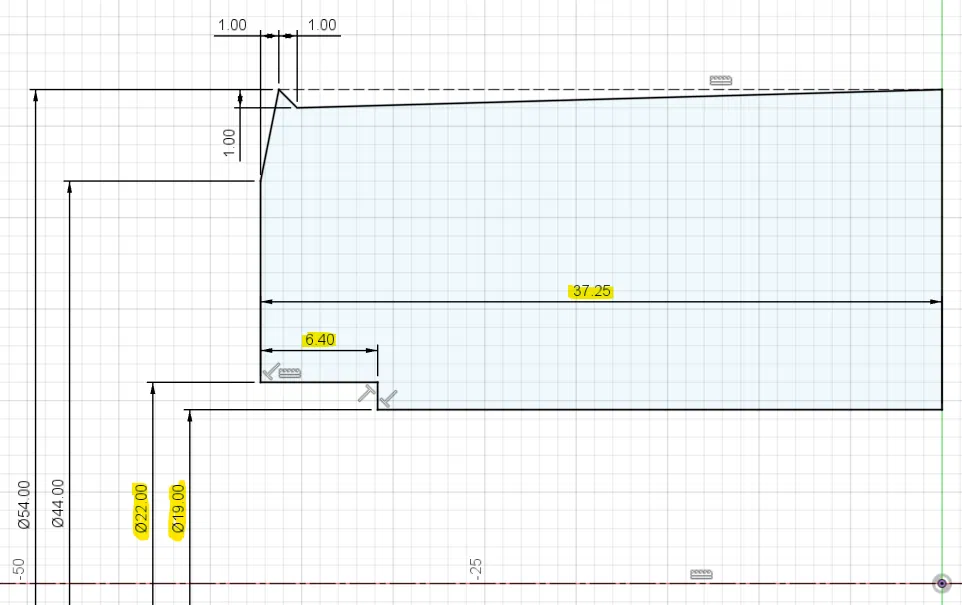

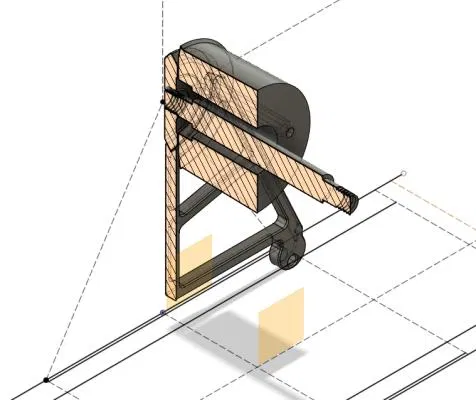

Nếu bạn đang dùng hệ thống reverse Bowden, chắc hẳn bạn biết rằng bất kỳ lực cản nào khi kéo sợi nhựa vào đầu đùn đều không tốt. Vòng bi 624Z nhỏ xíu với đường kính trong 4mm đi kèm với Space Pi tạo ra lực cản rất lớn. Bộ phụ kiện này mang đến giải pháp khắc phục vấn đề đó: Tích hợp vòng bi 608 (vòng bi trượt patin) thông dụng vào giá đỡ cuộn nhựa lớn để giảm ma sát lăn. Thiết kế tự căn chỉnh, chỉ cần nhấc ra hoặc thả vào giúp việc thay cuộn nhựa dễ dàng hơn. Tùy chọn tái sử dụng thanh 4mm zin để tăng độ cứng cáp. Giá đỡ có gờ để chống tuột cuộn nhựa. Vát cạnh giúp đóng nắp dễ dàng ngay cả khi không đặt chính giữa. #### Hướng dẫn lắp ráp Để lắp hoàn chỉnh, bạn cần: 2x wedge (nên đặt mặt phẳng hướng xuống) 2x stand hoặc stand_alt (nên đặt mặt không vát hướng xuống) 2x pulley tùy kích thước (mặt dày hướng xuống) 1x spindle (in đứng, nên dùng support) HOẶC 2 nửa spindle (in đứng, nên dùng brim) 2x ốc M3x10 (hoặc dài hơn) 2x đai ốc M3nN 2x vòng bi 608 (vòng bi trượt patin); loại hở sẽ có lực cản thấp nhất. Nếu dùng spindle chia đôi, bạn cần thêm 1x ốc M3x10 và 1x đai ốc vuông M3nS. Khi in, hãy dùng loại nhựa chịu được nhiệt độ của máy sấy. Mình khuyên không nên dùng PLA. #### Cài đặt Tháo trục 4mm và vòng bi 624 gốc của Space Pi. Nếu dùng thanh 4mm, nhấn chúng vào lỗ dưới chân đế - đảm bảo cạnh vát hướng ra ngoài. Gắn hai chân đế vào vị trí cũ, sau đó đặt giá đỡ vào cuộn nhựa và thả vào chân đế. Bạn có thể cần tinh chỉnh vòng bi hoặc độ siết ốc để đạt độ xoay trơn tru nhất. #### Sử dụng Để thay cuộn nhựa, bạn chỉ cần nhấc ra và lắp giá đỡ vào cuộn mới. Thiết kế phù hợp với các kích thước cuộn thông dụng. #### Tùy biến Cuộn nhựa không vừa hay bị cạ vào vỏ? Bạn có thể tự thiết kế lại! Xem hình 3 để biết các thông số kỹ thuật quan trọng của pulley. #### Nhật ký thay đổi 2024-10-01: Thêm tùy chọn spindle in làm hai nửa. 2025-02-28: Thêm pulley 54mm cho cuộn giấy, bổ sung hình ảnh kỹ thuật. 2025-06-11: Thêm chân đế thay thế cao hơn 3mm và có kết cấu vững chắc hơn.
