Ống nối Adapter cho Hyperstar 8 v3
Ống nối mở rộng được thiết kế riêng cho Hyperstar 8 v3 để gắn filter drawer 21mm và camera có flange depth 6.5mm. Đạt độ backfocus chuẩn 39.8mm, giúp bạn kết nối hoàn hảo với thiết bị thiên văn như Celestron EdgeHD8 và ZWO ASI533.
Mô tả

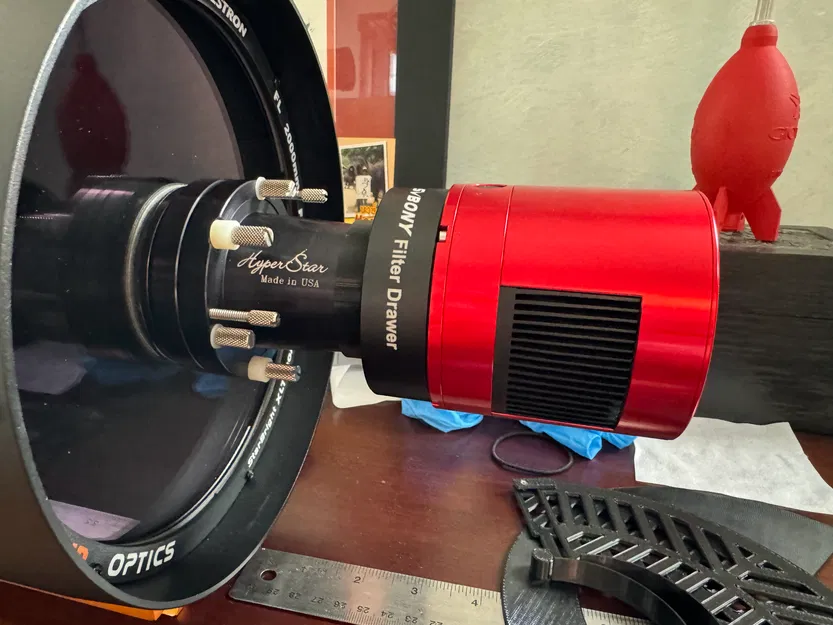

Đây là ống nối mở rộng dùng để gắn filter drawer dày 21mm và camera có flange depth 6.5mm vào Hyperstar 8 v3. Mình tự thiết kế ống này cho kính thiên văn Celestron EdgeHD8, Hyperstar 8 v3, filter drawer của SVBONY và camera ZWO ASI533 của mình. Ống nối này dài 12.3mm, giúp đạt được độ backfocus cần thiết là 39.8mm. Một đầu là ren Hyperstar và đầu còn lại là ren T mount. Mình đã tạo mẫu này trong Fusion 360, bắt đầu bằng việc đo đạc ren Hyperstar không theo chuẩn thông thường, tính toán đường kính ren (pitch diameter) và tinh chỉnh qua nhiều lần in thử cho đến khi khớp hoàn hảo.
Chúc các bác bầu trời trong trẻo!
