Giá đỡ Vixen V2 cho MeLE Overclock X5 lắp trên Celestron CGX-L C14

Đây là phiên bản 2 với thiết kế dạng bản lề cho phần nắp, giúp bạn dễ dàng tháo lắp MeLE Overclock X5 hơn.

Bạn có thể tìm thấy phiên bản 1 tại đây:

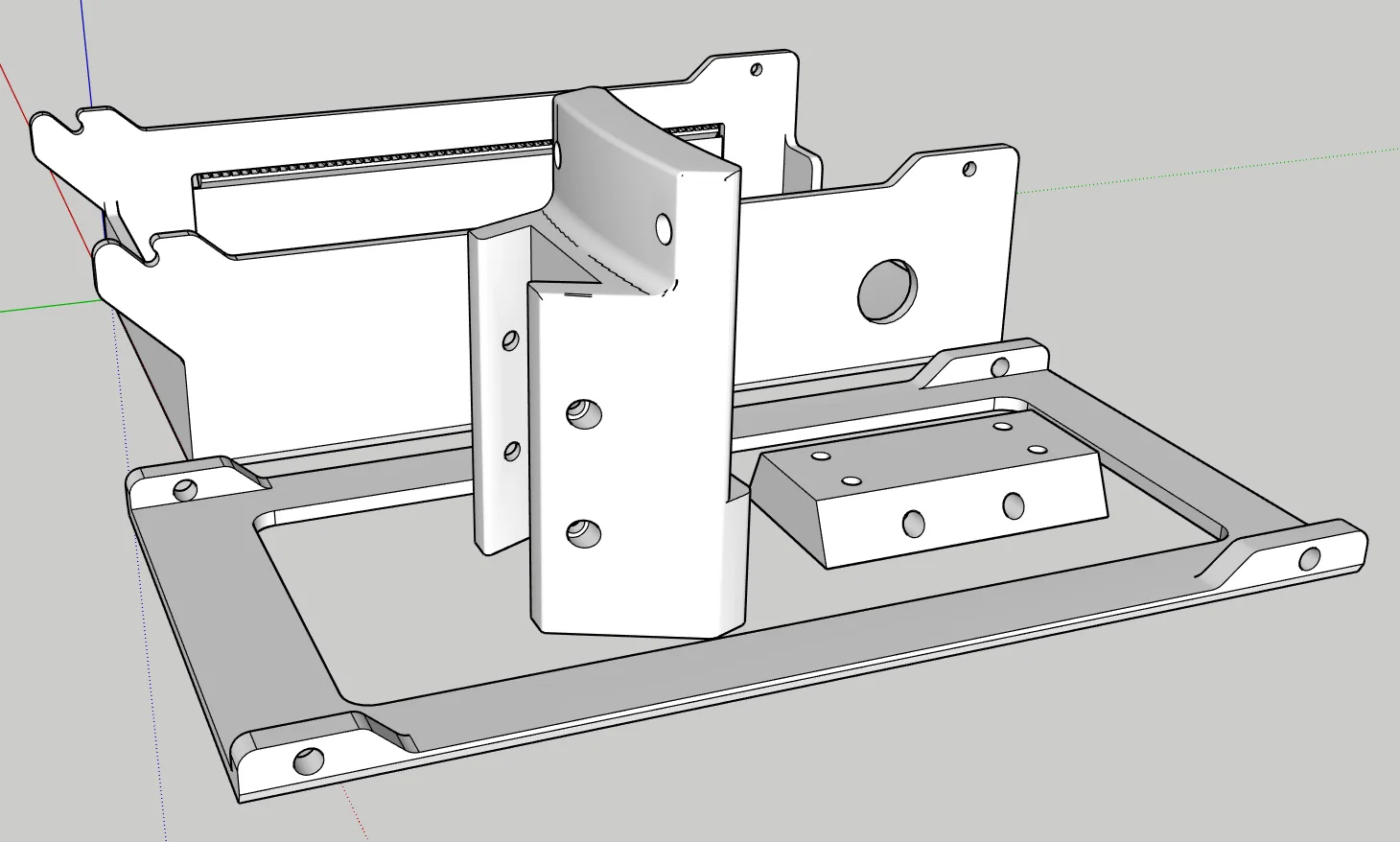

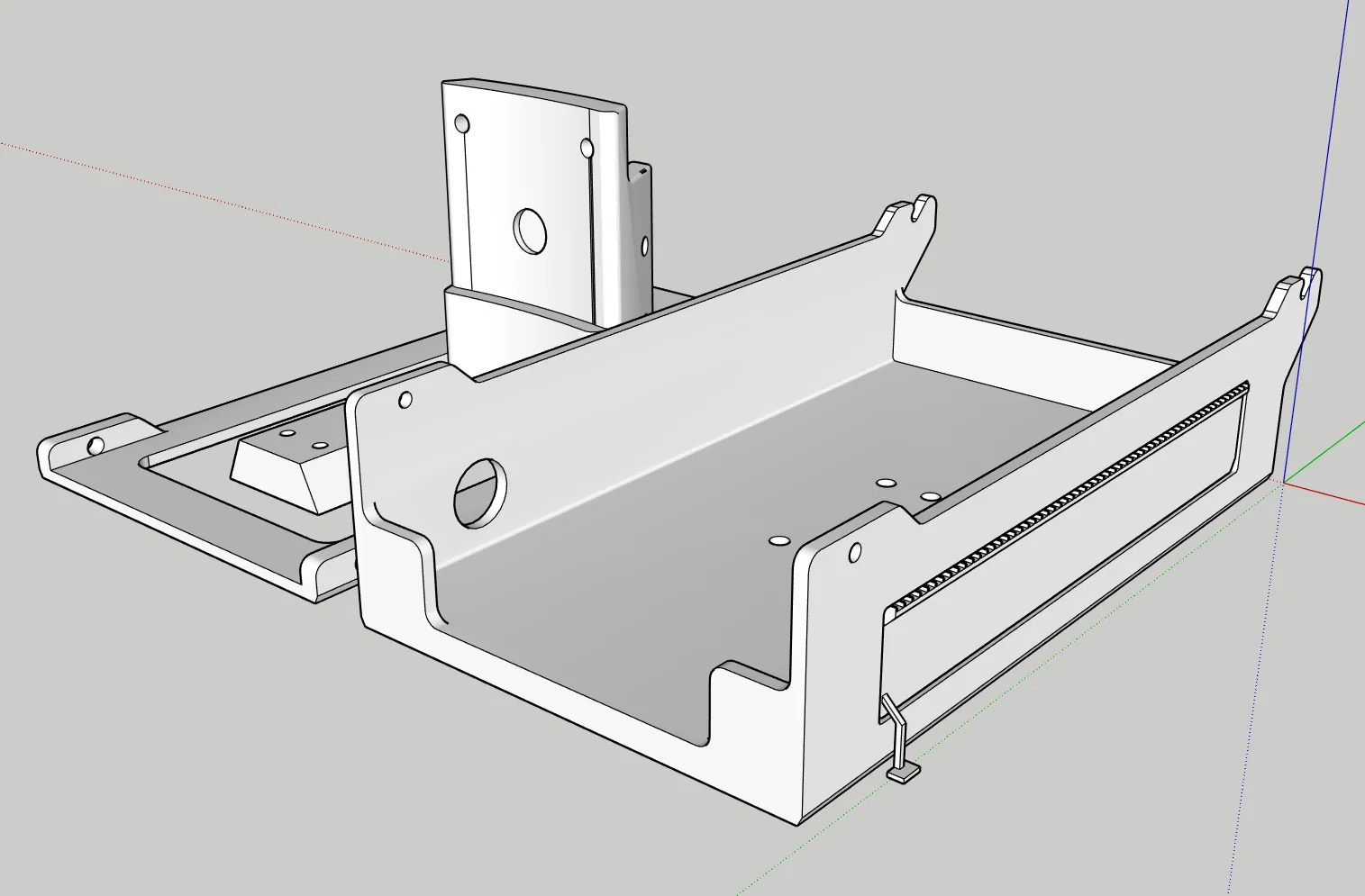

Cách lắp ráp tương tự như phiên bản 1. Cơ chế bản lề khá trực quan nên rất dễ hiểu. Độ cong của giá đỡ được thiết kế vừa khít với kính thiên văn Celestron 14 inch. Lưu ý rằng thiết kế này dành riêng cho MeLE Overclock X5. Nếu bạn dùng model MeLE khác có kích thước khác, hãy nhắn tin cho mình để mình điều chỉnh hoặc làm adapter nhé.

Danh sách linh kiện (B.O.M)

• 2 ốc vít đầu tròn M3 * 8mm (để giữ nắp)
• Ít nhất 6 ốc vít M3 * 8mm (có thể dùng thêm 2 ốc nữa để cố định nắp)
• 4 ốc vít M3 * 16mm
• 2 ốc vít 10-24 3/4"
• 12 ốc cấy nhiệt Ruthex RX-M3x5x4 (loại dùng cho Voron)
• 1 thiết bị MeLE Overclock X5

Mình thường chỉnh nhiệt độ đầu hàn nhiệt chèn ốc ở mức 240°C.

Chất liệu in

In bằng PLA là ổn nếu máy không quá nóng. Tuy nhiên, nếu để ngoài trời nắng trực tiếp, bạn nên dùng HT-PLA-GF của Polymaker vì nó chịu nhiệt lên đến 150°C-180°C. Mình từng thấy bề mặt Overclock X5 nóng lên hơn 60°C khi quạt bị ngắt hoặc làm việc quá tải. Bạn nên chọn loại nhựa phù hợp với điều kiện thời tiết nơi mình sống.

Thiết lập in (Gợi ý)

Sử dụng cài đặt mặc định cho PLA (nhiệt độ in 210°C). Mọi thứ để Monotonic, riêng bề mặt trên cùng để Monotonic Line.

• Quality: Seam Position để Aligned back. Cài đặt Bridging: Bridge flow 1.1, Internal flow 0.95, External density 120%, Internal density 100%, bật Thick bridges.
• Strength: 4 vách (walls) và 8 lớp (layers). Infill 15% trở lên với kiểu Gyroid, overlap 25%.
• Support: Tắt hỗ trợ vì mình đã tích hợp sẵn cho phần khung (cradle).

File đã được sắp xếp để in chung một file STL. Nếu muốn tách rời, bạn chuột phải vào file, chọn "Split to objects".

Lưu ý: Phần đế gắn vào kính (OTA) có thể in đứng hoặc nằm tùy bạn. In đứng thì bề mặt đẹp hơn, không cần support, nhưng nếu in nằm thì độ bền sẽ cao hơn khi bắt ốc. Bạn có thể tự khoan lại lỗ nếu cần. Tổng khối lượng nhựa khoảng 200g, thời gian in khoảng 5.75 giờ. Khi lắp vào OTA, hãy lắp phần ngàm Vixen trước rồi mới gắn thiết bị vào nhé.
