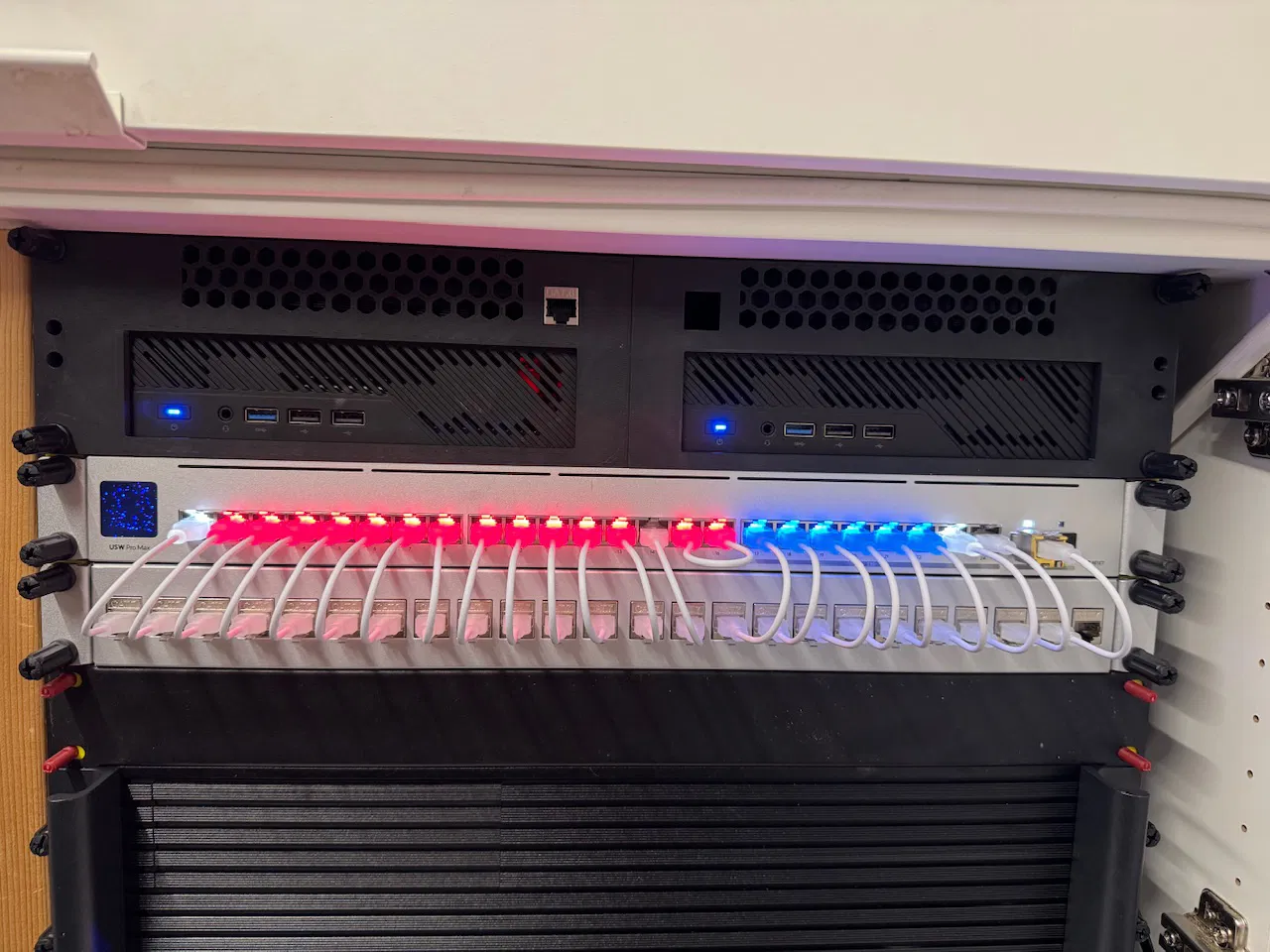

Khung gắn tủ rack 2U cho Minisforum MS-01 (10" & 19", có quạt & keystone)
Thiết kế cải tiến cho Minisforum MS-01 với hỗ trợ quạt 140mm và cổng keystone HDMI, giúp tối ưu luồng gió cho CPU i9 tỏa nhiều nhiệt. Hỗ trợ lắp tủ rack 10 inch và 19 inch, khuyên dùng nhựa chịu nhiệt PETG/ABS để đảm bảo độ bền.
Mô tả

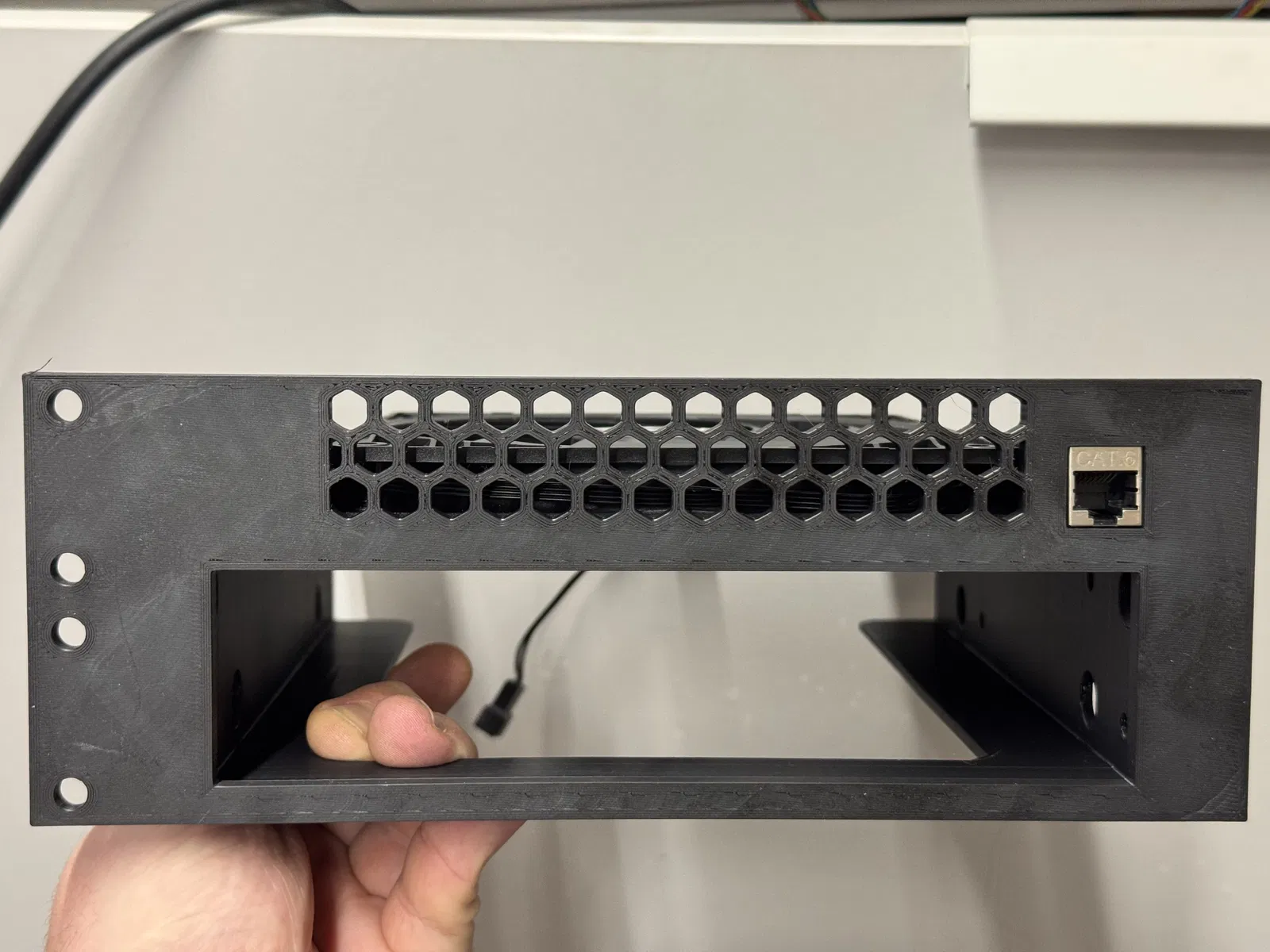

Dựa trên những thiết kế tuyệt vời đã có sẵn, mình đã cải tiến thêm quạt 140mm và mô-đun keystone tùy chọn (để gắn cổng chuyển đổi HDMI). Mình nhận thấy con chip i9 thế hệ 13 tỏa nhiệt rất lớn nên chiếc case này thực sự cần thêm luồng khí. Khuyên dùng loại quạt 140mm tối ưu áp suất tĩnh, ví dụ như Arctic P14.
Cập nhật 17-10-2024
- Đã thêm phiên bản gắn tủ rack 10 inch.
Hướng dẫn in
Các mô hình này in không cần support nếu bạn đã chỉnh cài đặt bridge ổn; hãy in mặt trước của khung hướng xuống dưới.
Có thể dùng PLA nhưng không khuyến khích vì MS-01 rất dễ đạt ngưỡng 60°C, nên dùng nhựa ASA, ABS hoặc PETG.
Sử dụng 4 lớp tường (wall), độ phủ (infill) 40% (kiểu cubic), 4 lớp trên và dưới với vòi in (nozzle) 0.4-0.5mm.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
