Khung Rack 2U kép cho Minisforum MS-01, MS-A2, MS-R1

Minisforum MS-01 MS-A2 MS-R1 Dual Rack Mount 2U

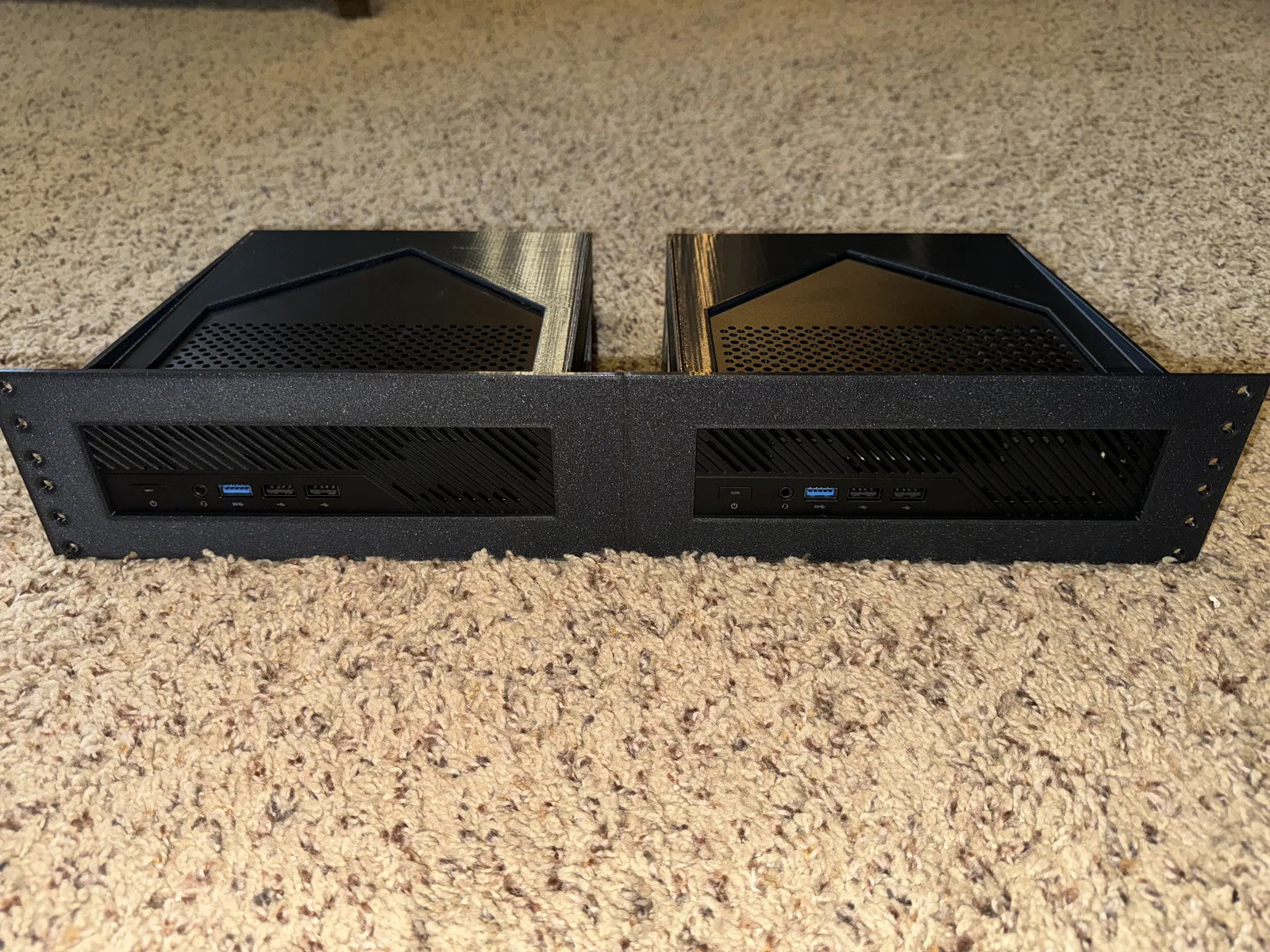

Thiết kế này cũng có thể dùng tốt cho dòng MS-A1, mặc dù kích thước có nhỏ hơn một chút về chiều rộng và chiều sâu, nhưng chiều cao thì bằng nhau nên nó vẫn sẽ giữ máy rất chắc chắn. Bạn chỉ bị hở vài mm ở mỗi bên nhưng phần gờ giữ phía trước đã che khuất hết rồi.

Đây là kích thước thực tế của từng model để bạn tham khảo:

MS-01: 196×189×48mm MS-A2: 196×189×48mm MS-R1: 196×189×48mm MS-A1: 189.5x186x48mm

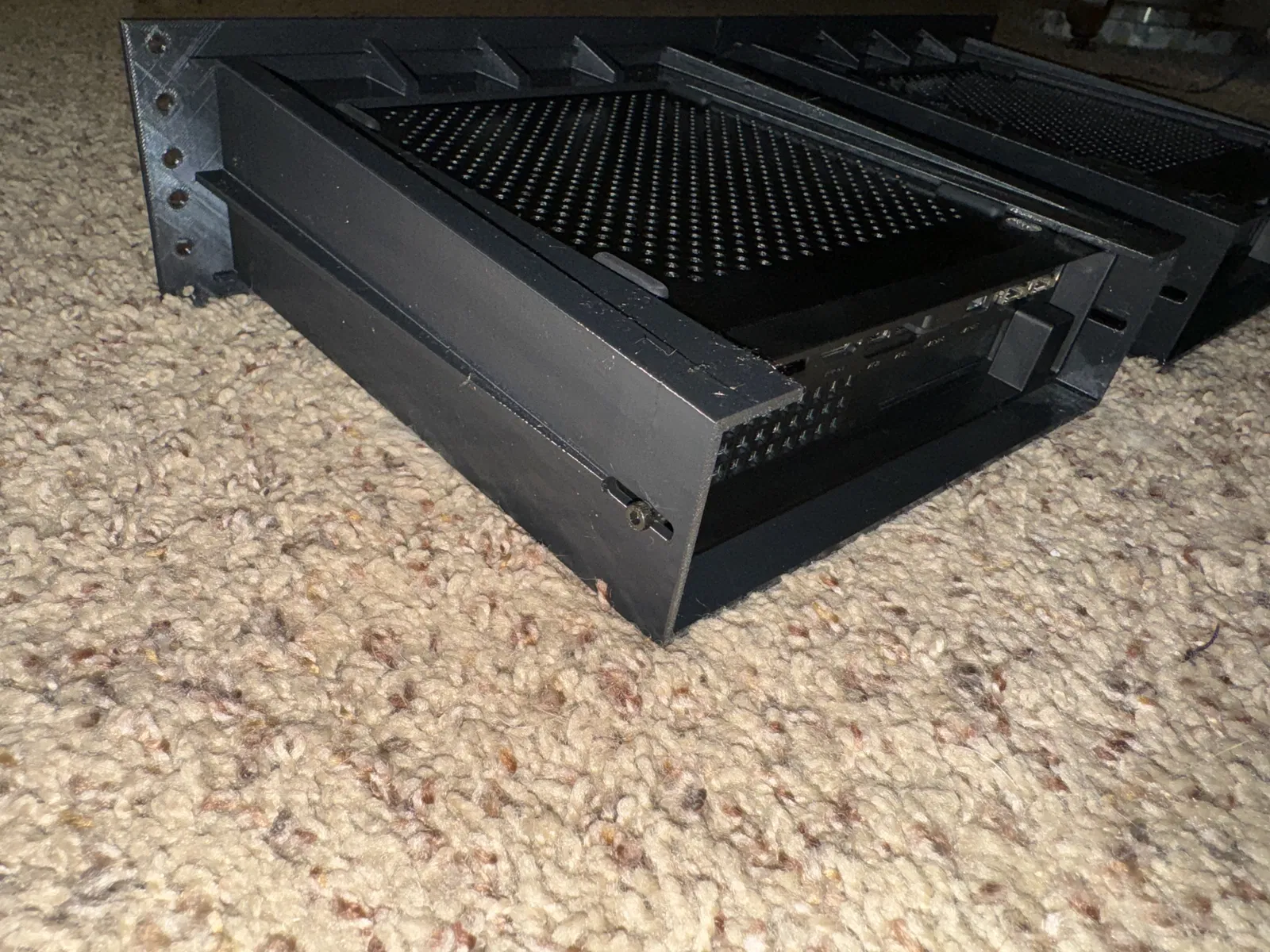

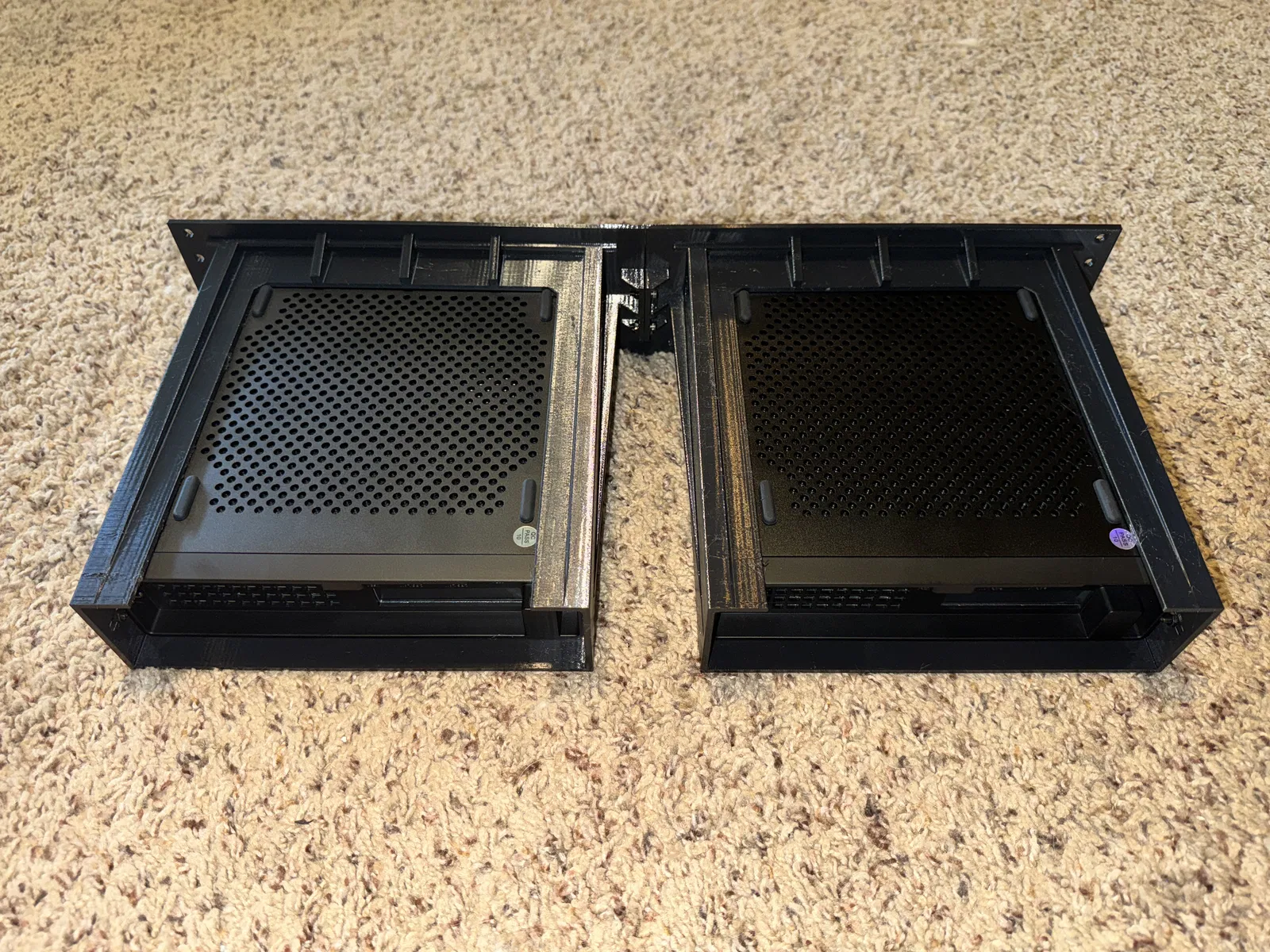

Bạn hãy dùng ốc M3 để nối 2 bên lại với nhau và cố định chiếc MS-01 bằng ốc ở các khe phía sau. Mình đã lấy ý tưởng từ một số mẫu trên mạng nhưng không tìm thấy phương án lắp kép nào mà không làm che mất các lỗ thoát khí của MS-01 nên quyết định tự làm.

Trái/Phải được xác định theo hướng nhìn từ mặt trước của rack.

**

Đã cập nhật file v3

Mình đã tăng kích thước phần nối giữa 2 bên, dùng 4 ốc M3 để gắn kết chặt chẽ hơn, đồng thời mở rộng lỗ bắt vít để lắp vừa với ốc rack M6 theo ý kiến góp ý từ anh em trên các diễn đàn.

**

Đã cập nhật file v3
