Ngăn kéo Gridfinity dạng module đã cải tiến

Remix từ Ngăn kéo tổ chức mô-đun tương thích Gridfinity Tác giả TravisHouston_483368

Tác giả PhilCraft

Lượt tải
3.498
Lượt thích
1.515
Lượt coi
21.210
Bản remix
1

File 30 27,9 MB

  • connectors-and-caps_1773807172.stepSTEP · 729,5 KB
  • Modular_Gridfinity_Drawer_1x5_1773807174.stepSTEP · 690,3 KB
  • Modular_Gridfinity_Drawer_Shell_1x5_1773807175.stepSTEP · 1,1 MB
  • Modular_Gridfinity_Drawer_2x5_1773807176.stepSTEP · 1,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

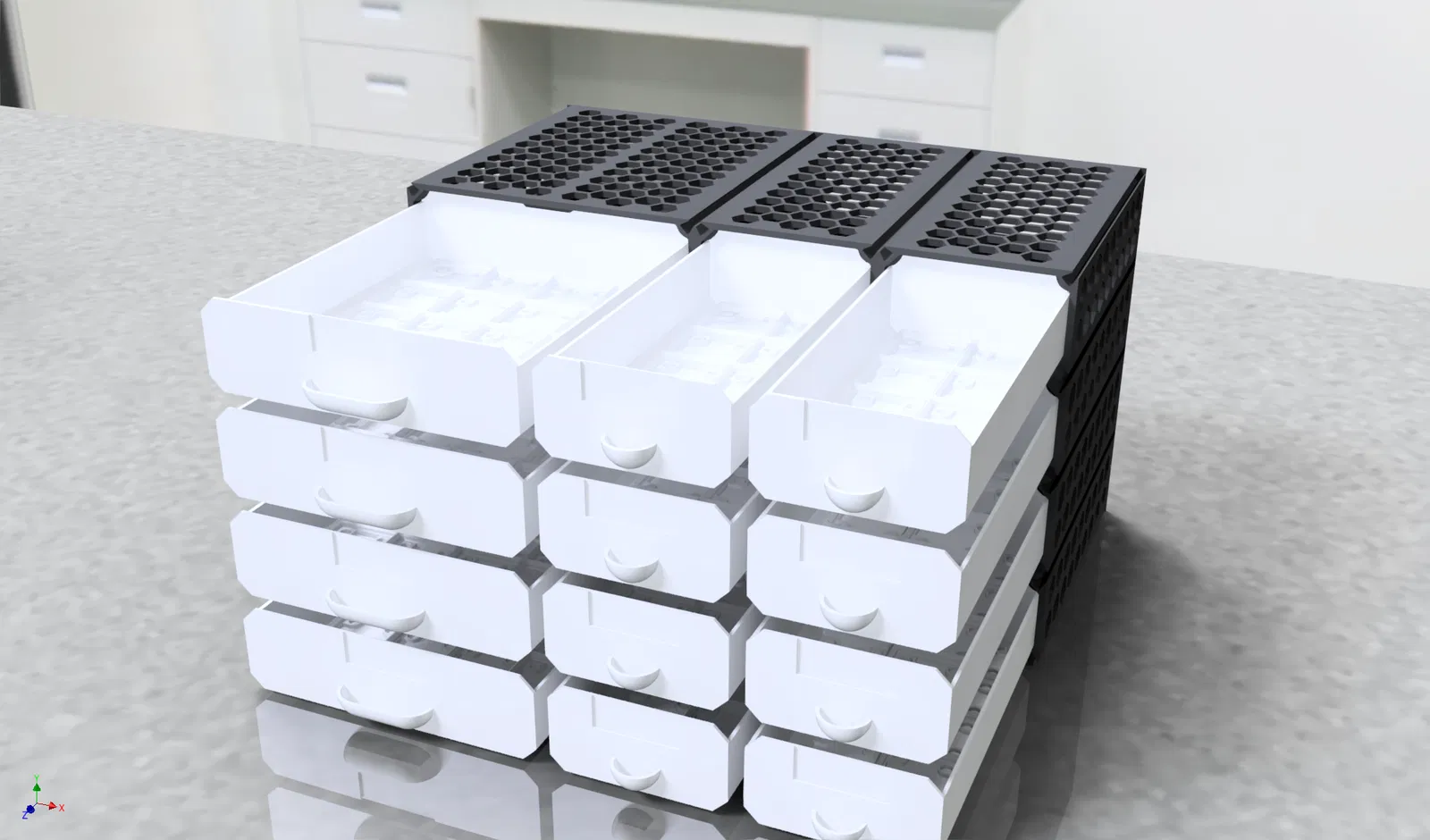

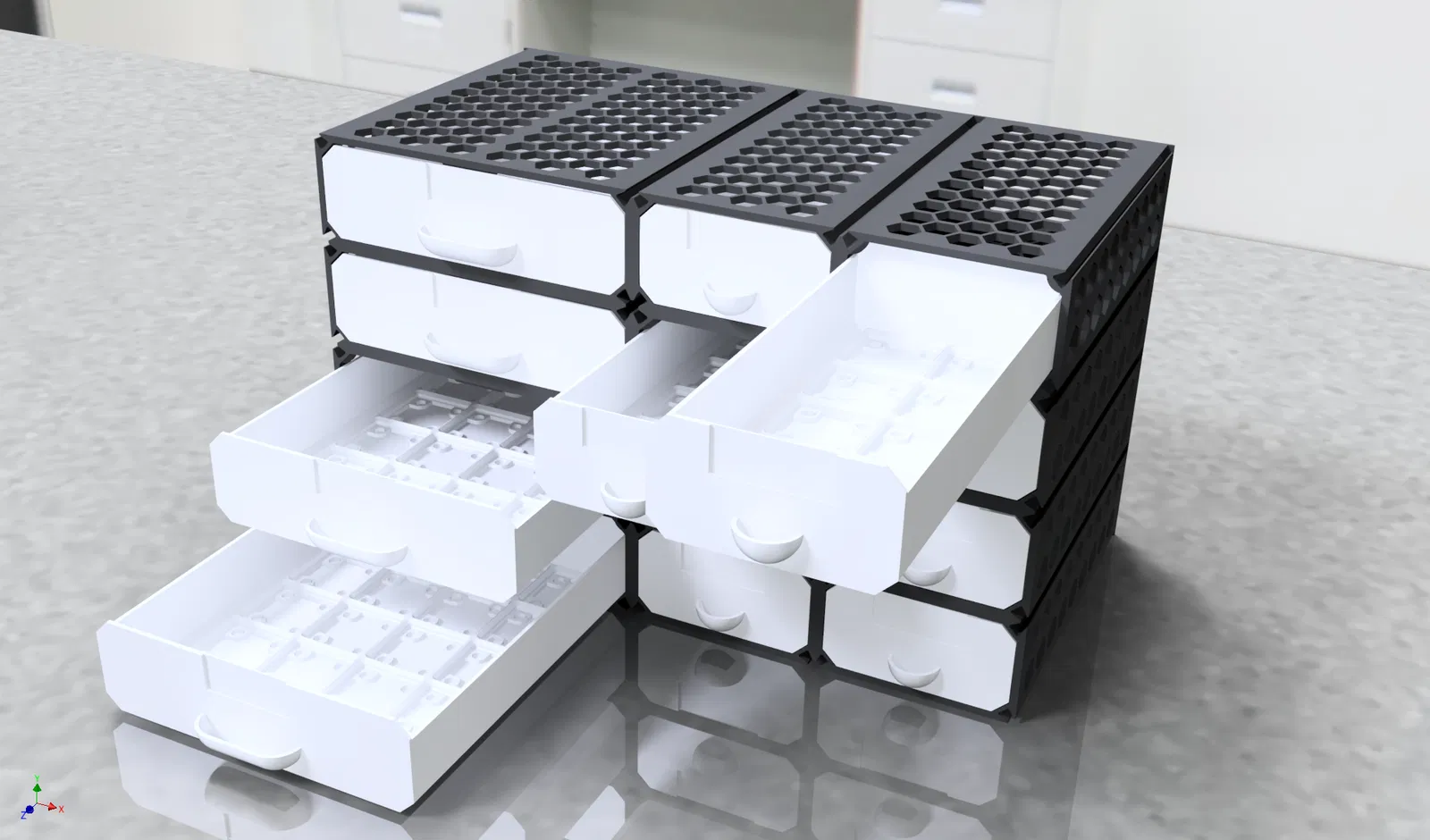

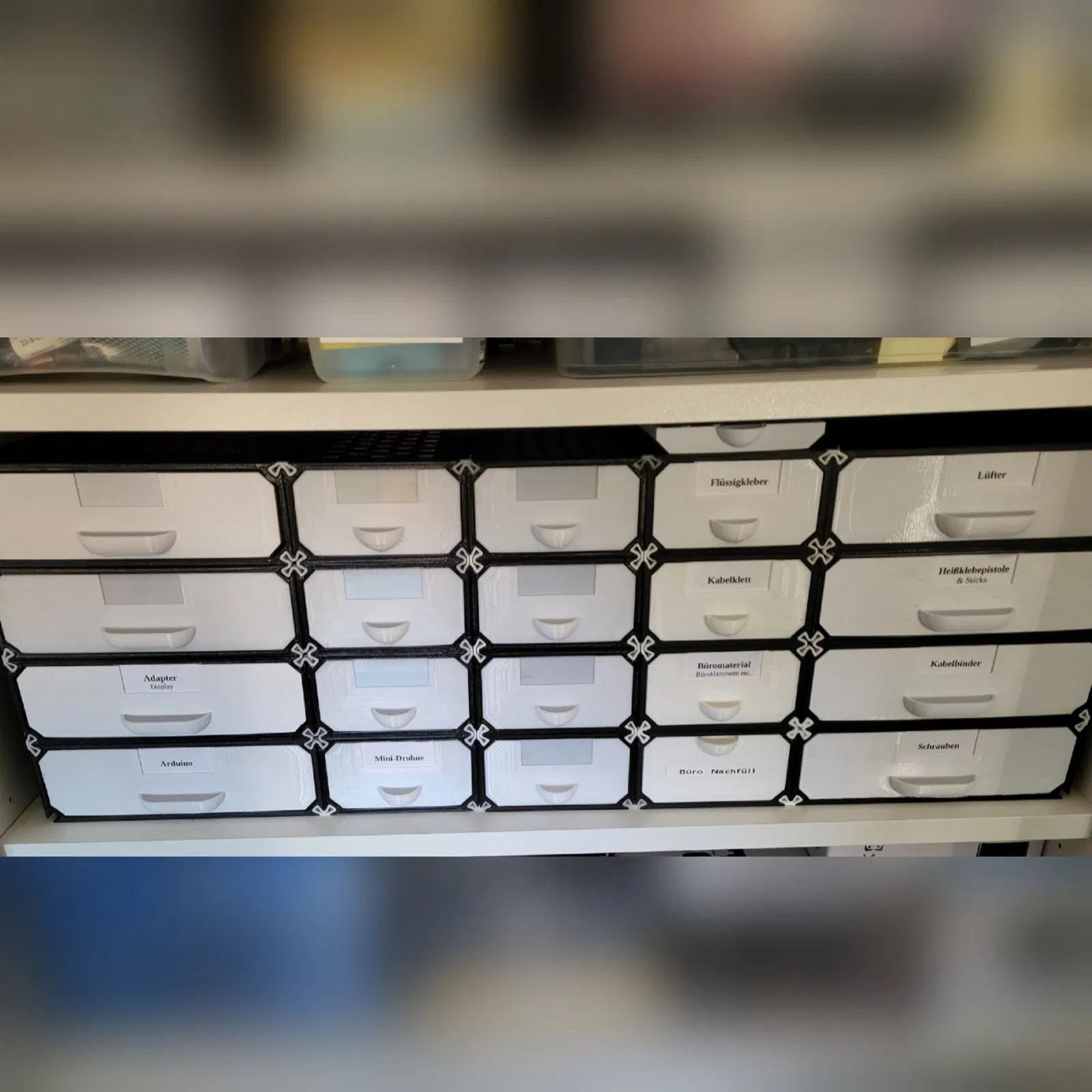

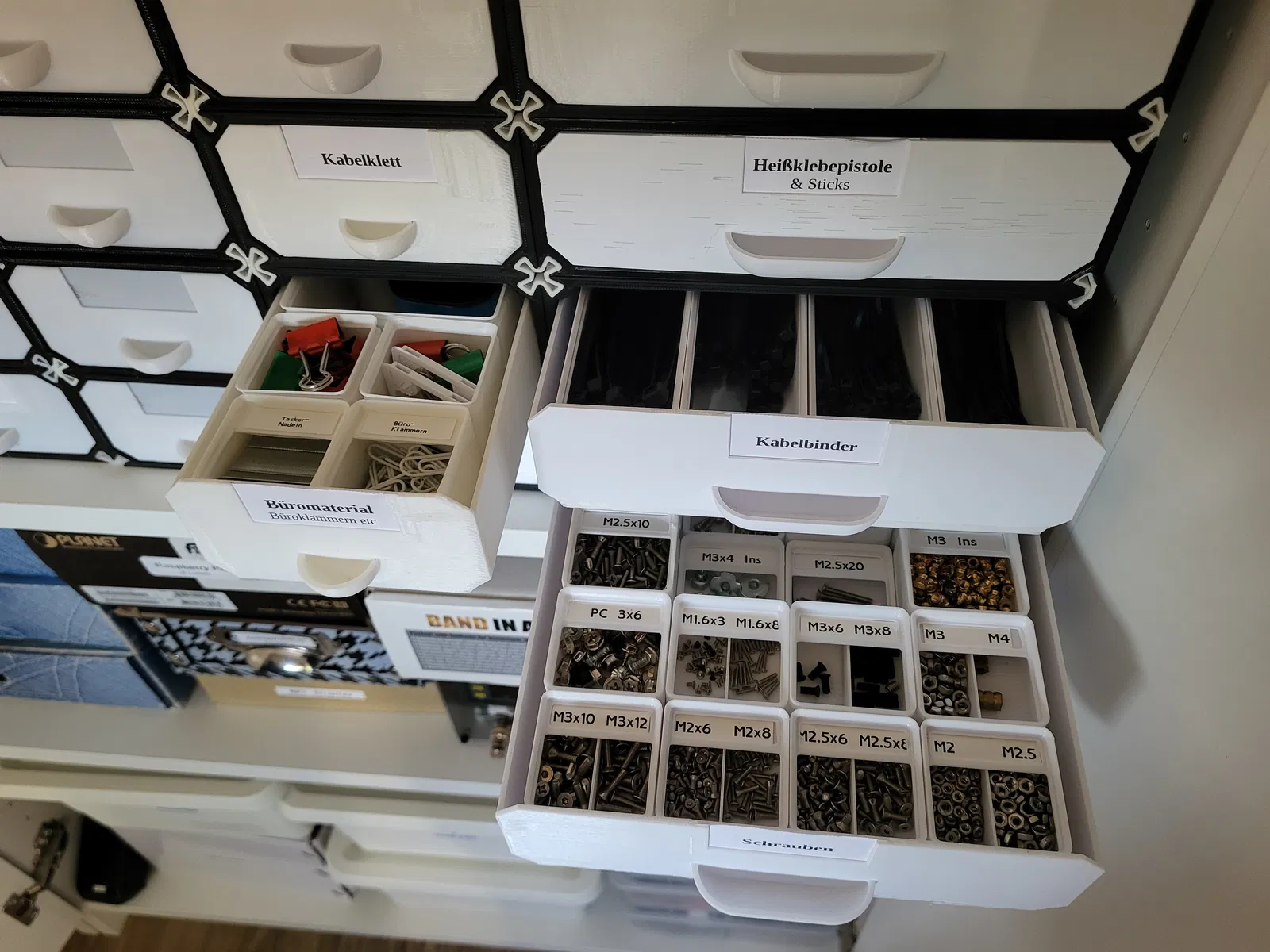

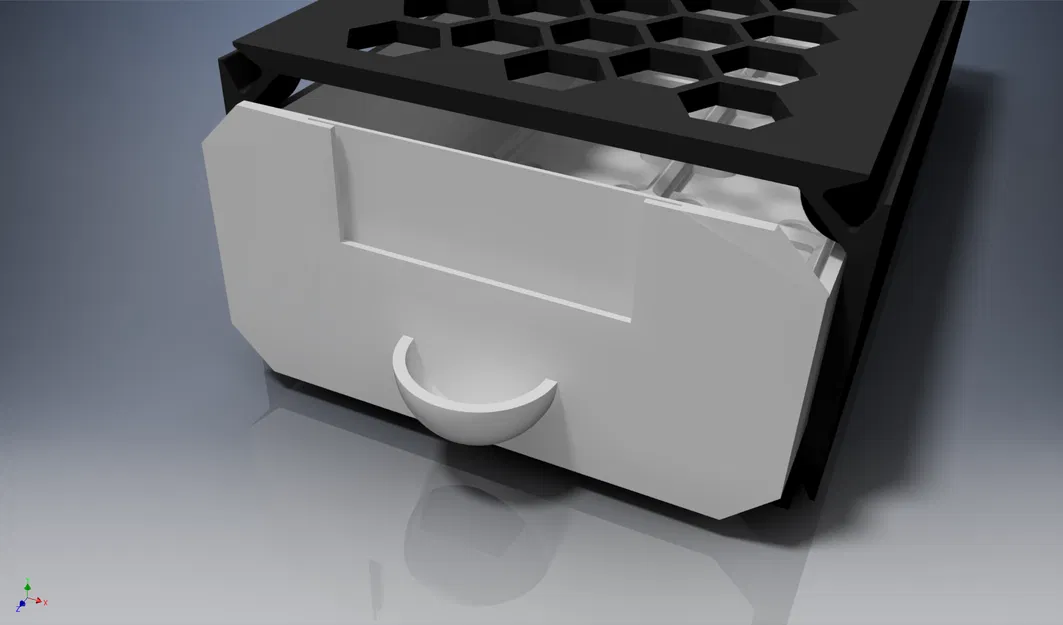

Mẫu gốc vốn dĩ đã khá tốt rồi, nhưng mình muốn tất cả ngăn kéo đều có cùng một kiểu dáng, dù là dùng kèm với khay (bins) hay không. Ngoài ra, mình cũng cực kỳ cần tính năng chống trượt khi kéo ra. Mình còn muốn có chỗ dán nhãn nên đã thêm các khe dành cho nhãn giấy cỡ 55x22 mm với phần nội dung hiển thị là 50x20 mm.

Chiều cao tối đa của khay Gridfinity: 6 units

Lưu ý là kích thước vỏ 4x5 không hoàn toàn gấp đôi chiều rộng của vỏ 2x4, nên các bạn không thể xếp chồng các vỏ 2x5 và 4x5 lên nhau một cách khớp hoàn hảo được.

Trước đây mình dùng eSun modified PLA với thiết lập 0.25 Speed trên máy in Prusa MK4S. Hiện tại mình đã chuyển sang dùng Sunlu PETG và cho kết quả rất tốt. Phần nắp kết nối (connector caps) mình in bằng nhựa FLEX (TPU V2) để lắp vào được khít và dễ dàng hơn. Mình dùng một nắp ở phía trước và một nắp ở phía sau cho mỗi thanh ray.

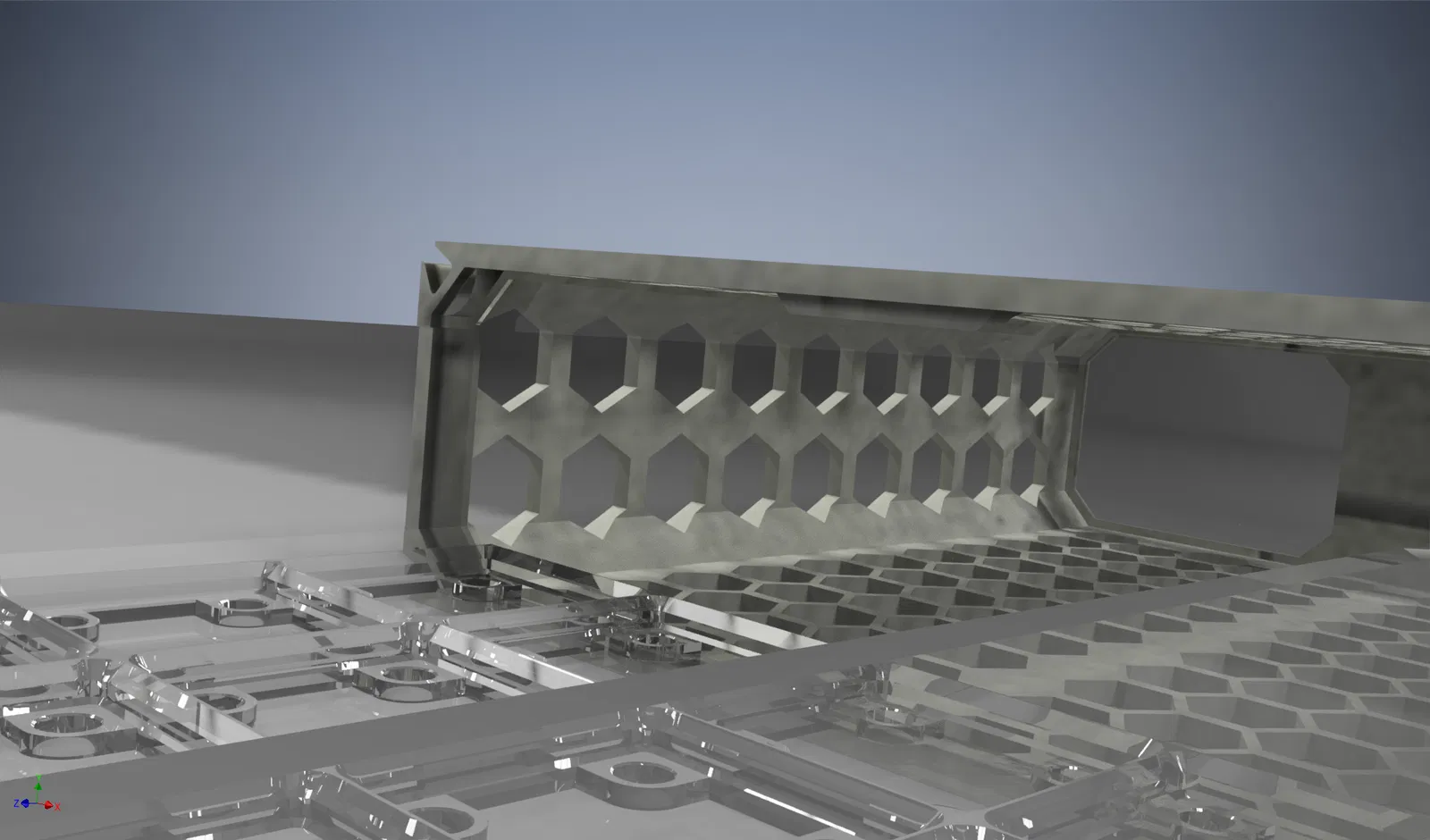

Cập nhật 15-01-2025: Đã làm cho phần chống trượt ở giữa của vỏ 4x5 nông hơn, để tạo thêm không gian cho khay và đồ đạc bên trong.

Cập nhật 22-01-2025: Đã sửa lỗi file STEP bị quá tải cho ngăn kéo 2x5.

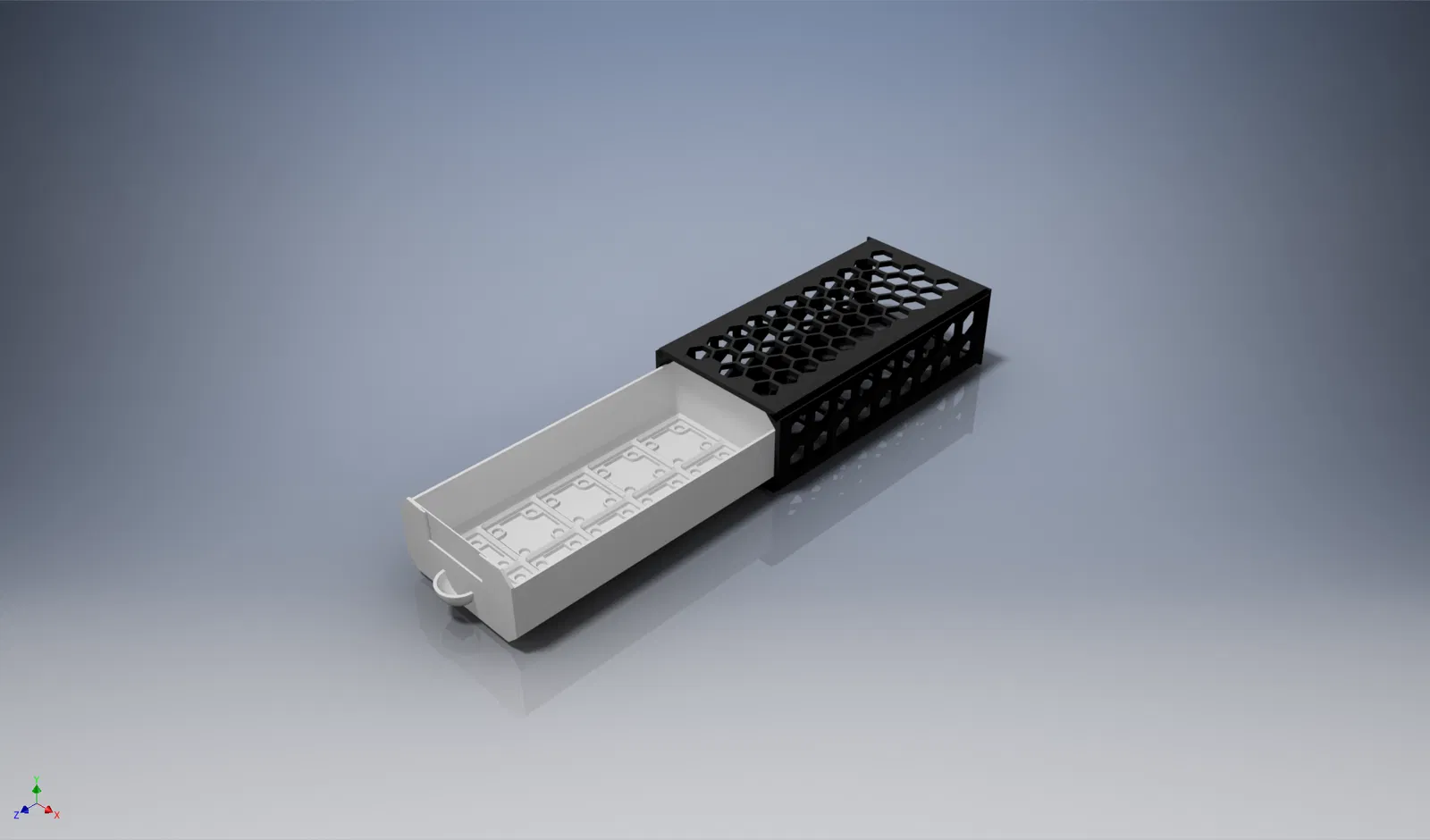

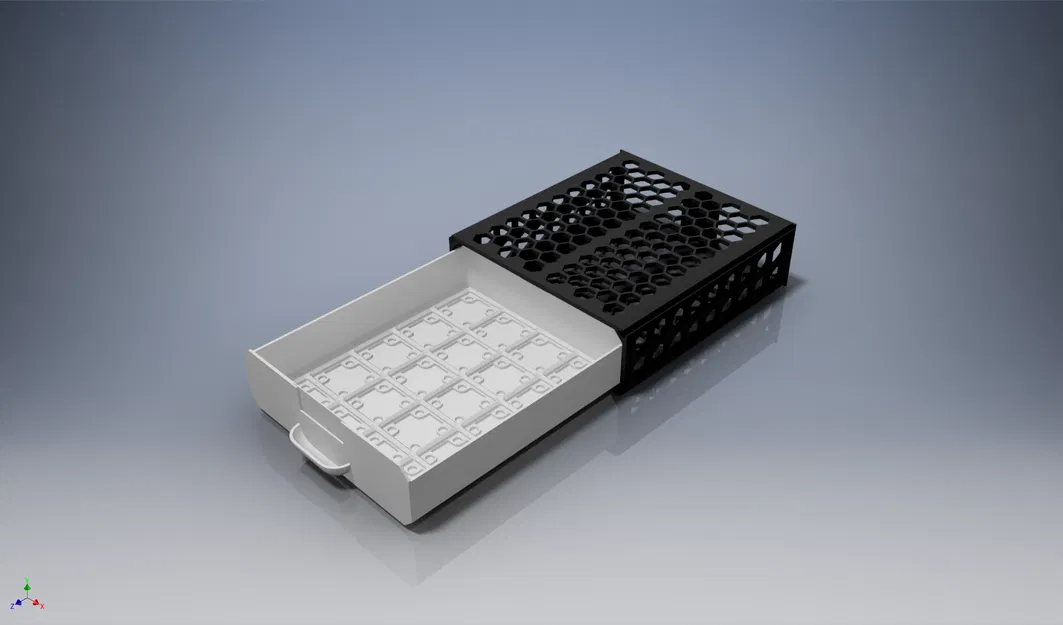

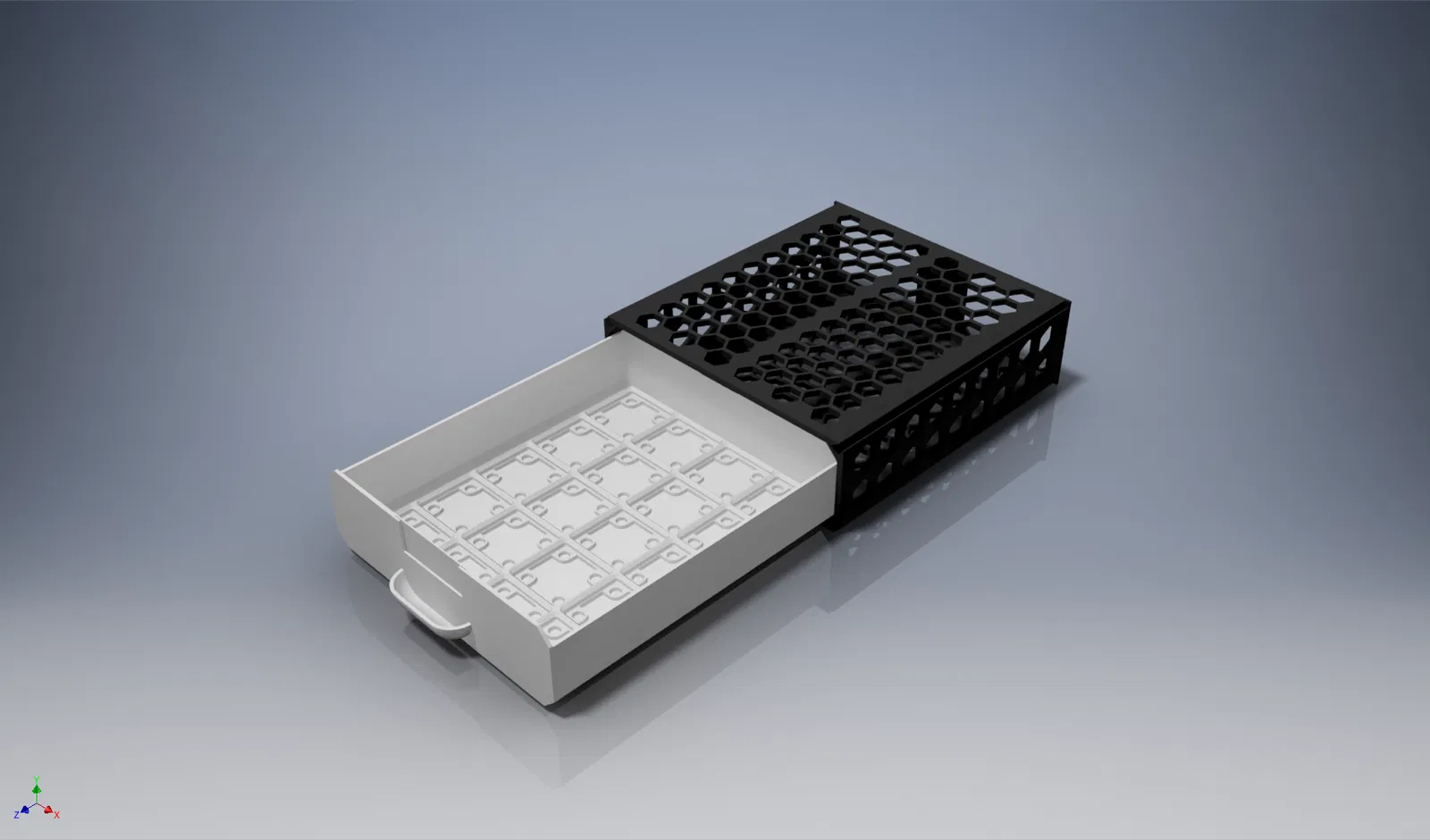

Cập nhật 24-01-2025: Đã thêm phiên bản 3x5.

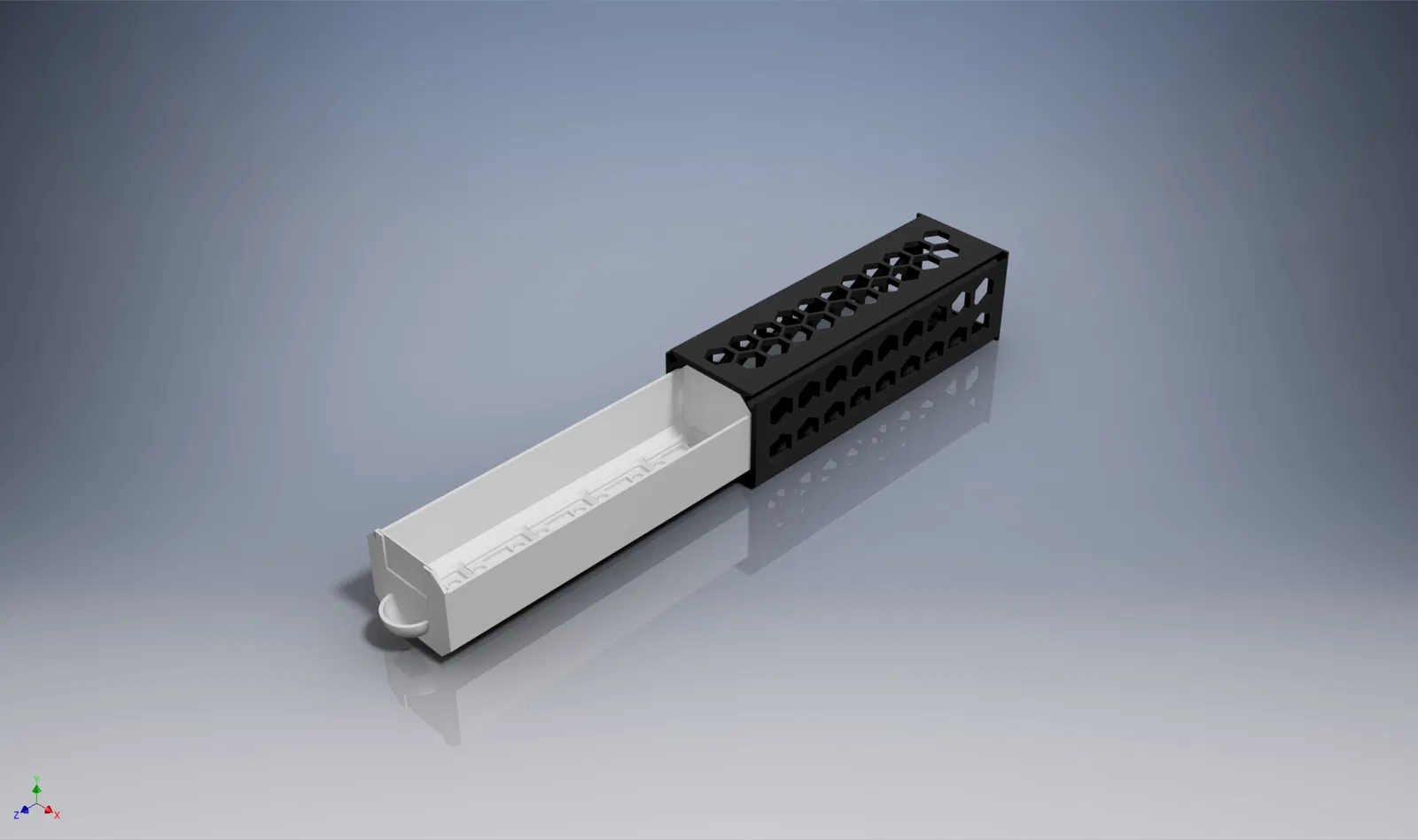

Cập nhật 01-03-2025: Đã thêm phiên bản 1x5.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
30
Tổng dung lượng
27,9 MB
File lớn nhất
2,8 MB
