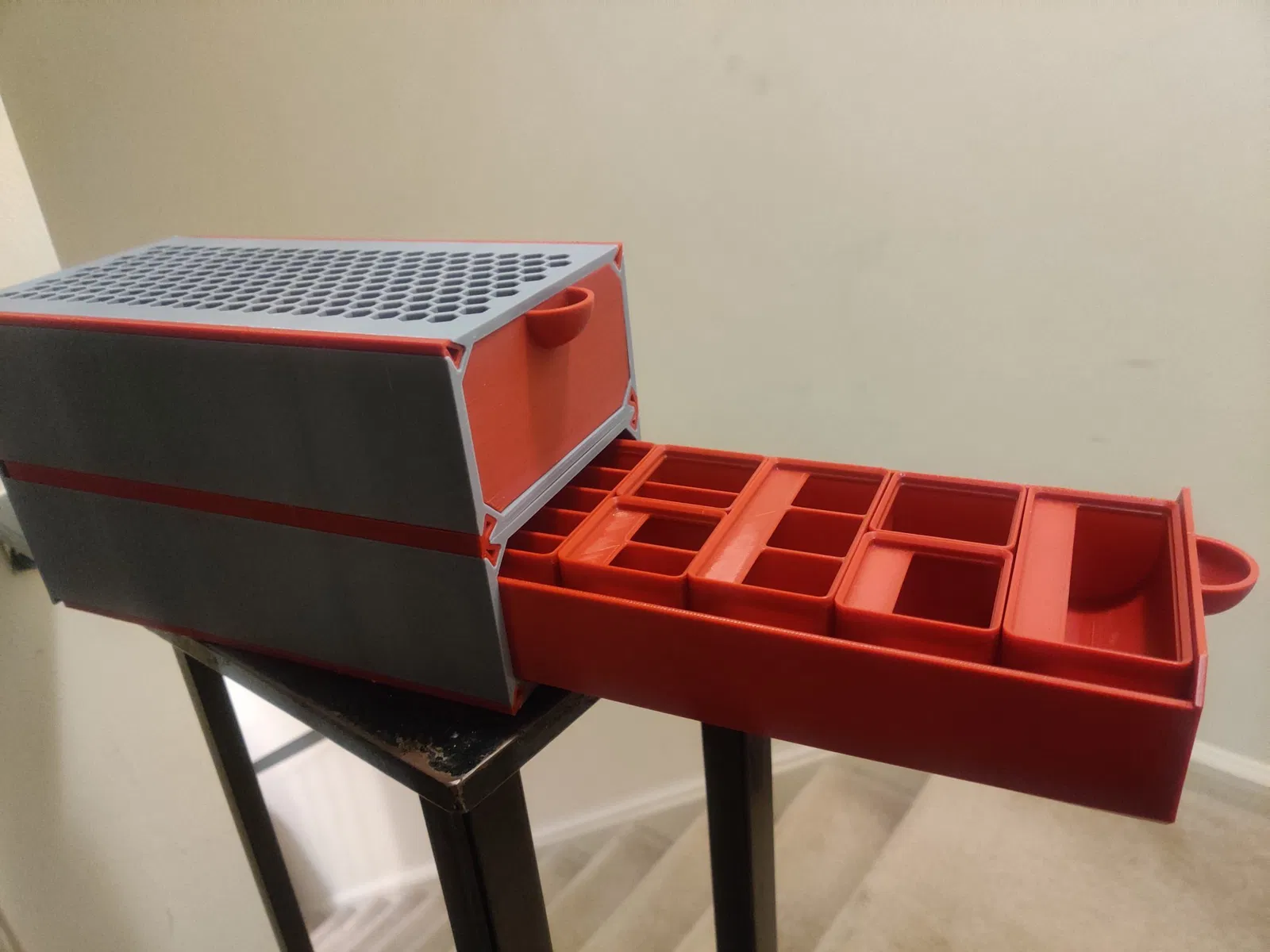

Ngăn kéo tổ chức mô-đun tương thích Gridfinity

Tôi thích thiết kế Ngăn kéo Modular của Andre Campos, nhưng muốn sử dụng hệ thống Gridfinity của Zack Freedman, vì vậy tôi đã kết hợp chúng lại với nhau. Gridfinity là một tiêu chuẩn lưu trữ các bộ phận/công cụ đã trở nên khá phổ biến. Có rất nhiều mẫu đã được công bố, nhưng đây là một vài ví dụ: https://www.f3d.vn/3d-model/157856-hop-rong-gridfinity <> Các bộ kết nối giờ đây có một phần “nắp” mà vừa khít hơn để ngăn chúng trượt ra ngoài mà không làm hỏng vỏ khi lắp đặt và tháo gỡ. Bên cạnh có cạnh vát của nắp hướng vào trong để dễ lắp đặt hơn. Đã thêm 3 cách để thêm lưới vào trên ngăn kéo: 1. Kết nối giữ lưới - Đã chỉnh sửa các bộ kết nối để giữ lưới tiêu chuẩn. Phía trước và phía sau nên vừa khít mà không cần khoảng cách. Tôi đã bao gồm các khoảng cách cho 1 (2 lưới), 2 (5 lưới), 3 (7 lưới), 4 (10 lưới), hoặc 5 (13 lưới) bộ vỏ rộng. In 2 cái, một cái ở mỗi bên. Nếu bạn cần lớn hơn, bạn sẽ phải tự tạo ra vì chúng sẽ khác nhau. Số lượng lưới phía trước-sau khớp với ngăn kéo. 2. Lưới chèn - Vỏ có một lưới tích hợp và bề mặt được đùn để khớp với phần trên của lưới. Sử dụng các bộ kết nối đã chỉnh sửa được bao gồm để giữ một hồ sơ phẳng. Cần có các giá đỡ ở phía lưới. 3. Lưới nâng cao - Vỏ có lưới tích hợp. Các thùng có thể vượt ra ngoài các cạnh. Cần có các giá đỡ ở phía lưới. Các ngăn kéo, như hiện tại, hỗ trợ chiều cao tối đa là 6.5u. Tôi muốn thêm 0.5 phòng trường hợp các bộ phận nhô ra. Tôi đã cắt ngăn kéo gốc và thêm đế đèn của RIP_Plo-Koon vào đó. Sau đó, tôi đã thay đổi kích thước vỏ và các bộ kết nối để khớp (sử dụng cùng một dung sai). Tôi cũng đã thêm các phiên bản có lỗ cắt hình lục giác để tiết kiệm một số filament (khoảng 25% ít hơn cho phiên bản trên và dưới) mặc dù chúng mất một chút thời gian hơn. Tôi đã kéo dài các bộ kết nối một chút, nhưng giờ bạn sẽ cần 3 cái ở mỗi góc do chiều dài tăng lên. Hướng dẫn in giống như tệp gốc. Thật không may, vì vỏ đã được chỉnh sửa, nên những ngăn kéo này không hoàn toàn tương thích với ngăn kéo gốc. Chúng vẫn có thể được gắn lại vì mặt cắt kết nối không thay đổi, nhưng tất cả các trục khác đã bị thay đổi. Các tệp bước được bao gồm để dễ dàng tùy chỉnh. Ngăn kéo không lưới được thêm theo yêu cầu. Chỉnh sửa 3/3/23 - Kéo dài các bộ kết nối đến 71.6mm để loại bỏ khoảng trống. Chỉnh sửa 11/17/24 - Thêm bộ kết nối 3 chiều. Chỉnh sửa 12/20/24 - Thêm nắp chặt hơn cho các bộ kết nối để giúp ngăn chặn các vỏ trượt ra ngoài. Cũng đã thêm các bộ kết nối retro-fit. Chỉ cần thay thế 1 mảnh kết nối bằng cái đó và nắp. Chỉnh sửa 1/11/25 - Thêm các cách vào lưới ở phía trên của các ngăn kéo.
