Ngăn kéo Modular Gridfinity – Tay cầm rời & Cải tiến độ khớp

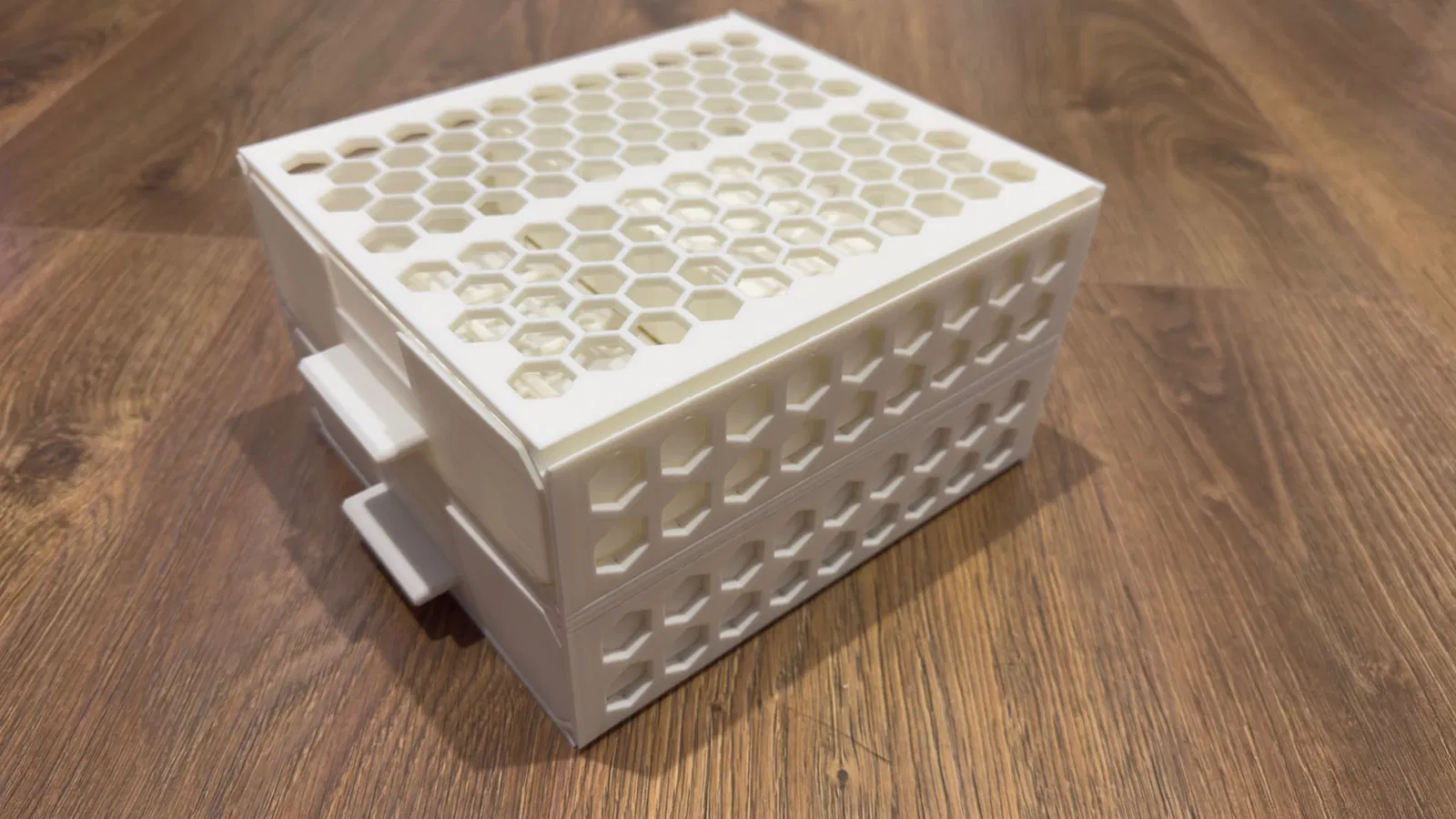

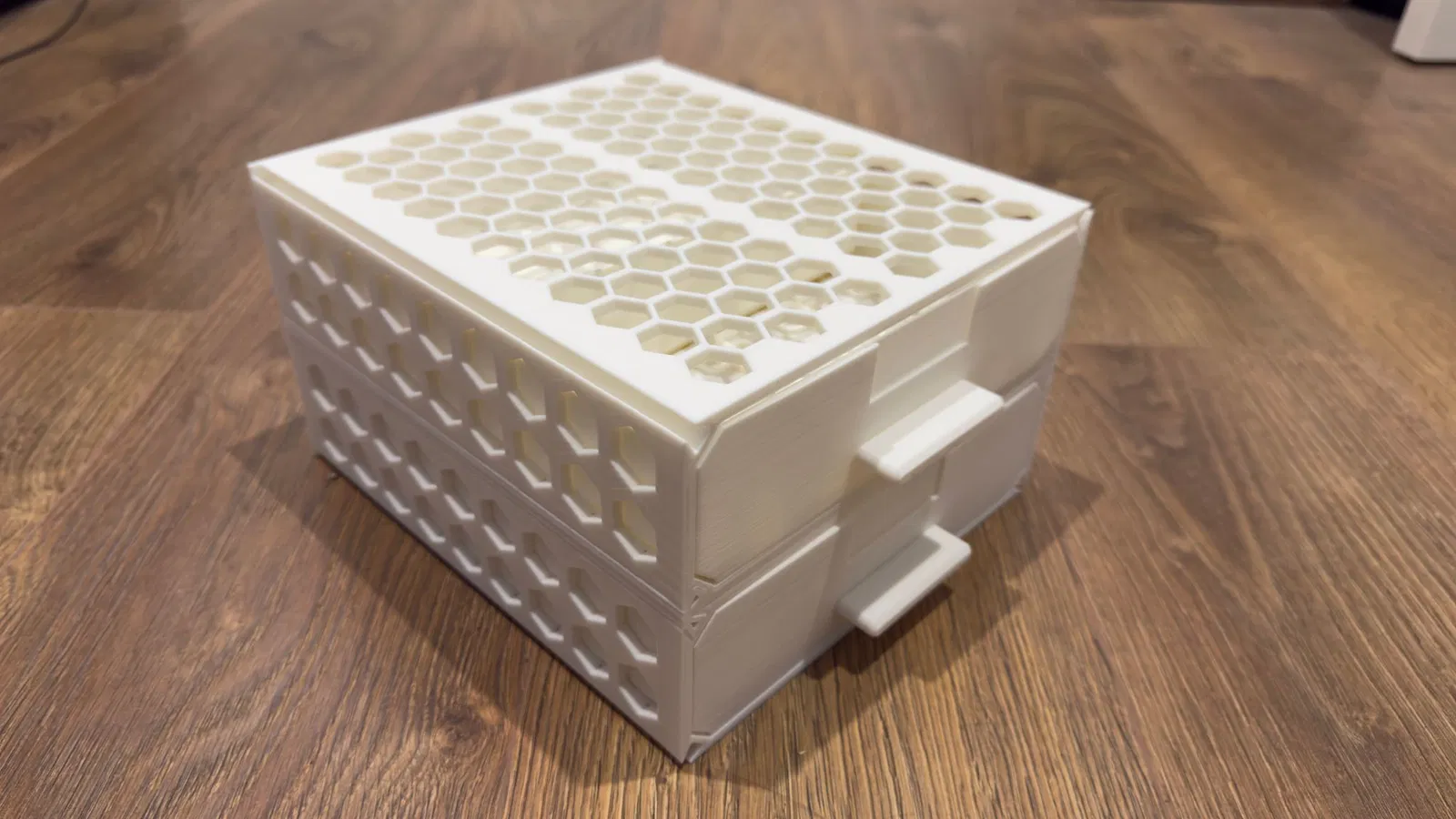

Mẫu ngăn kéo đã được thiết kế lại với phần tay cầm in rời và hệ thống khớp nối tùy chỉnh. Các mối nối được điều chỉnh giảm 1mm giúp lắp ráp dễ dàng và vừa khít hơn, đồng thời vẫn tương thích hoàn toàn với hệ thống Gridfinity gốc.
Mô tả

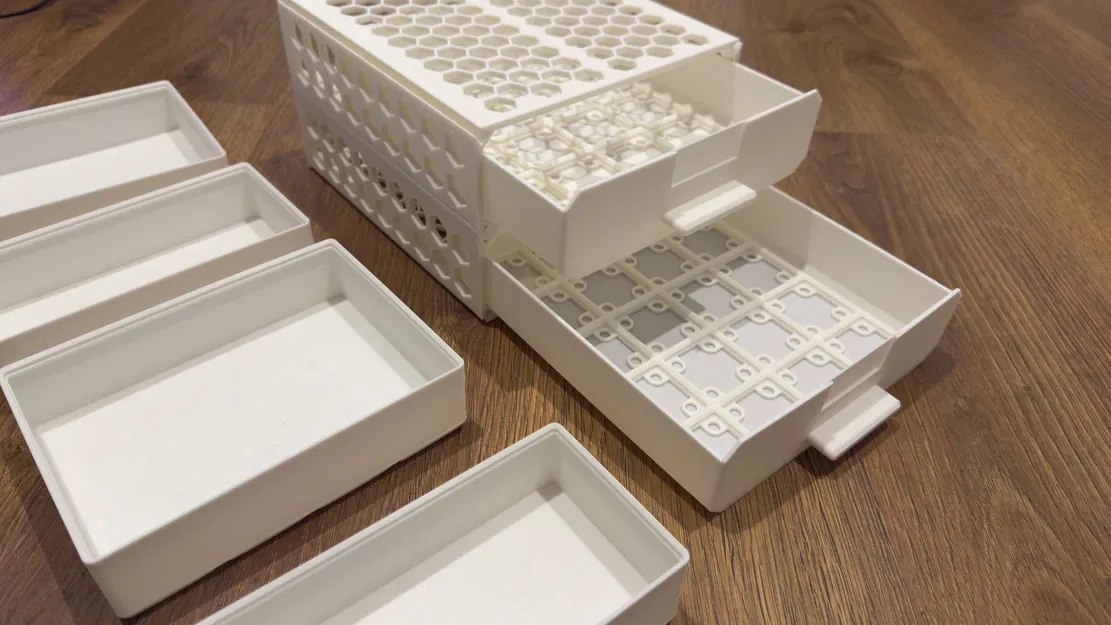

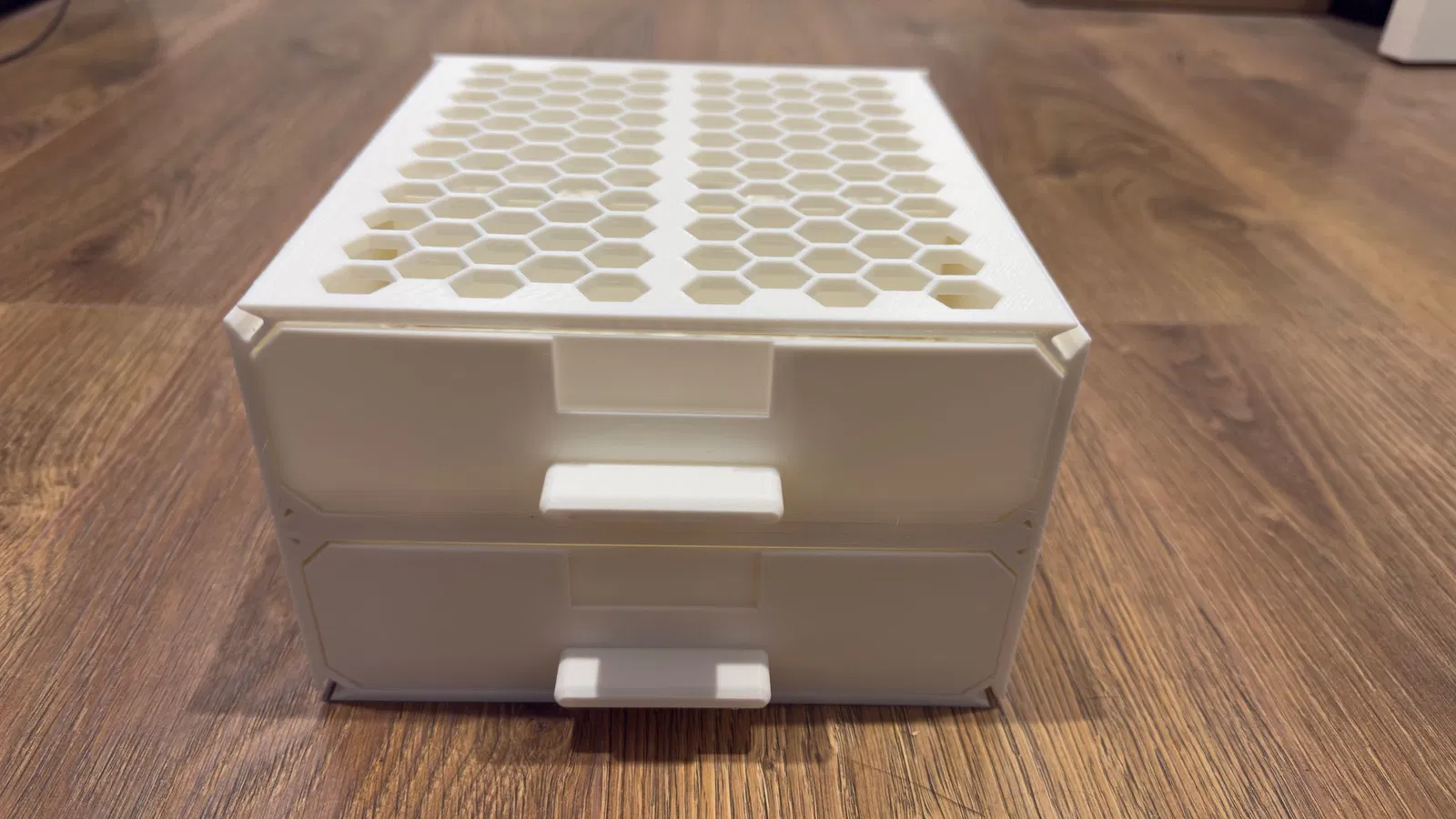

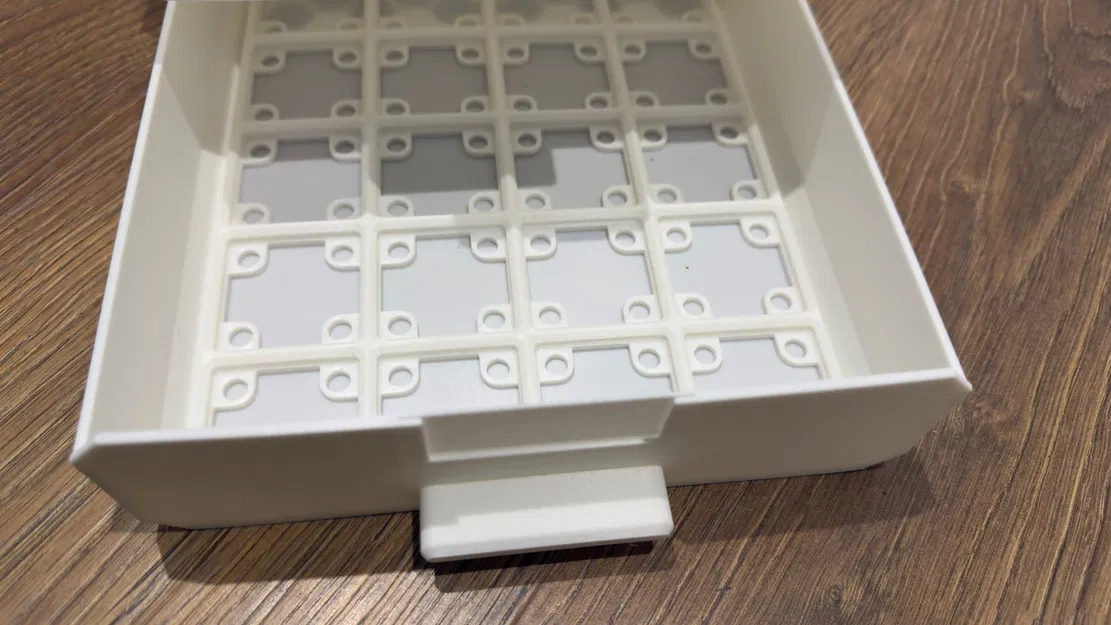

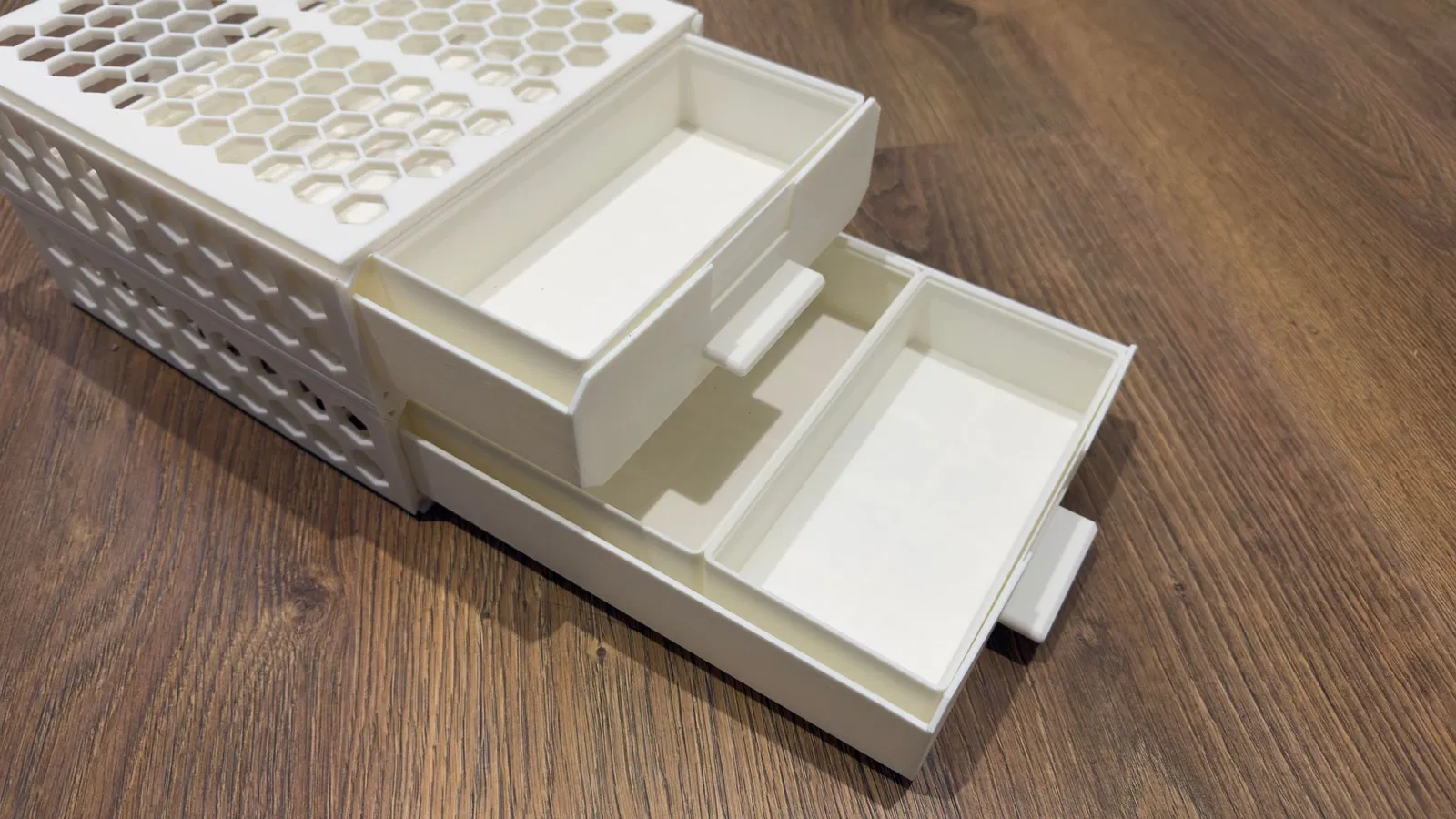

Mẫu thiết kế ban đầu vốn đã rất tuyệt, nhưng mình muốn cải tiến hệ thống ngăn kéo hơn nữa. Mình đã thiết kế lại các ngăn kéo để phần tay cầm có thể in rời, đồng thời bổ sung thêm hệ thống khớp nối tùy chỉnh giúp việc lắp ráp dễ dàng hơn (khuyên dùng thêm keo dán để chắc chắn hơn). Ngoài ra, mình đã giảm độ dày các khớp nối đi 1mm để đảm bảo khớp vừa khít hơn với các thanh nối.
Những thay đổi này giúp tăng tính linh hoạt và tiện dụng khi lắp ráp mà vẫn giữ được khả năng tương thích hoàn toàn với thiết kế gốc.
Mình đã in các bộ phận bằng nhựa eSun modified PLA với thiết lập 0.25 Fast trên máy Prusa MK4S. Đối với các nắp đậy khớp nối, mình dùng nhựa FLEX (TPU V2) để lắp vừa vặn và dễ dàng hơn, mỗi thanh ray mình gắn một nắp ở phía trước và một nắp ở phía sau.
Hãy cho mình biết nếu bạn cần cải tiến gì thêm nhé! 🚀
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
