Đây là một chiếc tủ rack mini dành cho home lab, được thiết kế cho các doanh nghiệp nhỏ hoặc nhu cầu cá nhân không cần quá nhiều thiết bị mạng.

Các tính năng:

  1. Có sẵn khay quản lý dây cáp, giúp giấu đi đống dây nhợ lằng nhằng.
  2. Vỏ bằng mica (acrylic) giúp hạn chế bụi bẩn bám vào thiết bị.
  3. Hỗ trợ lắp quạt 120mm để đảm bảo luồng không khí lưu thông tốt.
  4. Có khe đi dây bên trong vỏ máy giúp bạn luồn dây cáp dễ dàng.

Dự định trong tương lai:

  1. Thiết kế lại phần vỏ hai bên để tháo lắp nhanh bằng nam châm và bản lề cửa.

Nếu bạn thấy khung chưa đủ cứng cáp thì có thể do bạn lắp sai cách. Bạn cần lắp các tấm mica vào để tăng độ cứng cho khung. Hãy siết chặt các bu-lông, nhớ dùng thêm vòng đệm (washer) và vòng đệm vênh (spring lock washer). Nếu vẫn chưa yên tâm, bạn có thể gia cố thêm bằng thanh nhôm định hình.

Tôi đã tự tay lắp và kiểm tra thực tế, nó hoàn toàn chịu được tải của 2 chiếc switch TP-Link SG108 mà không gặp vấn đề gì.

Cấu hình hiện tại của tôi gồm: một switch quản lý TP-Link SG108E, một switch thường TP-Link SG108G, một nguồn 12V và một nguồn 5V. Router chính của tôi là chiếc TV Box X96 Max Plus chạy OpenWrt. Trong tương lai, tôi dự định thêm vài chiếc TV Box khác để làm các mini server nhỏ.

Tôi đã chuẩn bị sẵn nền tảng, nếu bạn muốn build và cần hỗ trợ lắp thiết bị, tôi có kèm theo một tấm plate 1U trống để bạn tùy ý chỉnh sửa.

Nếu bạn không thích dùng vỏ bọc, hãy dùng khung đỡ mặt trước/sau và 2 tấm panel 1U trống ở mặt sau. Nếu bạn dùng vỏ bọc thì không cần lắp khung đỡ mặt trước/sau nữa.

Sử dụng ốc M6x10 kèm đai ốc để ghép khung, còn đối với các tấm panel mặt trước thì dùng ốc M3 và đai ốc cage nut M3. Vì số lượng ốc vít khá nhiều nên các bạn chịu khó tự tính toán số lượng cần mua nhé.

Tôi in toàn bộ linh kiện kể cả thanh rail rack vì mua ngoài khá đắt, bạn có thể mua sẵn thanh rail nếu có điều kiện, nhưng có lẽ sẽ cần tùy chỉnh lại thiết kế để khớp lỗ bắt ốc.

Nguồn điện:

Tôi dùng một bộ nguồn 12V và một bộ nguồn 5V gắn lên thanh DIN rail. Do hầu hết thiết bị của tôi là 5V như các switch TP-Link và X96 Max Plus, tôi sử dụng jack DC 5.5mm và 3.5mm loại gắn panel trên tấm 1U, còn dây jumper thì dùng cáp đực-đực.

Thiết lập khuyến nghị:

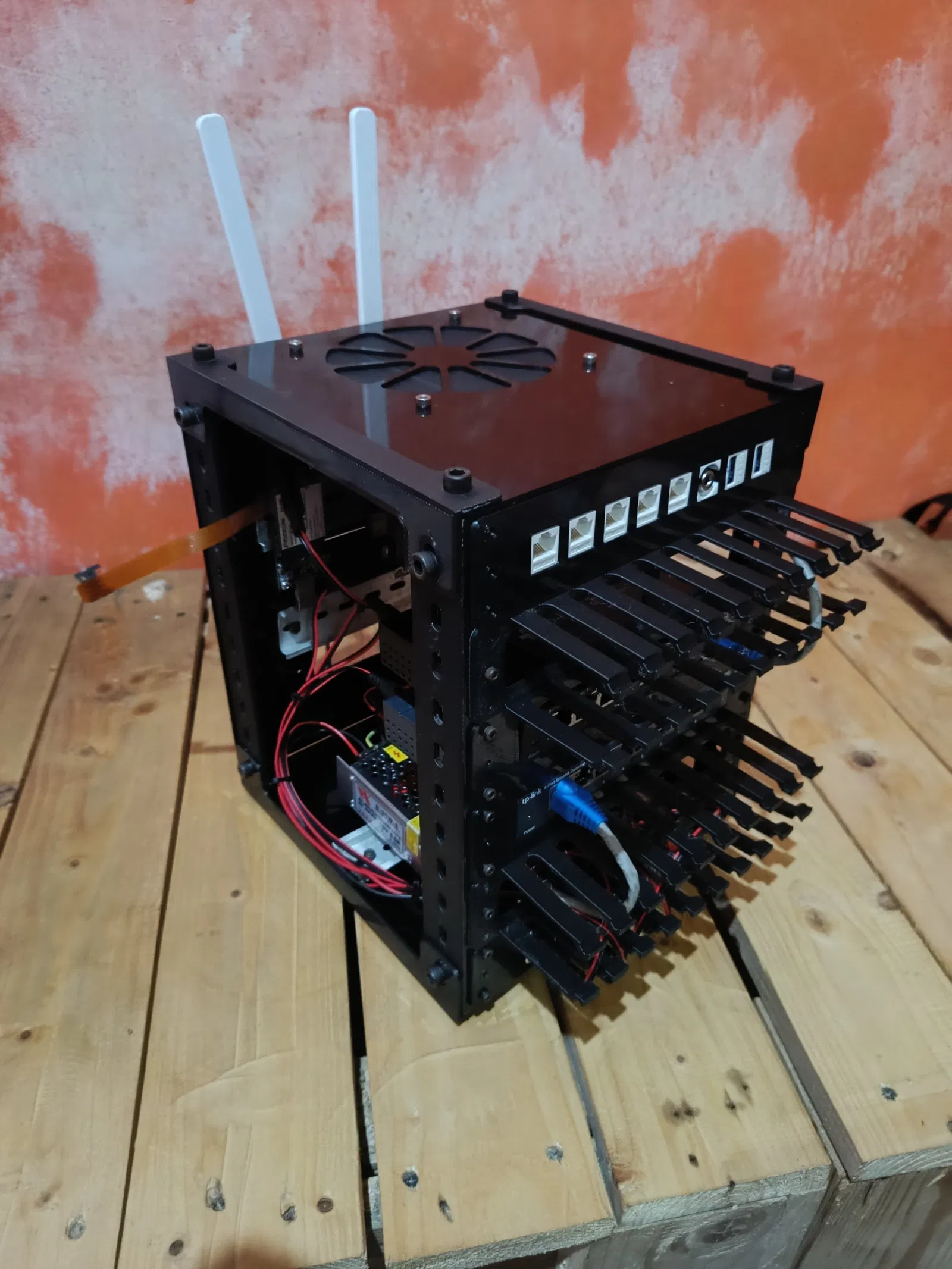

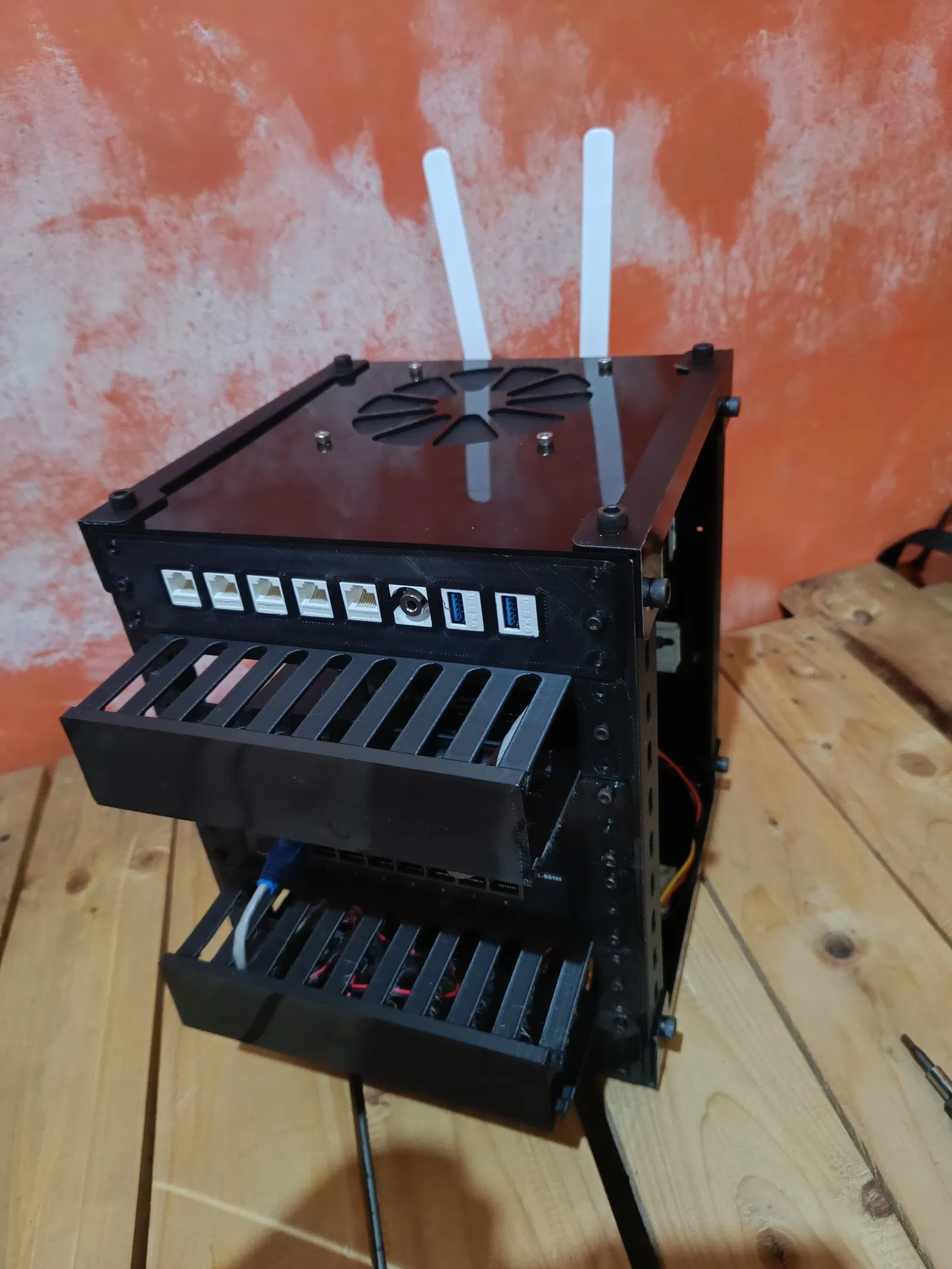

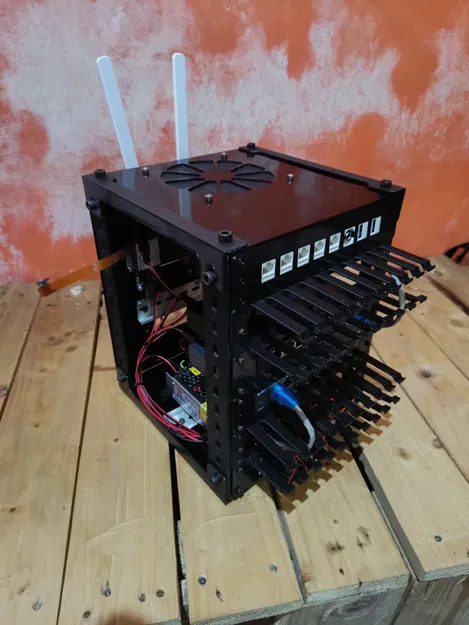

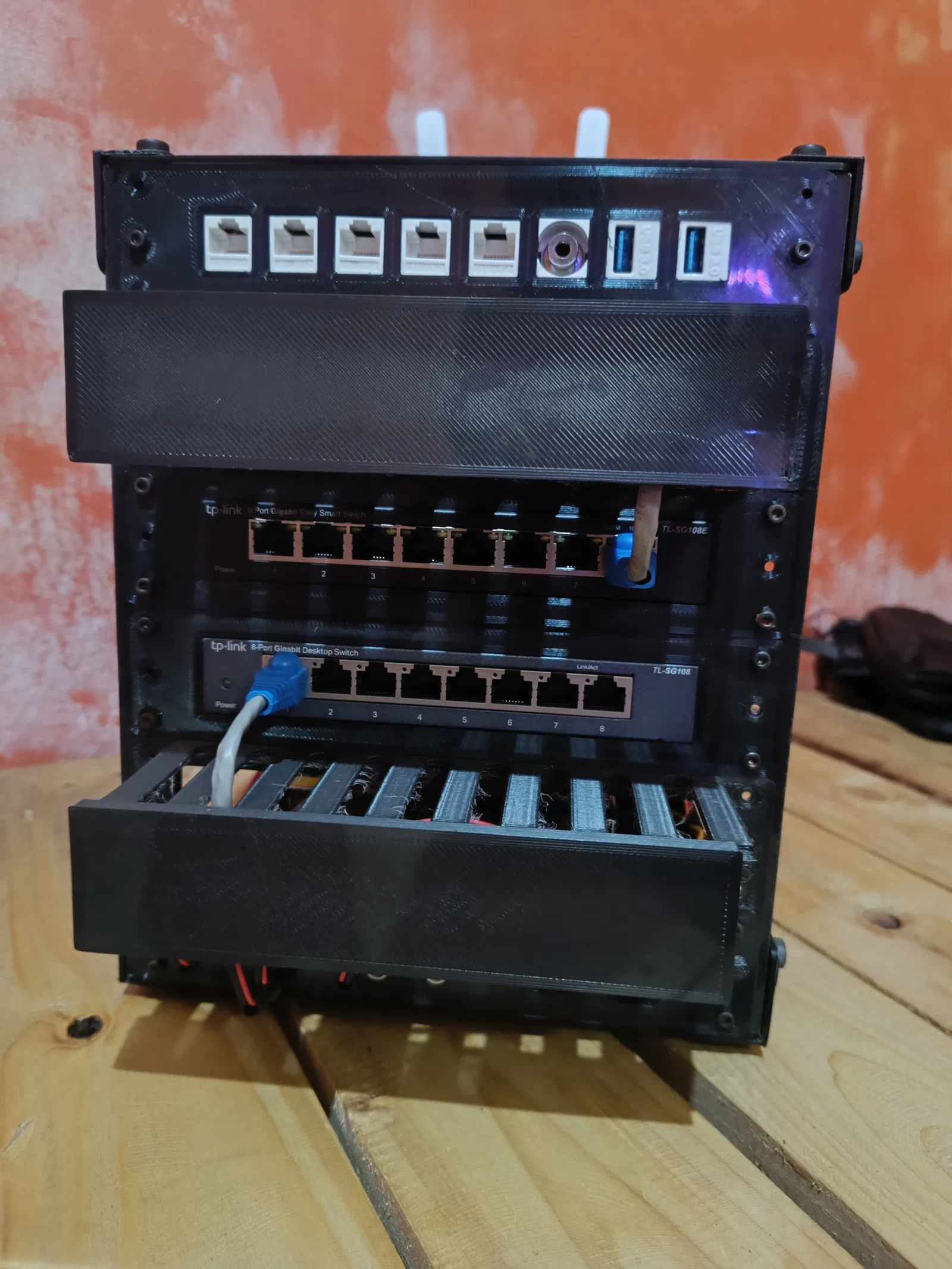

Sử dụng thanh DIN rail ở đáy và mặt sau của vỏ để gắn các thiết bị khác như hình dưới:
