Giá đỡ mạng 19cm cho thiết bị gia đình và văn phòng

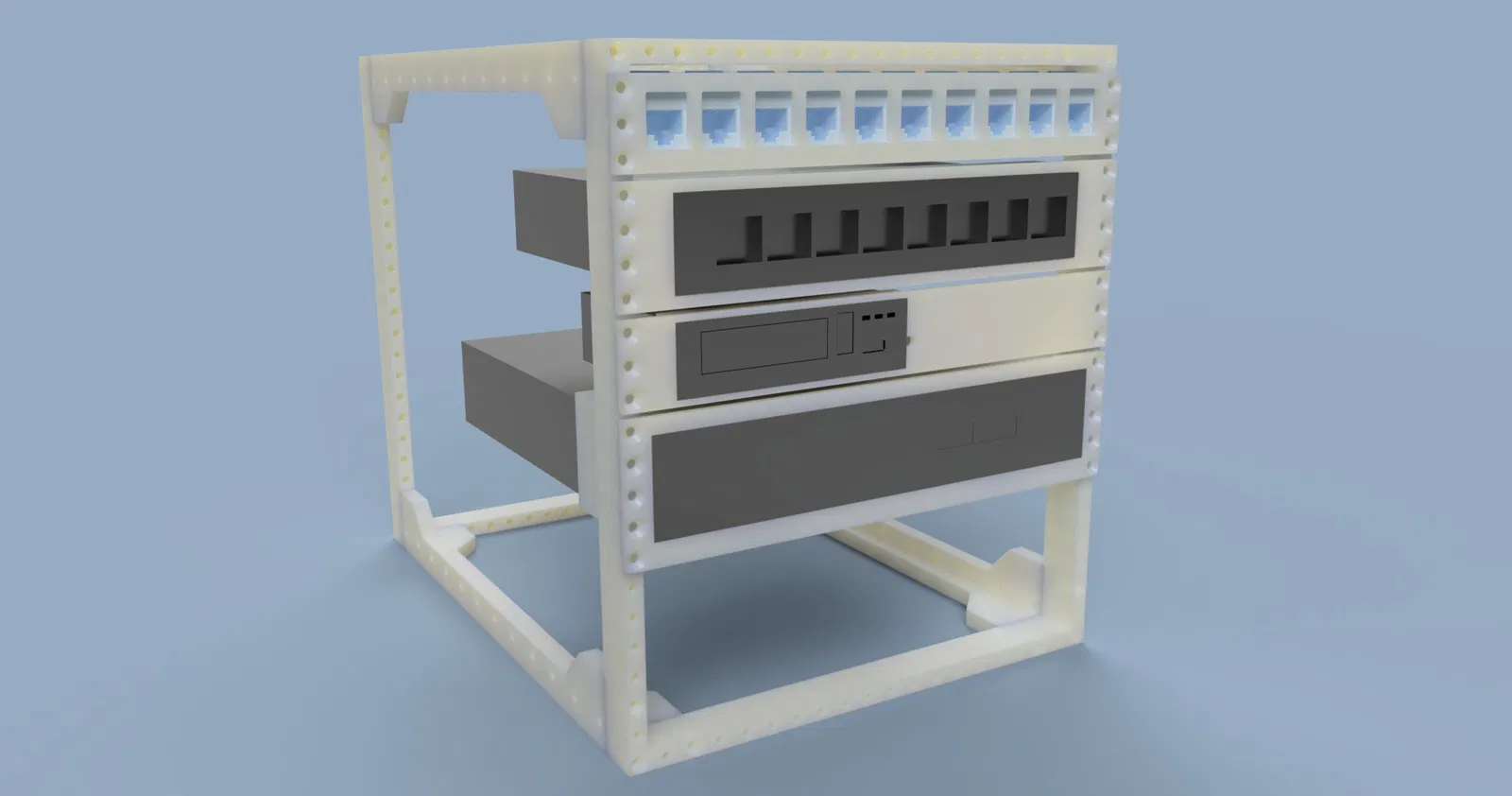

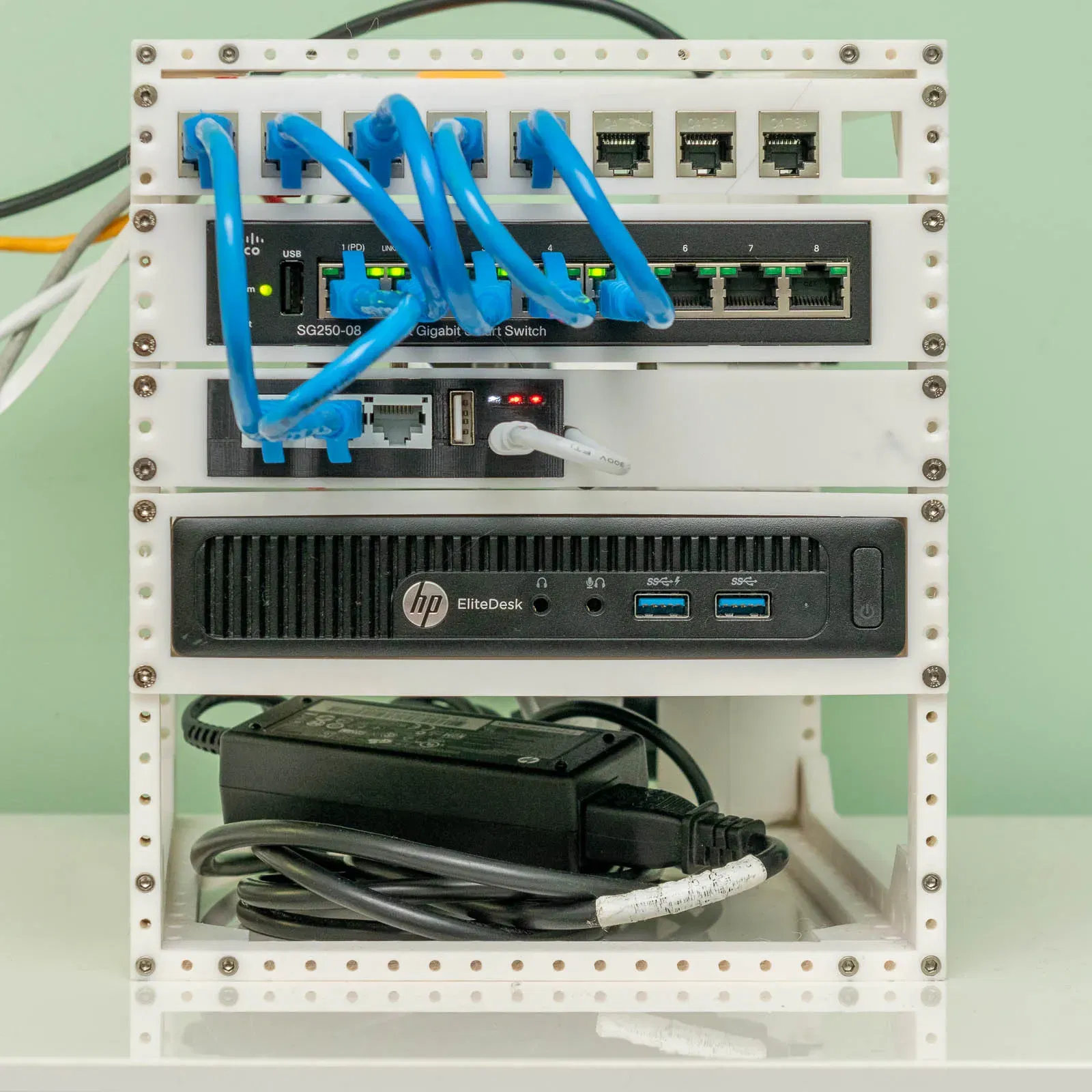

Tôi muốn tổ chức một đống thiết bị mạng tại nhà nhỏ của chúng tôi, vì vậy tôi đã thiết kế giá đỡ in 3D này. Từ trên xuống dưới, nó chứa:

• Bảng nối thông qua với các khe cho 9 jack keystone

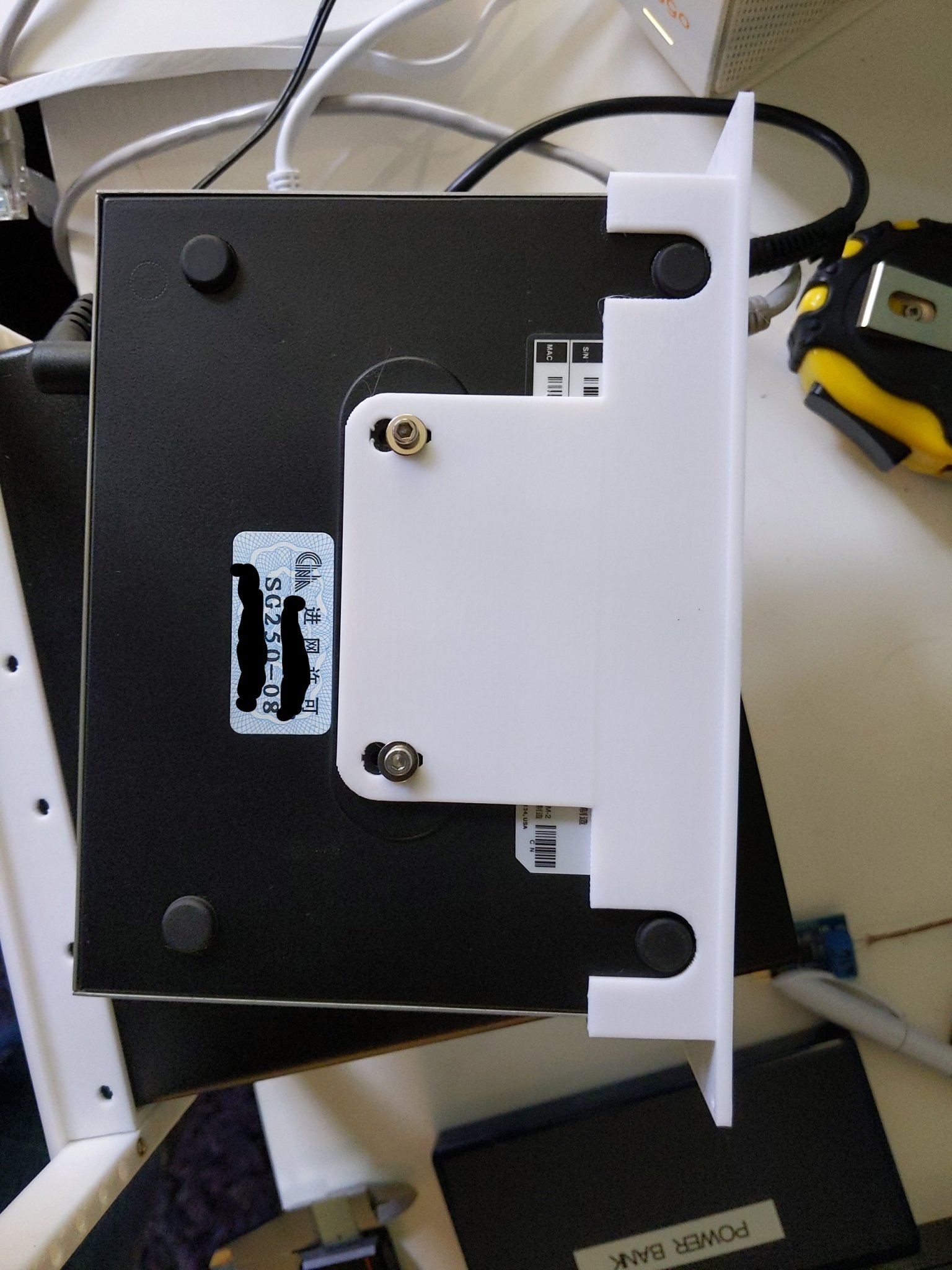

• Bộ chuyển mạch quản lý Cisco SG250-08 L3

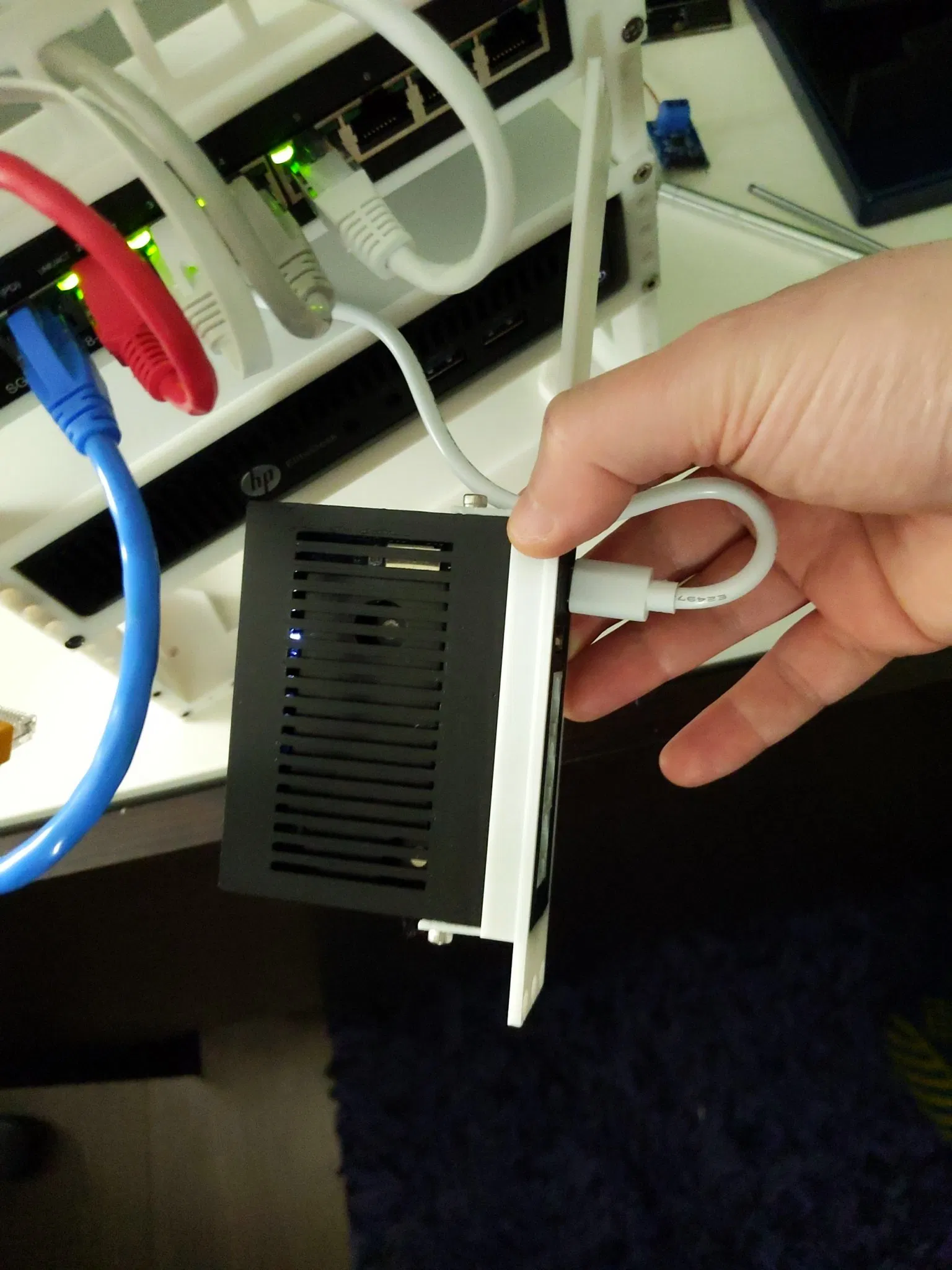

• Bộ định tuyến GL-iNet GL-MV1000 chạy OpenWRT, trong một vỏ tùy chỉnh (cũng được bao gồm)

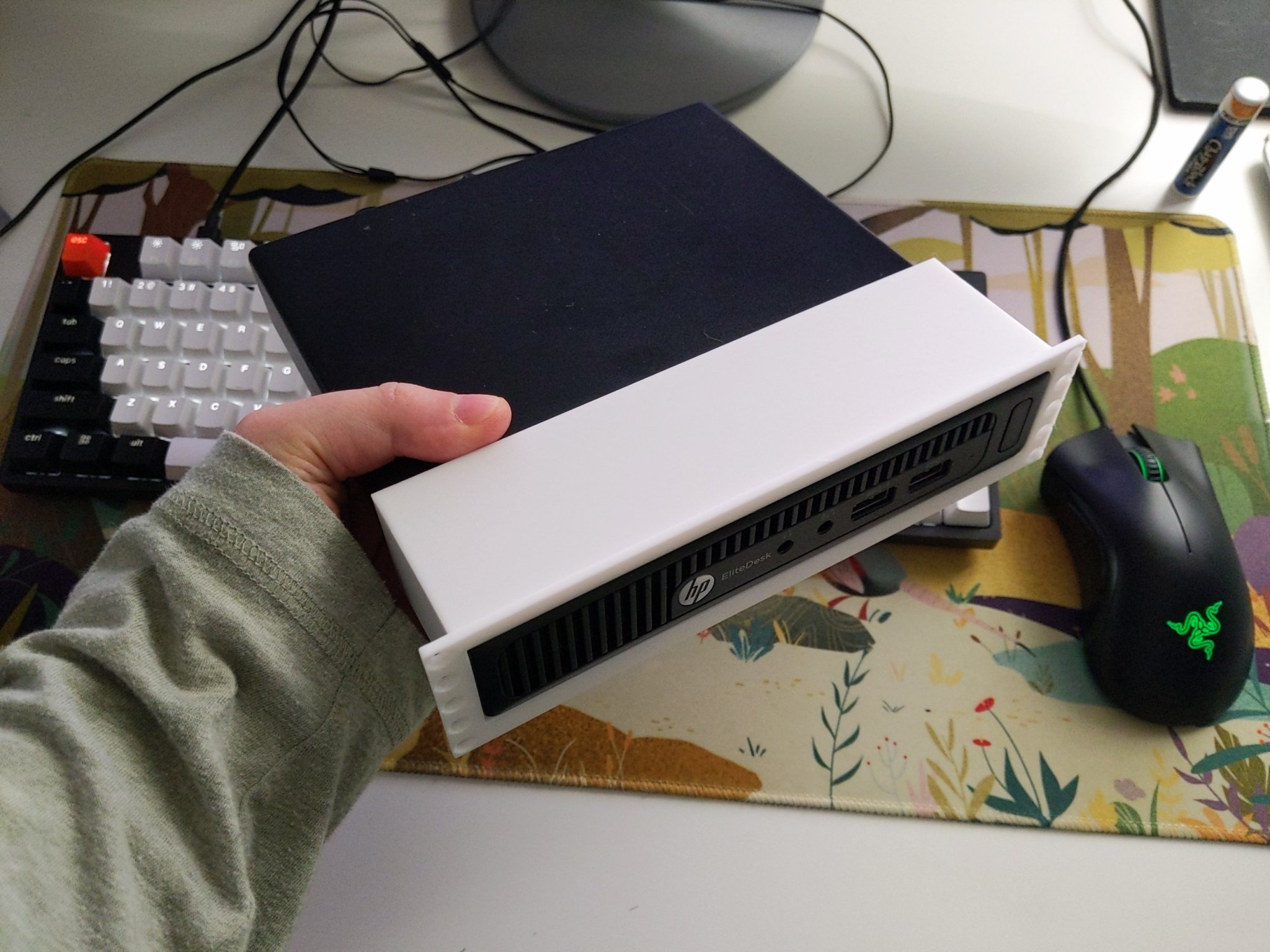

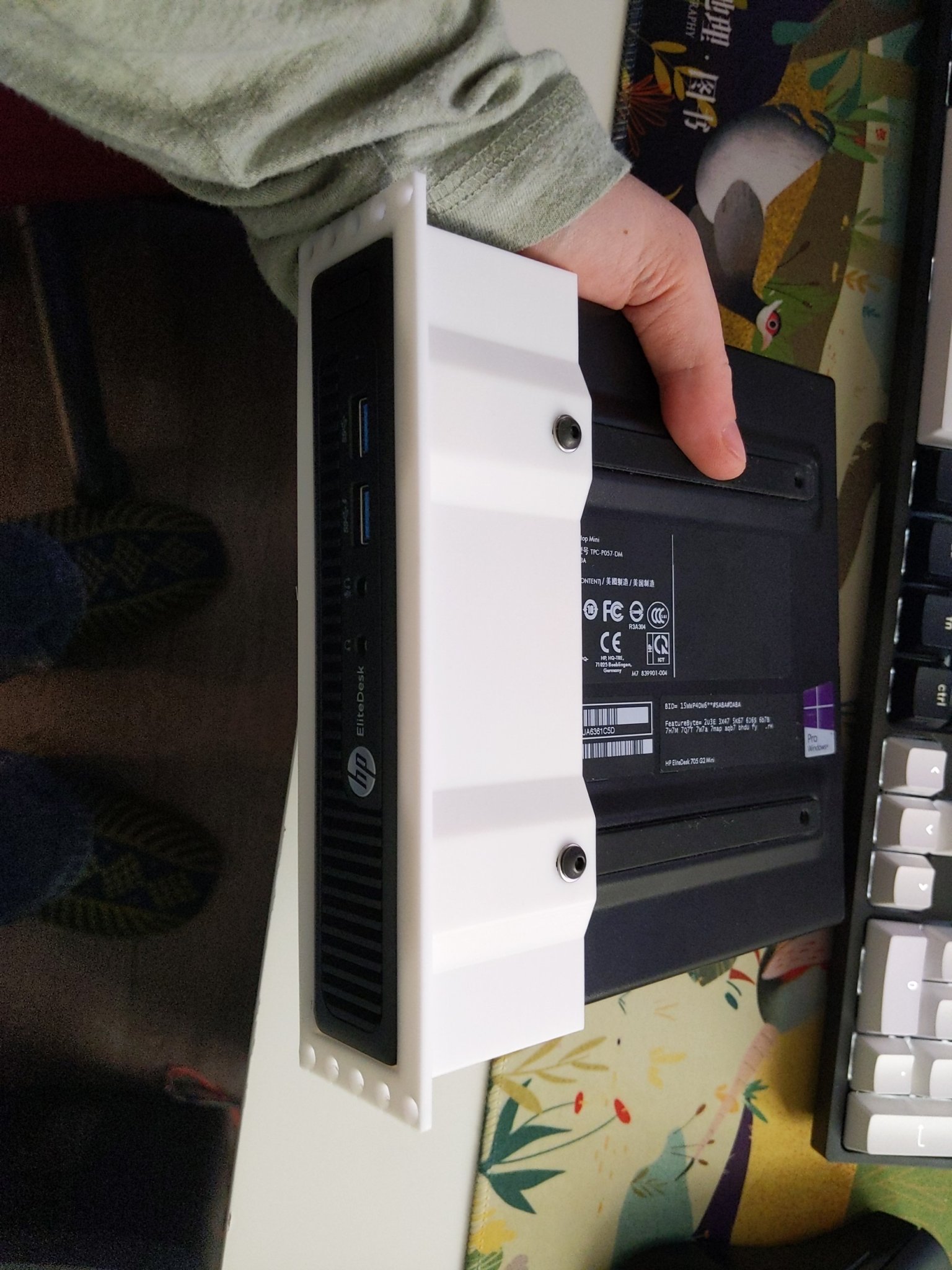

• Máy tính mini HP EliteDesk 705 G2

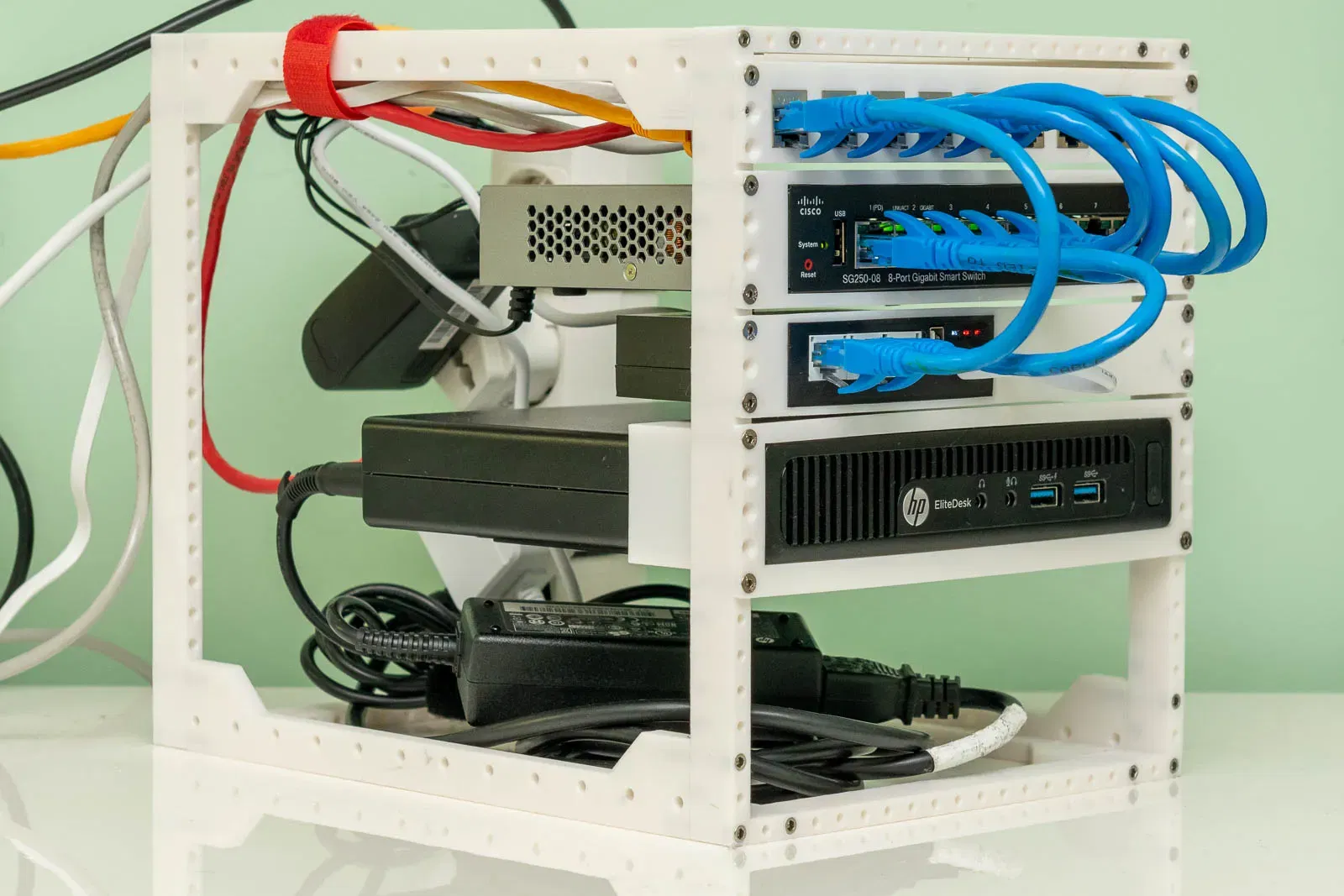

Có không gian trong khung cho một hoặc hai thiết bị nữa, và tôi đã buộc một dải nguồn ở phía sau để tất cả dây điện được chứa bên trong khung.

Tất cả các bộ phận được thiết kế để vừa với máy in Prusa MK3S+, bằng PLA.

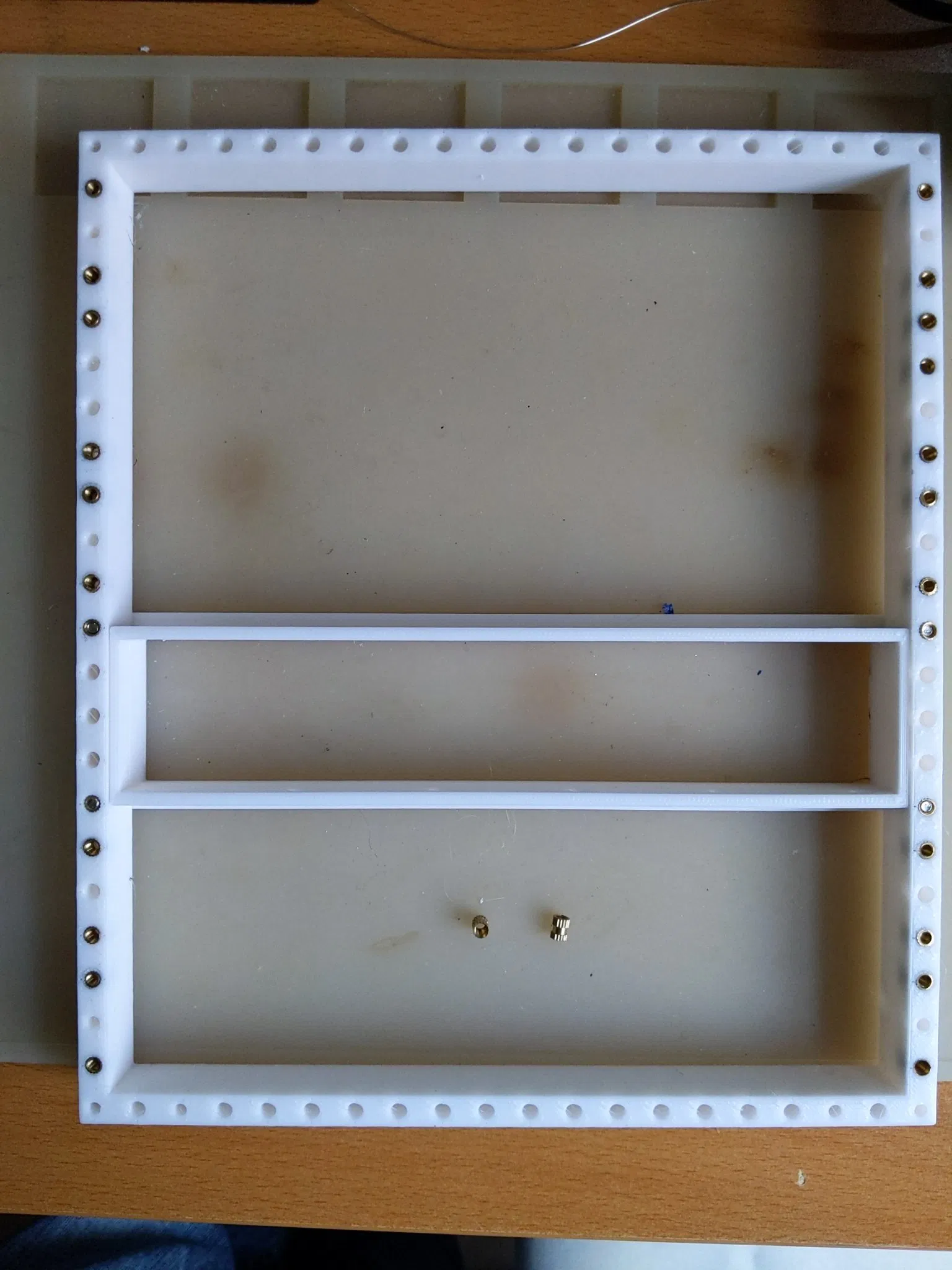

Phần cứng cần thiết cho khung:

• 24 cái ốc vít đầu lục giác M3, chiều dài 24mm, hoàn toàn có ren
• 24 cái đai ốc chèn nóng M3 4x10mm

và cho mỗi tấm gắn:

• 4 cái ốc vít đầu lục giác M3 chìm, chiều dài 20mm
• 4 cái đai ốc chèn nóng M3 4x6mm
