Bánh răng điều chỉnh độ cao Hadley Neumo

Remix từ Hadley Neumo Telescope - Thiết kế nâng cấp tối ưu Tác giả Neumo

Tác giả Juw_247197

Lượt tải
3
Lượt thích
2
Lượt coi
114

File 4 16,8 MB

  • Part_Studio_1_-_Spur_gear_17_teeth_1773541614.stlSTL · 6,2 MB
  • Part_Studio_1_-_Spur_gear_160_teeth_1773541615.stlSTL · 2,1 MB
  • all_parts_1773541616.stepSTEP · 8,4 MB
  • Thinner_Insert_Block_1773541617.stlSTL · 109,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#250820
Danh mục
Giáo Dục
Ngày đăng

Mô tả

Mình muốn tìm cách điều chỉnh độ cao của kính thiên văn thuận tiện hơn mà không phải in lại các chi tiết lớn, nên mình đã thiết kế bộ bánh răng này.

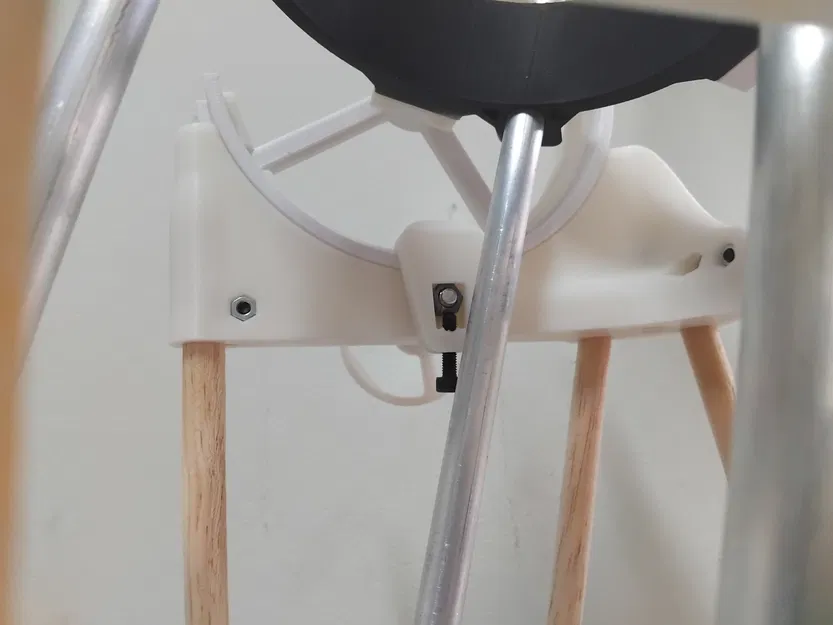

Có lẽ do mình in bị lỗi ở đâu đó, nhưng để lắp được phần mount chắc chắn (sturdy mount) với các rocker Neumo zin, mình đã phải làm mỏng các chi tiết lắp rocker. Nếu chiếc Neumo của các bạn cũng bị quá dày và không khớp với sturdy mount, hãy in thêm hai mảnh "Thinner Insert Block" nhé.

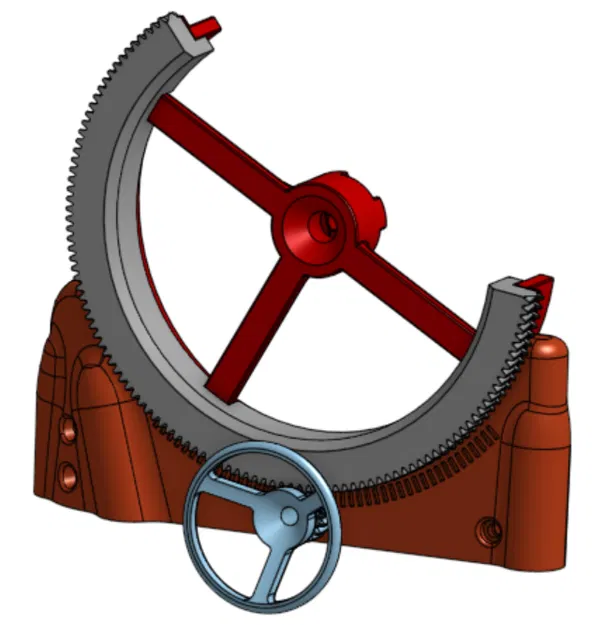

Bánh răng lớn có thể dùng được cho cả loại rocker 3 chấu và 2 chấu. Vì nó khá khít nên các bạn có thể cần chà nhám nhẹ các chấu một chút. Bánh răng nhỏ có tay cầm để quay bằng tay và cần một ốc M6 làm trục, mình đang dùng ốc chìm M6x40.

Mình khuyên các bạn nên in thêm kẹp nhỏ, nó cần một ốc M5 và một ốc cấy nhiệt (heated insert). Kẹp này sẽ gắn ở mặt trong của rocker, giúp kính thiên văn chắc chắn hơn, không tự ý di chuyển.

Sắp tới mình có thể sẽ làm lại bộ này bằng cơ cấu trục vít (worm gear) thay vì bánh răng xoắn kép. Vì trục vít rất khó bị trượt ngược, kính thiên văn sẽ đứng yên tại vị trí bạn đặt mà không cần thêm kẹp hay tạ cân bằng, đồng thời vẫn điều chỉnh độ cao bằng bánh răng rất mượt mà.
