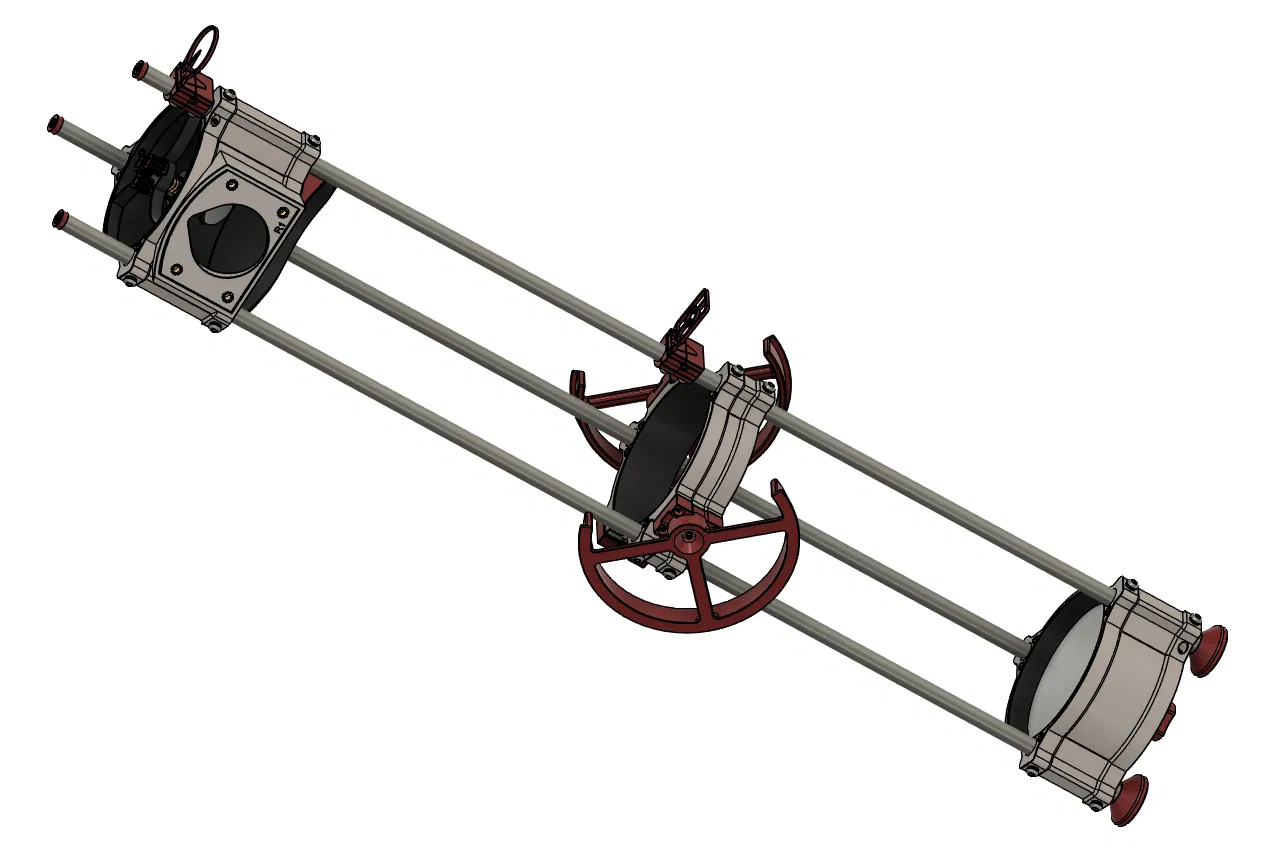

Hadley Neumo Telescope - Thiết kế nâng cấp tối ưu

Mình rất thích ý tưởng từ chiếc kính thiên văn Hadley của Maff, nhưng thiết kế của nó trông hơi cồng kềnh. Mình đã bắt đầu làm lại từ đầu và thiết kế lại toàn bộ các bộ phận để sử dụng ốc vít hệ mét, ốc cấy (threaded inserts) và ngôn ngữ thiết kế gọn gàng, đồng bộ hơn. Bạn hãy đọc qua dự án Hadley gốc trước khi bắt tay vào làm cái này nhé. Tất cả các cảnh báo và lời khuyên ở đó cũng áp dụng cho dự án này.

** Nếu bạn mới bắt đầu lắp ráp, mình thực sự khuyên dùng cho phần thân chính.

Có gì khác biệt so với bản Hadley gốc?

• Ngôn ngữ thiết kế gọn gàng và thống nhất hơn (theo cảm nhận của mình).
• Sử dụng toàn bộ phần cứng hệ mét.
• Sử dụng các loại ốc vít và lò xo có kích thước tiêu chuẩn.
• Sử dụng ốc cấy (threaded inserts) thay vì khe lắp đai ốc.
• Danh sách vật liệu (BOM) đơn giản hóa: chỉ gồm năm loại ốc, một loại lò xo và hai loại ốc cấy.
• Có sẵn các khuôn mẫu và giao diện xác định giúp bạn dễ dàng phát triển thêm phụ kiện và các bộ phận tùy chỉnh.
• Phần chân đế (rocker) và ngắm bắn dễ dàng tháo rời, giúp việc mang vác hoặc cất giữ kính thiên văn rất thuận tiện.

Những gì không thay đổi?

• Ý tưởng cốt lõi của Hadley: một chiếc kính thiên văn chắc chắn mà bạn có thể tự tay làm bằng máy in 3D, phần cứng mua sẵn và một chút tinh thần DIY.
• Kích thước và khoảng cách ống (vẫn tương thích với tất cả các phụ kiện hiện có).

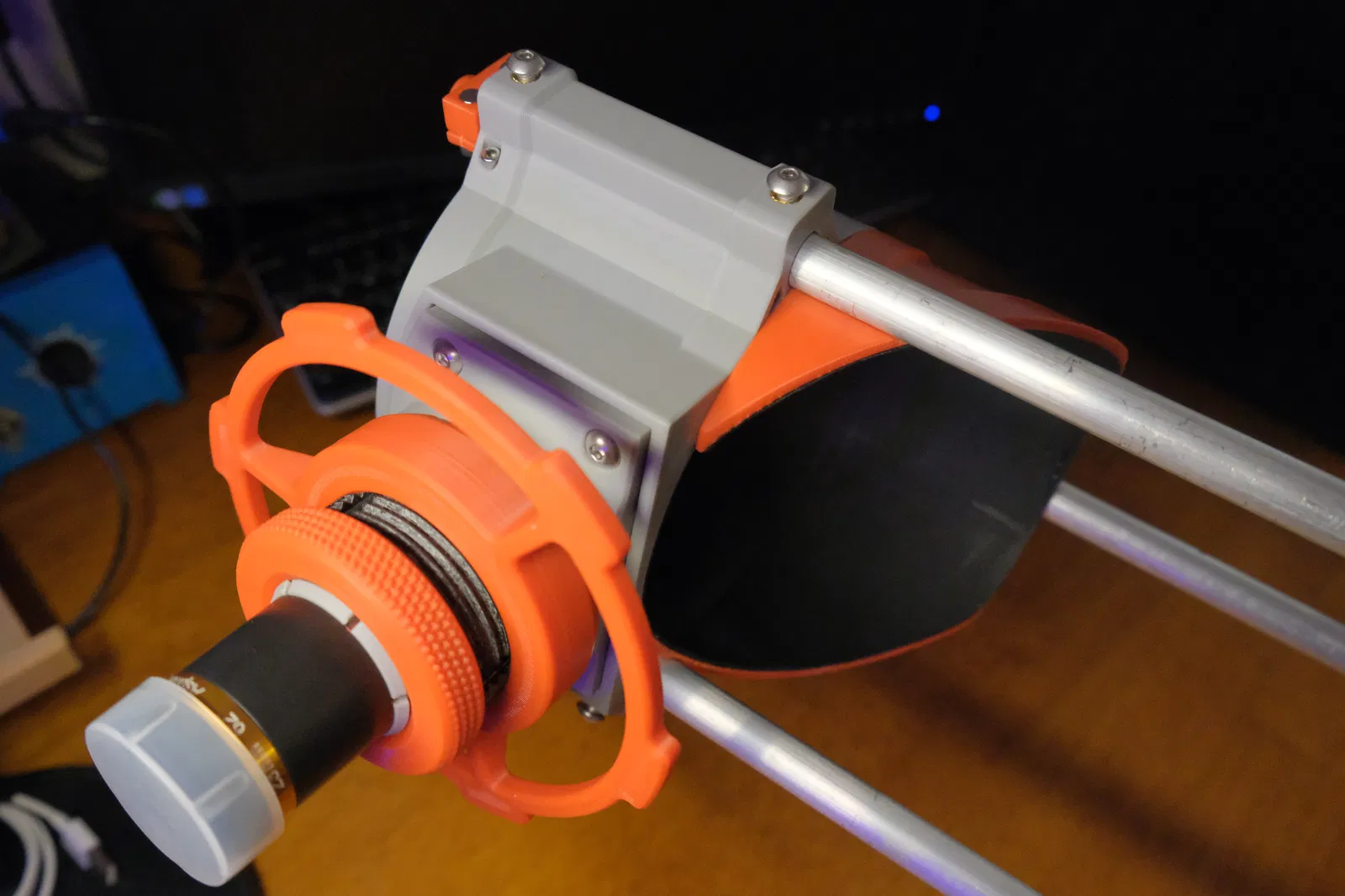

• Khoảng cách và kiểu lỗ gắn thiết bị lấy nét.
• Cấu trúc và khoảng cách chân đế giữ nguyên (tương thích với các loại chân đế hiện có).

Lưu ý khi in:

• Tất cả các file in đều được thiết kế và đặt hướng để in mà không cần support.
• Mỗi file có tiền tố chỉ định màu nhựa khuyến nghị. Kính thiên văn này được thiết kế với phối màu chính/phụ. Các file có ký hiệu “[a]” trong tên nên được in bằng màu phụ (của mình là màu đỏ), các file không có tiền tố nên in bằng màu chính (của mình là màu bạc). Một số bộ phận cần in màu đen để giảm phản xạ ánh sáng, các file này có ký hiệu “[b]”.
• Các file bao gồm một khối thử nghiệm (test block) chứa tất cả các kích thước quan trọng của kính. Bạn nên in cái này trước để kiểm tra cài đặt máy in, kích thước và độ khớp của phần cứng.

Danh sách vật liệu (BOM):

BOM cho dự án này có sẵn trong tài liệu hướng dẫn lắp ráp.

Các mô hình khác nên xem:

: Thêm nắp che bụi từ tính, ngàm gắn phụ kiện và ống ngắm từ tính. Mình khuyên dùng các bộ phận này.

Kết hợp phần thân chính và ống chống lóa thành một khối.

Các bộ phận để bao bọc một phần hoặc toàn bộ kính nhằm tránh rò rỉ ánh sáng.

Nhật ký thay đổi (Change Log):

• 27/1/2026 (Bản vá của Paul): Cân chỉnh khoảng cách mặt bích chân đế, thêm miếng đệm shim, sửa lỗi chính tả trong hướng dẫn.

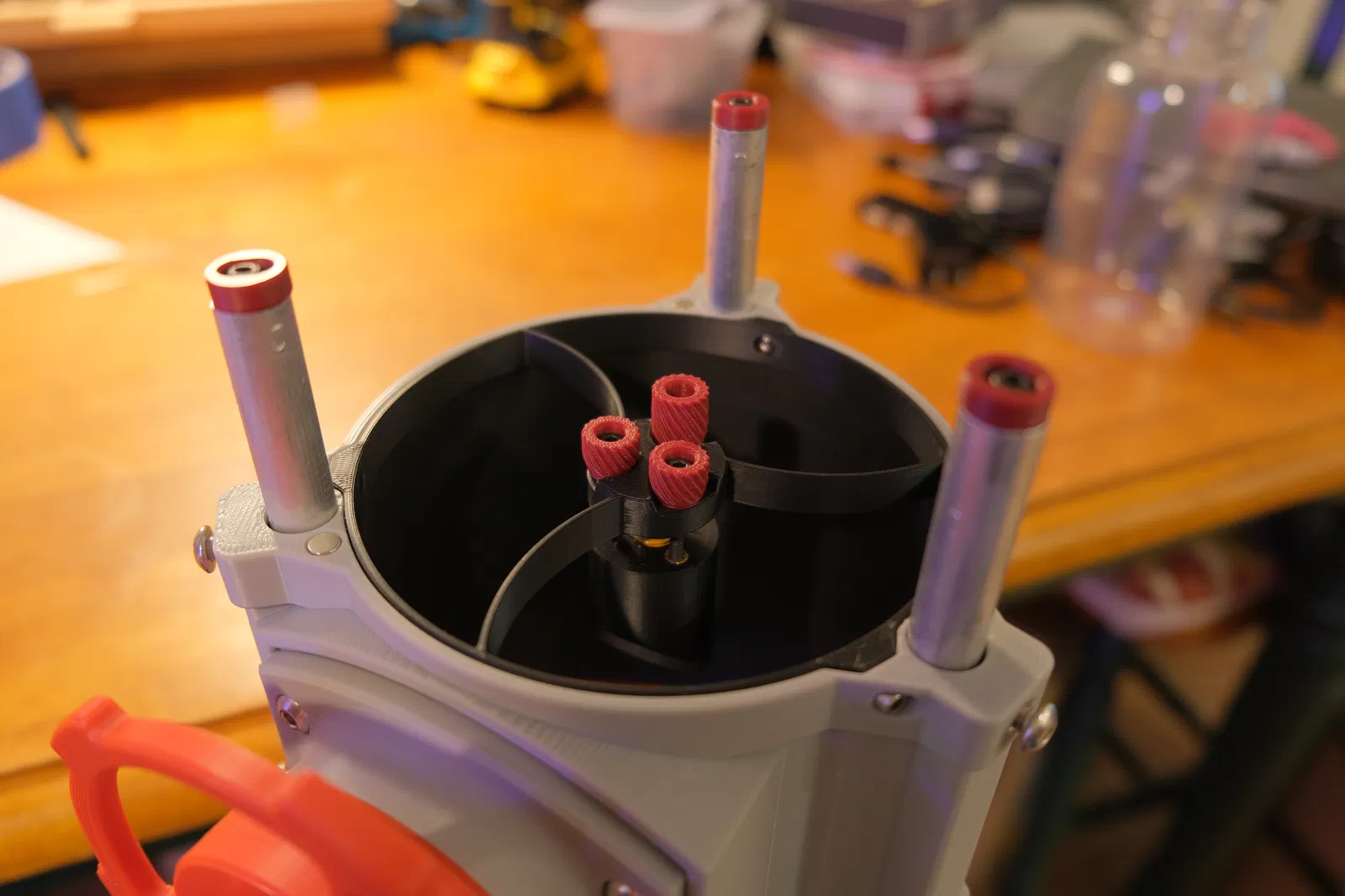

• 11/5/2025: Thêm khối kiểm tra (test block), cập nhật các phiên bản mới cho spider, rocker, núm vặn, và thêm vạch đo góc.
• 26/9/2024: Loại bỏ vát cạnh ở ống chống lóa để in dễ hơn.
• 23/4/2024 (Bản cập nhật từ tính): Thay đổi lớn cho các bộ phận thân từ tính, thêm nhiều lựa chọn núm vặn và file STEP cho phụ kiện.
• 21/12/2023: Cập nhật nhỏ hướng dẫn lắp ráp.

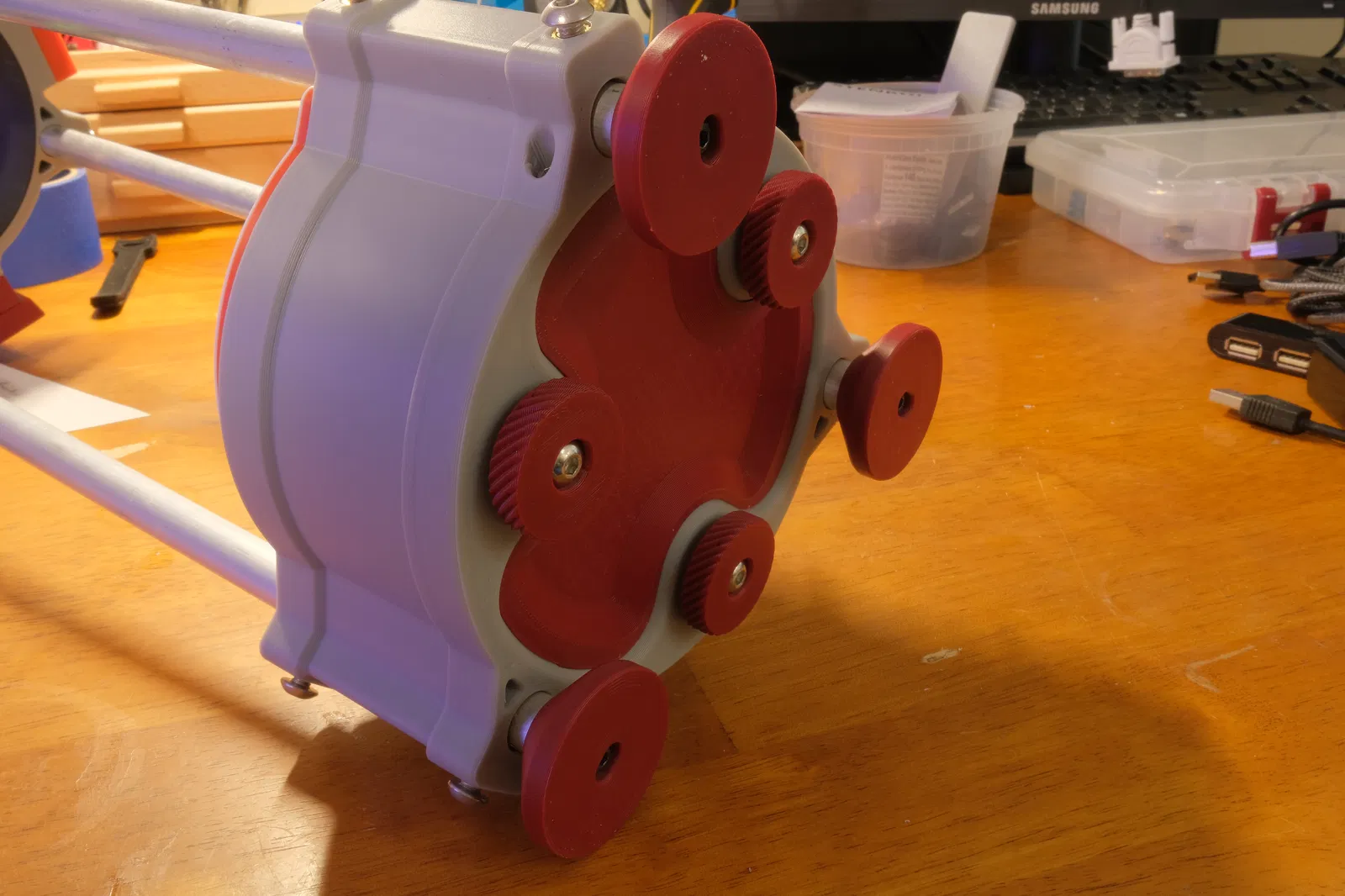

• 15/11/2023 (Cập nhật căn chỉnh): Làm lại hệ thống căn chỉnh gương để không cần dùng lục giác, cập nhật hướng dẫn.

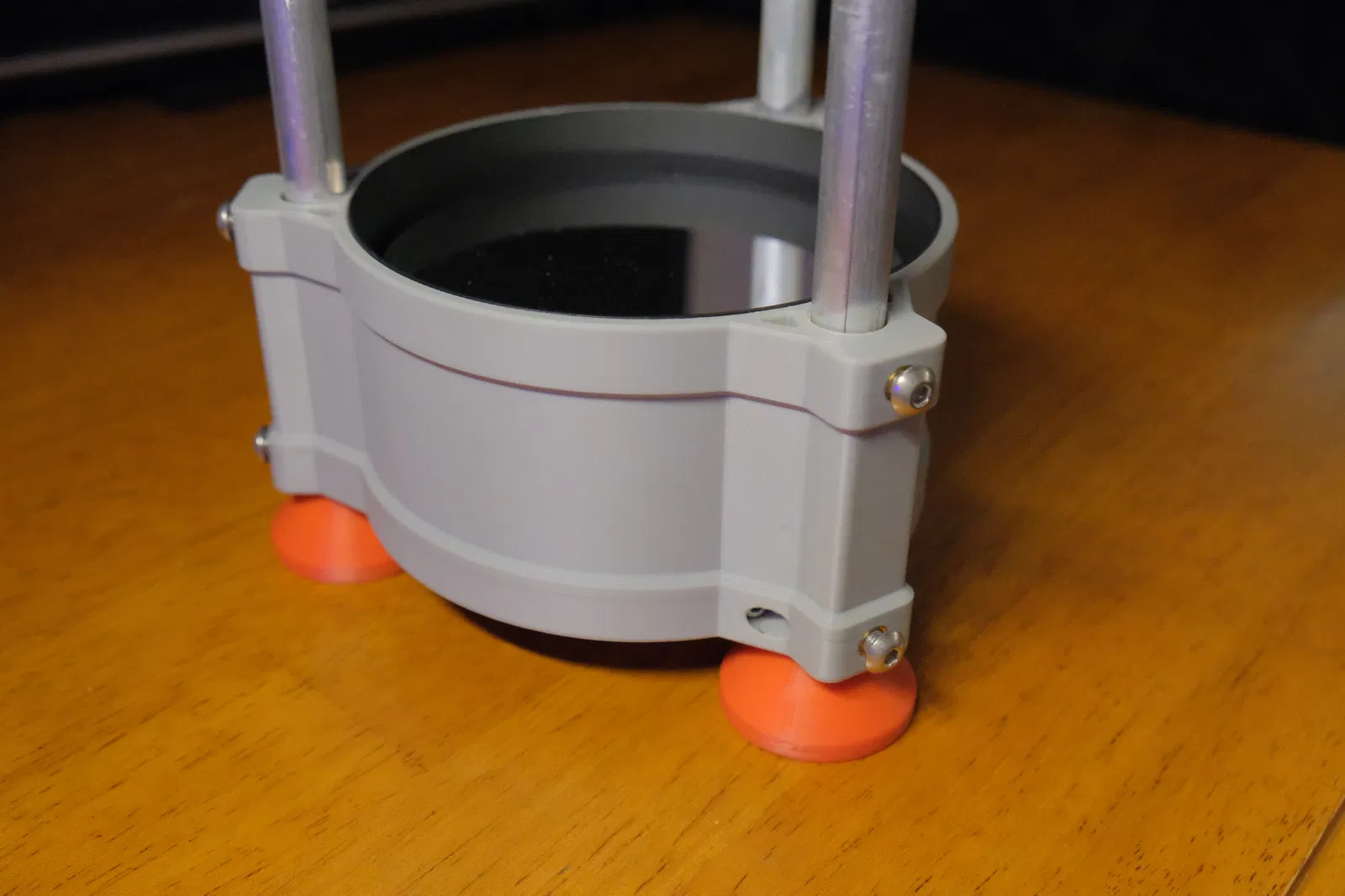

• 9/11/2023: Thêm đế chân và nắp cho ống 12mm.
• 6/10/2023: Thêm file STEP và ngàm kẹp phụ kiện ống 12mm.
• 1/10/2023: Bản phát hành đầu tiên.
