Bộ chuyển đổi Quick Release cho chân tripod Hadley

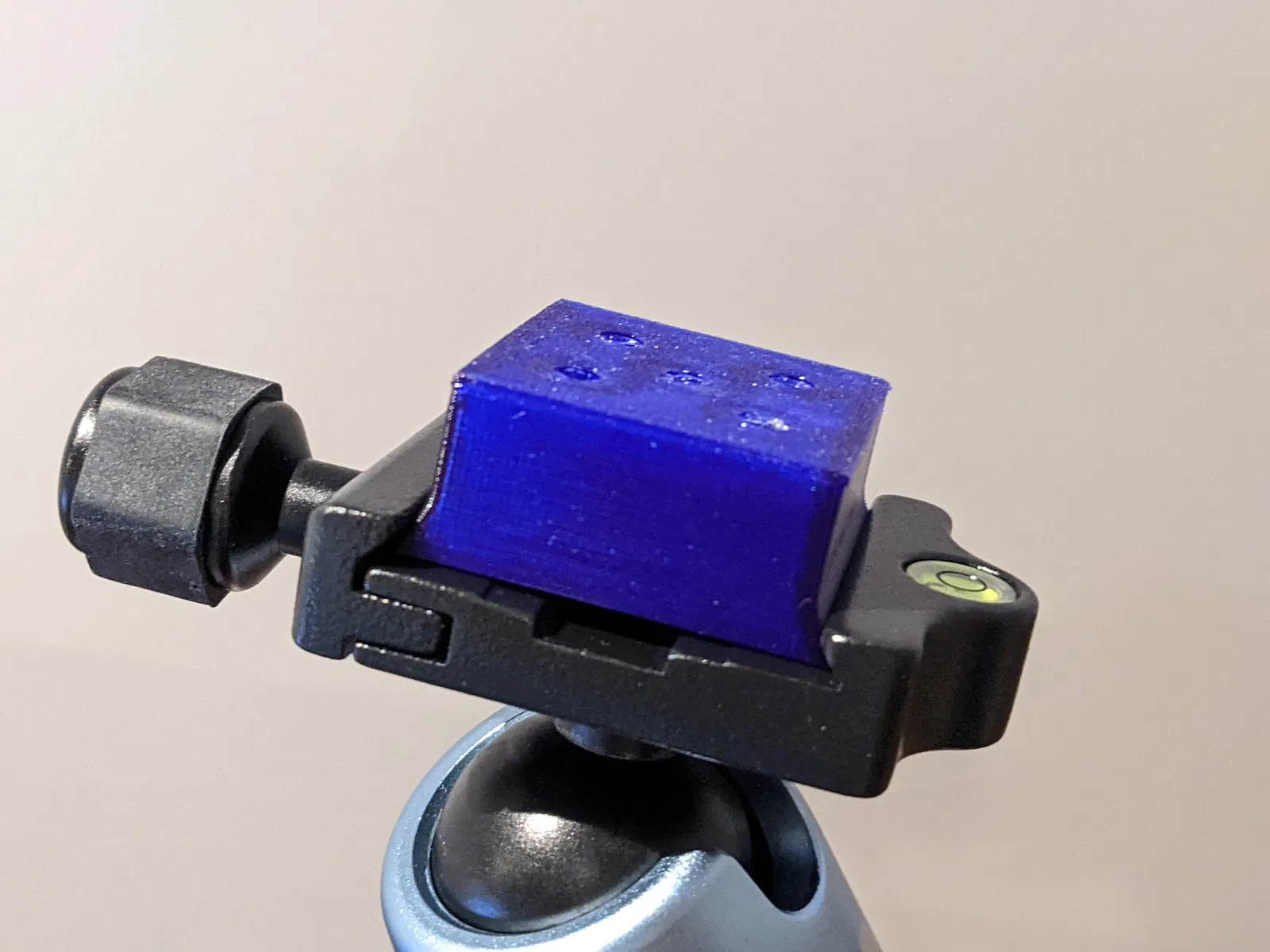

Sau khi in xong chiếc kính thiên văn Hadley của Maff, mình cần tìm cách để gắn nó lên giá đỡ. Làm hộp rocker thì có vẻ ổn, nhưng mình lại không có sẵn gỗ hay thời gian để đóng. May là mình có sẵn một chiếc tripod cũ dùng đầu bi (ball head) kiểu Arca-Swiss. Sau một hồi ngồi thiết kế, mình đã tạo ra được miếng adapter plate cơ bản này.

Kích thước này được làm cho đầu tripod đi kèm với tripod Manfrotto Element của mình. Mình nghĩ là cũng không cần chỉnh sửa quá nhiều để nó khớp với các tấm quick release tương tự.

Lưu ý: Các bạn hãy sử dụng cẩn thận và tự chịu trách nhiệm nhé, vì tùy vào trọng lượng của kính, tripod và độ bám của đầu bi mà cấu hình này có thể không hoạt động ổn định với mọi người. Với mình thì ổn, nhưng trong quá trình thử nghiệm, mình thấy nên treo thêm túi nặng vào móc của tripod để tăng độ đầm và tránh bị đổ.

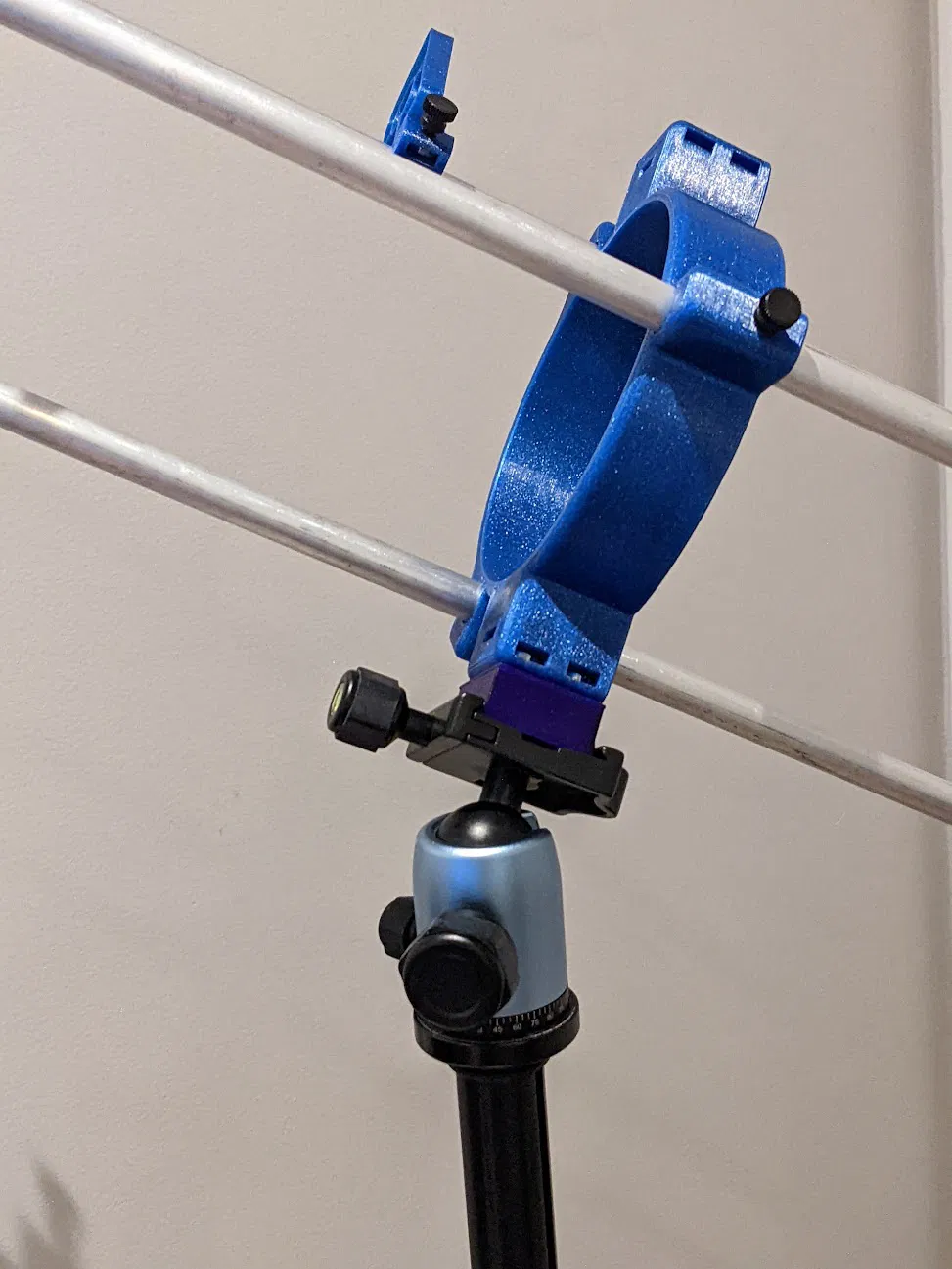

Thiết kế này không chắc chắn bằng những loại chân đế chuyên dụng nặng hơn và có thể hơi rung nếu bạn chạm vào tripod hoặc thị kính, nhưng đây là cách rất hay (và siêu rẻ) để bắt đầu nếu bạn chưa có giải pháp nào tốt hơn. Mình đã cố gắng giữ thông số phần cứng tương thích với Hadley hết mức có thể và chừa thêm khoảng trống cho các đầu bu-lông hơi cao một chút.

Nếu bạn thấy thiết kế này hữu ích, đừng ngại mời mình một ly cà phê nhé.

Phần cứng

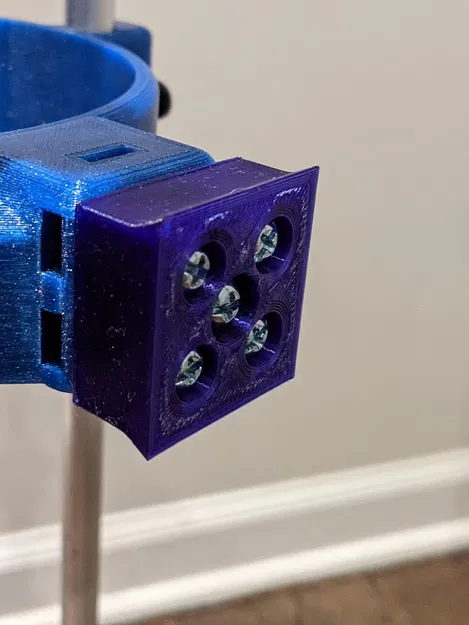

5 ốc 10-24 dài 1 inch và đai ốc lục giác tương ứng. Bạn có thể dùng loại đầu ốc nào tùy ý miễn là nó vừa với hốc thiết kế.

Cài đặt in

Mình in khá kỹ vì chi tiết này khá nhỏ và mình muốn đảm bảo nó chịu lực tốt. Bạn có thể giảm bớt thông số nếu muốn, nhưng hãy thử nghiệm cẩn thận nhé.

Lưu ý: Nếu dùng loại ốc có đầu hơi to, bạn nên thử bản model có thêm khe hở rộng hơn.

Hướng dẫn: In với mặt loe hướng lên trên.

Chất liệu: HTPLA (Mình nghĩ PETG sẽ tốt hơn, nhưng mình dùng PLA để thử nghiệm và nó vẫn giữ ổn).

Layer Height: 0.3mm

Perimeters: 5

Bottoms: 5

Tops: 6
