Gạch mạch điện lắp ghép thông minh — Modular Circuit Teaching Tiles

Mô tả

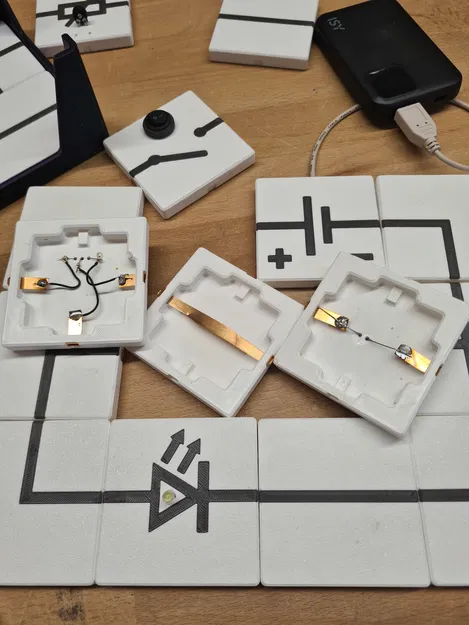

Các mảnh ghép hình vuông này có thể kết nối từ tính nhờ nam châm viên bi 5 mm, cho phép chúng xoay tự do trong các hốc — vì thế bạn không cần bận tâm đến cực tính. Mỗi mảnh ghép đều được in ký hiệu mạch điện và có các điểm tiếp xúc bằng băng đồng, giúp tạo kết nối điện thực thụ khi ghép các mảnh lại với nhau.

Các linh kiện đi kèm:

• Điện trở
• Nguồn điện / Pin
• Transistor
• LED
• LDR (cảm biến quang trở)
• Công tắc (công tắc nhấn 15 mm, lắp vừa khít)

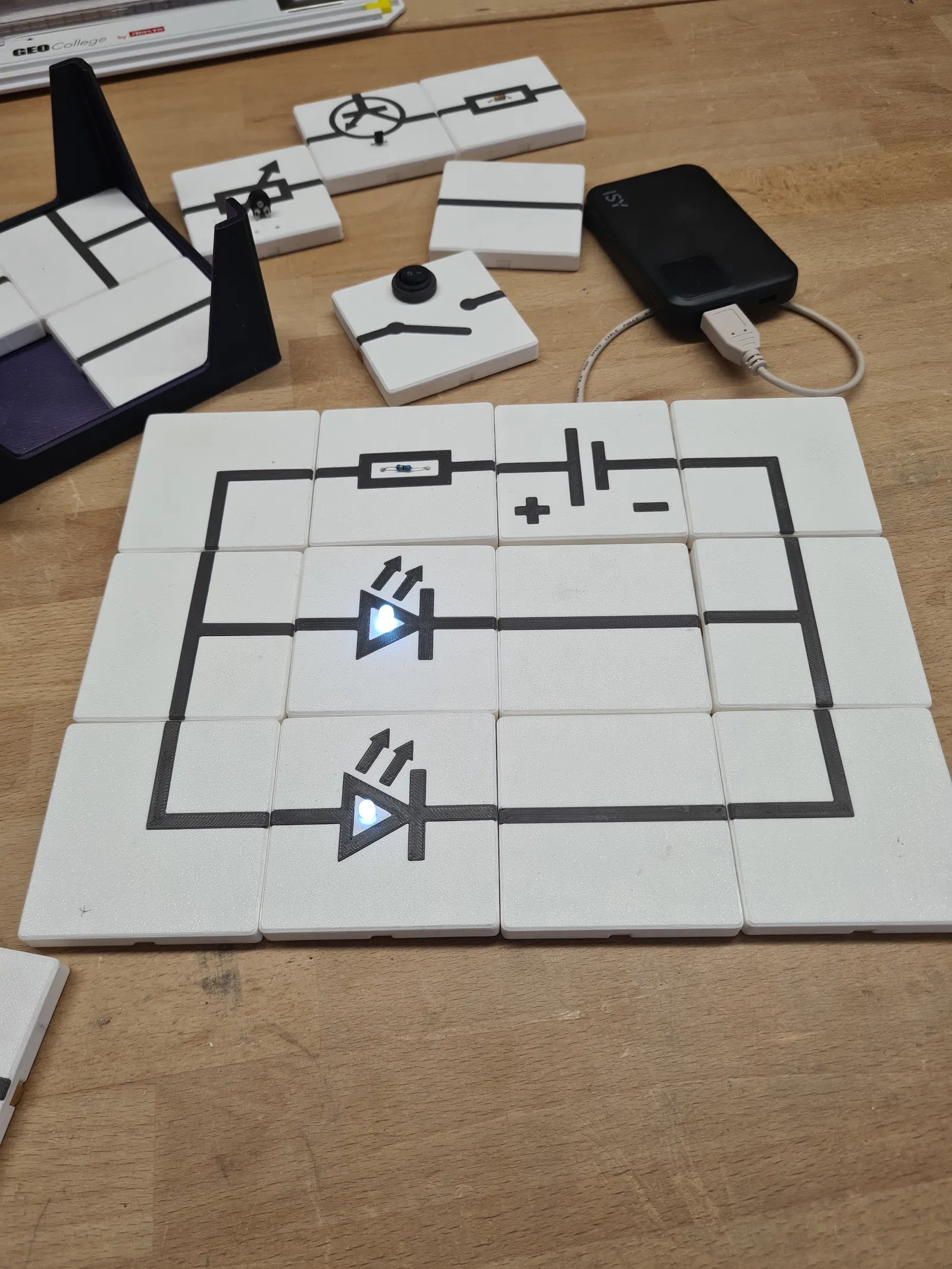

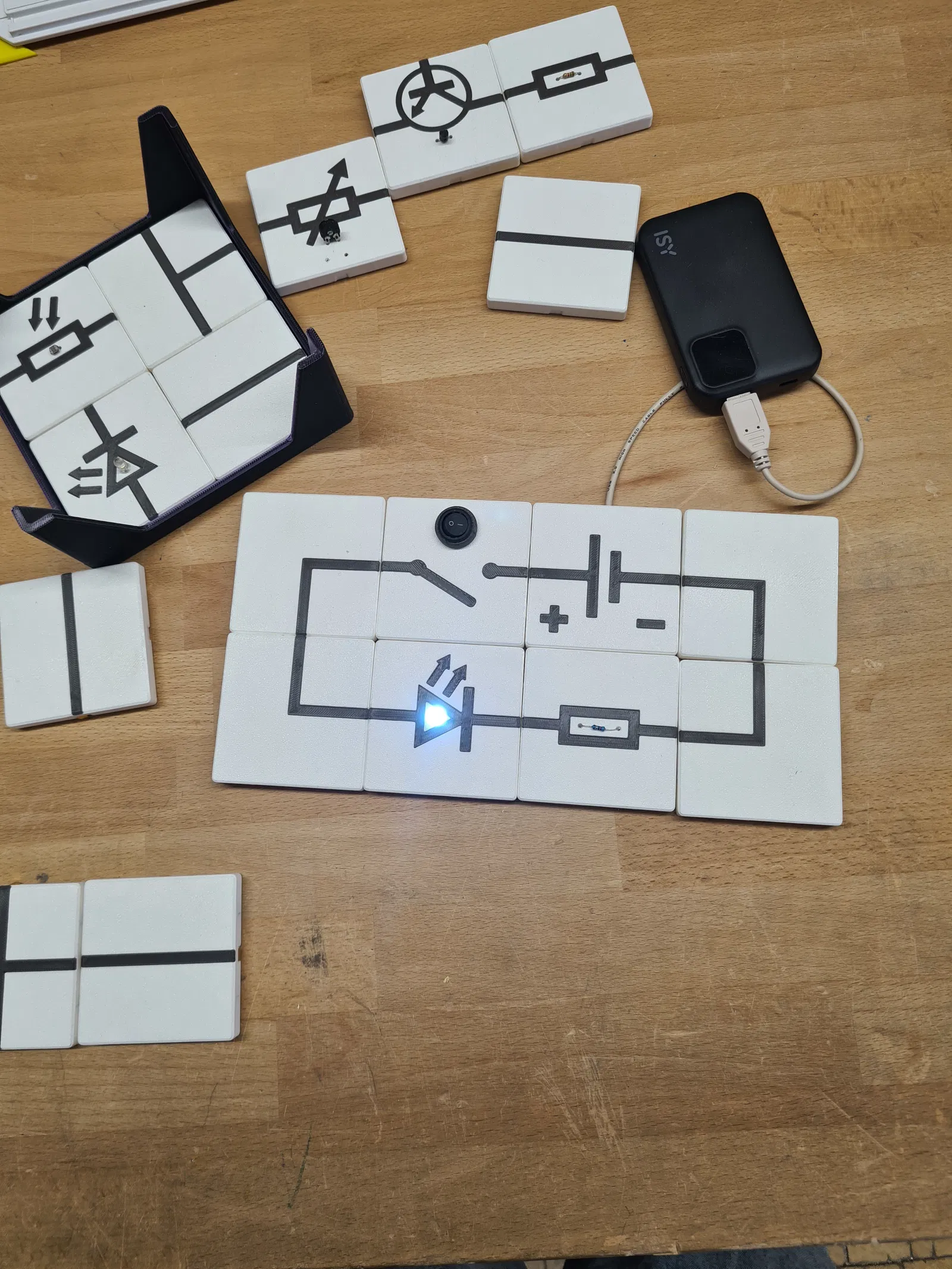

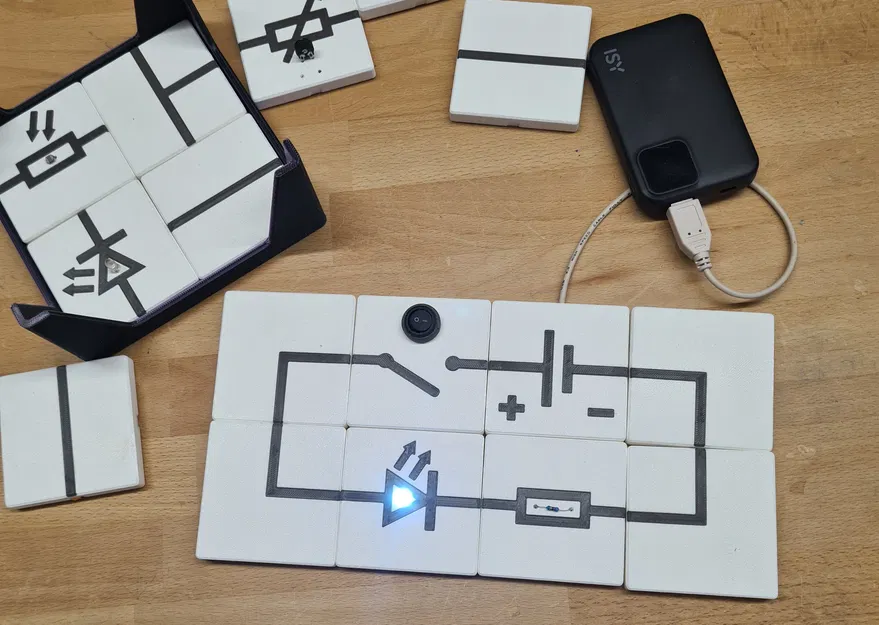

Mạch điện hoàn toàn hoạt động được — nếu bạn lắp đúng, đèn LED sẽ sáng, công tắc sẽ đóng/ngắt mạch, v.v. Một hộp lưu trữ cũng được đính kèm trong các tệp in để giữ mọi thứ ngăn nắp.

Ghi chú khi In và Lắp ráp

• Băng đồng: Hãy dùng loại băng đồng mỏng và mềm cho các điểm tiếp xúc. Loại băng mềm sẽ bám sát bề mặt mảnh ghép tốt hơn và đảm bảo tiếp xúc ổn định giữa các mảnh. Băng cứng có thể gây ra khe hở.

• Nam châm: Sử dụng nam châm viên bi 5 mm. Chúng nằm trong các hốc tròn và xoay tự do, giúp bạn không cần lo về cực tính khi lắp ráp.

• Công tắc: Mảnh ghép công tắc đi kèm phù hợp với loại công tắc nhấn 15 mm tiêu chuẩn (lắp khít, không cần keo).

• Vật liệu: Khuyên dùng PLA. In các mảnh ghép ở tư thế nằm phẳng — không cần dùng hỗ trợ (supports).

• Độ cao lớp in: Khuyên dùng 0.2 mm để ký hiệu rõ nét nhất.

Danh sách vật tư (BOM)

• Nam châm viên bi 5 mm (khoảng 4 viên mỗi mảnh)

• Băng đồng mỏng, mềm (ví dụ loại rộng 5–6 mm)

• Công tắc nhấn 15 mm

• Đế giữ pin nhỏ hoặc đế pin cúc áo

• LED (màu tùy ý, 3 mm hoặc 5 mm)

• Điện trở (trị số tùy thuộc vào LED và điện áp)

• LDR (5 mm)

• Transistor nhỏ (ví dụ NPN 2N2222 hoặc BC547)

Bối cảnh giáo dục

Được phát triển cho các lớp học Công nghệ và Thủ công (Technik- und Werkunterricht) tại các trường trung học ở Đức. Hệ thống mảnh ghép này giúp học sinh hiểu rõ sơ đồ mạch điện bằng cách kết nối giữa các ký hiệu trừu tượng và linh kiện thực tế. Vì mạch điện thực sự hoạt động, học sinh sẽ nhận được phản hồi ngay lập tức nếu lắp ráp mạch đúng cách.

Sản phẩm rất thích hợp cho làm việc nhóm hoặc các góc học tập cá nhân.
